内容介绍

项目介绍

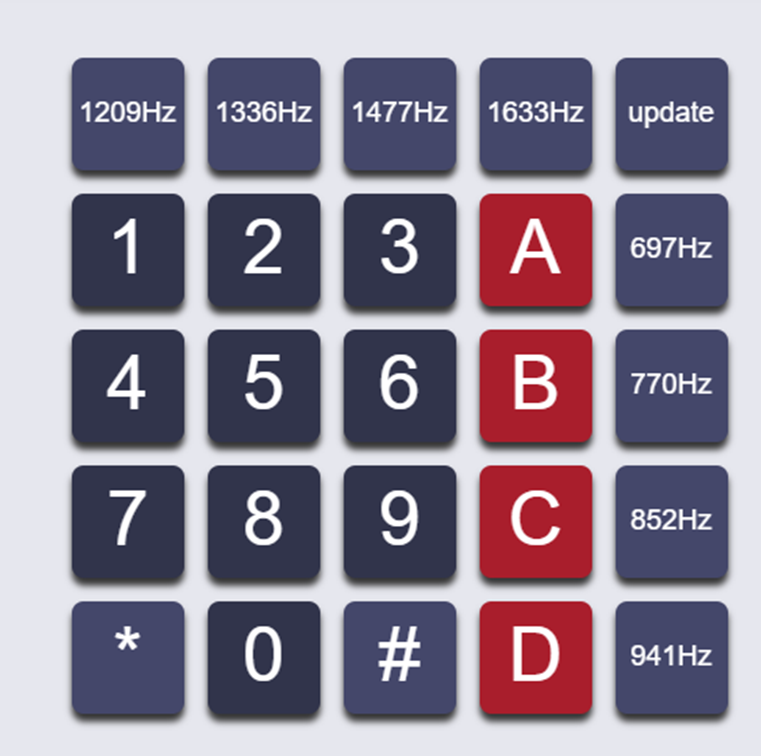

双音多频 DTMF（Dual Tone Multi Frequency），双音多频，由高频群和低频群组成，高低频群各包含4个频率。一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。DTMF信号有16个编码。简单的说这是通过一个高频和低频组成一个音频的技术，广泛应用于电话系统中，下图可以帮助容易理解这个概念。

这次的项目就是基于这种技术：通过上述方法合成一段音频，其中包含多个数字，然后将这个音频设置为手机的铃声。当有来电之后，Seeed XIAO ESP32S3 Sense 通过板子上的麦克风获得数据，然后使用Goertzel算法进行识别。识别到指定的数字后，会启动声光报警器。

硬件介绍：

1. 最核心的部件就是 Seeed XIAO ESP32S3 Sense。这款开发板是seeedstudio退出的 Seeed Studio XIAO 系列中的一款，这个系列是迷你型开发板，具有类似的硬件结构，尺寸仅为拇指大小。代码名称 "XIAO" 代表其特点之一“微小”，而另一特点则是“强大”。Seeed Studio XIAO ESP32S3 Sense 集成了摄像头传感器、数字麦克风和支持 SD 卡的功能。这次我们使用的就是它的数字麦克风功能；

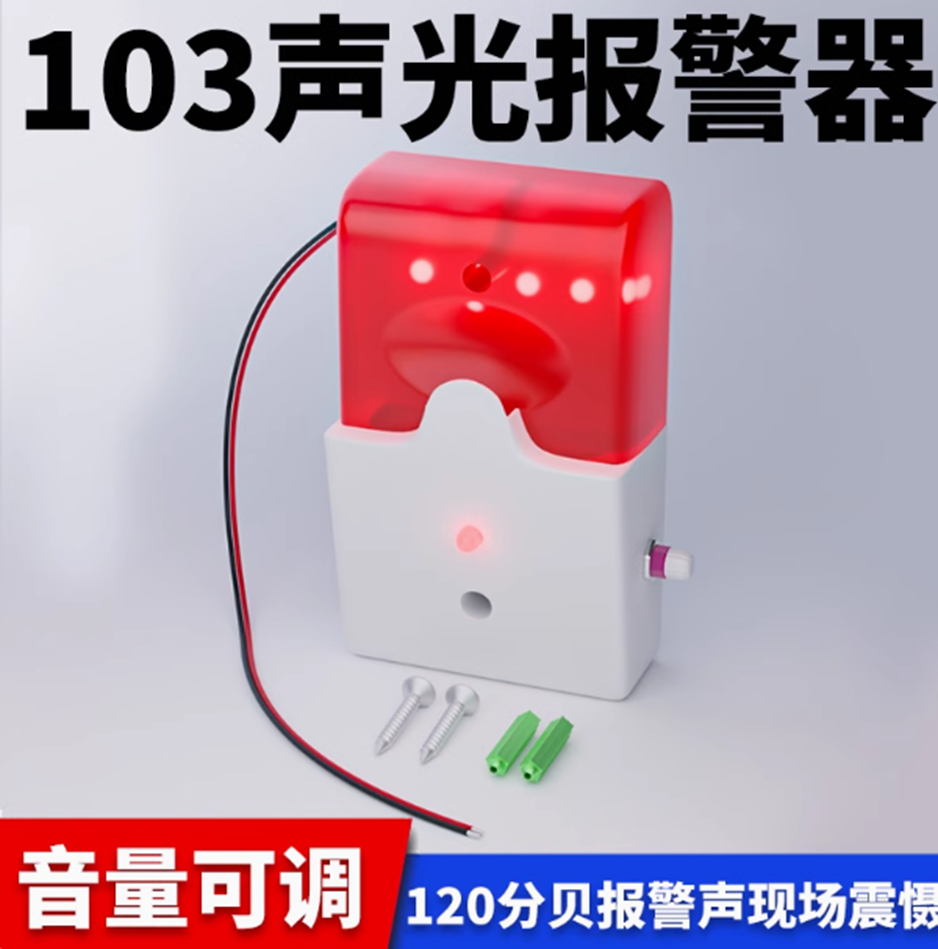

2. 外部使用一个声光报警器来告知来电。选择的是4-12V音量可调的报警器。最高音量可达120分贝。

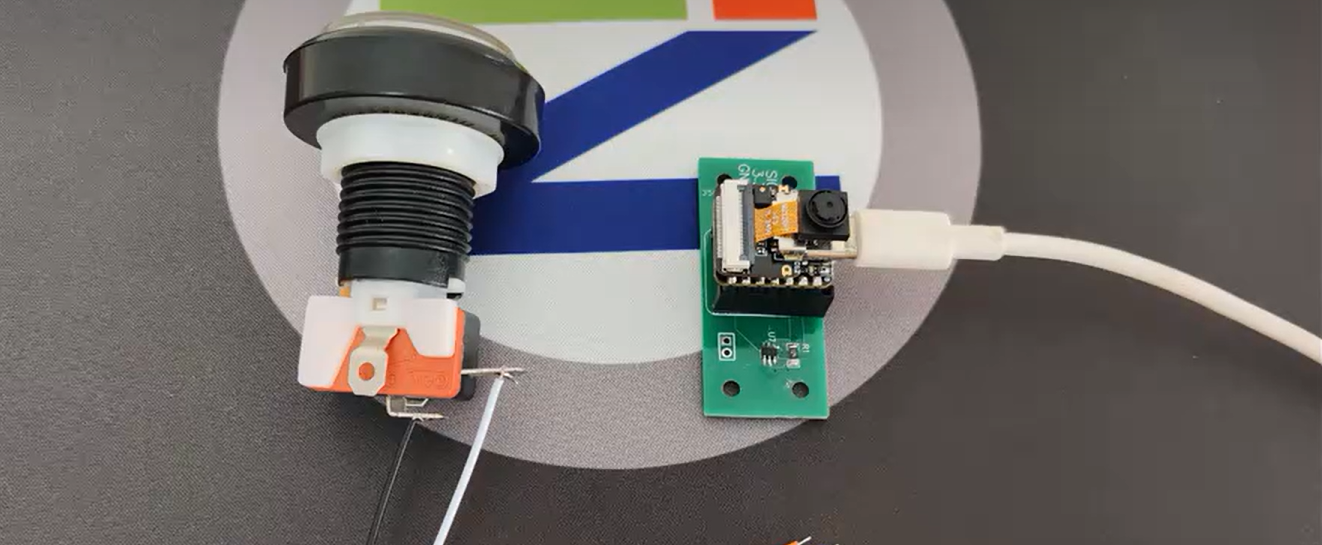

3. 为了更好的让Seeed XIAO ESP32S3 Sense发挥作用，特地设计一个电路板：

板子上带有三个接口：

1.最左侧H2 是一个按钮接口，这里我们放置一个按钮，用于触发后用户可以通过按钮关闭报警；

2.中间U1 是XIAO ESP32S3 的接口，我们可以把板子直接插入使用

3.最右侧的是一个CH217K芯片，这是WCH出品的可调限流门限的 USB 端口电源开关芯片。芯片内部集成了过流保护、过温保护、欠压保护等模块，支持 5V 电压下不超过 2.7A 的可编程电流，在 VOUT 输出端发生短路等情况时可以限制输出电流从而保护供电系统。我们用作 5V的开关。

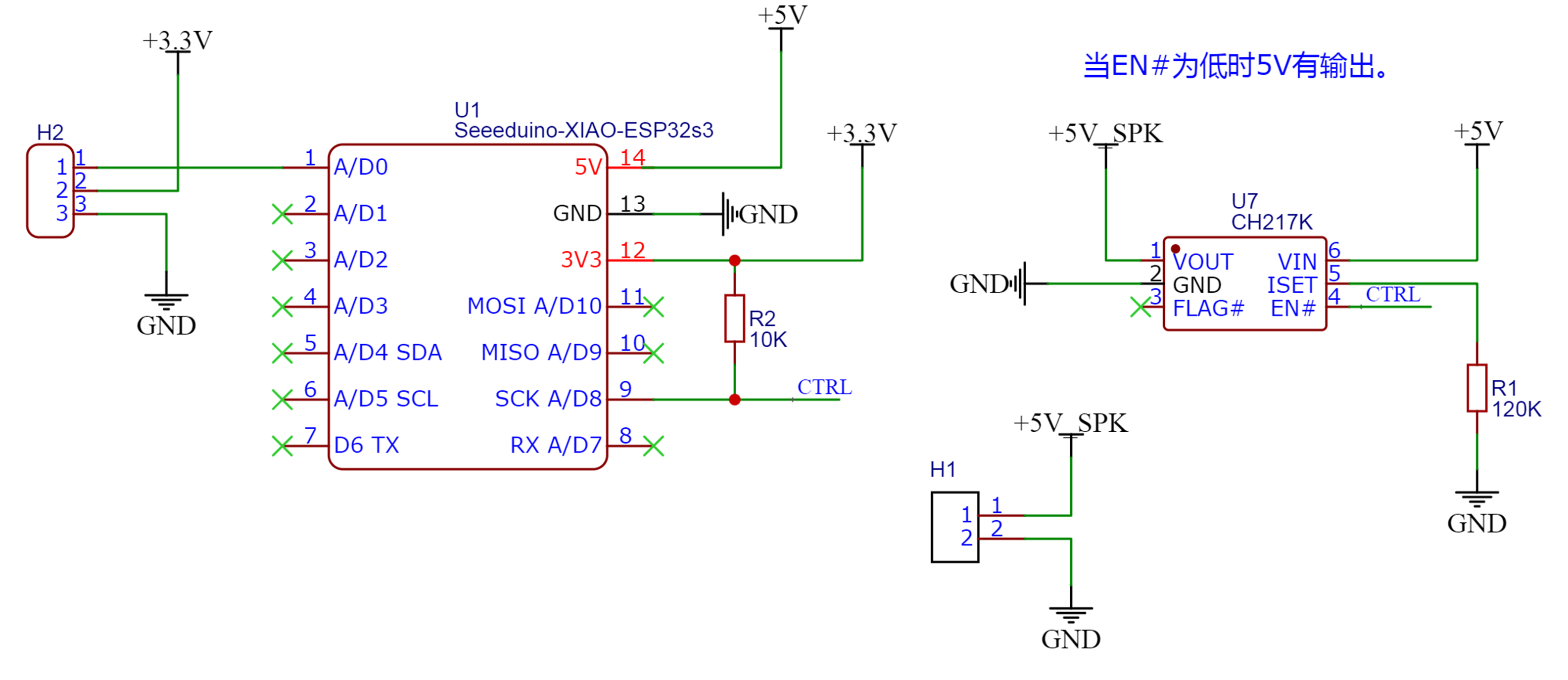

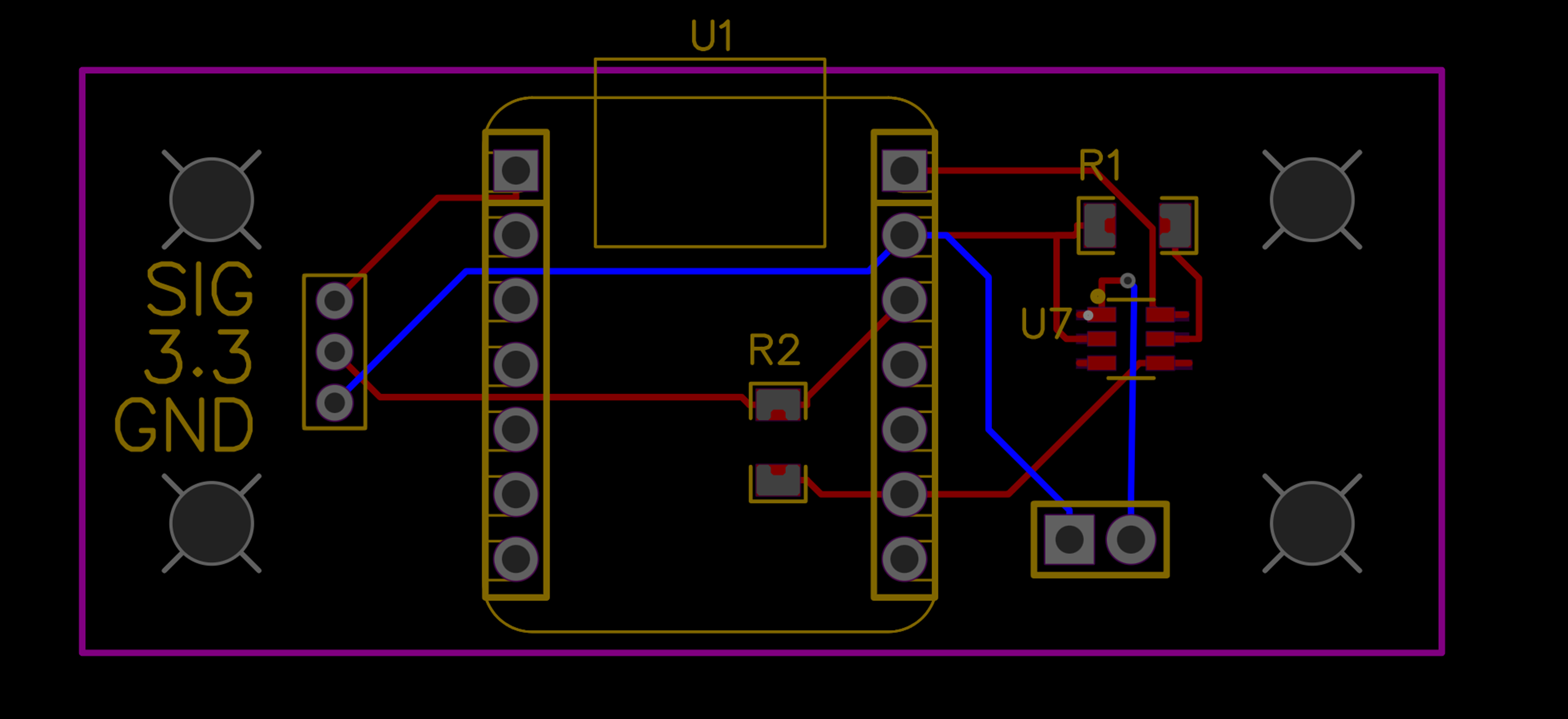

电路非常简单，设计出来的PCB 也不复杂：

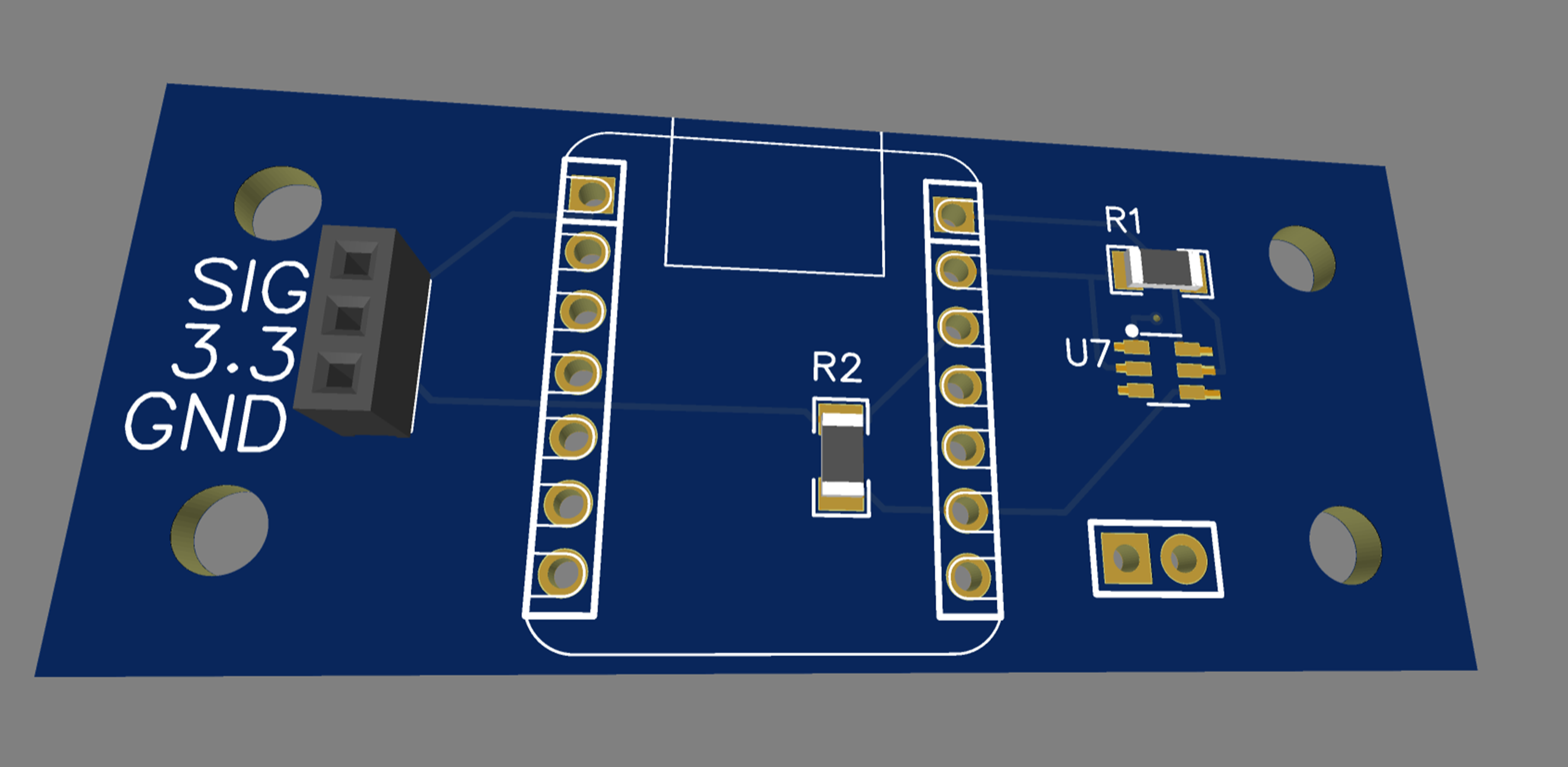

3D预览如下：

项目工作流程

软件流程和关键代码

软件负责从麦克风获得音频数据，并且识别之。然后判断是否出现指定的序列，如果出现就改变指定 GPIO 的状态驱动报警器。

关键代码解说如下：

1.获得音频数据的关键代码如下, 获得的数据格式是 16K 采样率，16Bits 单声道数据

  // 设置 42 PDM 时钟和 41 PDM 数据引脚

  I2S.setPinsPdmRx(42, 41);



  // 以 16 kHz 和 16 位每样本启动 I2S

  if (!I2S.begin(I2S_MODE_PDM_RX, 16000, I2S_DATA_BIT_WIDTH_16BIT, I2S_SLOT_MODE_MONO)) {

    Serial.println("初始化 I2S 失败！");

    while (1); // 什么都不做

  }

2.声音识别算法是Goertzel算法，它一种高效的数字信号处理算法，主要用于‌检测特定频率成分的信号‌，相比FFT（快速傅里叶变换）在单频点检测场景中具有显著优势。

核心特点

‌计算效率高‌
- 仅计算目标频率点的能量，无需计算整个频谱
- 复杂度仅为 ‌O(N)‌（N为采样点数），远低于FFT的O(N log N)
‌资源占用少‌
- 只需存储少量中间变量
- 适合嵌入式系统和实时处理
‌实现简单‌
- 核心为二阶IIR滤波器结构
- 无需复数运算

有兴趣的朋友可以深入研究。

Goertzel算法关键代码如下：

// 修改能量计算阈值（因采样率变化）
void detect_dtmf(float* energy) {
  int low_max = 0, high_max = 4;
  for (int i = 1; i < 4; i++) if (energy[i] > energy[low_max]) low_max = i;
  for (int i = 5; i < 8; i++) if (energy[i] > energy[high_max]) high_max = i;

  // 调整阈值（16kHz时能量分布不同）
  if (energy[low_max] > 50.0 && energy[high_max] > 50.0) {
    char digit = get_dtmf_digit(low_max, high_max);
    Serial.print("R["); Serial.print(digit); Serial.print("]");

    // 只有当前得到的值和前一个不同才继续检测
    // 避免多次识别到同一个数字的误判
    if (digit != Previous) {
      if (digit == DIGITALPATTEN[Index - 1]) {
        Serial.print("I["); Serial.println(Index);
        Index++;
        Previous=digit;
      } else {
        if (digit == DIGITALPATTEN[0]) {
          Index = 2;
          Serial.print("P["); Serial.println(Index);
        } else {
          Index = 1;
          Serial.print("Z["); Serial.println(Index);
        }
        Previous = 255;
      }

      if (Index == DIGITALPATTEN.length() + 1) {
        Serial.println("Assert!");
        digitalWrite(SPEAKCTRL,LOW);
        Index = 1;
        Previous = 255;
      }

    }
  }
}

void process_samples() {

  // 重置Goertzel状态
  for (int i = 0; i < NUM_BANDS; i++) {
    bands[i].q1 = bands[i].q2 = 0;
  }

  // 运行Goertzel算法
  for (int n = 0; n < SAMPLE_BUFFER_SIZE; n++) {
    float sample = samples[n] / 32768.0;
    for (int i = 0; i < NUM_BANDS; i++) {
      float q0 = bands[i].coeff * bands[i].q1 - bands[i].q2 + sample;
      bands[i].q2 = bands[i].q1;
      bands[i].q1 = q0;
    }
  }



  // 计算能量
  float energy[NUM_BANDS];

  for (int i = 0; i < NUM_BANDS; i++) {
    energy[i] = bands[i].q1 * bands[i].q1 + bands[i].q2 * bands[i].q2 - bands[i].coeff * bands[i].q1 * bands[i].q2;
  }



  // 检测DTMF数字
  detect_dtmf(energy);

}

3.同样的，触发之后是在上述的 detect_dtmf 函数中处理的，只是一个简单的触发GPIO 为 Low的动作

最终的使用方法是：

生成铃声，我这里使用的是https://onlinesound.net/dtmf-generator 提供的功能，生成一个序列号用于识别。需要注意的是：必须是序列不能有连续的同一个数字，比如： 1123 ，这种无法识别。
将生成的铃声下载到手机中，可以作为通用铃声，也可以指定用户，这样只有指定人的来电会触发报警。

项目遇到的难点和解决方法

1.经过查找资料，确定了识别DTMF 音频的通用方法是Goertzel算法，代码中的这部分算法是通过AI 生成的，节省了大量时间提升了效率；

2.实践发现，提升单个 DTMF 音频持续时间（默认150ms），能够显著提升音频识别率。

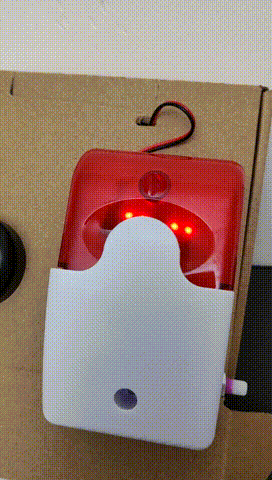

报警器除了声音之外还有闪光报警，有兴趣的朋友可以直接观看工作的视频。
