USB转UART适配器电路设计报告

一、所选任务介绍

本任务聚焦于设计一款USB转UART适配器电路，实现计算机USB接口与外部UART设备间的数据交互。可用于单片机程序下载、传感器数据采集回传等场景，解决不同接口设备的通信兼容问题，搭建起计算机与传统UART外设的“桥梁” 。

二、设计的模块介绍

（一）核心控制模块（FT232RL芯片 ）

FT232RL-TUBE FTDI, Future Technology Devices International Ltd | 集成电路（IC） | DigiKey

- 芯片选择：选用FT232RL，它是FTDI公司经典的USB转UART桥接芯片，在DigiKey官网链接为FT232RL - REEL 。

- 功能：承担USB与UART协议转换核心任务，接收计算机USB端数据，转换为UART信号输出给外设；反之，接收UART外设数据，转为USB协议回传计算机，支持多波特率自适应，涵盖常见UART通信速率 。

- 应用：广泛用于嵌入式开发调试（如给51单片机、STM32下载程序 ）、串口设备数据采集（连接温湿度传感器等UART输出设备 ）、工业控制中旧设备与新系统的通信衔接等场景 。

（二）电源管理模块（RT9193 - 33GB、TC3015 - 3.3VCT713芯片 ）

- RT9193 - 33GB：线性稳压器，为电路部分模块提供稳定3.3V电压。在DigiKey官网链接RT9193 - 33GB 。功能上，输入适配电压，经内部调整输出精准3.3V，用于给对电源精度要求较高的小功率负载供电，像为一些逻辑电路、低功耗芯片供电，保障其稳定工作 。应用场景常见于便携式设备、小型嵌入式系统电源支路，提供干净电源 。

- TC3015 - 3.3VCT713：也是电源稳压相关芯片，辅助构建稳定电源环境，过滤电源噪声，输出平稳电压，为电路关键部分（如FT232RL部分引脚 ）供电，确保芯片工作电压稳定，提升电路抗干扰能力 。

三、原理图和PCB模块设计介绍

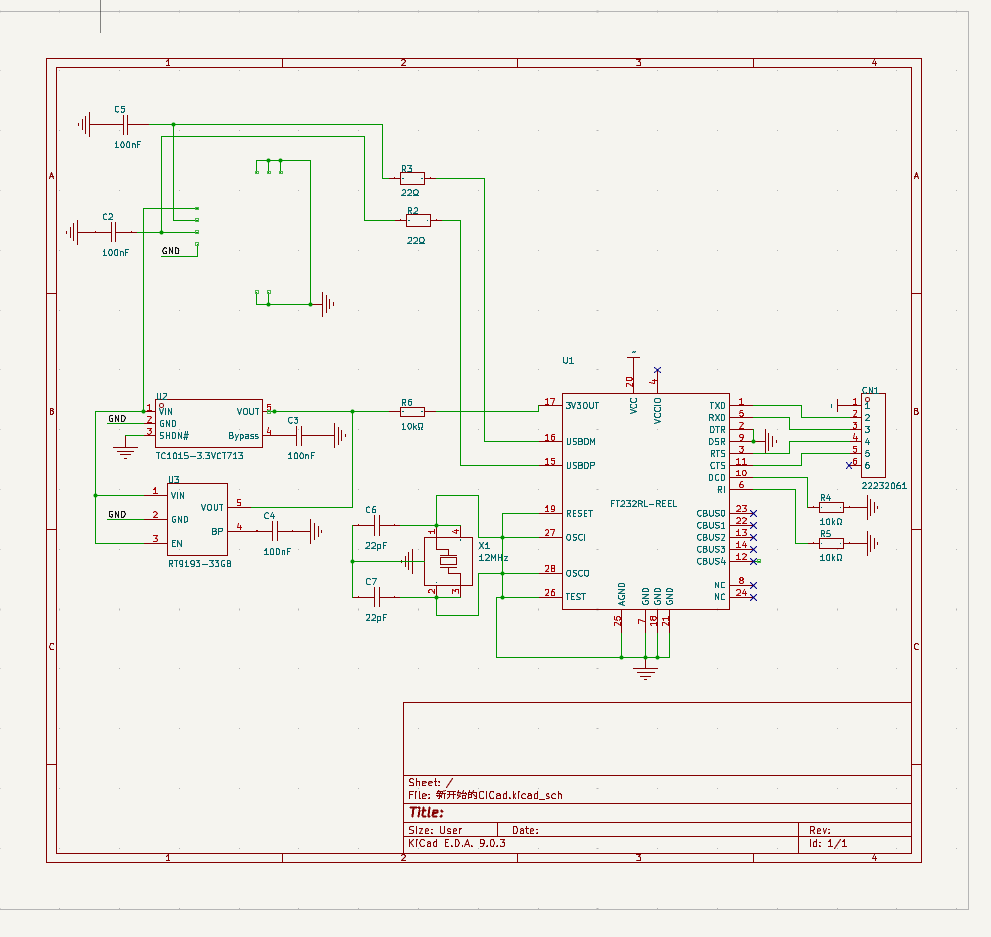

（一）原理图设计

- 电源部分：通过RT9193 - 33GB、TC3015 - 3.3VCT713及周边电容（如C3、C4等 100nF 电容用于滤波，减少电压纹波 ），搭建多级稳压、滤波电路，为FT232RL及其他元件提供纯净、稳定电压，避免电源波动影响数据传输。

- 通信部分：FT232RL 作为核心，其USB 相关引脚（如USB DM、USB DP ）连接USB 信号线路，UART 引脚（TXD、RXD等 ）通过电阻（如R8 等，起到限流、阻抗匹配作用 ）引出到CN1 接口，实现信号转接；晶振X1、X2（25MHz ）为FT232RL 提供精准时钟信号，保障芯片内部时序正确，让USB 与UART 协议转换时序匹配，确保数据收发同步 。

- 保护与辅助：电阻R1、R2 等用于限流，防止过大电流损坏芯片引脚；电容C1、C2（100nF ）等在电源端滤波，进一步净化电源，提升电路抗干扰能力 。

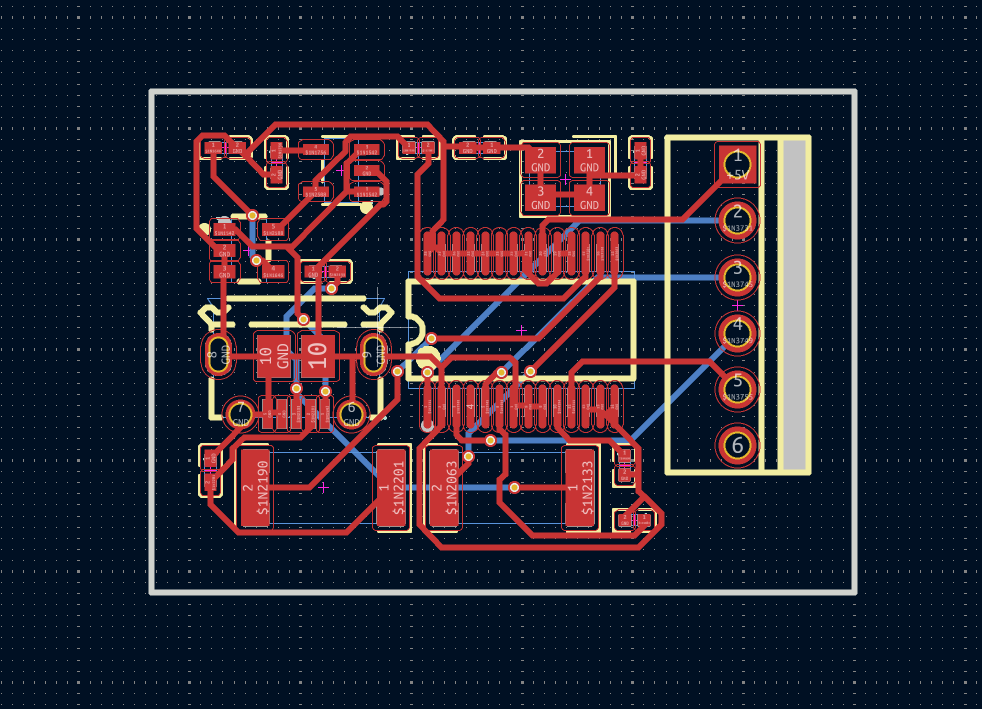

（二）PCB设计

- 布局：将电源模块集中放置，靠近FT232RL 电源引脚，缩短电源传输路径，降低线损与干扰；FT232RL 芯片置于中间位置，方便USB 与UART 信号线路连接；晶振靠近FT232RL 时钟输入引脚，减少时钟信号传输延时与干扰，保障时钟信号质量 。

- 布线：电源线路采用较宽走线，满足电流承载需求，且尽量短直；USB 与UART 信号线路，遵循差分线（如USB DM、DP ）布线规则，保持等长、平行，减少信号串扰，提升信号完整性；地线大面积铺铜，构建良好接地平面，为电路提供稳定参考地，降低噪声干扰 。

- 层叠：采用双层板设计，顶层走信号、电源线路，底层主要做地平面，通过过孔实现上下层连接，优化电路电气性能，同时控制成本与板厚，便于加工制作 。

四、模块主要性能指标和管脚定义

（一）主要性能指标

- 通信速率：支持多种UART 波特率（如9600、115200 等常见速率 ），适配不同UART 设备通信需求，USB 端符合USB 2.0 协议（全速模式 ），保障数据传输带宽 。

- 电压参数：电源输入适配一定范围（如常见5V 输入 ），经稳压后输出稳定3.3V 等电压，满足FT232RL 及周边芯片工作电压要求；信号电平符合TTL 电平标准（如FT232RL UART 引脚输出为TTL 电平 ），可直接与多数单片机等UART 设备对接 。

- 功耗：在正常数据传输时，整体电路功耗较低，适合便携式、低功耗应用场景，如搭配电池供电的小型采集设备 。

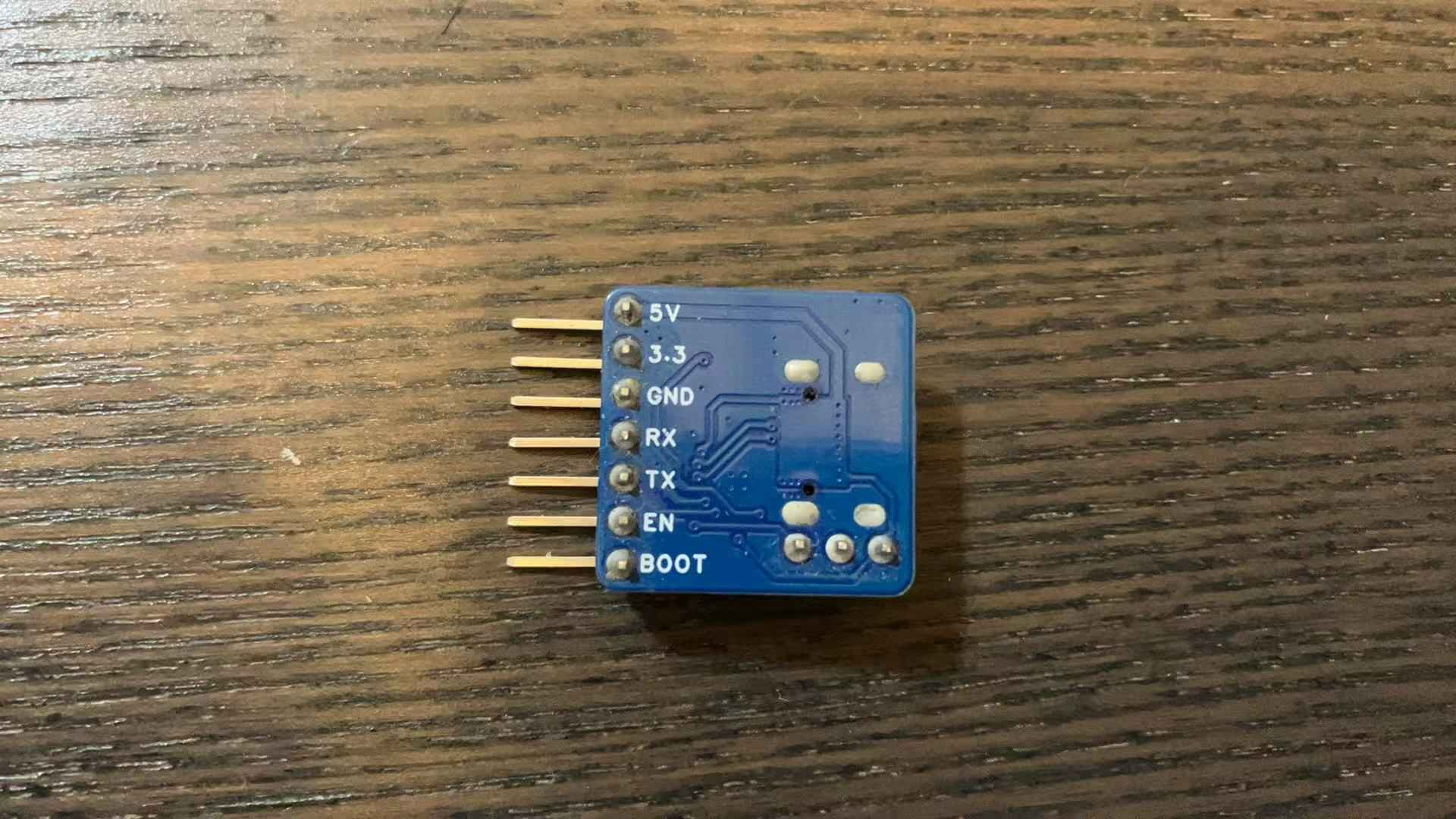

（二）管脚定义（以CN1 接口为例 ）

- TXD：UART 发送数据引脚，向外部UART 设备发送数据 。

- RXD：UART 接收数据引脚，接收外部UART 设备传来的数据 。

- RTS、CTS 等：用于硬件流控，可根据设备需求使能，控制数据收发时序，防止数据溢出丢失 ；其他如DCD、DSR 等辅助流控或状态指示引脚，按需应用于复杂通信场景 。

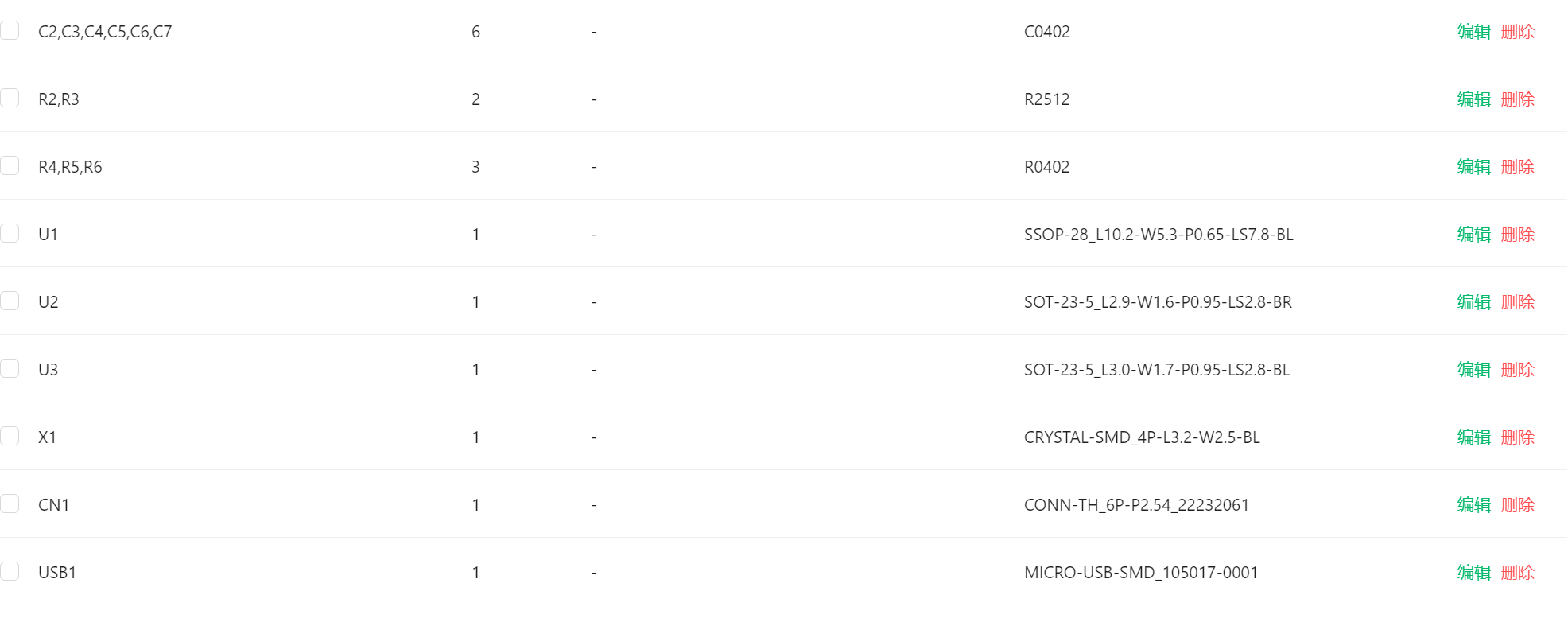

五、eZ - PLM上新建物料和项目的截图 + 介绍

由于无法实际操作eZ - PLM 生成截图，以下为流程介绍：

（一）新建物料

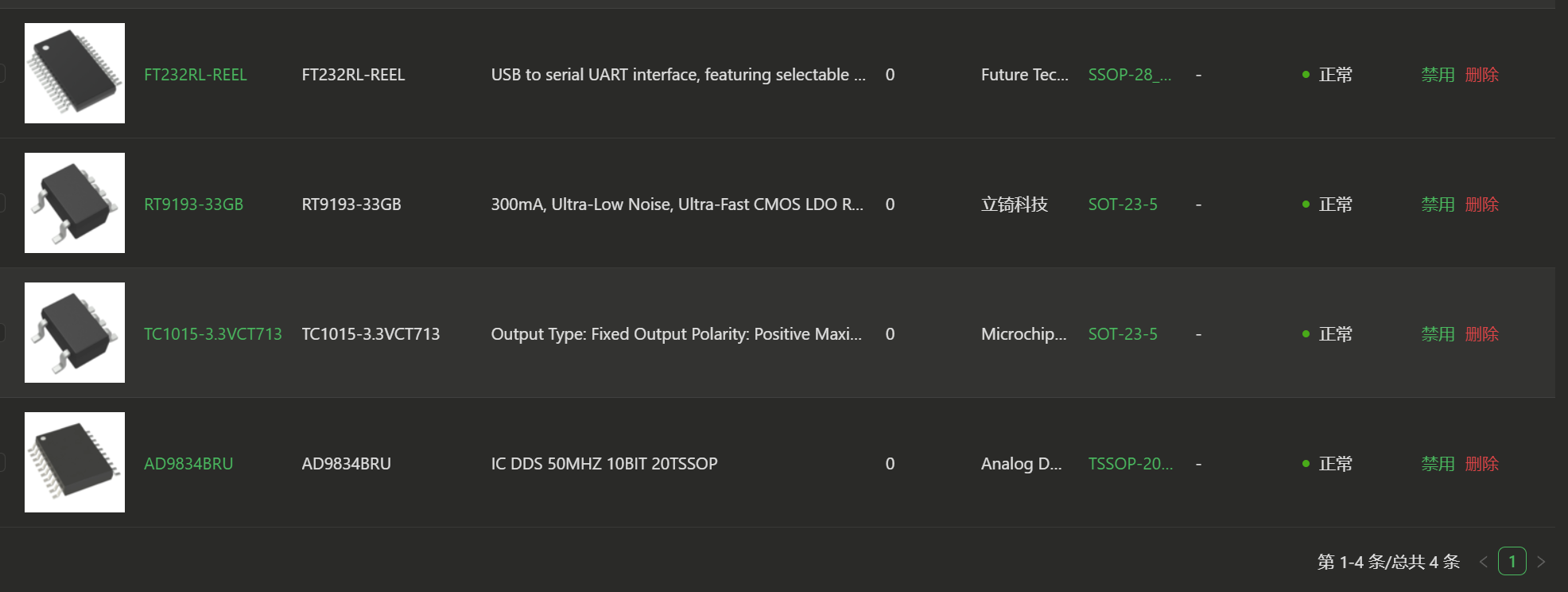

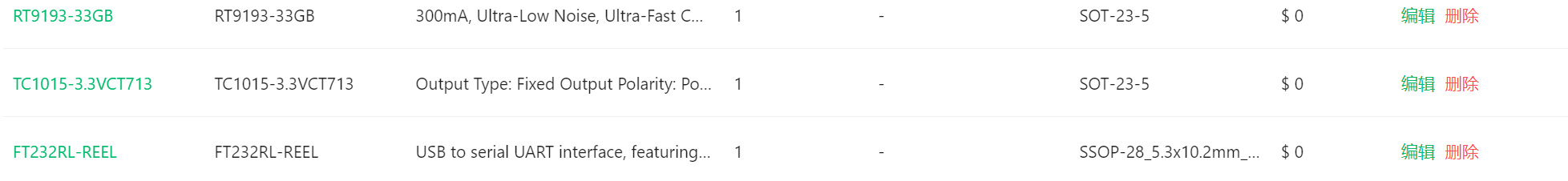

- 进入eZ - PLM 物料管理模块，点击“新建物料” 。填写物料基本信息，如物料名称（如“USB转UART适配器电路 - FT232RL” ）、描述（说明是USB转UART 电路相关物料 ）、分类（归到电子电路 - 接口转换类 ）；填写技术参数，像对应芯片型号（FT232RL 等 ）、封装信息、电压电流参数等；关联原理图库、PCB 库文件，方便后续设计调用 。

- 意义：规范物料信息，为项目设计、生产备料提供准确依据，便于物料复用与管理，后续生产时可快速查询、采购对应元件 。

（二）新建项目

- 在eZ - PLM 项目管理模块，点击“新建项目” ，录入项目名称（如“USB转UART适配器开发项目” ）、项目描述（说明项目目标是设计USB转UART 适配器电路，实现USB 与UART 设备通信 ）；添加项目成员、设置权限；关联已新建的物料、原理图、PCB 设计文件等，形成项目完整资料包 。

- 意义：集中管理项目全流程资料，方便团队成员协同操作，从设计到生产、测试环节，可快速调取文件，跟踪项目进度，保障项目按计划推进 。

六、心得体会

参与本次USB转UART适配器电路设计，从原理图绘制到PCB Layout，再到各模块深入分析，收获诸多。深刻认识到电子电路设计中，“细节决定成败” 。比如电源滤波电容的选型与布局，容值偏差或位置不合理，会使电源纹波增大，干扰信号传输，导致数据丢包、乱码；晶振的焊接精度、与芯片距离，影响时钟信号质量，进而让整个通信时序混乱 。

同时，理解了“系统协同” 重要性。每个元件（如电阻、电容 ）看似简单，却在电路中承担关键角色，电源模块保障“动力” 稳定，通信模块负责“数据桥梁” 搭建，它们相互配合，才能实现USB 与UART 顺畅转换。这也让我明白，电子设计需全面考量，从芯片选型适配性（如FT232RL 对不同系统的兼容性 ），到电路布局布线对信号完整性的影响，再到生产环节物料、项目管理，环环相扣 。

此外，感受到这类接口转换电路在电子领域的“桥梁” 价值，它能打破设备接口壁垒，让新老技术（如计算机USB 与传统UART 设备 ）无缝衔接，为嵌入式开发、设备互联提供基础支撑。后续设计中，我会更注重理论与实践结合，优化电路设计细节，提升产品稳定性与实用性，探索在小型化、低功耗方向的创新，让这类基础电路发挥更大价值 。

七、总结

本USB转UART适配器电路，以FT232RL 为核心，搭配合理电源管理、信号调理模块，通过精心设计的原理图与PCB，实现稳定、高效的USB 到UART 接口转换。从功能上，满足计算机与UART 设备通信需求，在嵌入式开发、设备互联等场景应用广泛；从设计角度，体现了电子电路“协同设计、注重细节” 理念 。

未来，可在以下方向迭代：一是小型化，进一步压缩PCB 面积，采用更紧凑封装元件，适配微型设备集成需求；二是低功耗，优化电源电路（如选用更高效电源芯片 ）、休眠机制，降低待机功耗，适配电池供电场景；三是功能拓展，增加更多协议兼容（如部分自定义通信协议 ），提升产品通用性 。通过持续优化，助力电子通信领域设备互联更便捷、高效，为各类电子应用提供更灵活的接口转换方案 。
