任务介绍

这是一款蜂鸣器模块，有独立驱动，兼容5V/3V3电平，可以驱动有源或无源蜂鸣器，体积非常小巧，方便日常做实验使用或直接集成到项目中。

设计的模块介绍

这个模块主要基于三极管驱动蜂鸣器。这里选用三极管而非MOS管的主要原因是MOS管是电压控制电流器件，经过栅极电压操控源漏间导通电阻，对栅极电压有一定要求。而大多单片机使用3.3V，直接驱动MOS管容易造成开关不完全，MOS管异常发热。

而NPN三极管是电流控制电流器件，经过基极较小的电流操控较大的集电极电流。这也就意味着三极管对驱动电压并没有要求，只要接入适当的限流电阻控制电流即可。

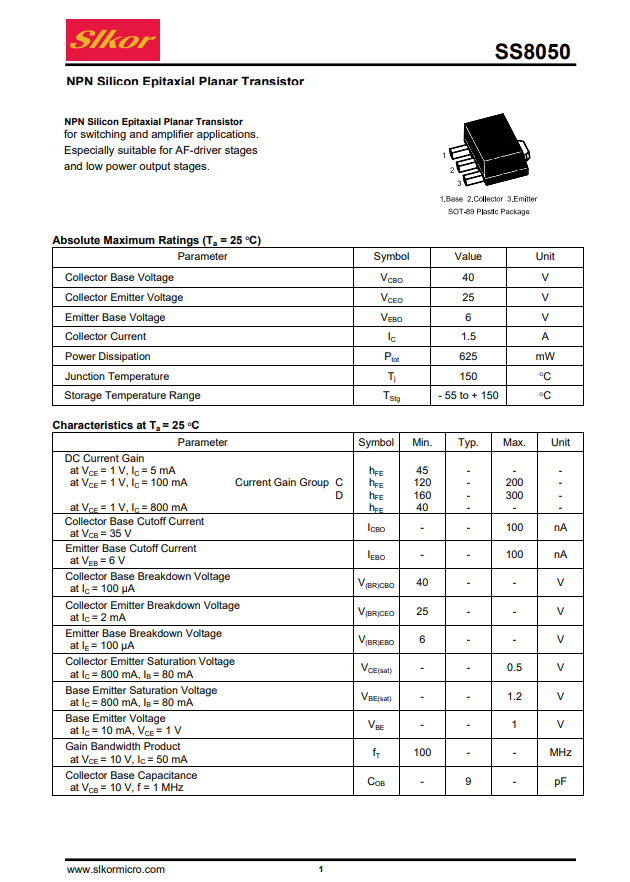

这里我使用的三极管是SS8050

SS8050: https://www.digikey.hk/en/products/detail/shenzhen-slkormicro-semicon-co-ltd/SS8050/21853087

原理图和PCB模块设计介绍

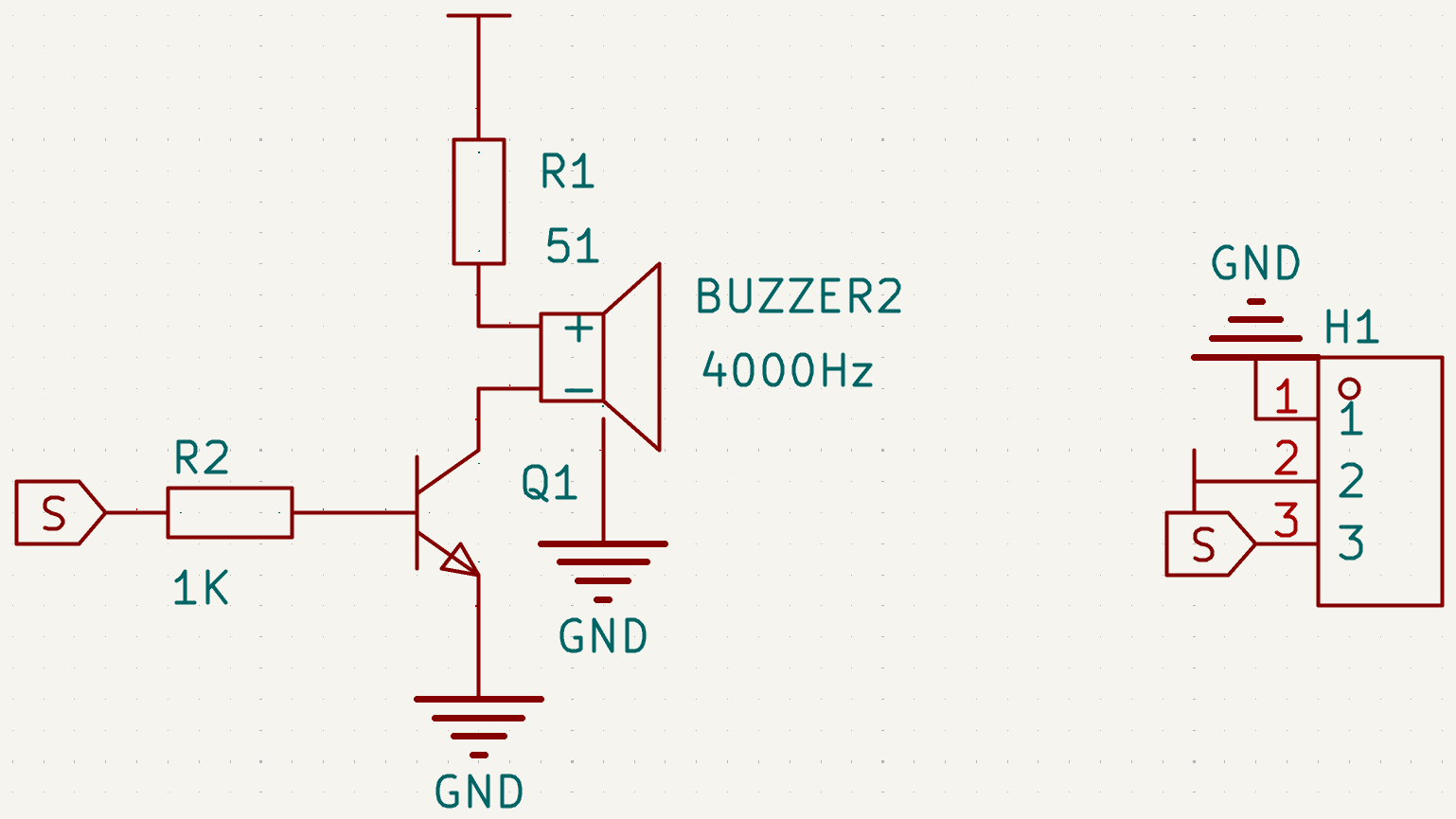

原理图比较简单，我使用的蜂鸣器是贴片蜂鸣器，好处是体积很小，而且焊盘通用性强，可以方便焊接其他封装的蜂鸣器。

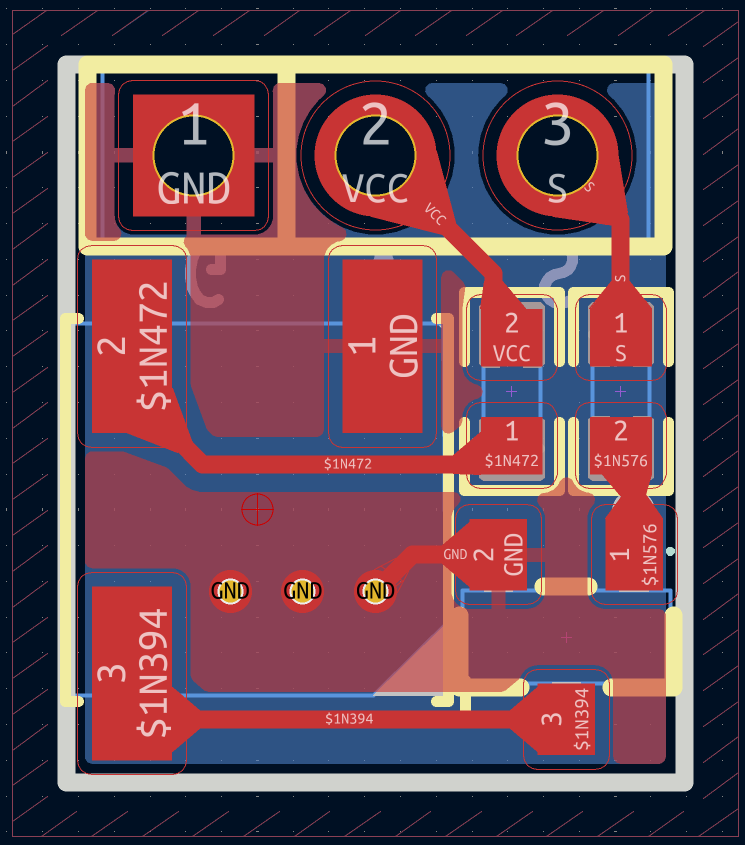

板子布局使用单面紧凑布局，元件全部布置在单面，方便直接使用铁板烧进行焊接。

引出脚为三个，分别为VCC, GND, SIGNAL，通过SIGNAL来输入高低电平信号驱动有源蜂鸣器或者PWM信号驱动无源蜂鸣器。

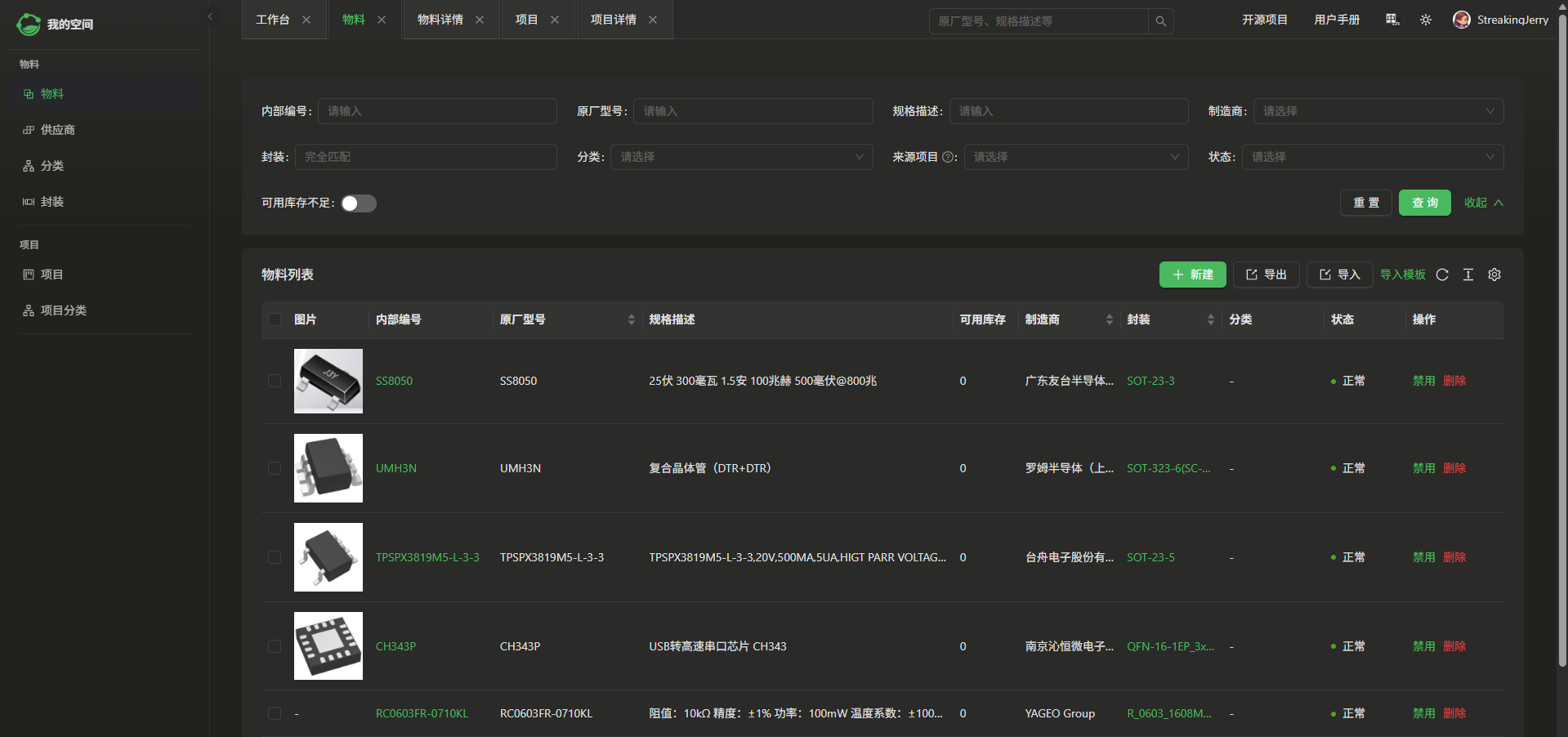

eZ-PLM上新建物料和项目的截图

在物料页面可以添加对应的物料，方便在设计过程中对成本进行控制。

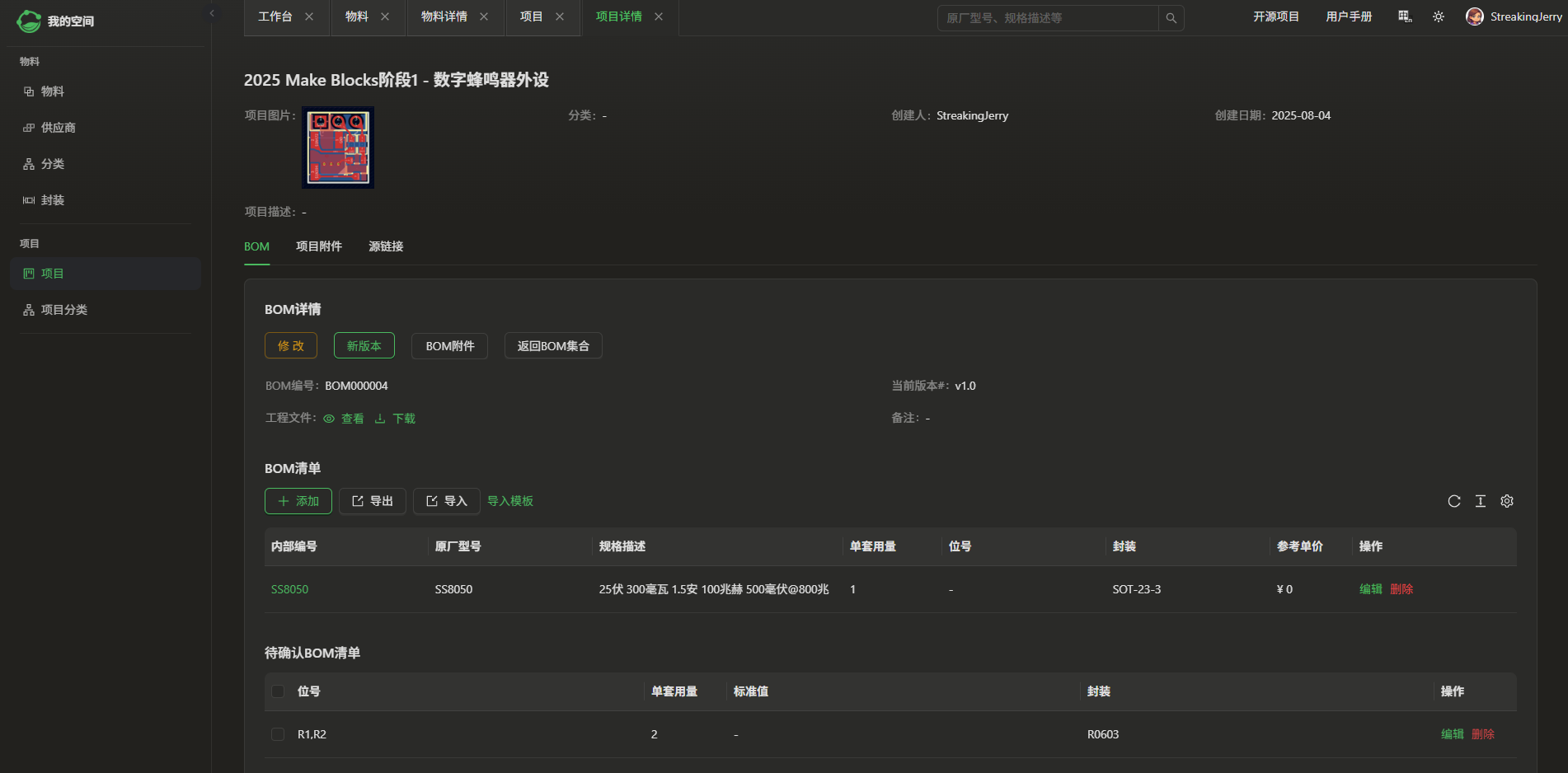

项目页面可以方便的添加多个版本的PCB。

心得体会

时隔一年再次参加电子森林的活动，活动依旧创意十足，诚意满满！
