1/任务介绍
本次任务主要是设计一款DDS信号产生模块
能够生成最高频率不低于2MHz的正弦波/三角波/方波信号
板卡尺寸：小于40mmx40mm
输入信号采用2.54mm的插针
输出信号采用采用2.54mm的插针和SMA射频连接器
主要器件：需在DigiKey官网上有货且正常售卖
AD9834 是一款具备 75 MHz 时钟速率、低功耗特性的 DDS器件，可输出高品质的正弦波与三角波。其片内集成比较器，能进一步生成方波，适用于时钟发生场景。在 3 V 供电电压下，功耗仅 20 mW，极为契合对功耗有严苛要求的应用。
它支持相位调制与频率调制，拥有 28 位频率寄存器。在 75 MHz 时钟速率下，频率分辨率可达 0.28 Hz；时钟速率降至 1 MHz 时，分辨率也能达到 0.004 Hz。通过串行接口加载寄存器，再经软件或特定引脚切换，即可实现频率与相位调制。
AD9834 采用三线式串行接口写入数据，工作时钟速率最高达 40 MHz，且与 DSP 和微控制器标准兼容，供电电压范围为 2.3 V 至 5.5 V。
芯片设计的 DDS 模块，可作为 30 MHz 正弦波、方波、三角波信号发生器，并采用 LC 低通滤波器滤除直流分量。
2/芯片特性及其它的相关信息
频率与波形输出，最高时钟速率可达 75 MHz，能够生成高质量的正弦波、三角波，同时借助片内集成的比较器还可产生方波，满足多样化的信号需求。
低功耗设计，在 3 V 供电电压下，功耗仅 20 mW，非常适合对功耗敏感的便携式设备或电池供电系统。
宽供电范围，支持 2.3 V 至 5.5 V 的电源电压，为不同电路设计提供了灵活的供电选择。
高分辨率，拥有 28 位频率寄存器，在 75 MHz 时钟频率下，频率分辨率可精细至 0.28 Hz；当时钟频率为 1 MHz 时，分辨率能达到 0.004 Hz，可实现精确的频率控制。
DGK连接：
https://www.digikey.cn/zh/products/detail/analog-devices-inc/AD9834BRUZ-REEL7/994992

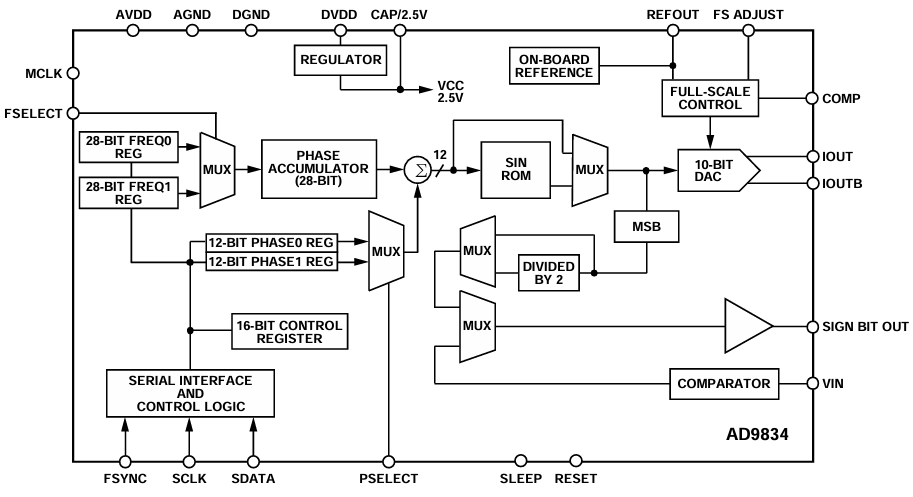

功能框图

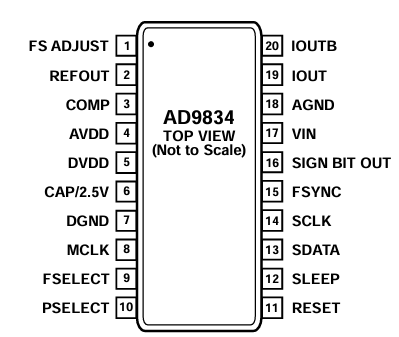

引脚配置
3/主要实现的功能
使用AD9834芯片设计的这款 DDS 模块功能强大,它能够稳定输出 30 MHz 的正弦波、方波和三角波信号，精准实现 DDS 功能，可满足多种信号生成需求。
模块前端采用 2.54 排针接口，这种设计极大地方便了与核心板的连接，能快速搭建测试或应用系统，节省开发时间。通信方式选用 SPI，具备高速、高效的数据传输能力，可确保与核心板之间稳定且快速地交换数据，实现精准的参数设置与信号控制。
在供电方面，模块设有 5V 供电输入引脚，通过 LDO 稳压芯片将 5V 电压转换为 3.3V，为芯片和晶振提供稳定的工作电压，保障模块正常运行，板子右侧配置了三个 SMA 连接器端口，这种专业接口能有效减少信号传输过程中的损耗和干扰，方便用户通过引线进行信号的输入输出操作，无论是连接测试仪器还是其他设备，都能轻松应对，为实际应用和测试提供了极大便利。
4/图纸

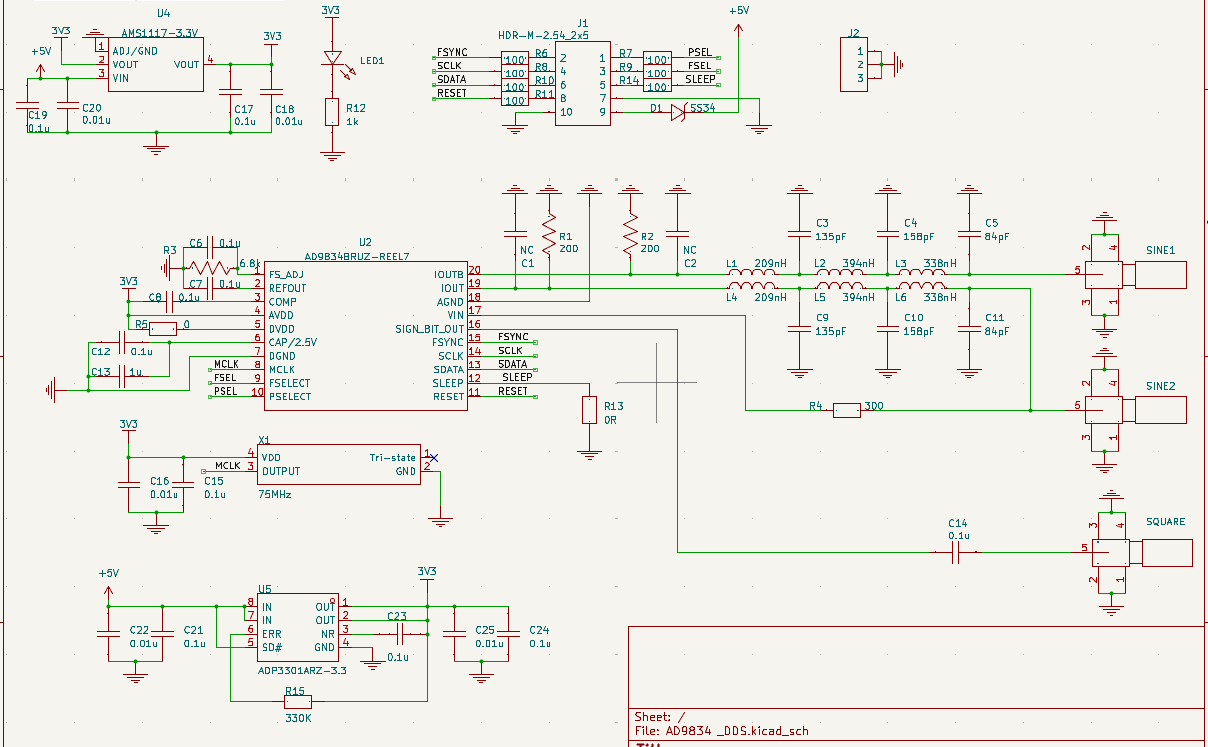

原理图

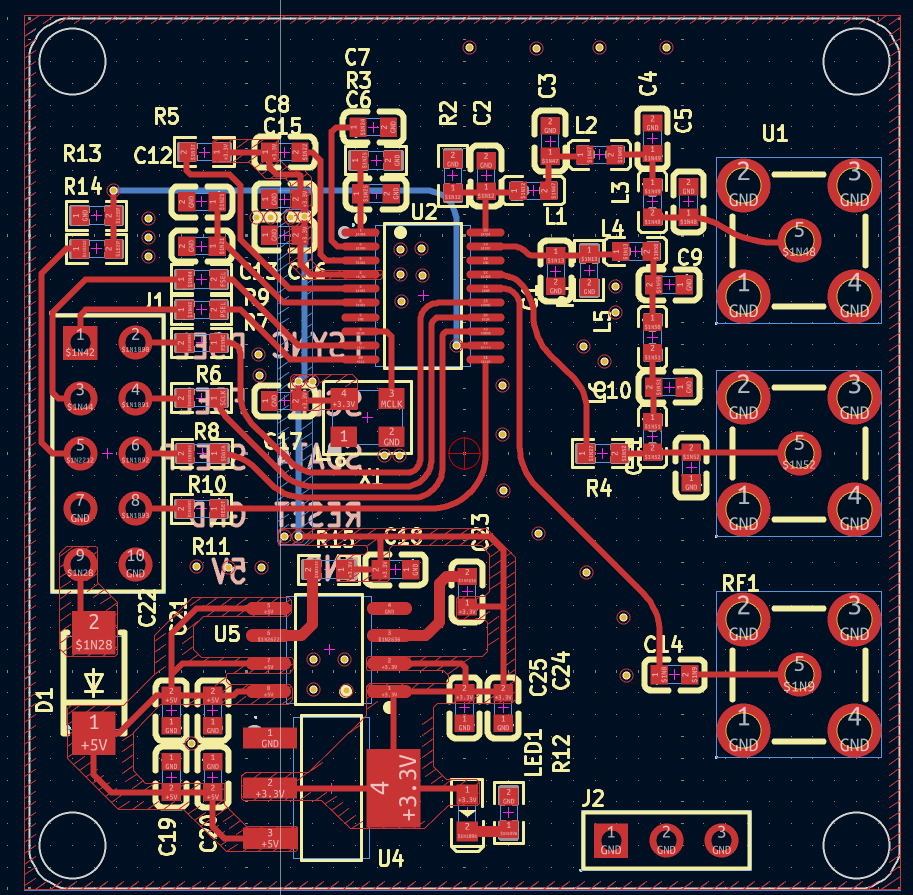

PCB图

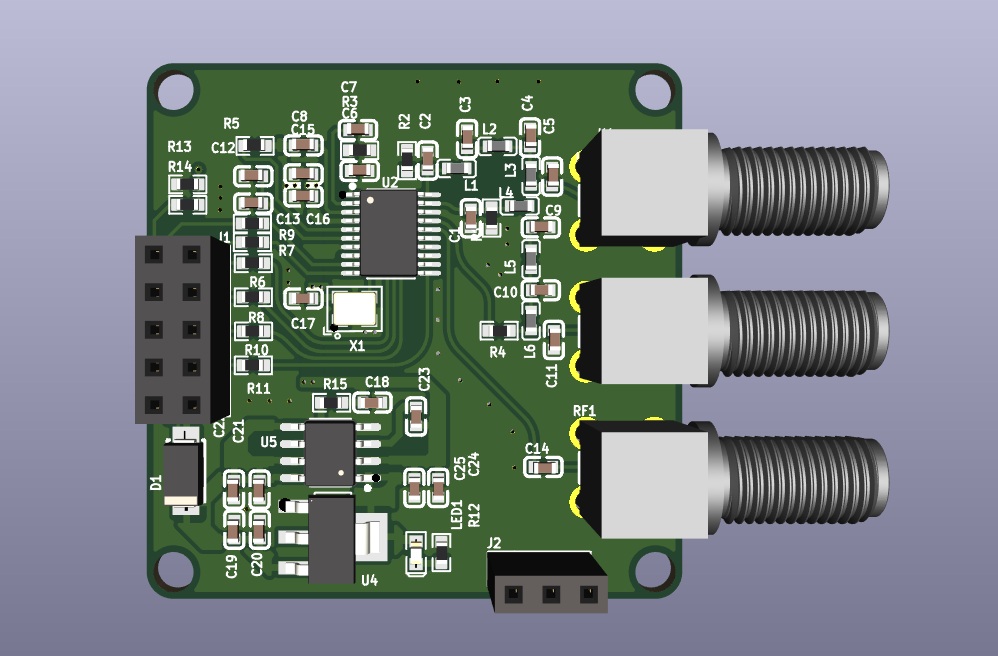

3D效果图：

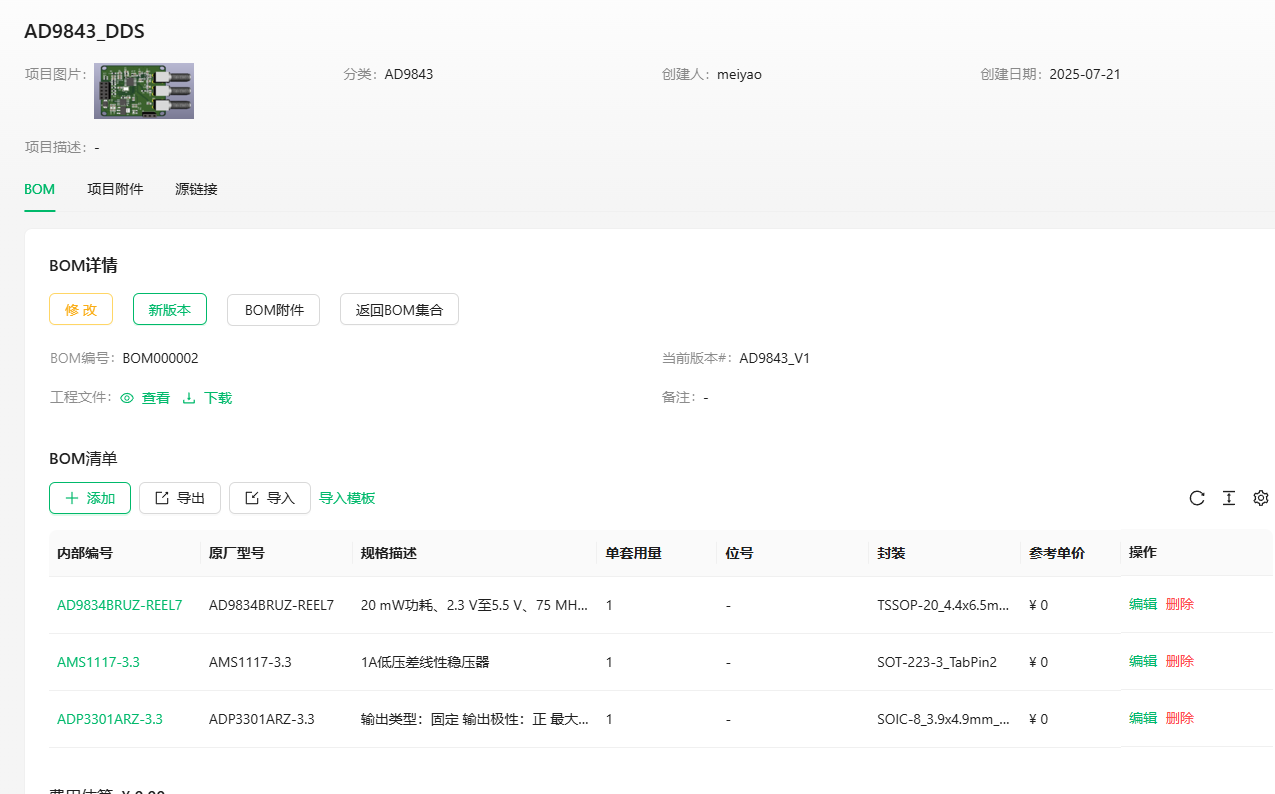

5/eZ-PLM上新建物料和项目的截图

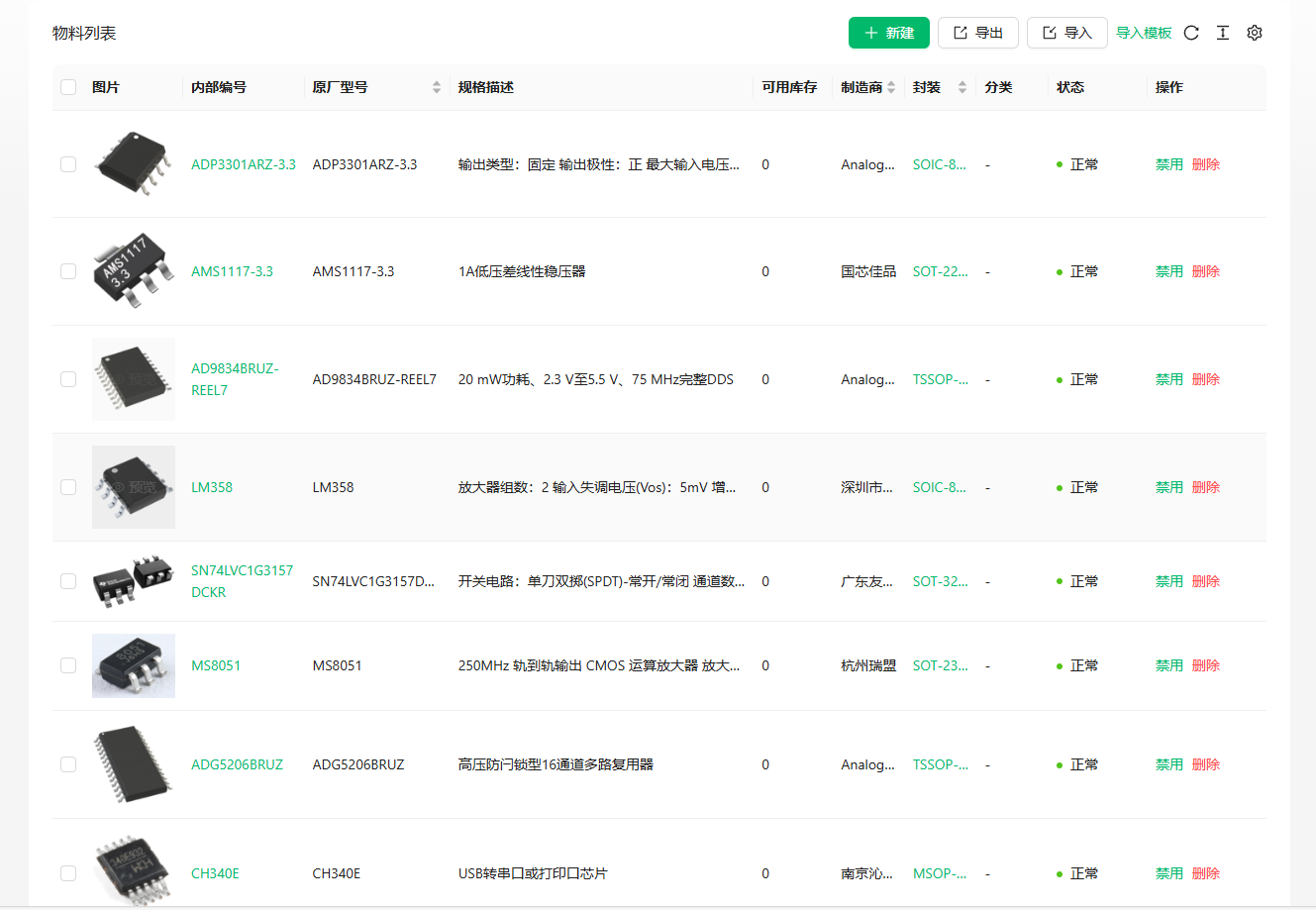

6/物料展示图
总结：
通过这次画板，让我从中体会到了画好一个板，还是有一些精细活要做，考虑的东西也很多，比如线宽，信号的分布，还有引脚的定义。
