任务介绍

设计一款实时时钟模块，要求如下

1.板卡尺寸：小于40mmx40mm

2.支持实时时钟、日历功能

3.接口：I2C

4.主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

根据任务要求本次我选用的是PCF8563芯片设计了一款实时时钟模块，此板卡主要用于项目的复用，作为各种开发板的功能模块。

1.板卡尺寸：21*23mm

2.支持实时时钟、日历功能

3.使用I2C接口，最高速率：400 kbps

4.支持可编程时钟输出、中断输出和低压检测。

5.基于32.768kHz的晶振，提供年、月、日、星期、时、分和秒计时

5.工作电压范围大：1.0 - 5.5V，并且模块上可以支持放置纽扣电池的供电。

PCF8563T/5,518芯片DigiKey链接：PCF8563T/5,518 NXP USA Inc. | 集成电路（IC） | DigiKey

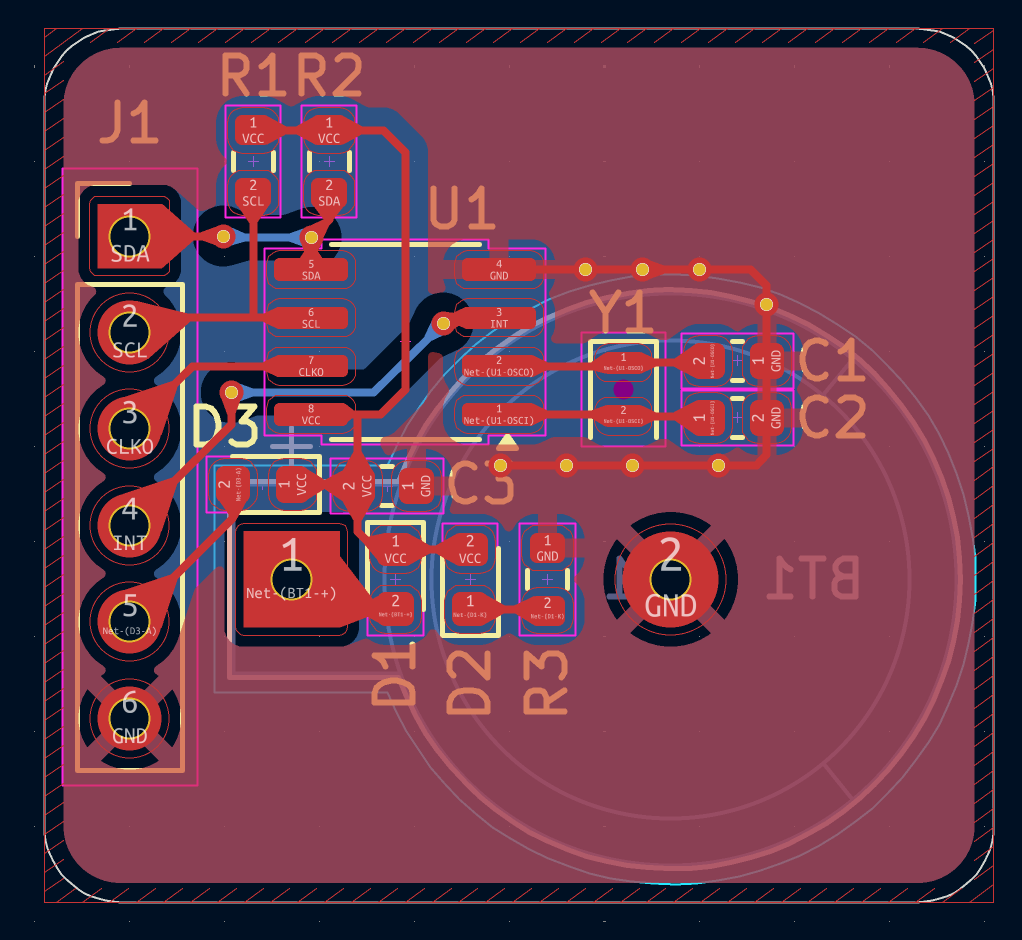

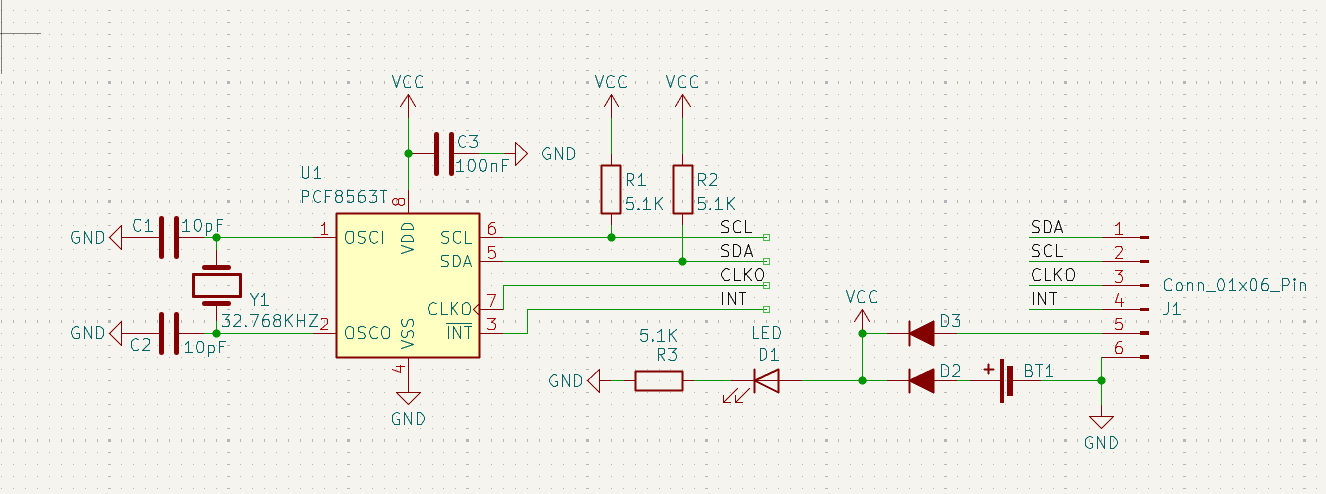

原理图和PCB

引出了以下的IO：

1.VDD：电源正极

2.VSS：电源负极

3.INT：中断输出

4.SDA：串行数据输入和输出

5.SCL：串行时钟输入

6.CLKOUT：时钟输出

将所有功能通过排针全部引出来，并且有一颗电源灯作为指示

模块性能指标

1. 类型：外设模块
2. 核心芯片：PCF8563
3. I2C最高速率：400 kbps
4. 工作电压：1.0 - 5.5 V
5. I2C总线从机地址：读：A3h；写：A2h
6. 板卡尺寸：21*23mm

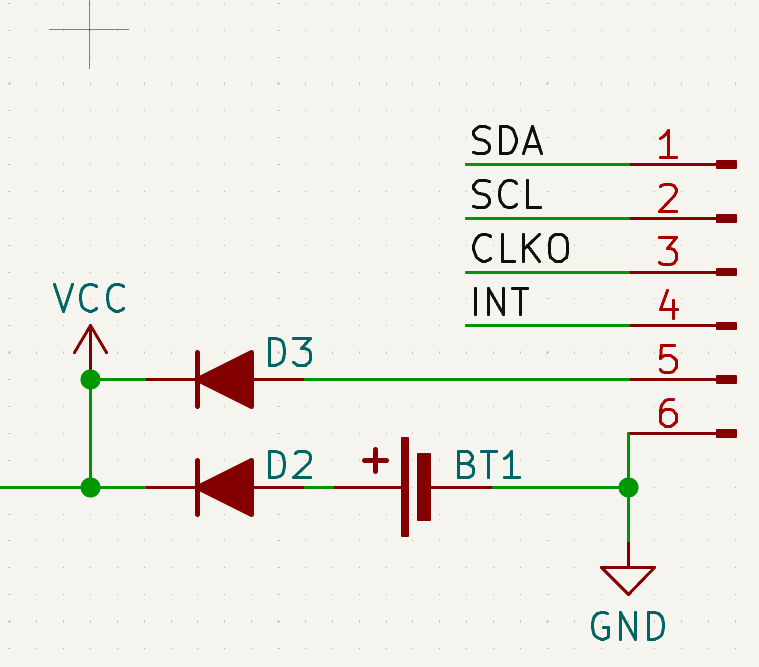

模块引脚定义

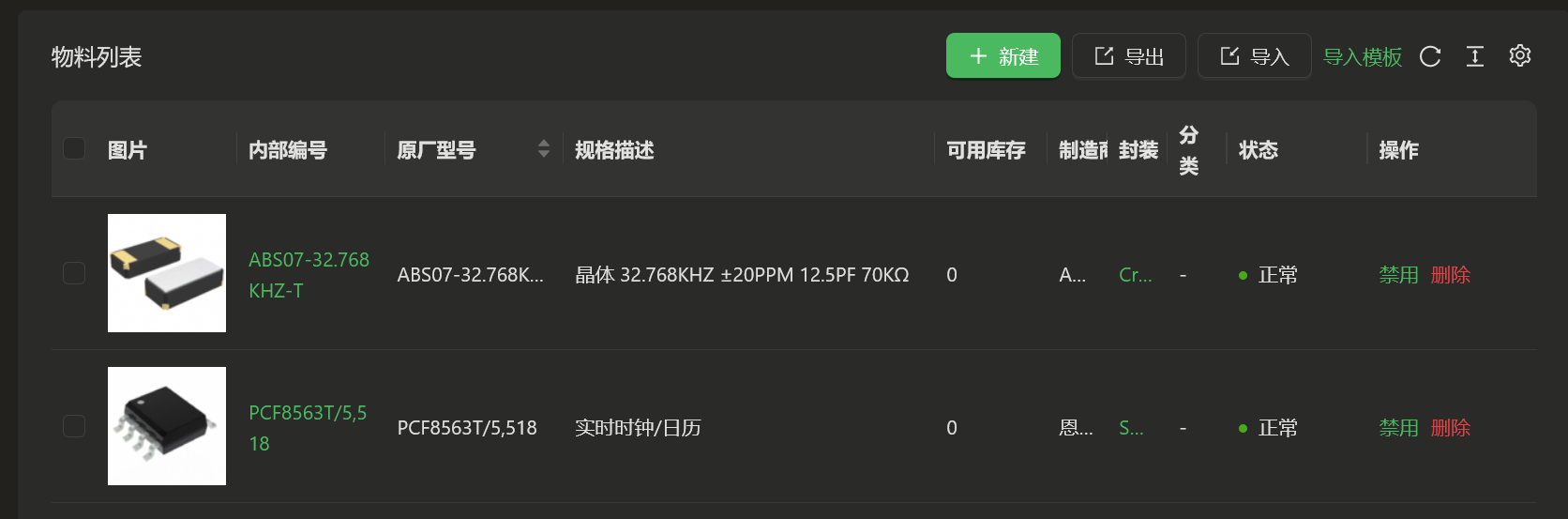

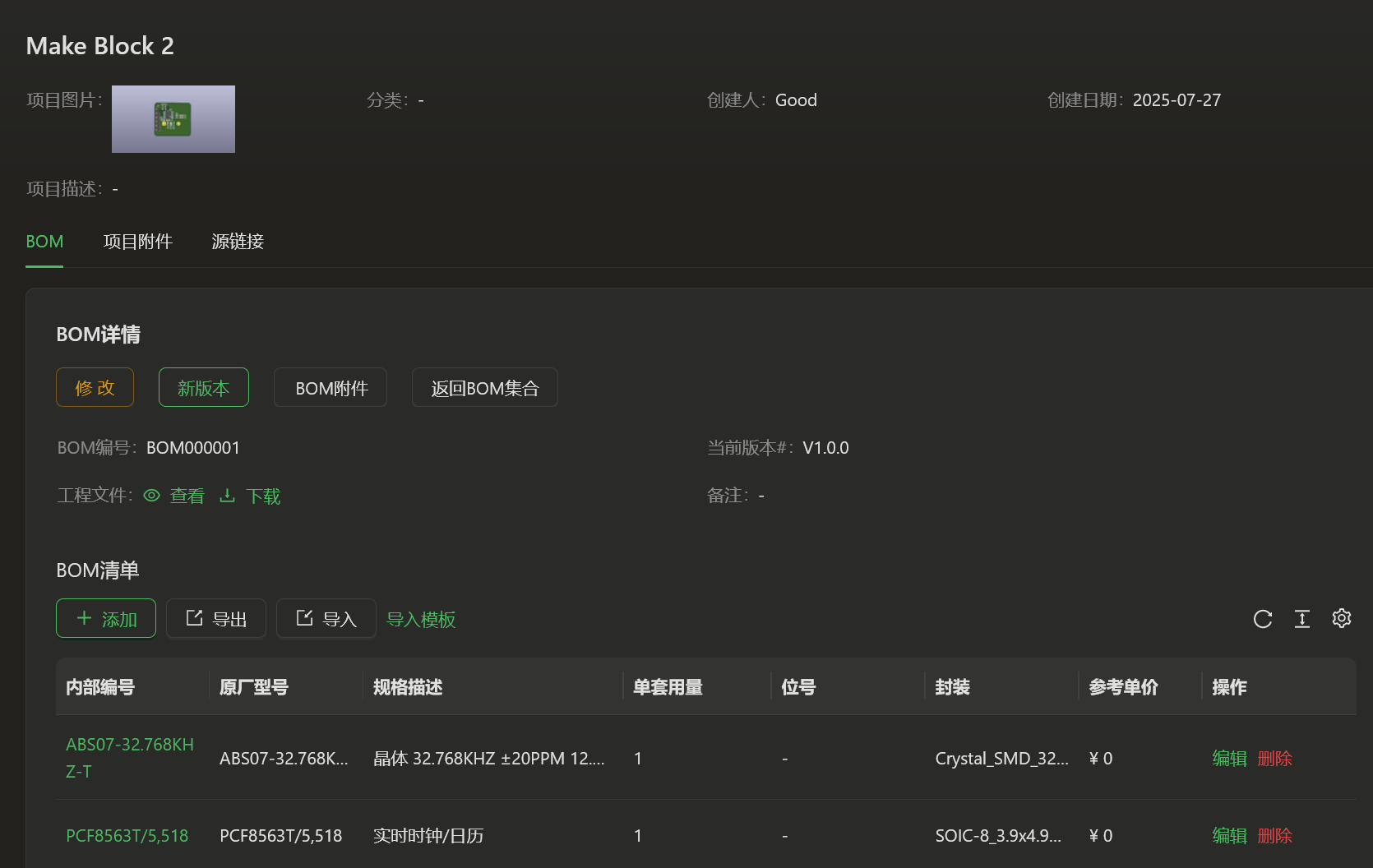

eZ-PLM使用

心得体会

KICAD使用的非常方便很舒服，Make Block的活动刚开始感觉模块也是比较简单的能够很快的上手，接着期待后面的活动.
