任务介绍

2025 Make Blocks第二期的任务发布了，我们简单的看了一下内容，通过视频讲解的理解，最后还是选择的自定义进行实时时钟模块和数字外设模块的设计，采取在上一版本的基础上进行增加，我们最终的目标是直接设计出一款完整的作品，所以这里暂定的比较常用的模块部分，实时时钟还是挺重要的，由于很多部分回合其他部分重合，我们这里选择的数字外设为存储芯片。

模块介绍

由于本次的设计具有处于设计阶段的第二期，在上一起对未使用的引脚暂进行继续分配，根据整个活动的进展需求，通过在上期模块基础上不断升级来添加任务主题。

本次任务的功能模块一共有两部分：

第一部分是实时时钟，这里我们选择的是市场上集成了晶振的一款实时时钟芯片RX8130，主要看上的就是内置的32.768k晶振，采用I2C接口通信；

第二部分是存储模块，选用的是W25Q80，作为重要重要数据比对的存贮单元。

RX8130芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/epson/RX8130CE-B0/7728246

原理图和PCB模块介绍

增量部分：

原理图

PCB

本次是在第一阶段的接触上增加了实时时钟部分和存储备份，对应的主要是实时时钟模块和数字外设模块的任务要求，主要需要注意的就是引脚的分配，然后器件尽量放置的靠近引脚既可以了，目前来说引脚非常的充足，板子上的空间也比较富裕，主要上拉引脚的配置问题。

3D效果图

模块主要性能指标和管脚定义

本次没有增加外扩的引脚，主要增加的是两个芯片的控制引脚：

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

我们添加了本次使用的新物料：

物料添加展示图

项目详情图

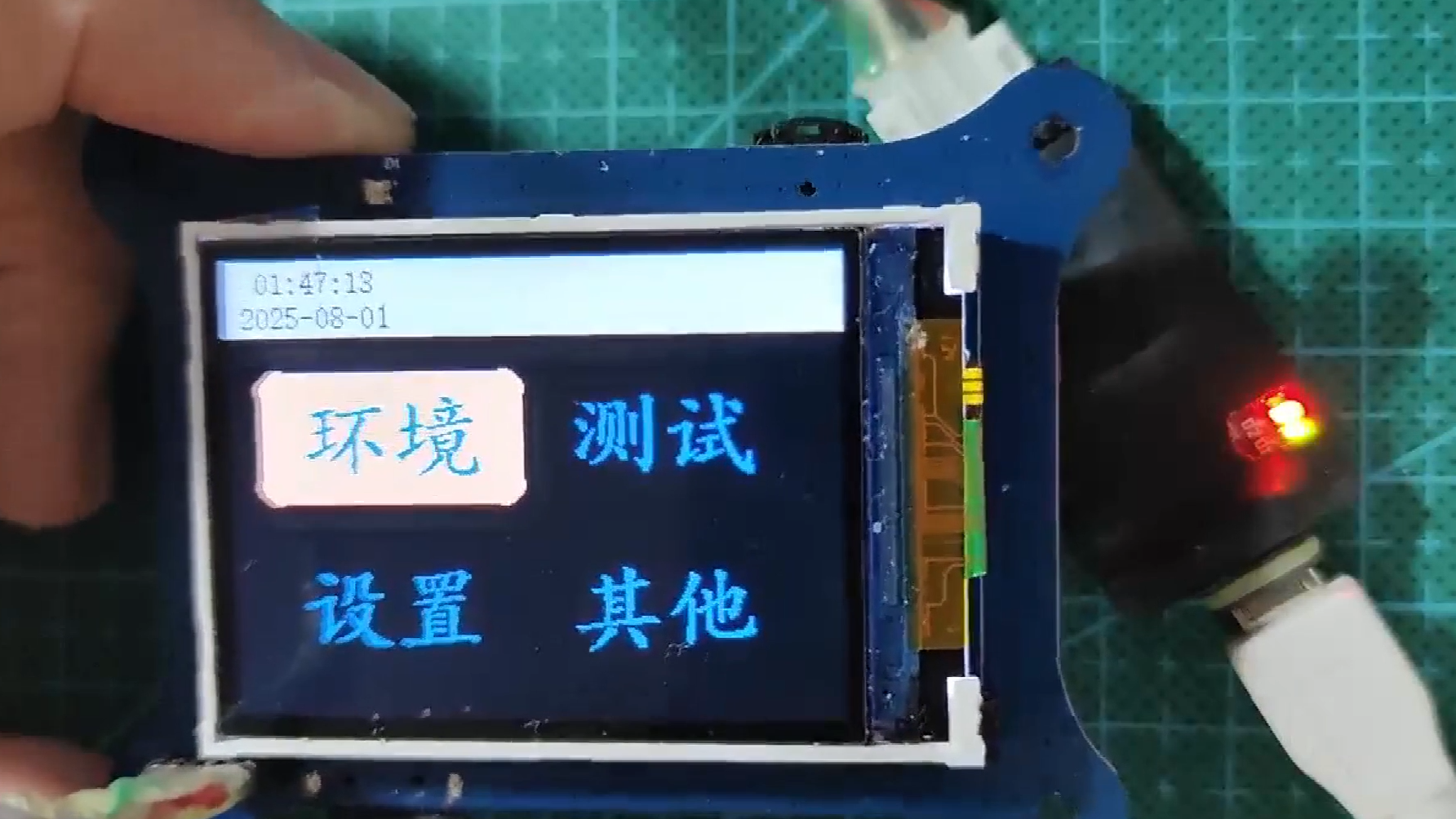

心得体会

这次是2025 Make Blocks的第二期了，这一次我们又完善了一部分符合要求的部分，实时时钟可以有效提供运行时间，系统断电后可以根据备电继续运行，不过本次还没有增加备电内容，后续加入电池管理就能实现了，Flash模块主要存储一下关键数据，因为它掉电不丢失。通过不过的增加模块，进一步完善系统，继续期待新的模块的加入！
