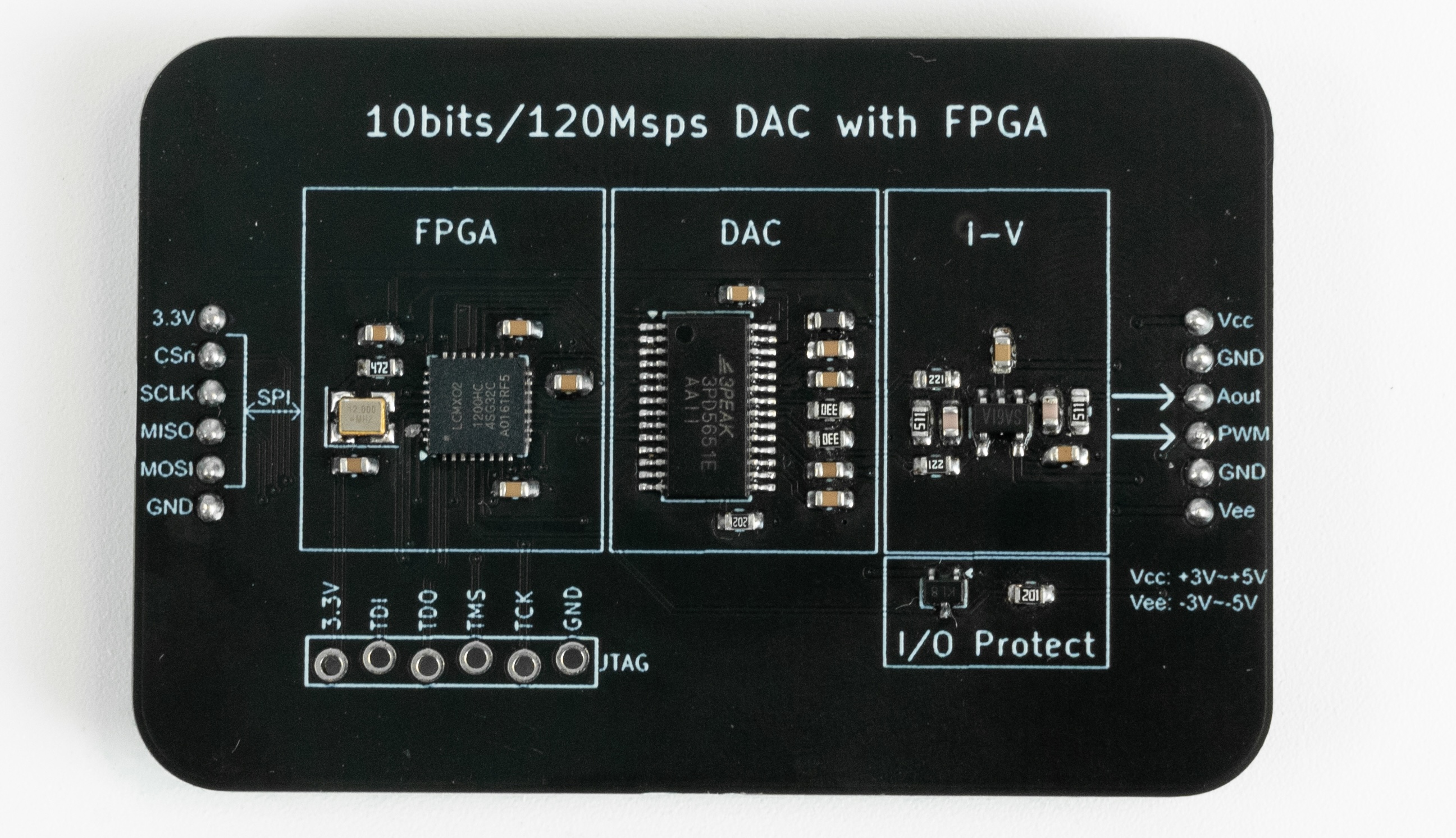

内容介绍

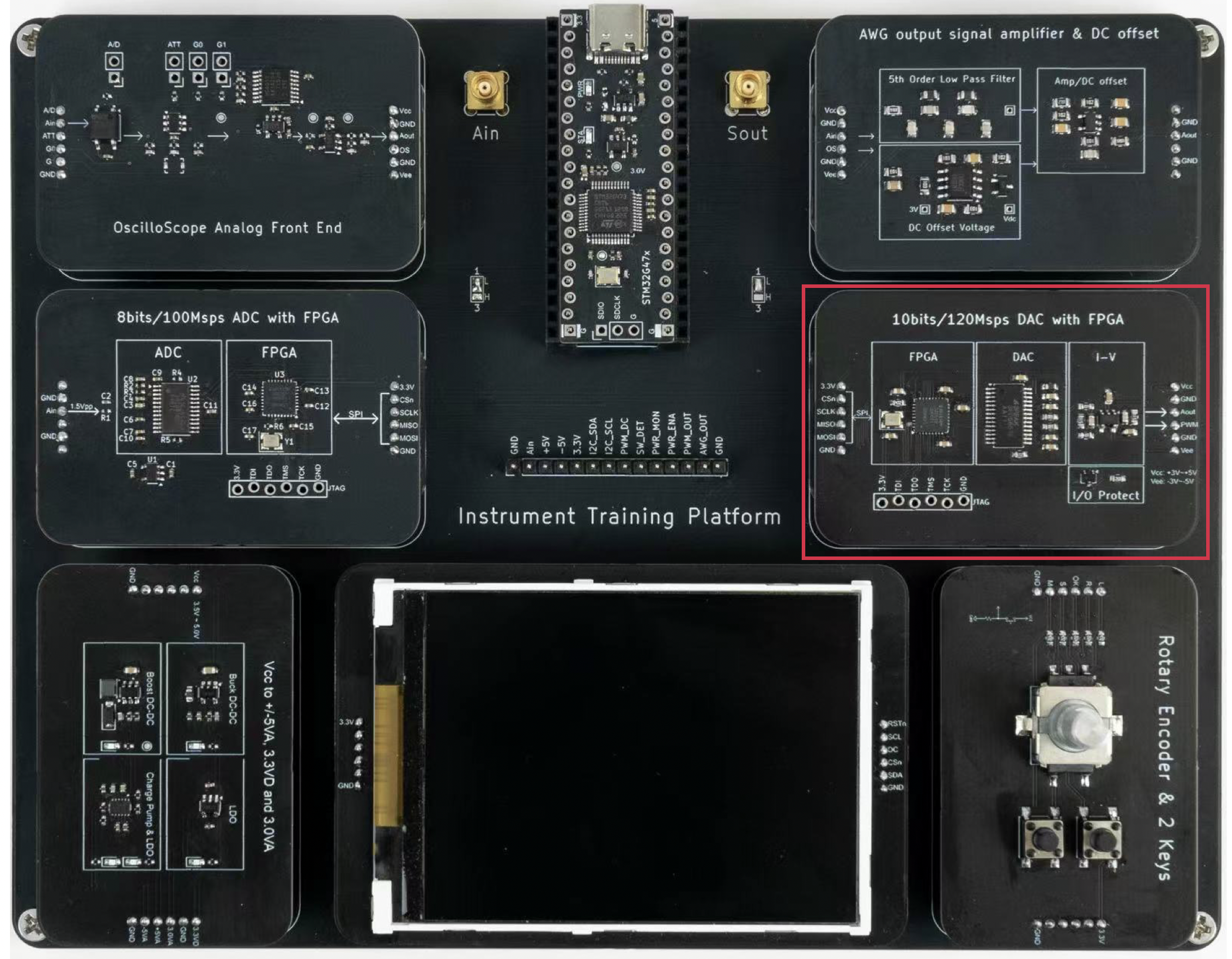

该模块为我们的模块化仪器系统的高速DAC部分，见下图右侧中间部分一个模块。

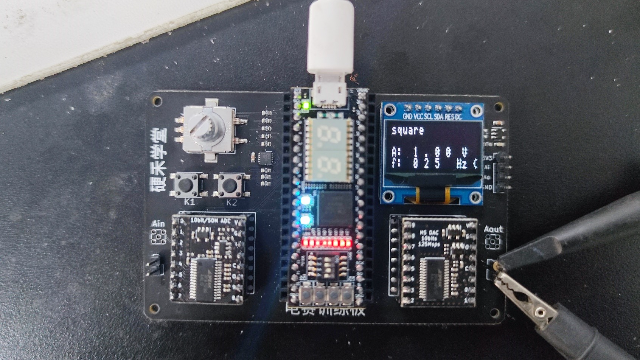

模块化测试测量仪器系统构成

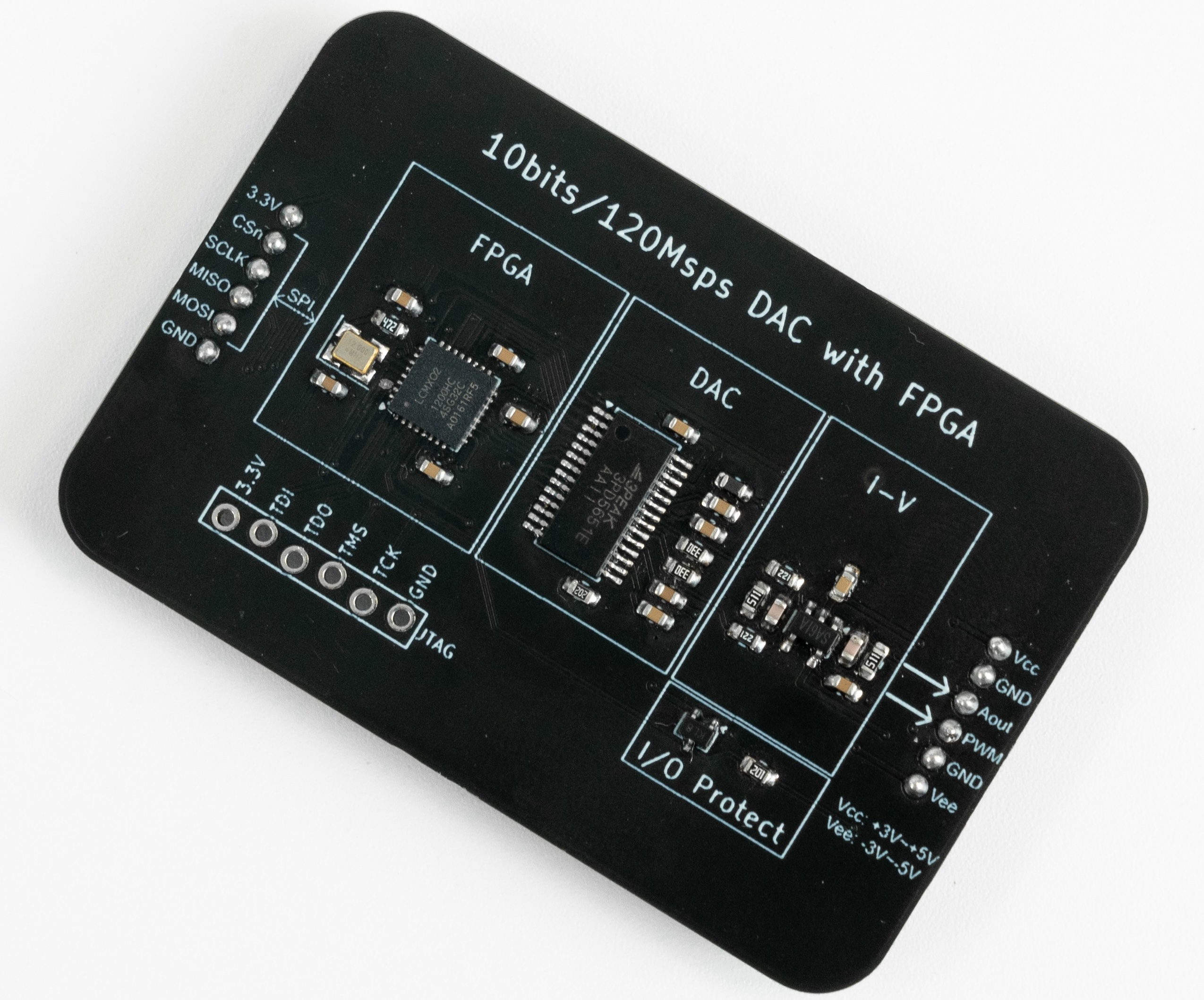

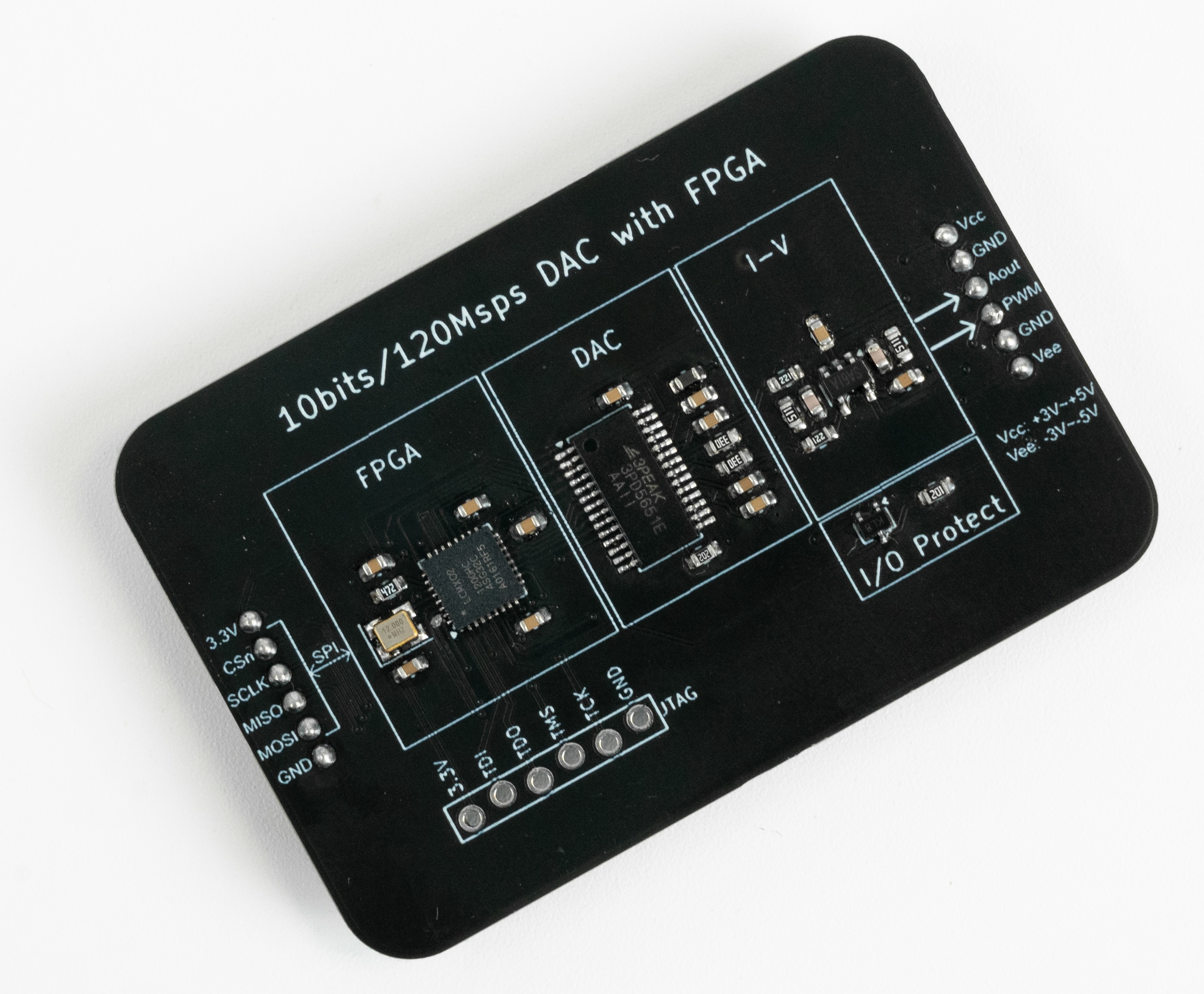

这个模块使用Lattice Semi的FPGA XO2-1200HC搭配10bit/120Msps的高速DAC芯片3PD5651E（或ADI的AD9740）以及差分电流到单端电压的高速运放，得到输出幅度达到2Vpp，输出频率达20MHz的模拟信号。
工作原理：

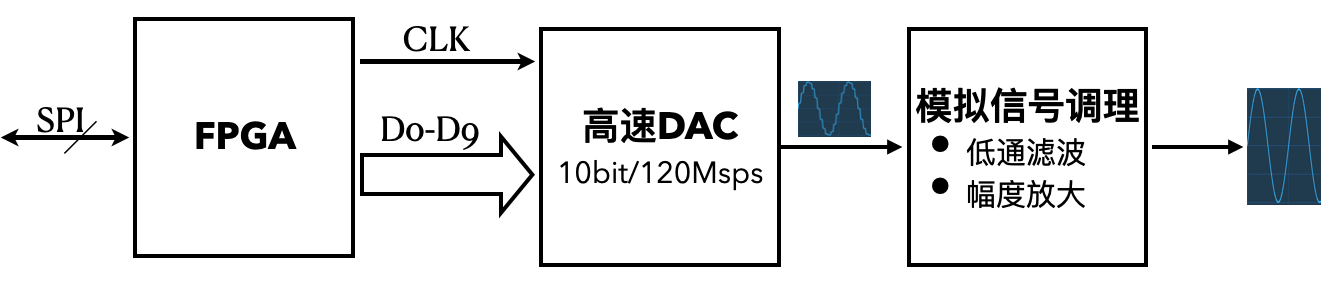

基于高速DAC和FPGA构成DDS信号发生器的功能框图

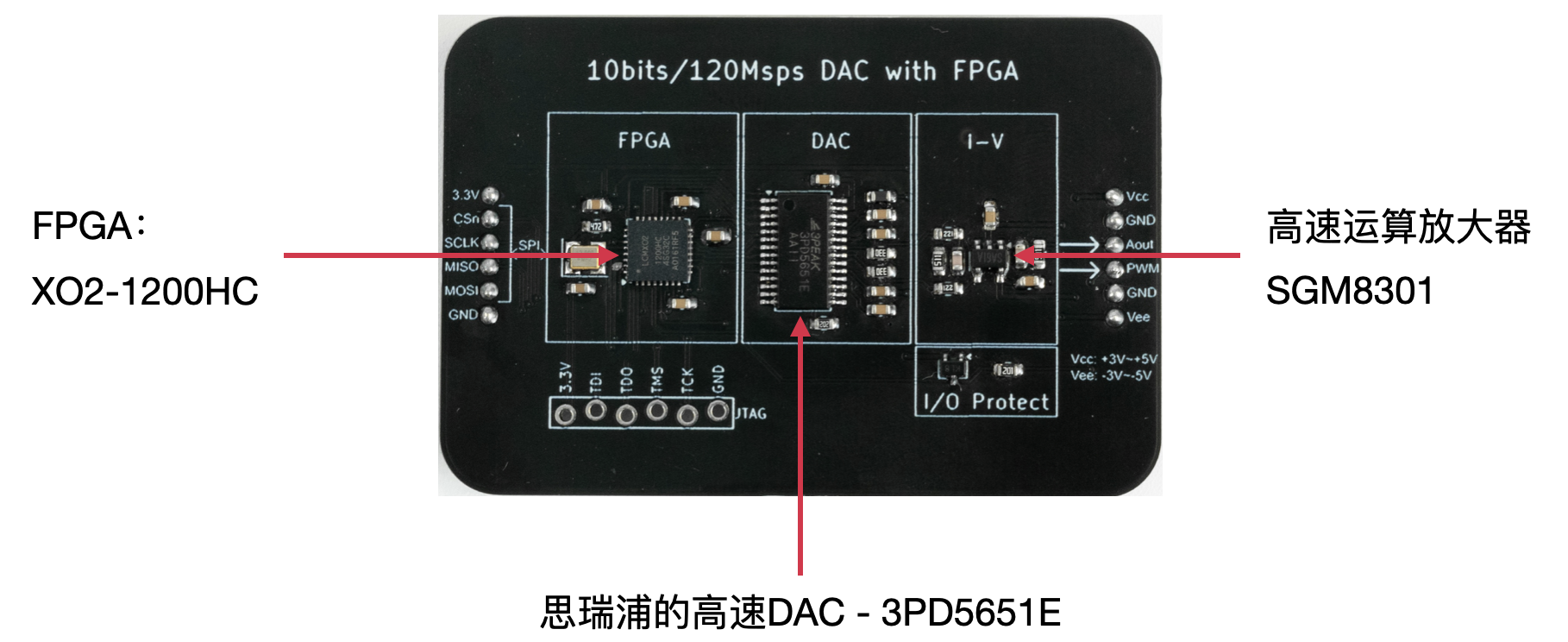

模块使用的器件
技术指标：
类型 | FPGA+DAC信号发生器 |
应用 | 用于生成常用的波形,调节频率和相位、信号调制等应用 |
关键性能 | 低噪声、高性能正弦波/三角波/方波输出；能够进行相位和频率调制 |
接口方式 | 6 Pin 2mm间距磁吸连接器 |
板卡尺寸 | 60mm x 40mm |
输入电压 | 3.3V，+3V～+5V，-3V～-5V |
管脚命名：
说明 | 管脚名 | 管脚编号（左） | 管脚编号（右） | 管脚名 | 说明 |
供电电压 | +3V3 | 1 | 1 | VCC | 运放用正电压 |
SPI片选 | SPI_CSn | 2 | 2 | GND | 接地 |
SPI时钟 | SPI_CLK | 3 | 3 | Aout | 任意波形输出 |
SPI数据输入 | SPI_MISO | 4 | 4 | PWM | PWM信号输出 |
SPI数据输出 | SPI_MOSI | 5 | 5 | GND | 方波输出信号 |
接地 | GND | 6 | 6 | VEE | 运放用负电压 |
电气指标：
描述 | 最小值 | 典型值 | 最大值 | 单位 |
数字部分供电电压 | -0.3 | 3.3 | 3.6 | V |
模拟供电电压（正） | +2.75 | 5 | 5.5 | V |
模拟供电电压（负） | -2.75 | -5 | -5.5 | V |
最大输出频率（120MHz时钟） | - | 20 | - | MHz |
DAC分辨率 | - | 10 | - | bits |
更新率 | - | - | 120 | Msps |
温度范围 | -40 | - | +85 | °C |
软硬件
元器件
电路图
团队介绍
