17_双电源T形网络反相放大器
实验目标
1. 学习集成运放的使用方法
2. 利用集成运放设计双电源T型网络反相放大器
3. 学习双电源T型网络反相放大器的搭建和调试
实验步骤

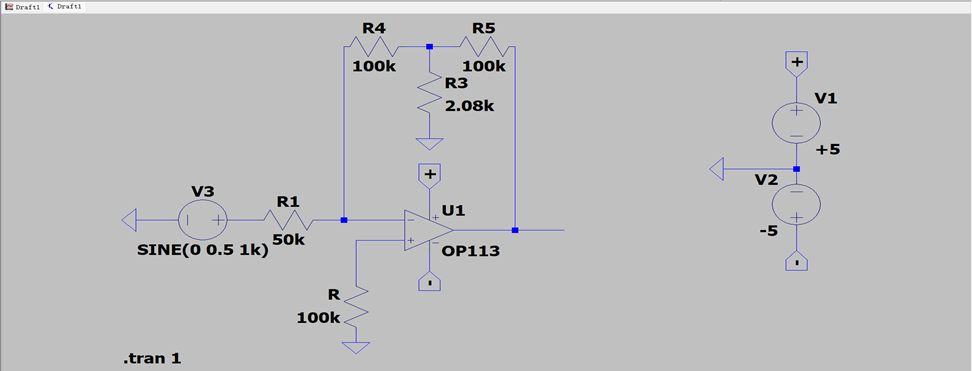

1. 按照图1，在LTspice界面上搭建电路。

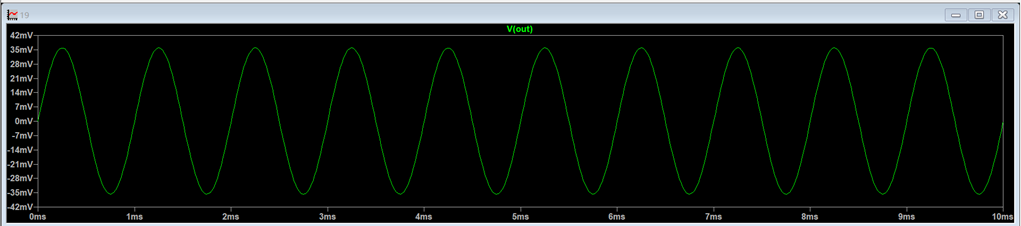

2. 输入信号电压设为1kHz正弦交流信号，调整合适的输入电压大小，调节微调电阻，用示波器测量并记录输出电压，使之满足设计要求。
3. 测量该电路的比例系数和输入电阻，并与理论值比较。
比例系数=101.5
R1=50
18_单电源直接耦合放大电路
实验目标
1. 学习集成运放的单电源使用
2. 学习轨对轨集成运放的使用方法
3. 掌握单电源直接耦合放大电路的设计、搭建和调试
实验步骤

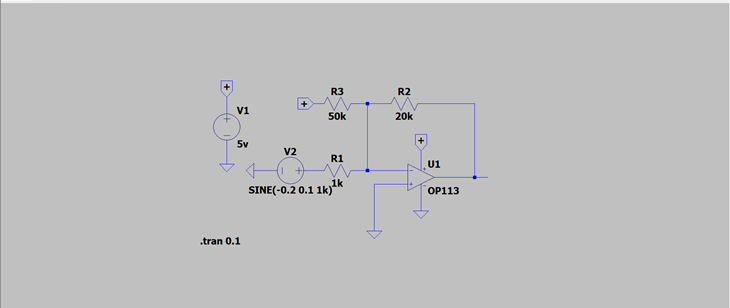

1. 按照图1，在LTspice界面上搭建电路。
2. 接通5V电源电压。
3. 按照设计要求调节信号源，并接入电路输入端。
4. 用示波器观察输出波形，适当调节微调电阻，使波形符合设计要求。

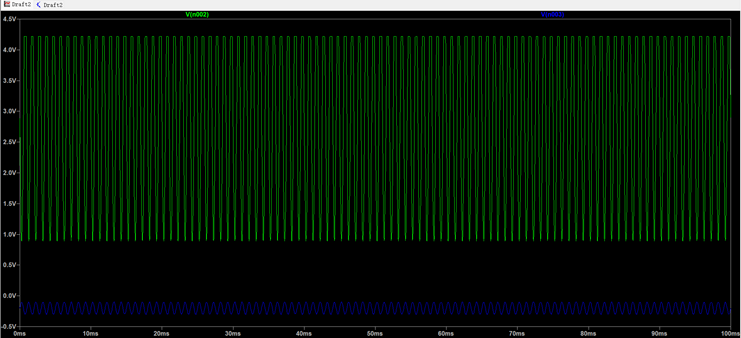

5. 测量输出波形的最大值和最小值，并与理论值比较。
最大4.25V，最小0.9V
最大值相差较大
19_单电源集成运放交流耦合两级放大电路（40dB）
实验目标
1. 学习集成运放的单电源使用。
2. 掌握交流耦合单电源集成运放放大器的设计。
3. 学习交流耦合单电源集成运放放大器的测试方法。
实验步骤

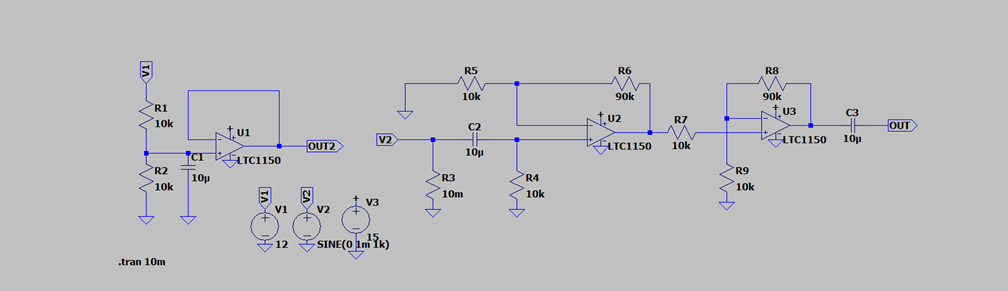

1. 按照图1，在LTspice界面上搭接电路，进行电压测试并记录。

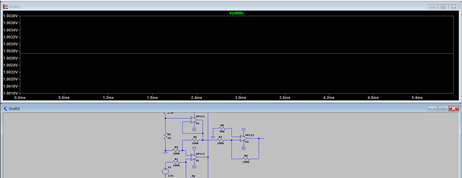

2. 按照图2，在LTspice界面上搭接电路，并与图1电路相连，测试电源电压分压值和输出直流电压并记录。
3. 在放大器的输入端加入频率为1kHz，有效值合适的正弦电压信号，用示波器观察输出波形。
4. 调节输入信号幅度，在放大器的输出波形基本不失真情况下(用示波器观察)，用示波器分别测量放大器的输入电压vi和输出电压vo，求出Av，使之满足设计要求。
Av=40dB
20_电压增益可调的共射放大电路
实验目标
1. 学习电压增益可调的共射放大电路的设计和搭建。
2. 掌握共射放大电路的静态工作点调整和输出波形测试方法。
3. 学习测量共射放大电路的幅频特性曲线。
实验步骤

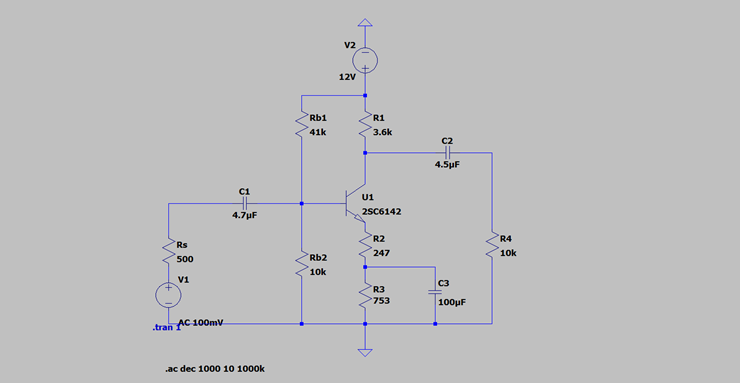

1. 按照图1，在LTspice界面上搭建电路（Re用1kΩ微调电阻，C3上端接微调的调整端）。
2. 将12V电压接入电路。

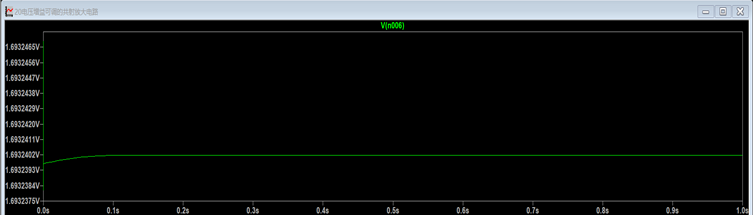

3. 静态调整：用电压表测量射极电压，约为1.7V左右，否则，适当调节电阻Rb1。
4. 动态测试：

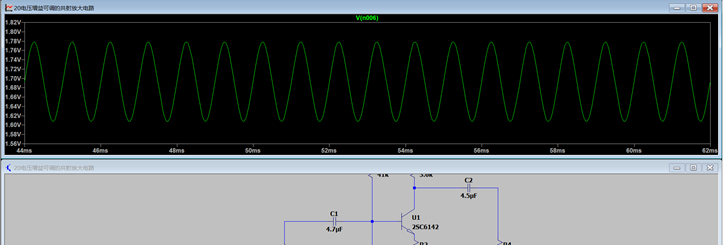

1）按照图1，将信号源（100mV，1kHz正弦波）接入电路输入端，用示波器观察输出端电压波形。适当调节Re（1kΩ），使输出波形电压可以在1V～3V之间变化。

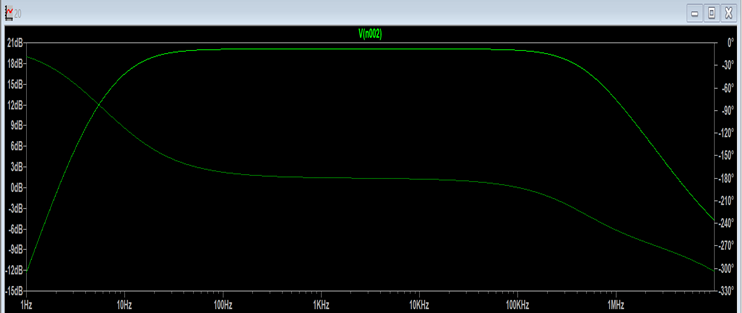

2）测量电路的幅频特性曲线，确定电路的下限频率和上限频率。
下限频率:2Hz
上限频率4.8Hz
21_LC正弦波振荡器
实验目标
1. 掌握由晶体管构成LC正弦波振荡器的工作原理
2. 学习LC正弦波振荡器的搭建、调整和测试方法
实验步骤

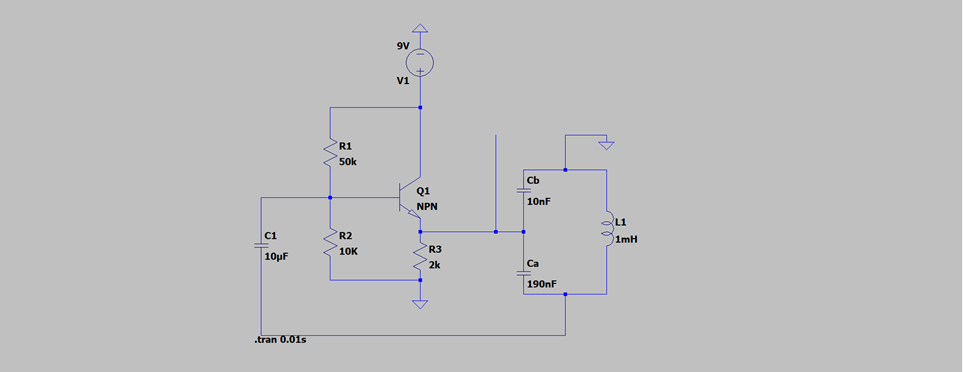

1. 按照图1，在LTspice界面上搭建电路（其中R2=10kΩ，R1=10kΩ电阻+51kΩ微调Rw，其它元件参看图1）。
2. 接通电源，进行电路的静态测试。
3. 用示波器观察振荡波形。
接入LC选频回路，将示波器接在振荡器的输出端，观察振荡输出波形。适当调节Rw，使其输出较好的正弦波。

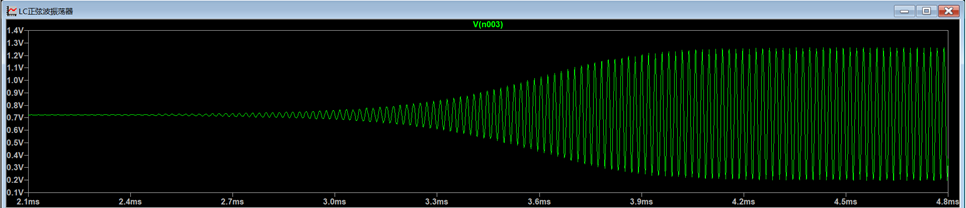

4. 用示波器测量正弦波电压幅度和振荡频率，并与理论值比较。
测量得电压幅度为1.3v
振荡频率为 49.7kHz
22_三角波-正弦波转换器
实验目标
1. 了解晶体管三角波-正弦波变换器的工作原理和电路结构
2. 学习晶体管三角波-正弦波变换器的搭建、调整和测试
实验步骤

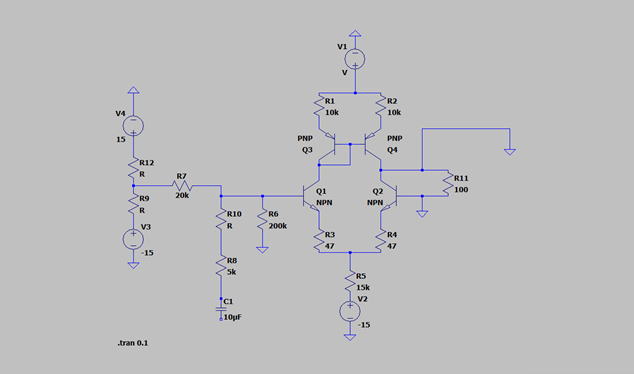

1. 按照图2，在LTspice界面上搭建电路。
2. 按照图2接入电源电压。

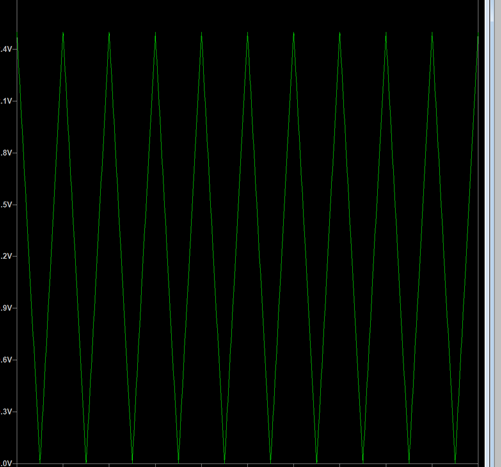

3. 信号源设为频率1kHz，幅值2.5V（视调整决定）的三角波，通过可调电阻R10，保证输入给Q1基极一个合适的交流电流；双电源电压通过可调电阻R9，保证输入给Q1基极一个合适的直流电流。
4. 在输出端，通过示波器观察输出波形。适当调整R9和R10，使输出波形失真最小。
5. 记录输出波形，测量输出波形的失真度。
23_电阻-电压变换器
实验目标
1. 了解电阻-电压变换器的工作原理和电路结构
2. 学习电阻-电压变换器的搭建、调整和测试
实验步骤

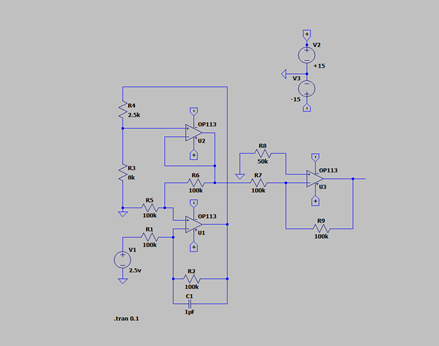

1. 按照图2，在LTspice界面上搭建电路。
2. 接通电源电压。
3. 改变Rx的值，用电压表测量输出电压，以V为单位的电压值与以kΩ为单位的电阻值相等。

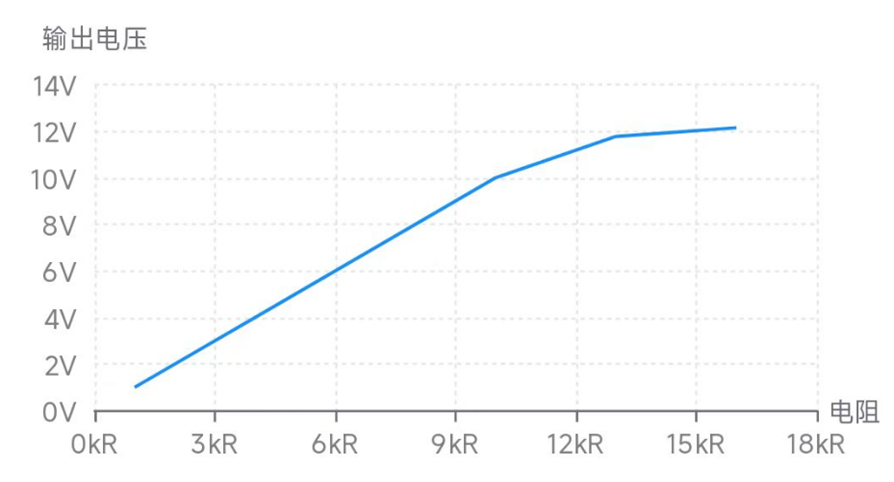

4. 记录6个Rx值与对应的输出电压值，画出V-R曲线。
24_OCL功率放大器
实验目标
1.了解OCL音频功率放大器的特点。
2.掌握OCL音频功率放大器的静态调整，以及输出功率、效率的测量。
3.观察功率放大器的输出波形，了解工作点对输出波形的影响。
实验步骤
1. 按照图1，在LTspice界面上搭建OCL音频功率放大器。
2. 输出负载扬声器用8.2W，2W假负载电阻替代。
3. 调整直流工作状态
（1）先将470Ω可调电阻调至最小，接通供电电压±5V，监测互补电路上输出管的集电极电流，此时该电流应该很小。然后，调整可调电阻，使该集电极电流在3mA左右。此时假负载的端电压应该为零。

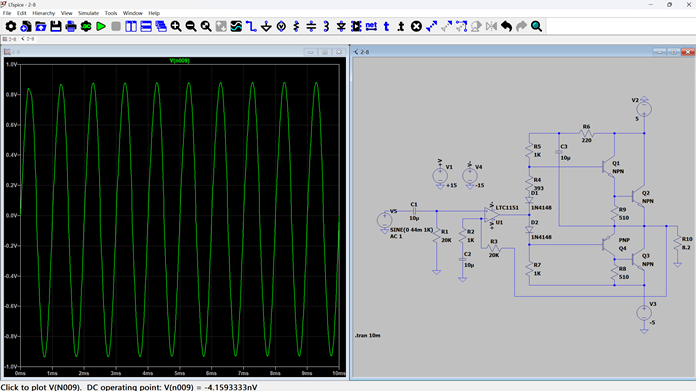

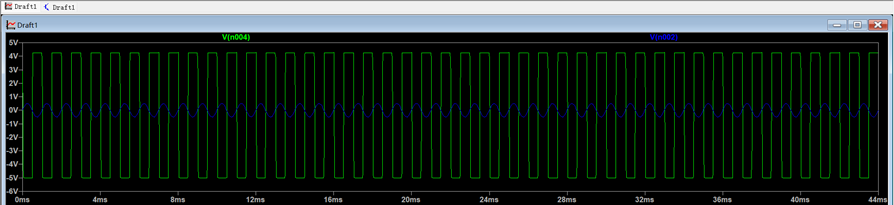

（2）观察波形
调节信号源为频率1kHz的正弦波，用示波器观察输出端的波形，调节输入信号的幅度，使输出端的波形幅度最大且无明显失真，此时为“满功率”状态。
（3）测量输出功率
在输出波形不失真的前提下，用示波器测假负载RL两端电压
VRL＝____0.62____ (V)
则输出功率 PO＝(VRL)2/RL＝____0.094_____ (W)
同时，用测出此时输出三极管集电极平均电流，算出直流功耗和效率。

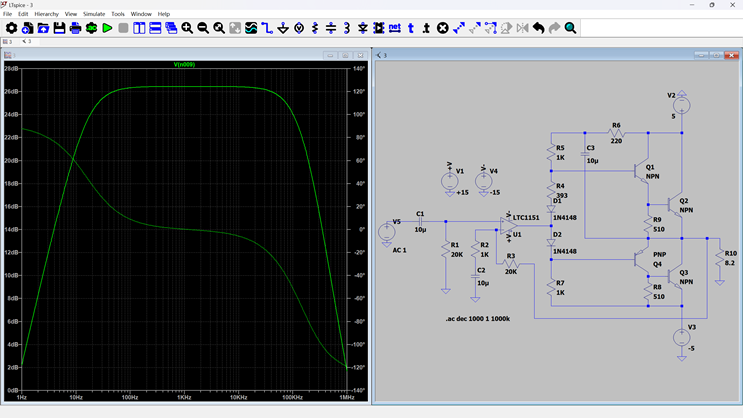

（4）测带宽
测试电路的幅频特性曲线，并确定fL、 fH，求得带宽 。
fL:14.7Hz fH:125KHz
（5）观察自举现象
将自举电容拿掉，用示波器观察输出端的波形，适当调节输入信号的幅度，使输出端的波形幅度最大且无明显失真，用示波器测RL两端电压
VRL＝_____0.28_____ (V )
则输出功率 PO＝(VRL)2/RL＝____0.0096_____ (W)
并与⑶的结果比较，说明什么？
输入阻抗减小，电压放大倍数不够，自举电容可以提高输入阻抗且不会影响静态工作点
26_AGC放大器
实验目标
1. 理解全波精密整流电路在AGC放大器中的作用
2. 学习AGC电路的搭建、调整和测试
实验步骤

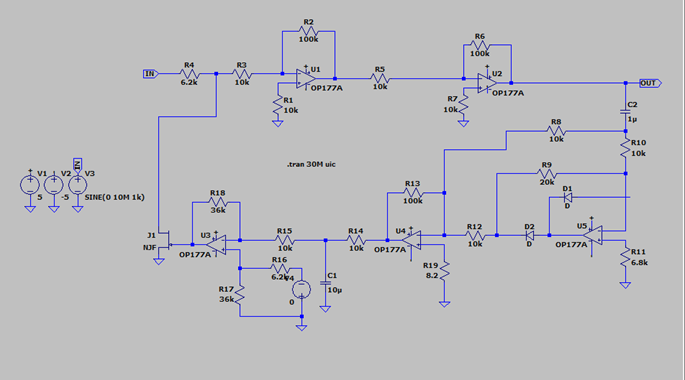

1. 按照图1，在LTspice界面上插接电路。

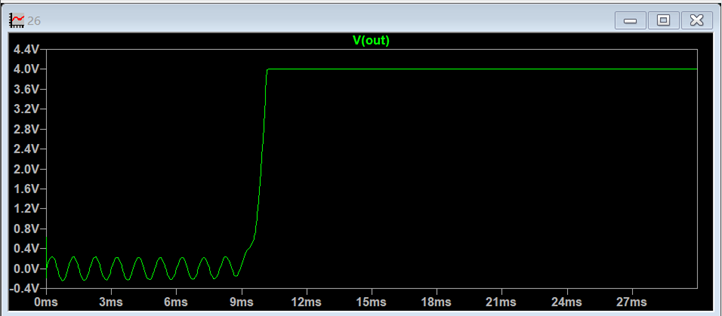

2. 在电路输入端接入峰值10mV，频率1kHz的正弦信号，观测输出波形，并记录。
3. 调节电路输入端电压从小到大，频率仍为1kHz的正弦信号，输出波形应从小到大，再到基本不变，并记录。
4. 找出电路输出电压基本不变时，输入电压的最小值。
当输出电压不变时，最小输入电压为-10mv
5. 确定输入电压和输出电压的变化范围。
输入电压范围 10mv ~ -10mv
输出电压范围 -220mv ~ 4v
