3_键控增益放大器

实验目标

1.掌握由集成运放构成键控增益放大器的工作原理

2.学习键控增益放大器的调整和测试方法

实验步骤

    1. 按照图1,在LTspice界面上插接电路。

2. 接通±5V电源。

3. 根据供电电压和电路的放大倍数,输入合适的信号源电压,来观察电路输出波形。

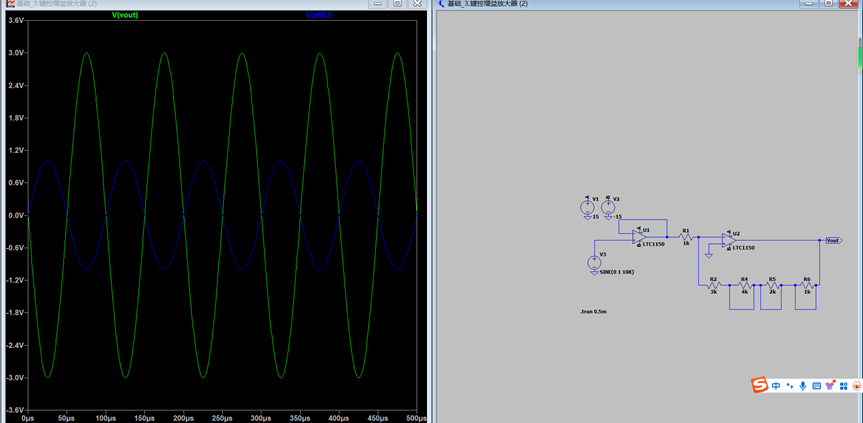

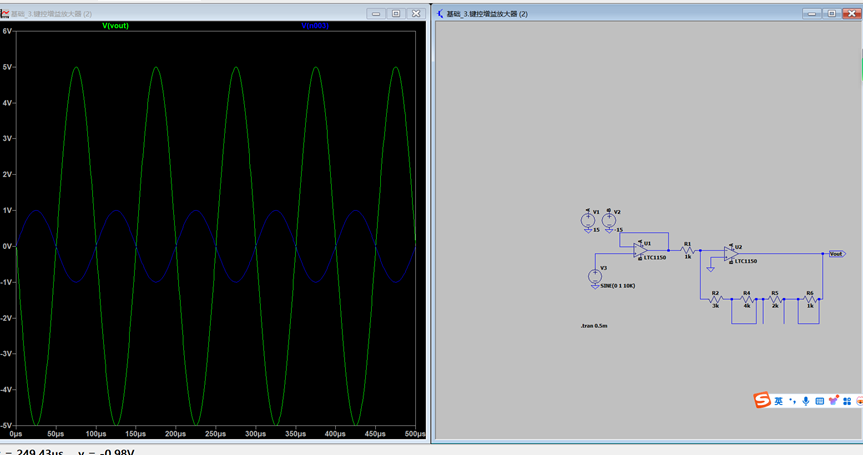

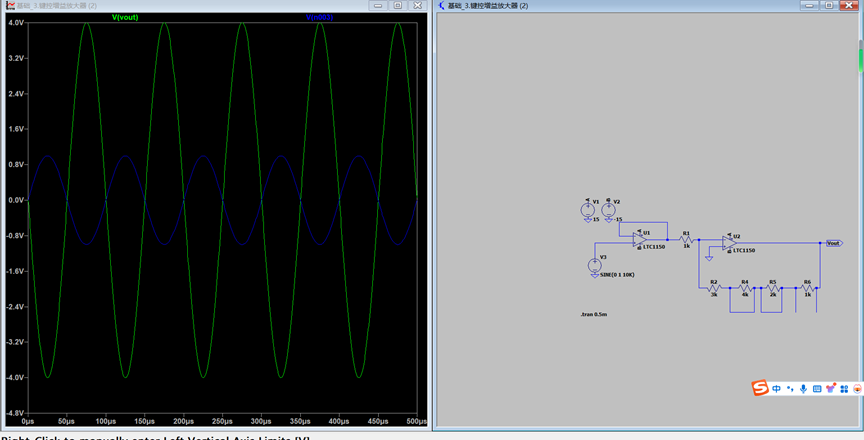

4. 使开关从“000”~“111”,观察输出波形,记录输入电压和输出电压及其波形,求出对应的电压放大倍数,并与理论值比较。

111  放大倍数3


111  放大倍数4


101  放大倍数5


100  放大倍数6


011  放大倍数7


010  放大倍数8


001  放大倍数9


000  放大倍数10


5_仪表放大电路

实验目标

    1. 掌握由集成运放组成的仪表放大电路原理和结构

    2. 学习集成运放仪表放大电路的搭建,及其典型应用电路的调试

 实验步骤

    1. 按照图2,在LTspice界面上搭建电路(电桥上的四个电阻为等值电阻,其中一个电阻为可变电阻)。

2. 用电压表测量电路的输出电压,调节可变电阻,使输出电压接近零。

调整滑变与电桥电阻相同,输出电压约等于0V


3. 调节可变电阻,使其值改变1%,测量输出电压并记录。

调节可变电阻,输入15v电压,输出电压波形如下:


6_单电源集成运放交流耦合放大器

实验目标

1. 学习集成运放的单电源使用。

2. 了解交流耦合单电源集成运放放大器的特点。

3. 掌握交流耦合单电源集成运放放大器的测试方法。

实验步骤

1. 按照图2,在LTspice界面上搭接电路(R=Rꞌ=100kR1=1kR2=10kC1=C3=100μFC4=0.1μFC2=1μFRL=10kΩ)。

2. 测试电源电压分压值和输出直流电压,并记录测试数据。

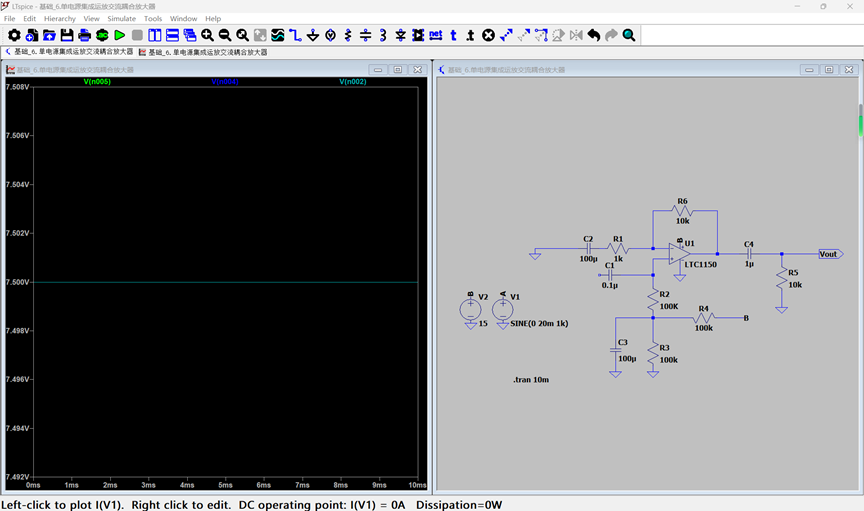

输入端未输入时,电源电压分值为7.5V,输出直流电压为7.5V


3. 在放大器的输入端加入频率为1kHz,有效值约为20mV的正弦电压信号,用示波器观察输出波形。



4. 调节输入信号幅度,在放大器的输出波形基本不失真情况下(用示波器观察),用示波器分别测量放大器的输入电压vi和输出电压vo,求出Avimage.png



5. 改变输入信号频率f,测量不同f情况下的电压放大倍数。

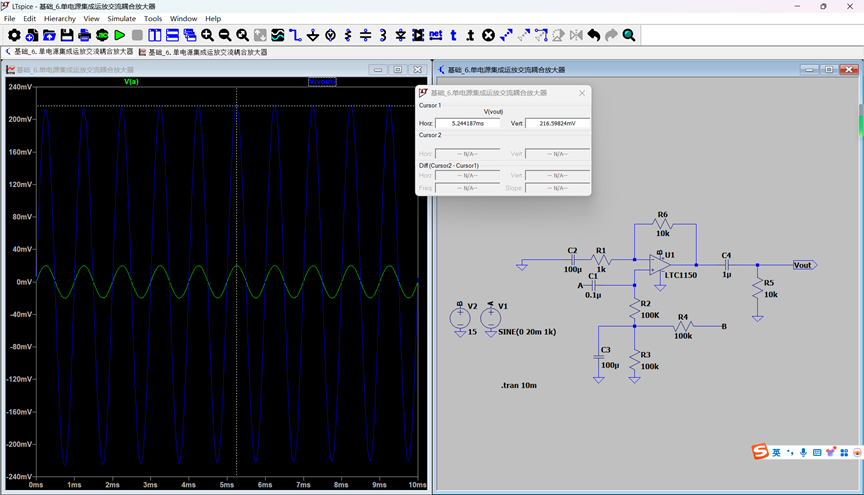

测得原输入电压为20mV输出电压为2.16V左右放大倍数为A == 10.8


输入频率20K测得输入电压为20mV输出电压为2.19V左右放大倍数为A == 10.95




6. 观察电路的幅频特性曲线,确定电路的上限频率和下限频率。

下限为22Hz 上限为350Hz


7_全波精密整流电路

实验目标

1. 理解全波精密整流电路的工作原理

2. 学会使用运放搭建全波精密整流电路,并对电路进行测试

实验步骤

1.     按照图2,在LTspice界面上插接电路(RP1=1kR=2kRP1=680,二极管为1N4148,运放)。

2.     接通电源电压。

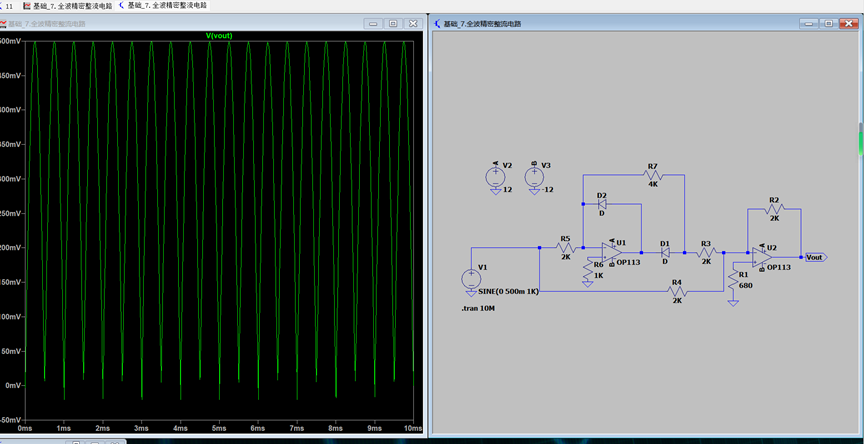

3.     在电路输入端接入峰值500mV,频率1kHz的正弦信号,观测输出波形,并记录。


4.     在电路输入端接入峰值100mV,频率1kHz的正弦信号,观测输出波形,并记录。


5.     在电路输入端接入峰值更小,频率1kHz的正弦信号,观测输出波形,并记录。


6.     找出电路输入电压的最小值。

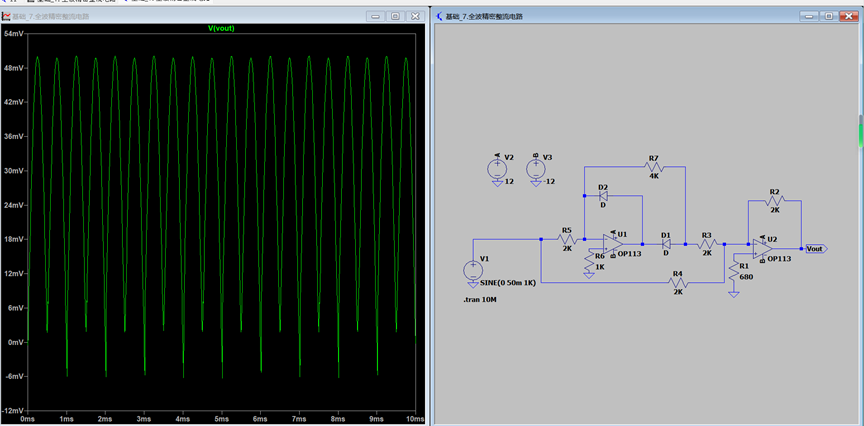

在输入为30mv左右为最小

8_状态变量型有源滤波器

实验目标

1. 了解状态变量型有源滤波器的电路原理

2. 学会利用集成运放搭建状态变量型有源滤波器

实验步骤

1. 按照图3,在LTspice界面上搭建电路(R1=R2=R3=51kR4~R10=10kC1=C2=1000pF)。

2. 接通电源电压。

3. 测试四种滤波器的波特图,并记录频率特性曲线以及相关频率。


9_RC桥式正弦波振荡器

实验目标

1. 掌握由集成运放构成正弦波振荡器的工作原理

2. 学习RC桥式正弦波振荡器的搭建、调整和测试方法

实验步骤

1. 按照图1,在LTspice界面上插接电路(R=R2=10kR1=6.8kRW=20 kC=0.01μFD1D21N4148,运放)

2. 接通±5V电源。

3. 用示波器观察振荡波形。

将示波器接在振荡器的输出端,调节电位器Rw,以改变负反馈的大小,观察振荡输出波形的变化。当Rw调到某一位置时,振荡产生,并输出较好的正弦波。若继续调节Rw,输出波形将产生非线性失真。

4. 改变元件参数,然后用示波器测量输出波形


2)保持R10kΩ,改变C1000pF,用示波器观察并测量正弦波输出电压幅度和振荡频率。


3)保持C0.01μF,改变R1kΩ,用示波器观察并测量正弦波输出电压幅度和振荡频率。


5. 记录以上测试结果,由此你能得出什么结论?



10_正弦波-余弦波发生器

实验目标

1. 掌握由集成运放构成正弦余弦波发生器的工作原理

2.学习正弦余弦波振荡器的调整测试方法

实验步骤

1. 按照图1,在LTspice界面上插接电路。

2. 接通±5V电源。

3. 用示波器观察振荡波形。

将示波器接在RC桥式振荡器的输出端,调节电位器Rw,以改变负反馈的大小,观察振荡输出波形的变化。当Rw调到某一位置时,振荡产生,并输出较好的正弦波。若继续调节Rw,输出波形将产生非线性失真。

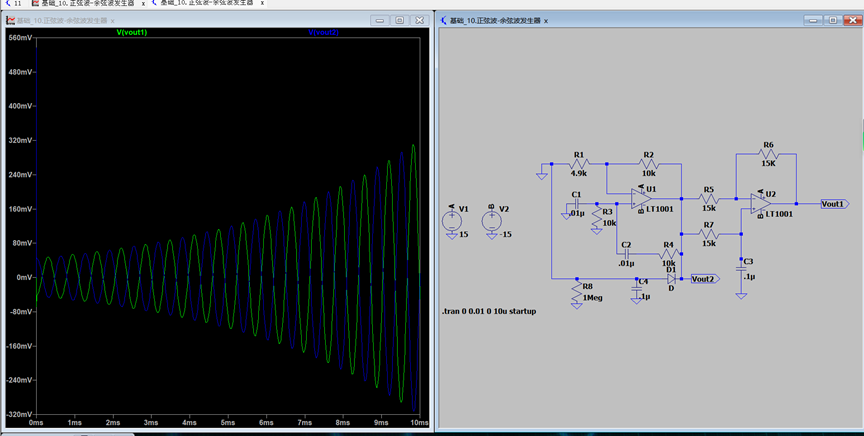

4. 用示波器同时观察电路的两个输出端波形,测试正弦余弦波形的频率和相位差,并记录。


11_方波-三角波发生器

实验目标

1. 掌握由集成运放构成方波-三角波发生器的基本工作原理

2. 学习方波-三角波发生器的搭建、调整和测试方法

实验步骤

1.按照图1a),在LTspice界面上搭建电路。

2.接通±5V电源。

3.主要参数测试

   1)方波参数的测量

C0.047μFR100kW,调整电位器Rw中心抽头位于上端,用示波器观测方波、三角波的参数。


    方波的最大峰-峰值Vp-p__4.7~(-4.7)__ (V)

    方波的脉冲宽度     T1____10.5_____ (ms)

方波的周期         TZ______21.45______ (ms)

2)三角波参数的测量

    三角波的最大峰-峰值Vp-p______0.69~ (-0.6)_____ (V)

三角波的周期TZ____21.45____ (ms)

3)保持Rw位置不变,用示波器同时观察并记录对称的方波和三角波,并注意它们之间的时间相位关系

       Eq________4.7______ (V)                  Ed______0.7__   (V)

       Ems___9.76___(V)                    Emx___9.76____  (V)

       T1____13.19______ (ms)                        T2____13.19____ (ms)

        测量结果与两步骤的数据相比较。

    (4)改变RW,注意记录波形频率的变化范围fH fL

12_单电源矩形波发生器

实验目标

1. 了解单电源矩形波发生器电路原理和结构

    2. 学会单电源矩形波发生器电路的搭建及其参数测试

实验步骤

1. 按照图1,在LTspice界面上搭好单电源矩形波发生器电路。

2. 接入+5V电压

3. 用示波器观测输出波形,测量矩形波周期,并与理论值比较。

信号源为幅值5V,利用瞬态分析,输出波形如下:


理论值:

T=2*51k*0.0000002*ln(1+R2/R1)

=6.2

实际值:

T=7.7



13_V-F变换器

实验目标

1. 掌握由集成运放构成V-F转换电路的工作原理

2. 学习V-F转换电路的搭建、调整和测试方法

实验步骤

1. 按照图1,在LTspice界面上插接电路(R1=R6=100kR2= R3= R4= R5=51kR7=10 kC=1nF,双极型晶体管,运放)

2. 接通±5V电源。

3. 用示波器观察振荡波形。



将控制电压源设置为三角波,频率为100Hz,幅值2V,偏置2V,这样即为电压在04V之间变化的扫描电压,可以清楚地看到输出电压的频率随着控制电压的增大而增大的全过程,记录输出电压(扫频波形)波形。

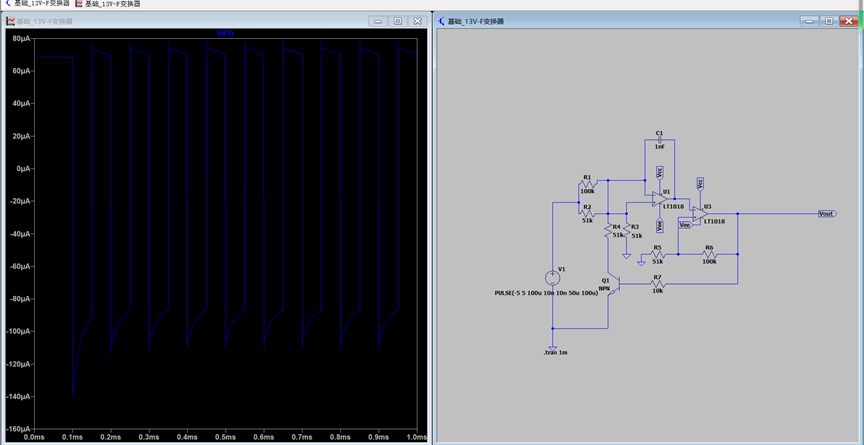

信号源为幅值2V,偏置2V, 频率100Hz的三角波,利用瞬态分析,输出波形如下::


14_数控稳压电源

实验目标

1. 了解LM117集成稳压器的引脚及其使用

2. 学会用LM117集成稳压器构建稳压电源及其参数测试

实验步骤

1. 按照图2,在LTspice界面上搭好电路。

2. 接入输入电压12V,并用电压表测量输出电压。

3. ABC1时,调节R2,使输出电压VO2V,当A0BC1时,调节R3,使输出电压VO6V,当B0AC1时,调节R4,使输出电压VO4V,;当C0AB1时,调节R5,使输出电压VO3V

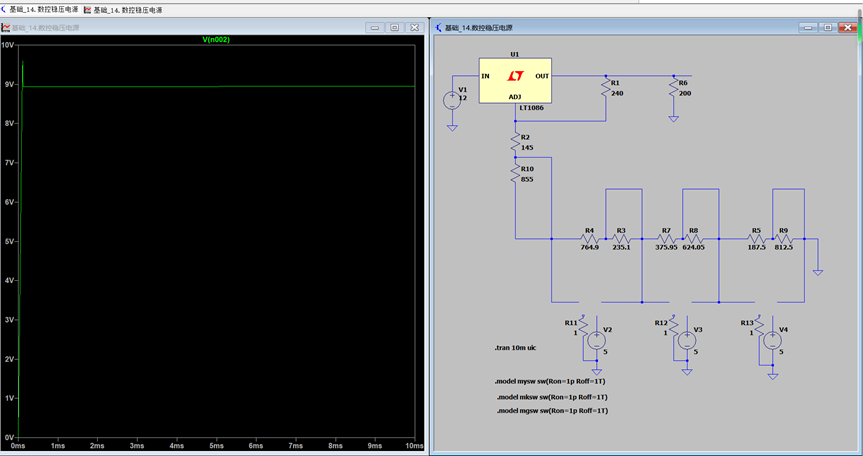

调节R2,Vout=2v


4. 记录8个状态时的输出电压。


A=1,B=1,C=0 Vout=3


A=1,B=0,C=1 Vout=4


A=1,B=0,C=0 Vout=5


A=0,B=1,C=1 Vout=6



A=0B=1C=0 Vout=7


A=0,B=0,C=1 Vout=8


A=0,B=0,C=0 Vout=9


15_DC-DC变换器

实验目标

1. 掌握DC-DC变换器的一种电路结构及其工作原理。

2. 学会设计、制作和测试DC-DC变换器。

实验步骤

1. 按照图2,在LTspice界面上搭好电路。

2. 接入+5V电源电压。

3. 测试输出电压,并记录。

4. 测量运放输出端波形、电路输出端波形及纹波。





附件下载
