2024 LTspice电路仿真竞赛基础题汇总
本仿真实验包含2024 LTspice电路仿真竞赛基础题中15个模拟电子电路的仿真过程、仿真结果
标签
运算放大器
电路仿真
LTSpice
fwwwcn
更新2025-03-24
53

1-双电源反相比例电路和加法电路

 实验目标

1. 掌握集成运放的性能及其使用方法

2. 学习双电源集成运放反相比例电路和加法电路的搭建和测试

 实验步骤

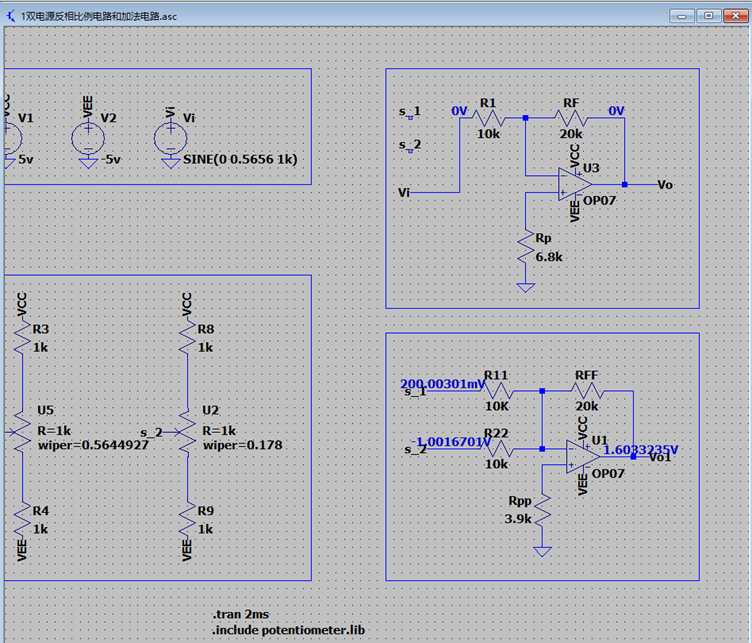

1. LTspice界面搭建电路。

  • image.png

2. 反向比例运算电路

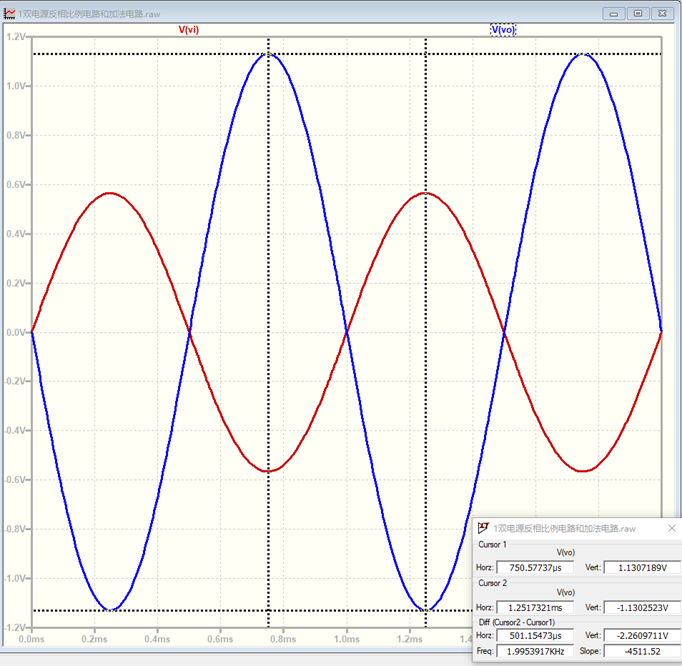

 将电路接成反向比例运算电路(RF=20kR1=10kRꞌ=6.8k),按照表1中输入电压的要求,调整简易直流信号源,分别作用于电路输入端,用电压表测量,当VIDC0.8V时,电压表测量VODC-1.6V

  • image.png

    3. 反向加法运算电路

将电路接成反向加法运算电路(RF=20kR1=10kR2=10kRꞌ=3.9k),如图所示。按照输入电压的要求,调整简易直流信号源,分别作用于电路输入端,用电压表测量并记录输出电压。



2-双电源积分电路和微分电路

实验目标

1. 学习集成运放的使用方法

2. 学会搭建和调试由集成运放组成的积分和微分电路

实验步骤

1.       积分运算电路

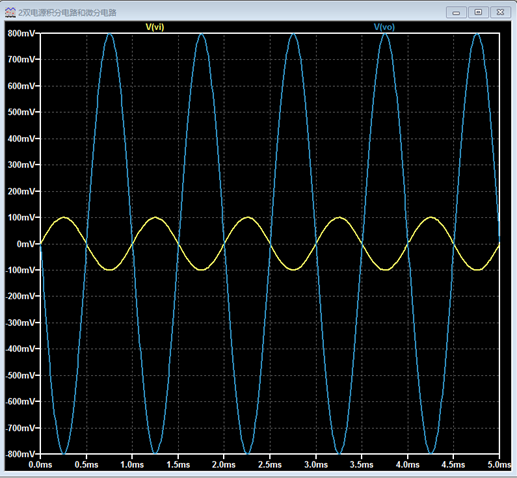

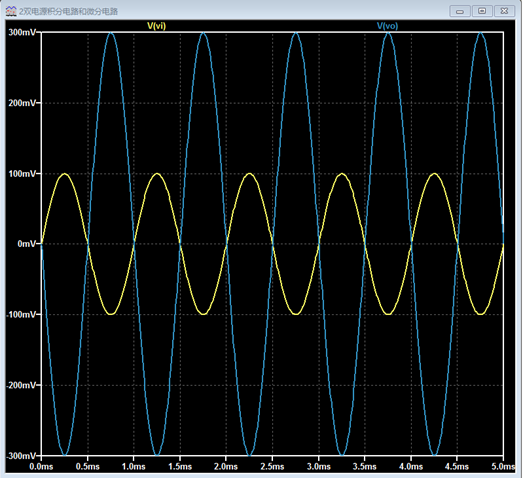

LTspice界面上,按照图搭建积分运算电路(R= Rꞌ=10kRF=1MC=0.01μF)。


2. 微分运算电路

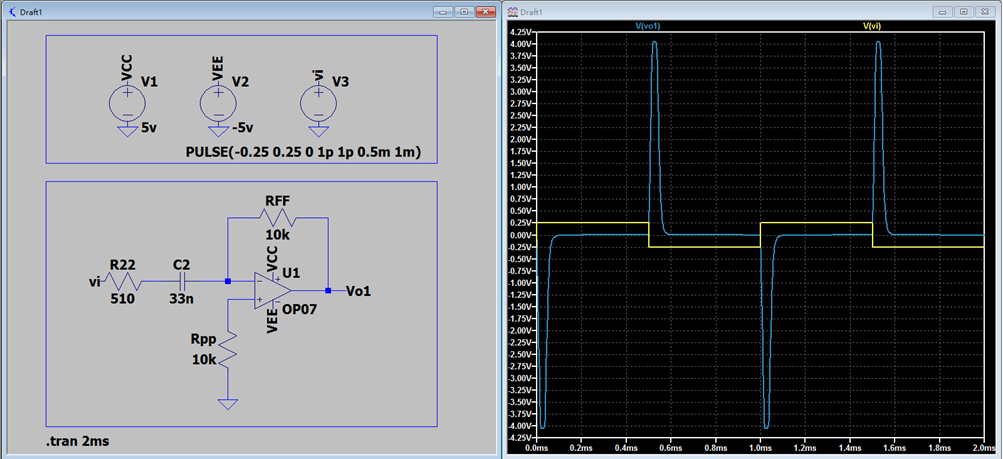

LTspice界面上,按照图搭接成微分运算电路(R= Rꞌ =10kR1=510C=0.033μF,其中R1C串联)。



3-键控增益放大器

实验目标

1.掌握由集成运放构成键控增益放大器的工作原理

2.学习键控增益放大器的调整和测试方法

实验步骤

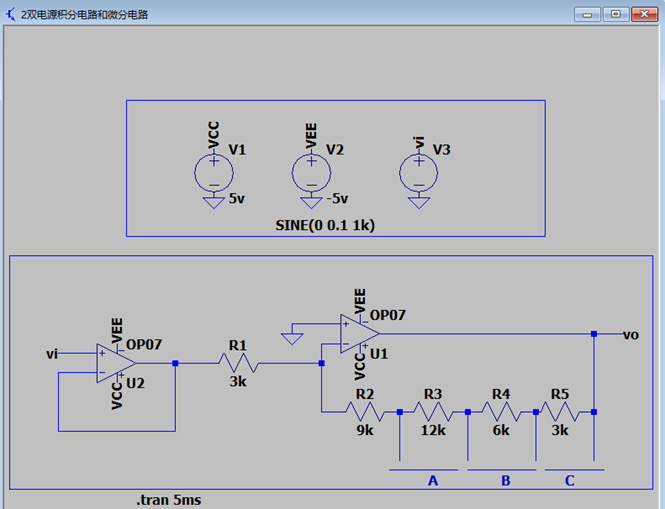

LTspice界面上插接电路,如图所示。


2. 接通±5V电源。

3. 根据供电电压和电路的放大倍数,输入正弦波电压,vip=0.1Vf=1KHz在来观察电路输出波形。

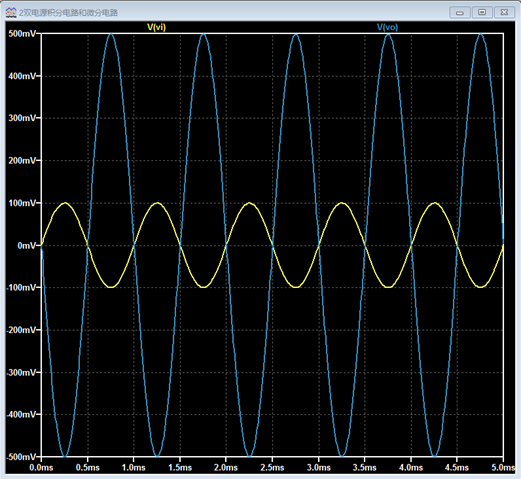

4. 使开关从“000”~“111”,观察输出波形,如图所示,记录输入电压和输出电压及其波形,求出对应的电压放大倍数,并与理论值比较。


5-仪表放大电路

实验目标

    1. 掌握由集成运放组成的仪表放大电路原理和结构

    2. 学习集成运放仪表放大电路的搭建,及其典型应用电路的调试

实验步骤

1.       LTspice界面上搭建电路(电桥上的四个电阻为等值电阻,其中一个电阻为可变电阻),如图所示。

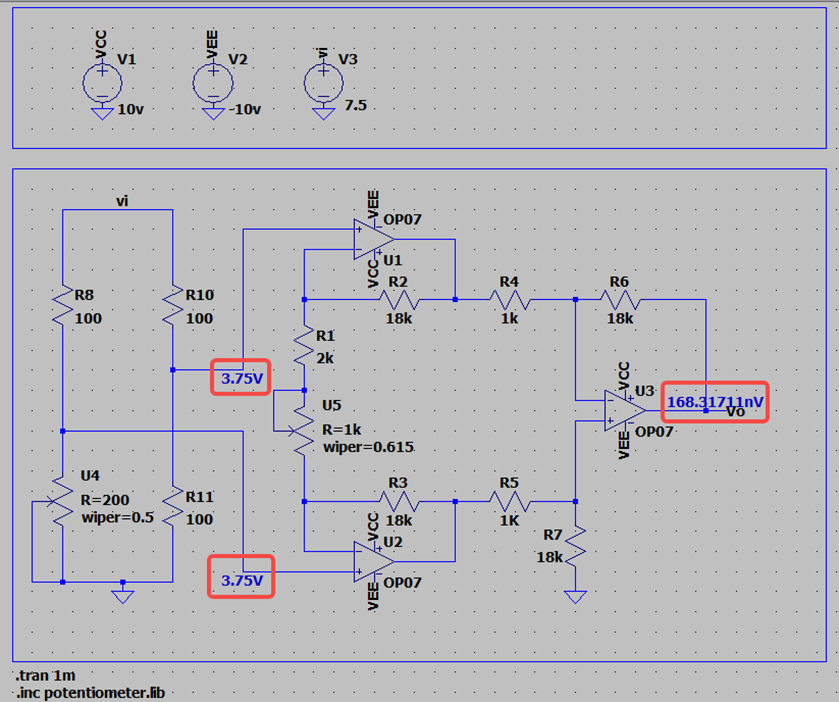

  1. 用电压表测量电路的输出电压,调节可变电阻,使输出电压接近零,如图所示image.png

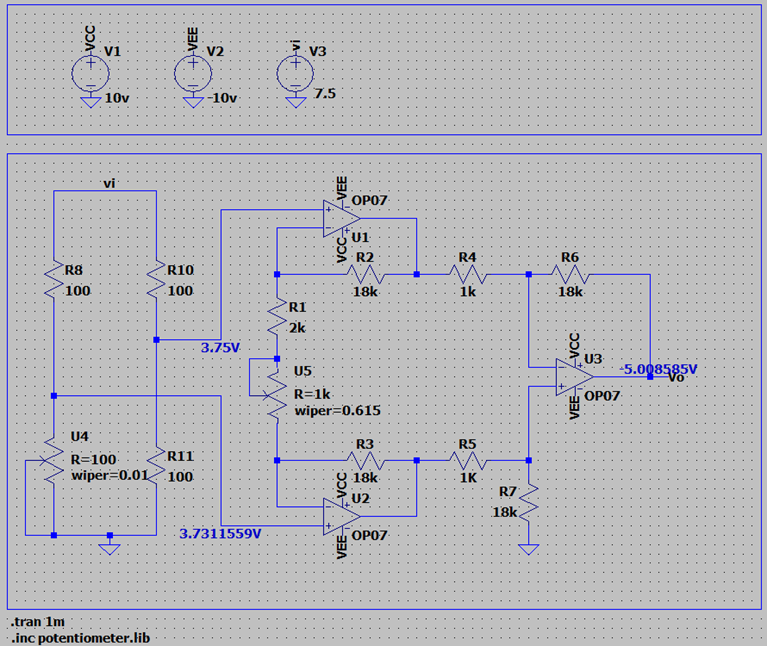

  2. 调节可变电阻,使其值改变1%,测量输出电压并记录image.pngimage.png

6-单电源集成运放交流耦合放大器

实验目标

1. 学习集成运放的单电源使用。

2. 了解交流耦合单电源集成运放放大器的特点。

3. 掌握交流耦合单电源集成运放放大器的测试方法。

实验步骤

1. LTspice界面上搭接电路(R=Rꞌ=100kR1=1kR2=10kC1=C3=100μFC4=0.1μFC2=1μFRL=10kΩ)。

2. 测试电源电压分压值和输出直流电压,并记录测试数据,如图所示。image.png

3. 在放大器的输入端加入频率为1kHz,有效值约为20mV的正弦电压信号,用示波器观察输出波形。

4. 调节输入信号幅度,在放大器的输出波形基本不失真情况下(用示波器观察),用示波器分别测量放大器的输入电压vi和输出电压vo,如图所示,求出Av

5. 改变输入信号频率f,测量不同f情况下的电压放大倍数。

6. 观察电路的幅频特性曲线,确定电路的上限频率和下限频率,如图所示。


7-全波精密整流电路

实验目标

1. 理解全波精密整流电路的工作原理

 2. 学会使用运放搭建全波精密整流电路,并对电路进行测试

实验步骤


1.       接通电源电压。

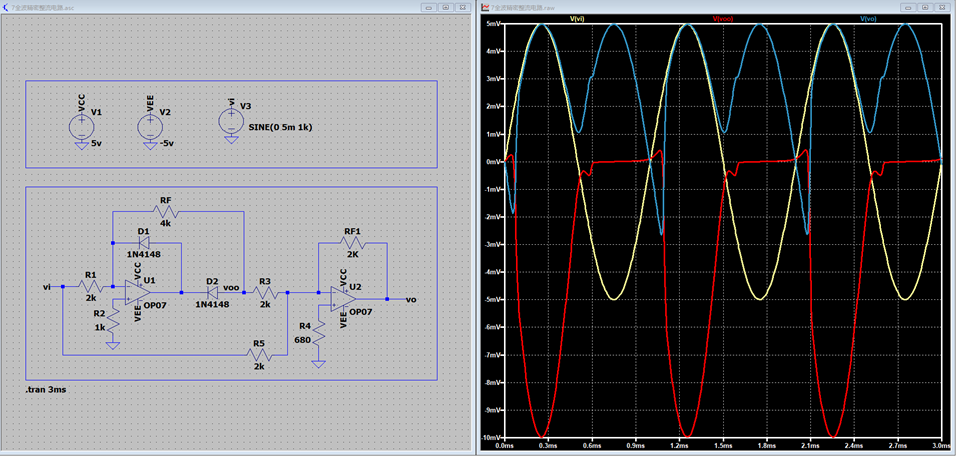

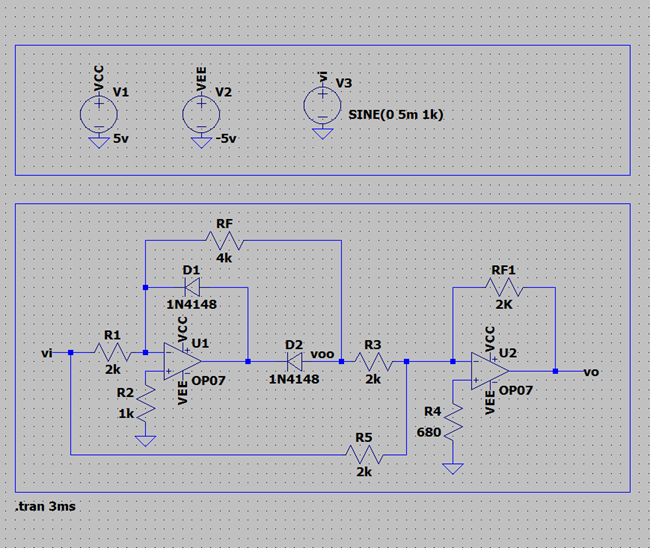

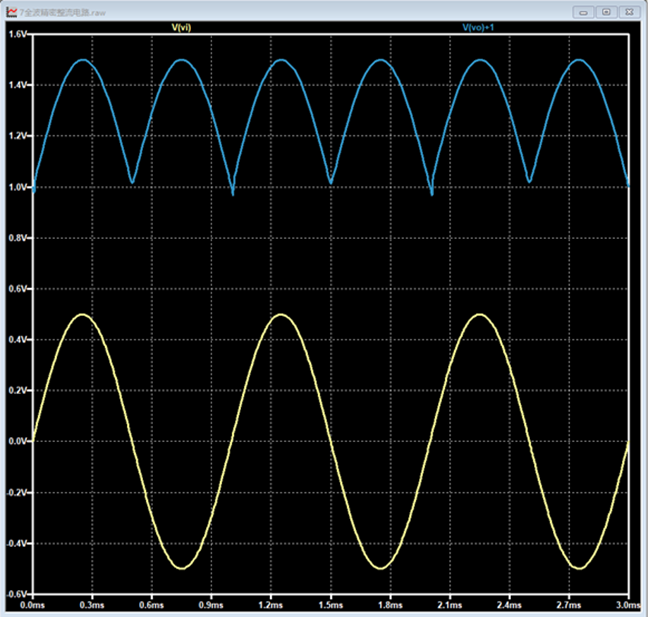

2.       在电路输入端接入峰值500mV,频率1kHz的正弦信号,观测输出波形,如图所示。image.png

3.       在电路输入端接入峰值100mV,频率1kHz的正弦信号,观测输出波形,如图所示。image.png


8-状态变量型有源滤波器

实验目标

1. 了解状态变量型有源滤波器的电路原理

2. 学会利用集成运放搭建状态变量型有源滤波器

实验步骤

LTspice界面上搭建电路(R1=R2=R3=51kR4~R10=10kC1=C2=1000pF)。


2. 接通电源电压。

3. 测试四种滤波器的波特图,并记录频率特性曲线以及相关频率,如图所示。image.pngimage.png


软硬件
元器件
ADOP07CQ
集成电路 通用运算放大器 单路 8引脚CERDIP封装
附件下载
基础题汇总.zip
基础题1-16的仿真文件
