2025 寒假在家一起练项目

一、项目介绍

本次有幸参与由电子森林精心举办的 2025 寒假在家一起练项目，在平台的选择中，我选择了平台5－CrowPanel ESP32 Display 4.3 英寸 HMI 开发板。这款开发板具备丰富的外设、强大的性能、足够多的内存和资源，并且配备了电阻触摸屏和矩阵LED灯，让我更好的完成本次活动的任务1 - 手写识别显示。

二、硬件介绍

项目采用 CrowPanel ESP32 Display 4.3 英寸 HMI 开发板，其主控为 ESP32-S3-WROOM-1-N4R2。该芯片基于先进的 Tensilica LX7 双核处理器，具备强大的运算能力，工作频率高达 240MHz ，支持 2.4GHz Wi-Fi 和蓝牙 5.0 双模通信，可轻松实现数据的无线传输与交互。

在硬件资源方面，这款开发板引出了丰富的外设。它配备了一块 4.3 英寸的 TFT LCD 触摸屏，分辨率为 480×272 像素，支持触摸操作，能够方便用户进行手写数字输入以及人机交互；同时，可以外接一个8*8的矩阵 LED 灯，可用于状态指示或简单的视觉反馈。开发板还引出了多个通用输入输出引脚（GPIO），方便连接各类传感器和执行器，如温度传感器、湿度传感器等，拓展系统功能。此外，它还具备 SPI、I2C 等通信接口，可与其他设备进行高速数据传输和通信。

三、方案框图和项目设计思路

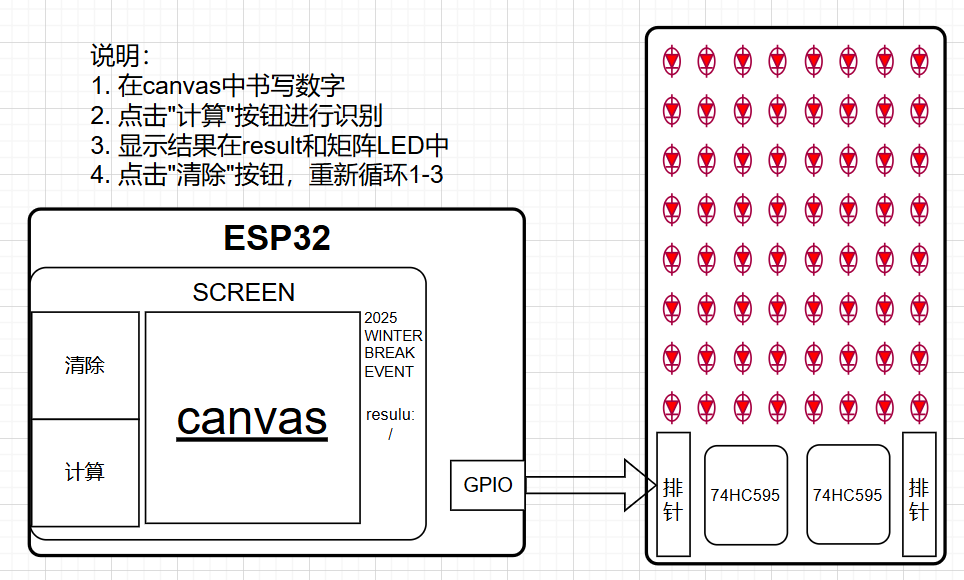

（一）方案框图

整体系统主要由 CrowPanel ESP32 开发板、电阻触摸屏手写输入、数据处理模块（在开发板内完成）以及结果输出模块（在屏幕和矩阵LED上显示识别结果）构成。手写输入模块获取用户手写数字信息，传递给数据处理模块，处理后结果通过结果输出模块展示。

（二）项目设计思路

1. 对采集到的图像执行预处理操作，包括二值化处理、去除无效区域，并将图像缩放至 30×30 尺寸。
2. 在完成图像预处理后，进行数字识别，通过计算汉明距离实现数据匹配，从而得出最佳匹配结果。
3. 显示界面部分，借助定时器持续刷新 LED 矩阵，以实现实时动态展示。

四、软件流程图和关键代码介绍

在软件层面，本项目基于 Arduino 平台进行开发，运用 LVGL、LovyanGFX、Ticker 三个库辅助构建整体工程架构。在 UI 开发过程中，采用 EEZ studio 图形化工具对 LVGL 的 UI 进行配置。

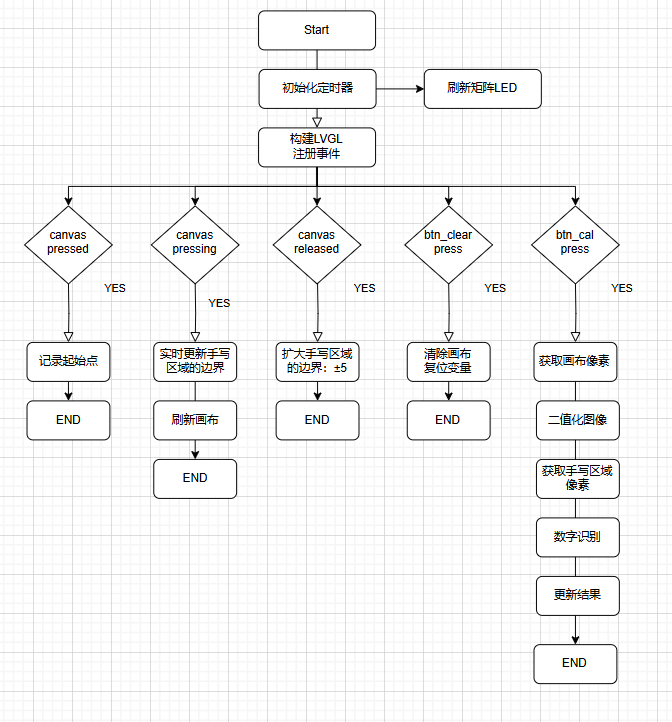

（一）软件流程图

（二）关键代码

//矩阵LED相关
#include <Ticker.h>
Ticker timer;

const int dataPin = 18;    // DIN
const int clockPin = 17;   // SRCLK
const int latchPin = 38;    // RCLK

void shiftOutData(byte row, byte data) {
  digitalWrite(latchPin, LOW);
  shiftOut(dataPin, clockPin, MSBFIRST, data);
  shiftOut(dataPin, clockPin, MSBFIRST, row);
  digitalWrite(latchPin, HIGH);
}

void onTimer(){
  if(canvas_dig == -1)
    return;

  for(int i = 0; i < 8; i++){
    shiftOutData((1<<i), dig_num[canvas_dig*8+i]);
  }
}

void setup()
{
  pinMode(latchPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
  pinMode(dataPin, OUTPUT);
  timer.attach(0.001, onTimer);  // 0.1秒 = 100毫秒
}

// 手写板记录图像的三个过程

// 写字板按下
void action_canvas_pressed(lv_event_t * e) {
  lv_indev_t * indev = lv_indev_get_act();
  lv_point_t p;
  lv_indev_get_point(indev, &p);

  lastPoint = p; // 记录按下时的点作为起点
  lastPoint.x -= canvas_off_x;
  lastPoint.y -= canvas_off_y;
}
// 写字板未松手
void action_canvas_pressing(lv_event_t * e) {
  lv_indev_t * indev = lv_indev_get_act();
  lv_point_t currentPoint;
  lv_indev_get_point(indev, &currentPoint);

  currentPoint.x -= canvas_off_x;
  currentPoint.y -= canvas_off_y;

  //实时更新边界
  if(currentPoint.x < min_point.x)
    min_point.x = currentPoint.x;

  if(currentPoint.y < min_point.y)
    min_point.y = currentPoint.y;

  if(currentPoint.x > max_point.x)
    max_point.x = currentPoint.x;

  if(currentPoint.y > max_point.y)
    max_point.y = currentPoint.y;

  // 创建一个包含两个点的数组
  lv_point_t points[2] = {lastPoint, currentPoint};

  // Serial.print("Pressing at x: ");
  // Serial.print(points[1].x);
  // Serial.print(", y: ");
  // Serial.println(points[1].y);

  // Serial.print("LastPressing at x: ");
  // Serial.print(points[0].x);
  // Serial.print(", y: ");
  // Serial.println(points[0].y);
  // Serial.println("");


  lv_canvas_draw_line(objects.dig_canvas, points, 2, &line_dsc); //画线
  lastPoint = currentPoint; // 更新最后一点的位置
  lv_obj_invalidate(objects.dig_canvas); // 刷新
}
// 写字板松手
void action_canvas_released(lv_event_t * e) {
  min_point.x -= 5;
  min_point.y -= 5;
  max_point.x += 5;
  max_point.y += 5;

  // Serial.print("min_x = ");
  // Serial.print(min_point.x);
  // Serial.print("   min_y = ");
  // Serial.println(min_point.y);

  // Serial.print("max_x = ");
  // Serial.print(max_point.x);
  // Serial.print("   max_y = ");
  // Serial.println(max_point.y);
}

// 数字识别和显示的代码

//计算按键按下
void action_btn_cal_press(lv_event_t * e)
{
  //Serial.println("action_btn22_pressed");

  // 计算总像素数
  size_t pixel_count = canvas_width * canvas_height;

  //获取画布的图像描述符
  const lv_img_dsc_t *img_dsc = (const lv_img_dsc_t *)lv_canvas_get_img(objects.dig_canvas);
  if (!img_dsc) {
    printf("无法获取画布图像描述符\n");
    return;
  }

  // 获取图像头信息
  lv_img_header_t header;
  lv_res_t res = lv_img_decoder_get_info(img_dsc, &header);
  if (res != LV_RES_OK) {
    printf("无法获取图像头信息\n");
    return;
  }

  const lv_color_t *buf = (const lv_color_t *)img_dsc->data;

  // 分配内存用于存储二值化后的图像
  uint8_t *binary_image = (uint8_t *)malloc(pixel_count * sizeof(uint8_t));
  if (!binary_image) {
    printf("内存分配失败\n");
    return;
  }

  // 遍历每个像素进行二值化处理
  for (size_t i = 0; i < pixel_count; ++i) {
    if (buf[i].full == 0xFFFF) { // 如果是纯白（背景），注意这里是16位颜色格式
      binary_image[i] = 0;
    } else { // 不是白色即认为是前景（数字部分）
      binary_image[i] = 1;
    }
  }

  uint8_t writePic_width = max_point.x - min_point.x;
  uint8_t writePic_height = max_point.y - min_point.y;

  // 获取手写区域像素
  uint8_t *vaildDig_image = (uint8_t *)malloc(writePic_width * writePic_height * sizeof(uint8_t));
  for (int y = min_point.y; y < max_point.y; ++y) {
      for (int x = min_point.x; x < max_point.x; ++x) {
          vaildDig_image[(y-min_point.y) * writePic_width + (x-min_point.x)] = binary_image[y * canvas_height + x];
      }
  }
  // for (int y = 0; y < writePic_height; ++y) {
  //   for (int x = 0; x < writePic_width; ++x) {
  //       printf("%d ", vaildDig_image[y * writePic_width + x]);
  //   }
  //   printf("\n");
  // }
  //printf("----------------------\n");

  // 转化成30*30的大小
  uint8_t *resized_image = (uint8_t *)malloc(TARGET_WIDTH * TARGET_HEIGHT * sizeof(uint8_t));
  resize_image(vaildDig_image, resized_image, writePic_width, writePic_height, TARGET_WIDTH, TARGET_HEIGHT);
  for (int y = 0; y < TARGET_HEIGHT; ++y) {
      for (int x = 0; x < TARGET_WIDTH; ++x) {
          printf("%d ", resized_image[y * TARGET_WIDTH + x]);
      }
      printf("\n");
  }

  // 识别图像
  canvas_dig = findBestMatch(dig_templates, resized_image);
  printf("dig = %d\n",canvas_dig);
  printf("------------------------------\n");

  String strCanvasDig = String(canvas_dig);
  char text[10]; // 创建一个足够大的字符数组
  strCanvasDig.toCharArray(text, sizeof(text));

  lv_label_set_text(objects.lable_res, text);

  // 清理资源
  free(resized_image);
  free(vaildDig_image);
  free(binary_image);
  //Serial.println("action_btn22_pressed end");
}

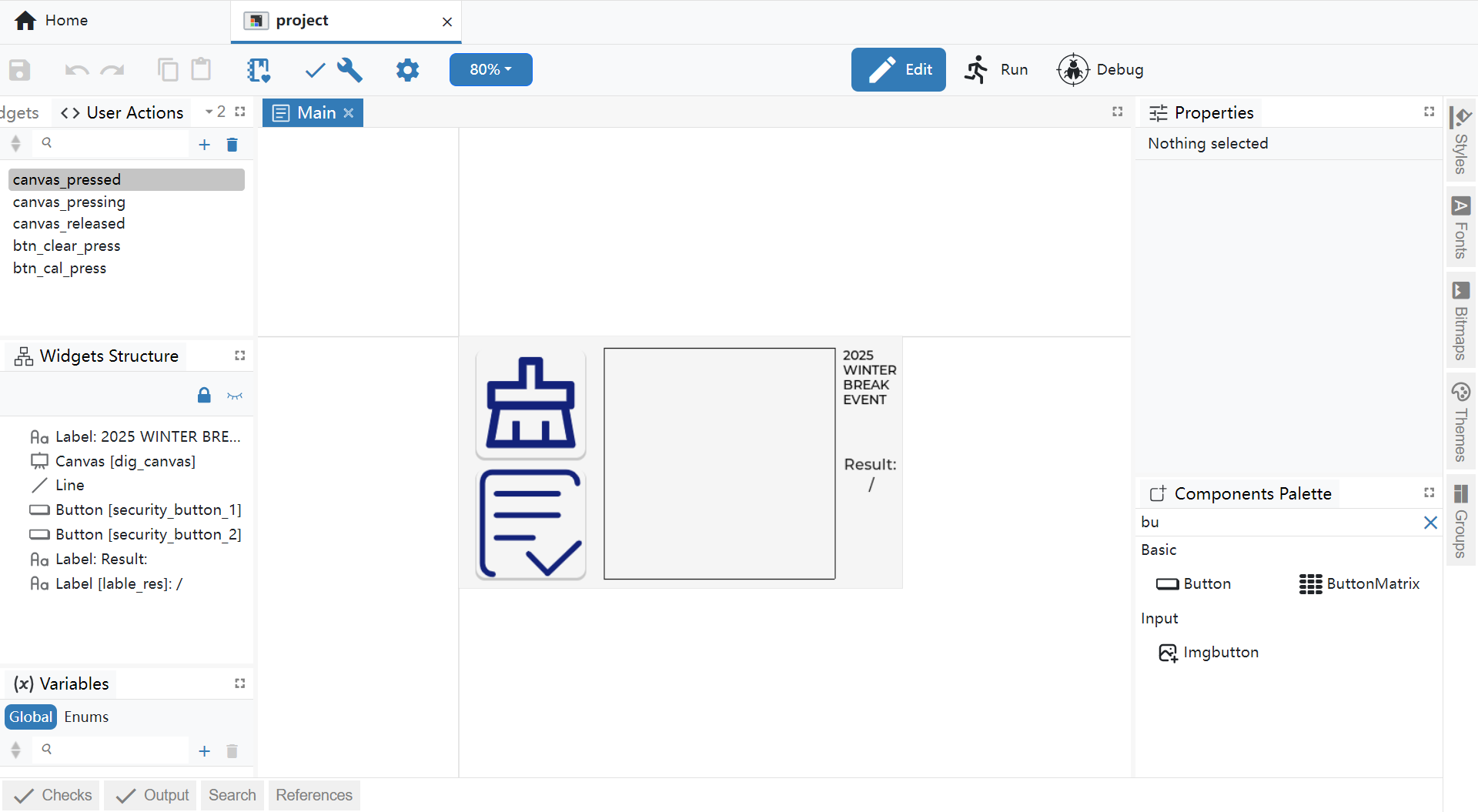

（三）EEZ studio界面

在左上方可以看到有5个定义的触发事件，在左侧可以看到使用了哪几个控件

五、功能展示图及说明

（一）说明

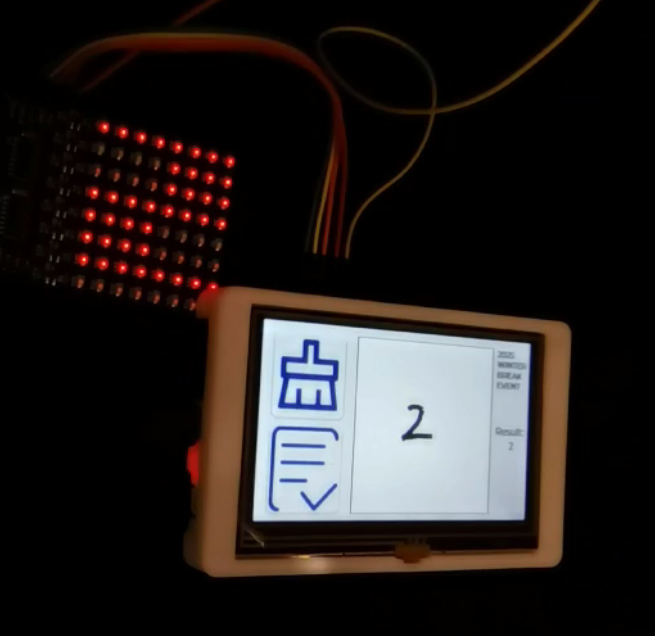

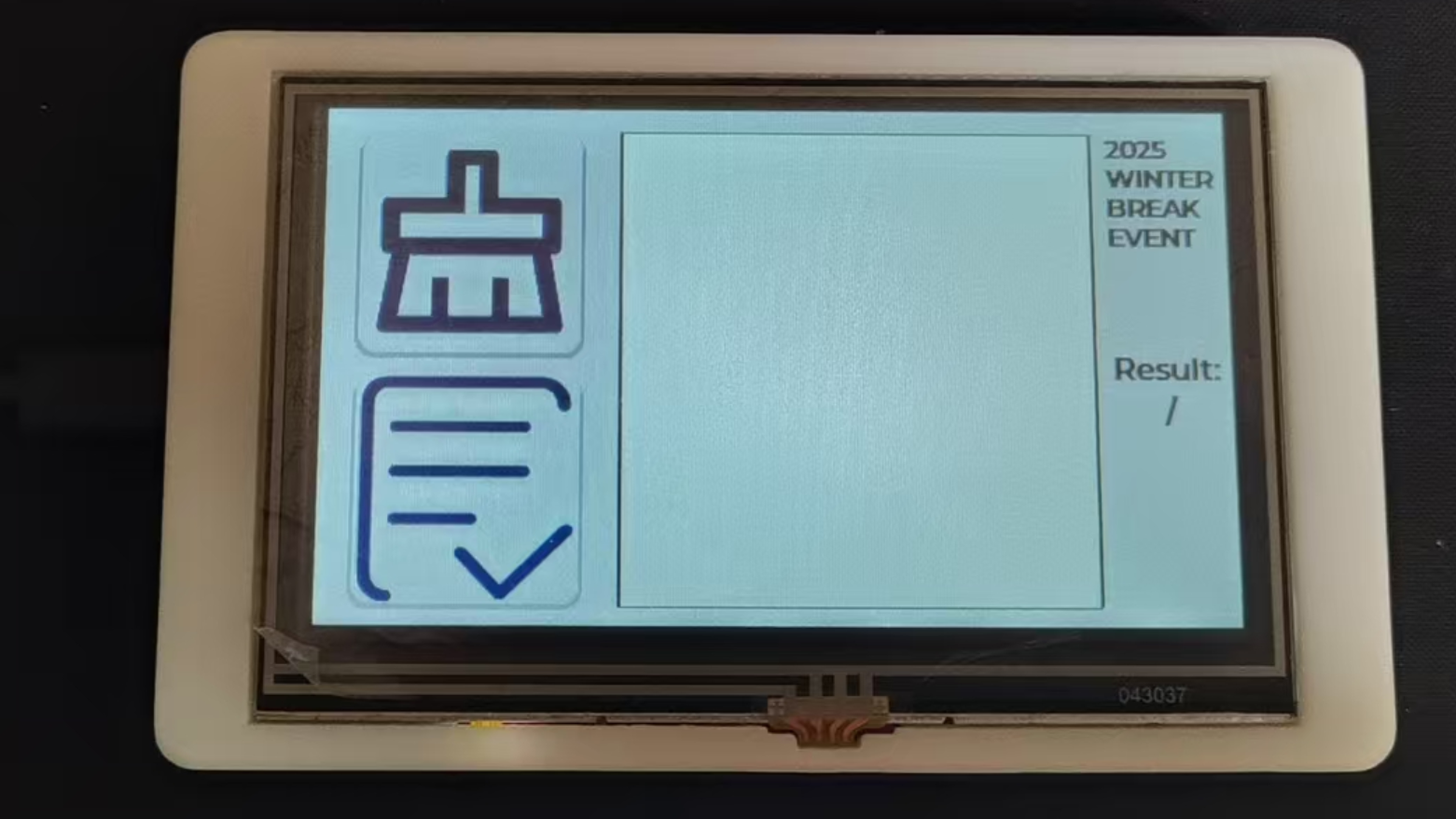

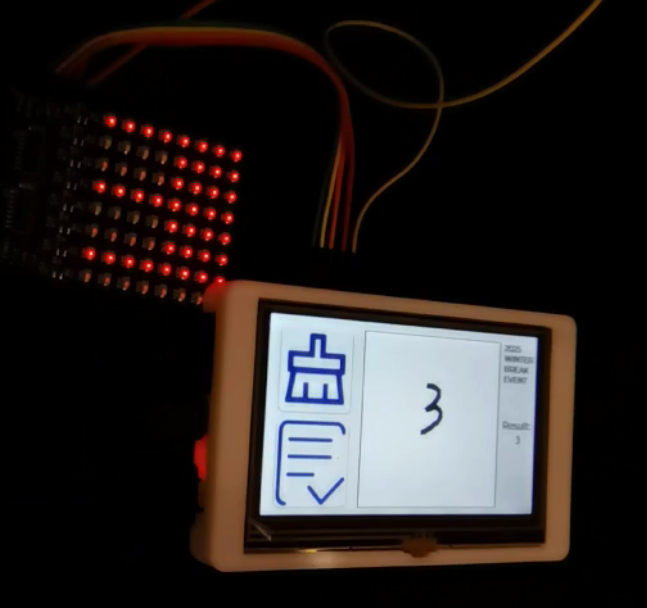

在 CrowPanel ESP32 开发板的触摸屏指定区域，可通过手指或触摸笔进行手写数字输入。完成输入后，点击识别按键，系统将自动执行识别操作，并在屏幕右侧 “result” 区域显示识别出的数字，同时在矩阵 LED 上同步刷新该数字。例如，当手写数字 “5” 时，系统精准识别并在屏幕特定区域显示 “5”，这一过程表明系统的识别功能运行正常。

（二）功能展示图

六、项目中遇到的问题和解决方法

1. 图像预处理效果不佳：写的算法有点问题，在将有效区域提取出来的时候，总是在越界操作，导致数据一直不太正确。操作vaildDig_image 的时候没有将min_point.y 和 min_point.x减去掉

修改后的代码

  // 获取手写区域像素
  uint8_t *vaildDig_image = (uint8_t *)malloc(writePic_width * writePic_height * sizeof(uint8_t));
  for (int y = min_point.y; y < max_point.y; ++y) {
      for (int x = min_point.x; x < max_point.x; ++x) {
          vaildDig_image[(y-min_point.y) * writePic_width + (x-min_point.x)] = binary_image[y * canvas_height + x];
      }
  }

2. 数字识别：需先将数据导出，随后开展模型训练或模板匹配工作。因为训练数据获取难度较大，并且需要细致的参数调整与优化。所以拿到数据后用哪一种方式都可以。
3. 在年前完成了 SquareLine Studio 的注册并搭建了基础开发环境，但该软件试用期限仅为一个月。当准备开展任务时，发现软件已过期无法使用。解决措施如下：1. 寻求特殊授权或解决方案（未找到）。2. 筛选其他替代软件，最终选用 EEZ Studio。

七、对本次活动的心得体会

1. 技术能力提升：通过本次项目，深入学习了手写数字识别的原理和技术，掌握了 CrowPanel ESP32 开发板的使用，以及在 Arduino IDE 环境下进行代码编写和调试
2. 掌握了几种常用的图像处理方式：二值化、提纯、缩放图片、汉明距离计算、模板匹配
3. 问题解决能力：在项目中遇到各种难题，通过查阅资料、尝试不同方法，最终成功解决，锻炼了自己独立解决问题的能力。
