2025寒假练 - 使用“CrowPanel ESP32 Display 4.3”实现手写数字识别显示

内容介绍

基于ESP32-S3的手写数字识别系统项目报告

首先是一些感想，很早就参加了本次活动，但是寒假忙小论文再加上拖延症发作，一直到最后才是整本次活动的内容。以前有ST系列单片机的经验，但接触esp32s3还是第一次。整个开发过程中遇到了许许多多古怪的bug，可能也有自己容易钻牛角尖的原因，经常一个问题卡一下午得不到进展。最让我记忆深刻的屏幕闪烁的问题，因为esp内部ram有效，就需要分配lvgl的屏幕缓冲区到外部SPIRAM，但是分配以后，不触摸屏幕则显示正常。一旦触摸屏幕，整个屏幕就会快速闪烁。我找找了方方面面各种各样的原因，尝试了各种不同的刷新和缓存方式，但是最终问题出现的原因是在SDK Config中把相关Catch缓存设置好就能解决。种种“心酸”就不一一列举了。可惜因为拖延症，在最后一天才勉强完成任务，而且项目还有很多可以完善优化的地方。但是作为从零开始接触ESP32S3，又是在较短的时间里高强度的学习、调试，我真切感到自己有了很多收获。期待下次的训练营活动。

（以下正文开始）

然后对了在神经网络部署部分由于实在没时间整tensflow的环境了所以采用了纯C代码，自己在ESP32s3上做了适配通过挂载挂载SPIFFS文件系统读取网络模型参数。然后优化RAM使用空间折腾了好久好久!（需要更大的RAM）

以下是我参考的纯C神经网络代码链接：

https://gitee.com/li_ximing/CNNhandWritenRecognition

项目介绍和硬件资源

本项目基于ESP32-S3微控制器实现嵌入式手写数字识别系统，通过触摸屏采集用户输入的手写数字图像，利用轻量化神经网络进行实时推理识别。使用LVGL编程在LCD屏幕上设定一个正方形的写字区域在写字区域里书写0-9的数字对书写的数广进行识别，并将识别的数字传递给灯板，在灯板上进行显示（灯板信息）

硬件模块型号参数功能说明

主控芯片 ESP32-S3-WROOM-1-N4R2 双核240MHz，4MB Flash 2MB SPIRAM（为什么不多给我点RAM？）

屏幕：TFT-LCD屏幕，分辨率：480*272，触摸类型：电阻式触摸屏，屏幕驱动：NV3047其他接口：1*TF卡槽，2*GPIO, 1*Speak, 2*UART1, 1*UARTO

在esp32S3上完成手写数字识别后，还需要点亮LED灯矩阵。LED灯矩阵的相关信息如下。

资源：8*8共64颗单色LED灯，封装大小～0603

两颗串-并变换、SOIC-16封装的74HC595D、2颗0603封装的电源去耦电容。

方案框图和项目设计思路

(1) 首先在ui.screen中初始画布控件，然后因为200*200像素占用的空间比较大，所以要把它初始化到外部SPIRAM上。

刚开始我想当然的想法时，可以不可以给画布绑定一个触摸事件，然后只有在触摸画布区域的时候可以开始进行手写。然后捣鼓了好久，发现只能触发“点击”事件，但是持续按压的情况下无法跳转到画布绑定的事件。默认是到在main中初始化绑定的my_touchpad_read中了。因为自己是第一次接触lvgl，折腾了半天没有成功，时间又很有限只能退而求其次在my_touchpad_read函数中通过判断屏幕区域来进行手写数字识别。

通过电阻式触摸笔在屏幕的数字手写区域输入0-9任意一个数字，屏幕对应显示手写数字，并将200*200的手写区域内图像压缩保存为28*28的二值化图像数据；

(2) 点击识别按钮后，首先会对屏幕区域的手写数字进行处理，最后是一个30*30的二值化图像数据按照相应格式输入已经训练好的神经网络中，经过计算后，输出识别的数字，并通过LED点阵显示；

(3) 点击清除按钮，清除屏幕上的手写数据。

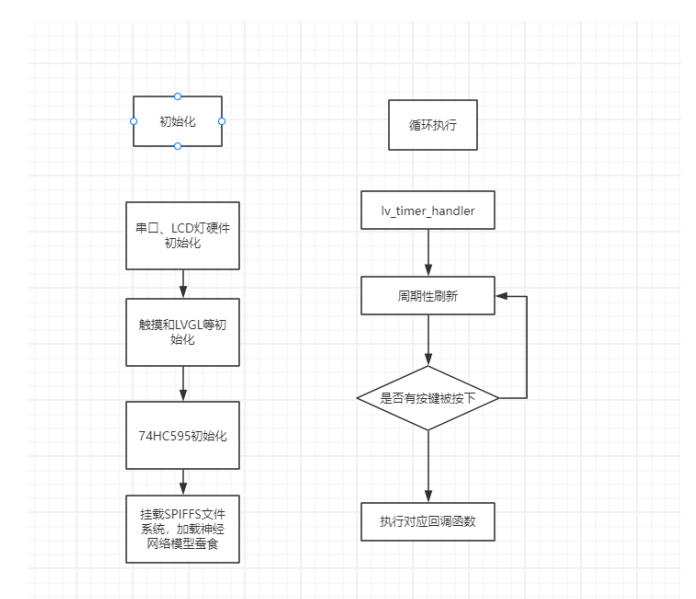

关键代码和流程图

首先抱歉了，时间紧张流程图画的简陋，然后我多介绍一点重要的函数。

简单的初始化部分略过，没什么价值。

首先是这三个函数

 free_8bit = esp_get_free_internal_heap_size();        //内部RAM

 free_spiram = heap_caps_get_free_size(MALLOC_CAP_SPIRAM);   // PSRAM

 min_free = heap_caps_get_minimum_free_size(MALLOC_CAP_8BIT); //历史最小剩余内存

负责来实时监控ESP32S3的RAM使用情况。因为是第一次接触我这次活动里在RAM分配上花费的时间非常多。后面就养成每分配一次较大的空间就查看一下RAM的使用情况。

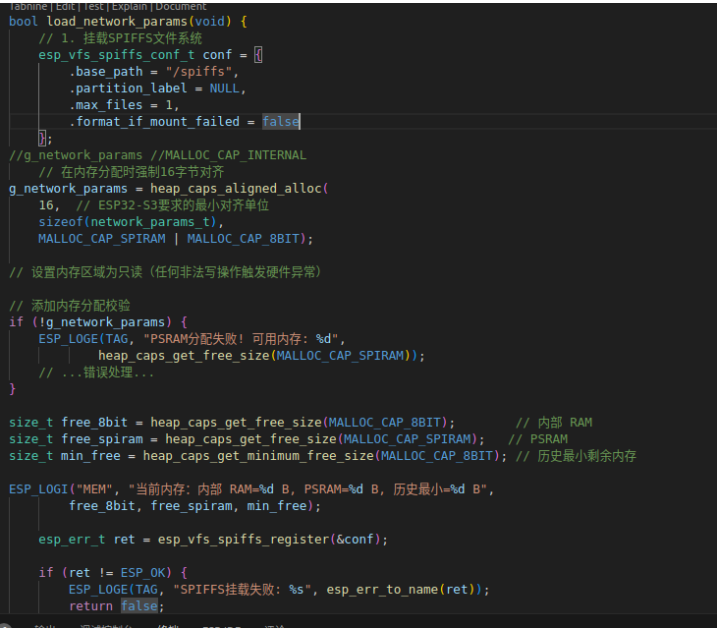

然后就是load_network_params（）函数，它负责加载SPIFFS文件系统，并从.txt文件中加载训练好的神经网络模型参数。

如图所示，为部分加载代码。代码里有几个需要尤其关注的点，比如这里

//添加内存分配校验

if (!g_network_params) {

    ESP_LOGE(TAG, "PSRAM分配失败!可用内存: %d",

            heap_caps_get_free_size(MALLOC_CAP_SPIRAM));

    // ...错误处理...

}

每次分配完内存以后，一定一定要检查下是否分配成功。我有好多次都是RAM用完了，没有分配成功足够大的空间，导致后续使用的时候会报内存越界。

另外还有即使内存分配成功了如果不修改esp-idf的优化选项已分配的大块内存空间后续可能会被占用，我有遇到过从在分配后检验读取的网络参数是正确的，但是在初始化后的UI回调函数中再次检查发现内存被破坏了。

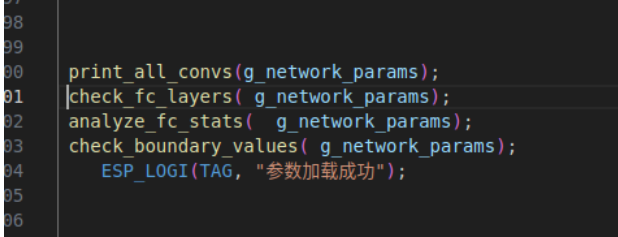

后续我写了四个检查函数，来分别打印神经网络各个层的参数来确保读取成功。

最后就是在触摸读取函数

static lv_point_t points_array[3000]; // 存储触摸轨迹
static uint16_t point_count = 0;
#define BRUSH_RADIUS 8
void my_touchpad_read(lv_indev_drv_t *indev_driver, lv_indev_data_t *data) {
    static lv_point_t last_point = {0, 0};
    static bool is_touching2 = false;
    const uint16_t dead_zone = 1;


   // static lv_point_t prev_point = {0};


    // 1. 直接读取触摸状态，不依赖时间/空间过滤
    bool hardware_touched = touch_touched();

    if (hardware_touched) {
        lv_point_t current_point = {(short)touch_last_x, (short)touch_last_y};


        // 2. 仅过滤微小移动，但不影响状态机
        if (abs(current_point.x - last_point.x) > dead_zone ||
            abs(current_point.y - last_point.y) > dead_zone) {
            last_point = current_point;
        }


        data->point = last_point;
        //data->state = LV_INDEV_STATE_PR; // 只有硬件触摸，状态保持 PRESSED
        data->state = LV_INDEV_STATE_PRESSED; // 只要硬件触摸，状态保持 PRESSED
        is_touching2 = true;
        if(((150<data->point.x)&&(data->point.x<350))&&((50<data->point.y)&&(data->point.y<250)))
        {

             lv_point_t curr_point = {
                .x =(short int) (data->point.x - lv_obj_get_x(canvas)),
                .y = (short int)(data->point.y - lv_obj_get_y(canvas))
            };
            //Serial.print("运行到这里了");


            lv_draw_line_dsc_t line_dsc;
            lv_draw_line_dsc_init(&line_dsc);
            line_dsc.color = lv_color_white();
            line_dsc.width = 8;


            // 存储轨迹点
            if(point_count < sizeof(points_array)/sizeof(points_array[0])) {
                points_array[point_count++] = curr_point;
            }
        // raw_bitmap[curr_point.x][curr_point.y] = 1;
        // for (int a = 0; a< 10; a++) {
        //     raw_bitmap[curr_point.x+a][curr_point.y+a] = 1;
        // }
        //  for (int b = 0; b< 10; b++){
        //     raw_bitmap[curr_point.x-b][curr_point.y-b] = 1;
        //  }
    for (int dx = -BRUSH_RADIUS; dx <= BRUSH_RADIUS; dx++) {
        for (int dy = -BRUSH_RADIUS; dy <= BRUSH_RADIUS; dy++) {
            // 计算当前点坐标
            int x = curr_point.x + dx;
            int y = curr_point.y + dy;
            // 检查边界
            if (x < 0 || x >= CANVAS_WIDTH || y < 0 || y >= CANVAS_HEIGHT) continue;
            // 圆形判断（仅填充圆形区域内点）
            if (dx*dx + dy*dy <= BRUSH_RADIUS * BRUSH_RADIUS) {
                raw_bitmap[x][y] = 1; // 设置像素
            }
        }
    }

            // ESP_LOGW(TAG, "ESP_LOGW test!\n");
            // lv_color_t c = lv_color_hex(0x123456);
            // // 绘制线段
            // for(int tmepi=0;tmepi<point_count;tmepi++)
            // {
            //     lv_canvas_set_px(canvas, curr_point.x, curr_point.y, c);
            // }
           // ESP_LOGW(TAG, "持续按压中\n");
               lv_canvas_draw_line(canvas, points_array, point_count, &line_dsc);
            //prev_point = curr_point;
            //prev_point = curr_point;
            //lv_obj_invalidate(canvas);
        }
    } else {
        data->state = LV_INDEV_STATE_RELEASED;
        is_touching2 = false;



        lv_obj_invalidate(canvas);
        int temp2;
        for(temp2 = 0;temp2<point_count+2;temp2++)
        {
              points_array[temp2].x = 0;
              points_array[temp2].y = 0;
        }
        point_count=0;

        //Serial.println("hardware_touched是错误状态");
    }
   // 局部刷新优化
    // lv_area_t area;
    // lv_area_set(&area,
    //            prev_point.x - 8, prev_point.y - 8,
    //            canvas_point.x + 8, canvas_point.y + 8);
    // lv_obj_invalidate_area(canvas, &area);
    // 调试输出
    // Serial.printf("Touch: x=%d, y=%d, state=%s\n",
    //              data->point.x,
    //              data->point.y,
    //              data->state == LV_INDEV_STATE_PRESSED ? "PRESSED" : "RELEASED");


        // Serial.printf("Touch: x=%d, y=%d, state=%s\n",
        //          curr_point.x,
        //          curr_point.y,
        //          data->state == LV_INDEV_STATE_PRESSED ? "PRESSED" : "RELEASED");
}

手写数字对触摸灵敏度要求不太高，设置时间死区有时候反而会有断触的风险。我就只做了空间上的消抖处理，当移动范围超过设定的像素点时，esp32s3才会记录触点信息。默认判断只要保持按压状态，则始终会读取数据。canvs画布上的笔画效果，用lvgl中的画笔控件和draw_line接口就可以实现。然后在触摸区域数据读取上通过“画圆” 模拟画笔的效果。


     for (int dx = -BRUSH_RADIUS; dx <= BRUSH_RADIUS; dx++) {
        for (int dy = -BRUSH_RADIUS; dy <= BRUSH_RADIUS; dy++) {
            // 计算当前点坐标
            int x = curr_point.x + dx;
            int y = curr_point.y + dy;
            // 检查边界
            if (x < 0 || x >= CANVAS_WIDTH || y < 0 || y >= CANVAS_HEIGHT) continue;
            // 圆形判断（仅填充圆形区域内点）
            if (dx*dx + dy*dy <= BRUSH_RADIUS * BRUSH_RADIUS) {
                raw_bitmap[x][y] = 1; // 设置像素
            }
        }
    }

总结和硬件展示

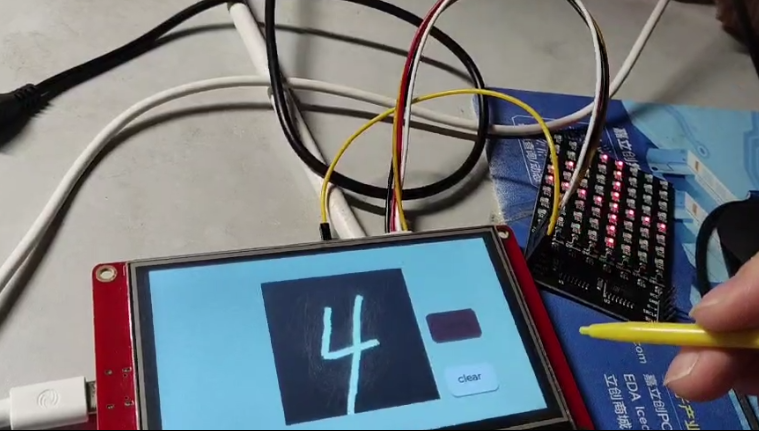

在画布区域进行触摸手写数字，在点击begin按钮控件后，led灯屏会显示识别结果，led灯屏2s后会自动熄灭

同时通过串口也会打印识别结果和”图案“。如图上画×的区域是有笔记的区域，.是空白区域，这一部分是我之前调试的时让它打印的，把输入给神经网络模型的数据通过串口打印出来，可以最后校验一下输入数据有没有问题。

最后是感谢部分，其实前面在代码部分阐述问题时，也断断续续讲了很多了，时间比较紧张又是初次接触，最后的效果不太好，0-9十个数字只有5个能正常识别。一部分是因为网络结构不太好，全连接层占用的参数量比较大；另一部分是为节省RAM空间做了从double到float的量化，手法也很粗暴，是直接截取的。最终导致精度不太理想。
但是总体上，我觉得收获非常大，感谢平台举行的此次活动。下次我会继续参加（下次肯定留足时间，效果肯定比这次好！）
