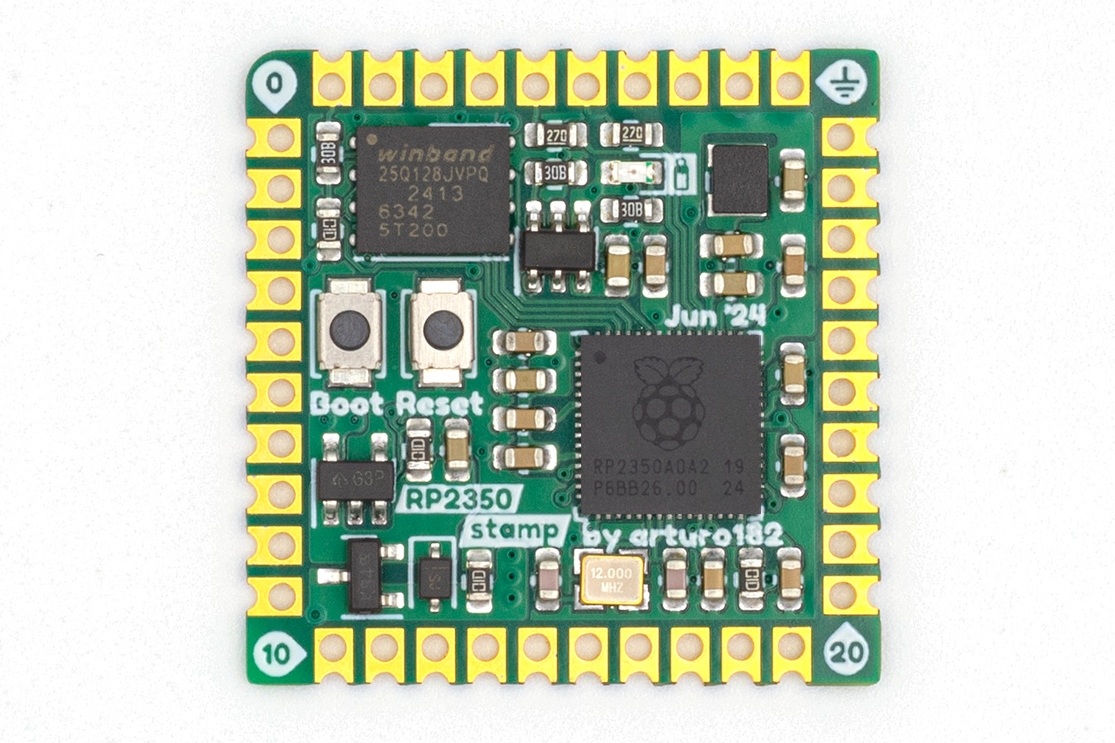

邮票板的创建是为了让您能够在设计中使用树莓派RP2350A,而无需焊接小间距QFN芯片或担心大量外部电路。
RP2350邮票板与我们之前的RP2040邮票板引脚兼容。
您只需要一个5V电源或LiPo电池即可开始使用。邮票板将负责充电和切换电源。
带有2mm间距的城堡式边缘可以直接手工焊接至载体板,与引脚头一起使用以增加灵活性,或使用FlexyPins无焊接连接,
FlexyPins是为带有城堡式边缘的模块设计的弹簧连接器。您可以在许多PCB程序中找到相应的焊盘图形。
邮票板尺寸仅为1英寸×1英寸,功能丰富:
- 16MB闪存
- 500mA 3.3V LDO
- 所有30个GPIO引出
- LiPo供电和充电电路(带充电LED)
- USB引出
- SWD引出
- 复位按钮
- 启动选择按钮
- 12MHz晶振
当然,还有树莓派RP2350本身所具备的一切:
- 双核ARM Cortex-M33或Hazard3 @ 150MHz
- 520kB SRAM
- 2个UART
- 2个SPI
- 2个I2C
- 24个PWM通道
- 12个PIO状态机
- 1个HSTX外设
- 支持主机和设备的USB
RP2350带有预编程的ROM UF2引导加载程序,通过将BOOTSEL引脚拉低并复位,或双击复位按钮(如果固件支持),您可以使用USB磁盘驱动上传新固件。
