一、创意方向介绍

目前，学生宿舍等大量装配非智能灯，同时为上床下桌，睡前下床关灯非常不便。因此，设计这款智能化开关灯装置。使用小型太阳能板和电池的组合，使得布线免于混乱。增加语音模块和光强模块，使得可以根据光强和语音控制开关灯。ESP32-C6支持wifi，即使宿舍没有局域网也可以控制该设备开关灯。

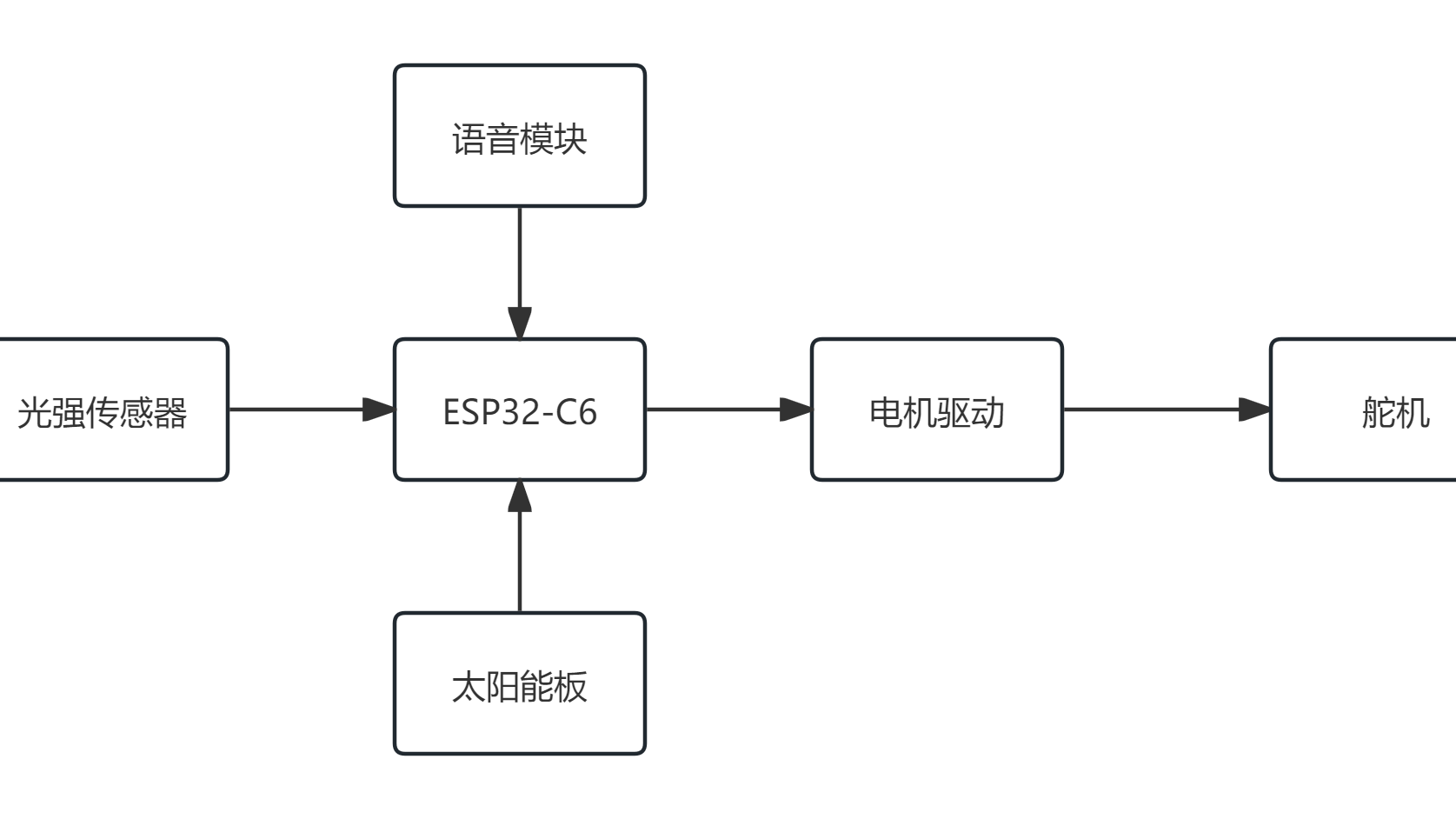

二、框图

使用ESP32-C6作为主控，控制系统运行，连接互联网，校准系统时间，监测电池电压。

使用光强传感器监测室内光照强度，使其可以根据光照强度开灯。

使用太阳能板作为系统供电。

使用语音识别模块将语音指令转化为数字信号，控制系统开关。

三、器件选型

3.1 主控

该系统主要需要原生的低功耗WIFI支持、wifi-meshi功能，以及低功耗处理器。因此选用ESP32-C6，以下是其部分特性。

ESP32-C6 是乐鑫首款支持 Wi-Fi 6 的 SoC，集成 2.4 GHz Wi-Fi 6、Bluetooth 5 (LE) 和 802.15.4 协议，能够为物联网产品提供行业领先的射频性能、完善的安全机制和丰富的内存资源。它搭载一个时钟频率最高 160 MHz 的高性能 RISC-V 32 位处理器，和一个时钟频率最高 20 MHz 的低功耗 RISC-V 32 位处理器，内置 512 KB SRAM，320 KB ROM，并支持外接 flash。ESP32-C6 拥有 30 个 (QFN40) 或 22 个 (QFN32) 可编程 GPIO 管脚，支持 SPI、UART、I2C、I2S、RMT、TWAI、PWM、电机控制 PWM 和 SDIO。它还集成了一个 12 位 ADC 和一个温度传感器。

3.2 电机驱动

此处舵机负载不大，大多数电机驱动都可满足，选用TB6612即可。

3.3 舵机

考虑到部分灯具开关老化，所需的按压力度较大，保险起见，选用20KG的舵机，简易选用180度舵机即可，编程简单。同时，最好搭配金属舵盘，降低舵盘碎裂的风险。

3.4 光强传感器

此处不需要高精度测量光的强度，因此一般的光敏电阻也可以满足要求，配合电阻分压电路即可。

四、总结

本项目设计了一款具有物联网功能的自动开关灯装置，具有wifi功能，可以不依赖于外部局域网。具有感光器，可以实现依亮度实现开关灯的功能。同时，配备的太阳能板可以使该设备做到完全不需要连线，有光线照射即可。
