一、创意方向介绍

目前，虽然智能门锁已大量普及，但是绝大多数人受限于经常搬家、成本等因素，并不能更换自家的老式门锁。这套通过摄像头代替猫眼的功能，进而将摄像头、NFC和指纹模块所需的电缆从猫眼引出。因为福字和对联的存在，也不会有碍观瞻。通过控制舵机，即可实现大部分门锁的开启。

二、框图

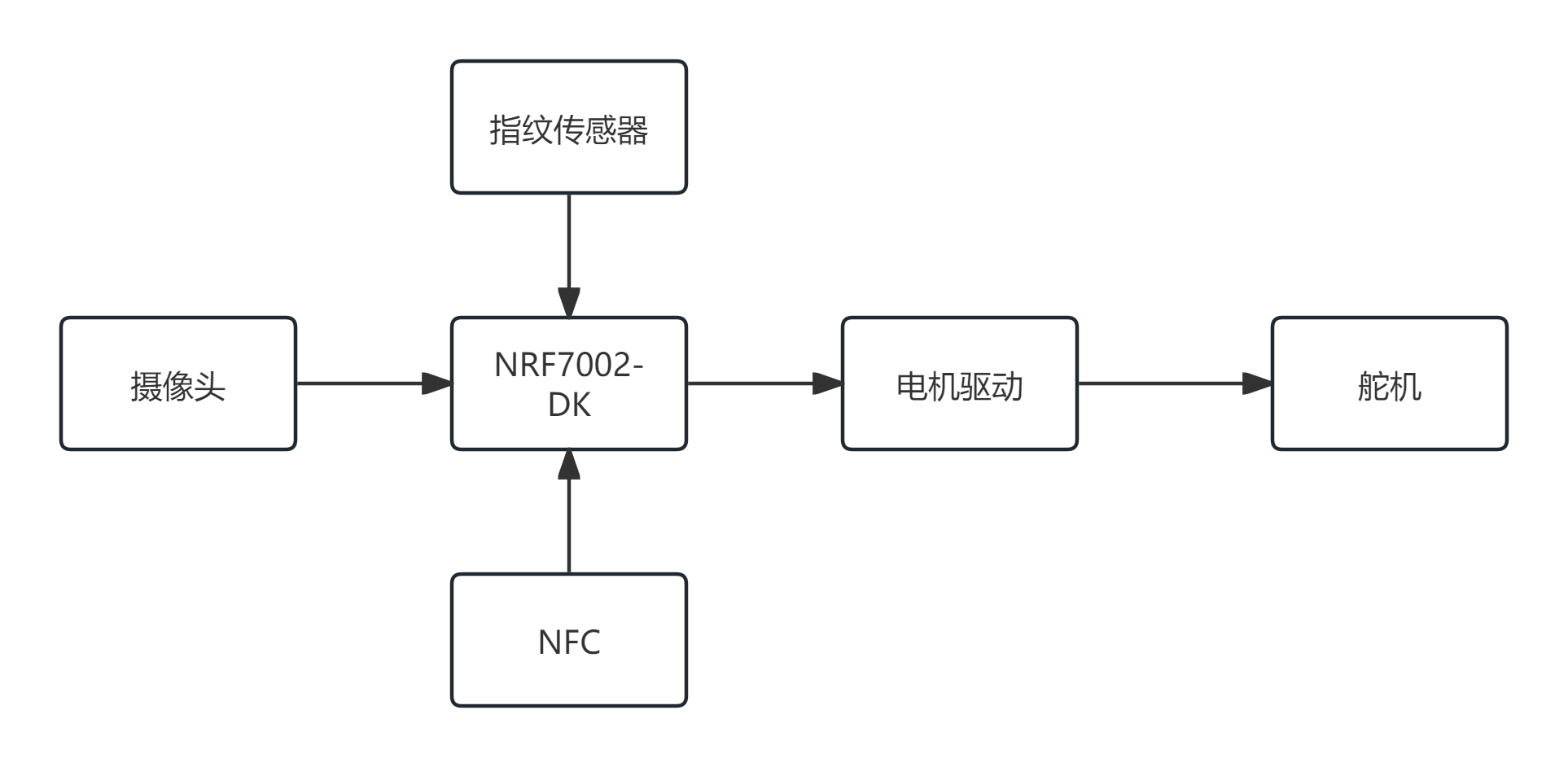

使用指纹传感器和NFC进行身份识别，通过舵机实现开门动作。

由于该评估板具有WIFI及蓝牙功能，因此可以通过将画面传送至上位机的方法，配合摄像头实现监控。

为保证系统框图的整洁性，供电与散热等保障部分并未画出。

三、器件选型

3.1 主控

该系统主要需要原生的低功耗WIFI支持，以及低功耗处理器。因此选用NRF7002-DK评估板，该产品具有以下特性：

nRF7002 Wi-Fi Companion IC

nRF5340 SoC as host processor

Arduino connectors

Two programmable buttons

Antennas for 2.4 and 5 GH

Complies with 802.11a/b/g/n/ac/ax

Ultra-low power 64 MHz Arm Cortex-M33 network core

3.2 摄像头模块

此处摄像头要求不高，500万像素的1080p摄像头已经可以满足要求。此处采用应用较为广泛的OV5640摄像头。其具有以下特点。500万像素，2K分辨率，可以以1080p@30的规格录像。

3.3 舵机

考虑到部分门锁所需的按压力度较大，保险起见，选用20KG的舵机，简易选用180度舵机即可，编程简单。同时，最好搭配金属舵盘，降低舵盘碎裂的风险。
