关于电子森林寒假自己做系列-xiao esp32s3 实现AI对宠物的识别

本人参加的是xiao系列的活动，家里没有宠物，所以就用一只玩偶代替，本来打算加个灯什么的，可是SenseCraft平台无法实现点亮黄灯，所以有所遗憾。只能做到识别玩偶模型（小红龙）。

一·开发板介绍

1.以下是本开发板特点：

• 强大的MCU板: 采用ESP32S3 32位双核Xtensa处理器芯片，运行频率高达240 MHz，安装多个开发端口，支持Arduino/MicroPython
• 高级功能 (用于Sense): 可拆卸的OV2640相机传感器，分辨率为1600*1200，与OV5640相机传感器兼容，内置额外的数字麦克风
• 精心设计的电源:锂电池充电管理功能，提供4种功耗模式，可实现低至14μA的深度睡眠模式
• 拥有更多可能性的美好记忆: 提供8MB PSRAM和8MB FLASH，支持用于外部32GB FAT内存的SD卡插槽
• 出色的射频性能: 支持2.4GHz Wi-Fi和BLE双无线通信，连接U.FL天线时支持100m+远程通信
• 拇指大小的紧凑型设计:21x17.5mm，采用XIAO的经典外形，适用于可穿戴设备等空间有限的项目

2.以下是照片和部分原理图

图一，开发板接口图示

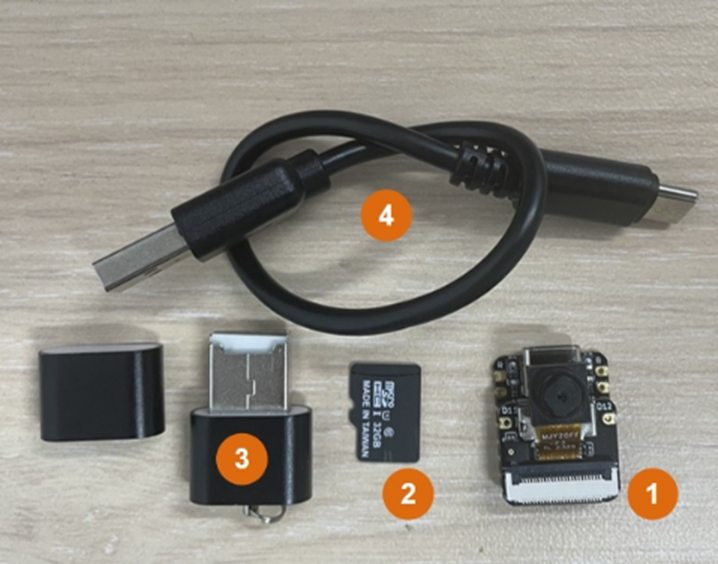

图二，开发板实物图（1是主开发板和摄像头板，2是内存卡，3是读卡器，4是USB连接线）

二·项目思路介绍

此次项目分为两个思路

思路1：

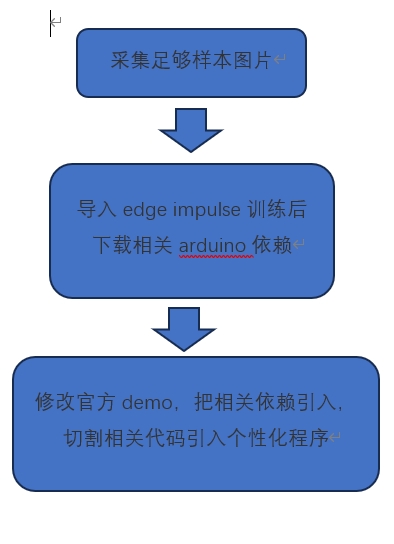

通过edge impulse 平台导出arduino 的依赖包，通过官方demo（识别三种水果）来实现对玩偶的识别，和相关代码的添加（失败，识别率太低，单片机几乎没有识别能力）。流程图如下（代码见附件）：

相关代码：

#include <FastLED.h>
#include <GestureDragon_inferencing.h>

引入相关模块，1是led灯条驱动 2是edge impulse生成的依赖包

 for (size_t ix = 0; ix < EI_CLASSIFIER_LABEL_COUNT; ix++) {
    ei_printf("    %s: ", result.classification[ix].label);
    ei_printf_float(result.classification[ix].value);
    ei_printf("\n");

    if (result.classification[ix].value > pred_value) {
      pred_index = ix;
      pred_value = result.classification[ix].value;
    }
  }

    // Display inference result
    if ((pred_index == 0 && (pred_value > 0.8))) {
      digitalWrite(LED_BUILTIN, HIGH);  //Turn on
    } else if ((pred_index == 2) && (pred_value > 0.8)) {
      digitalWrite(LED_BUILTIN, LOW);  //Turn off
    } else {
      //nothing to do.
    }

此代码确认扫描到的事物和相关权重，依靠这段代码，添加相关个性程序，如闪灯等。

思路2：

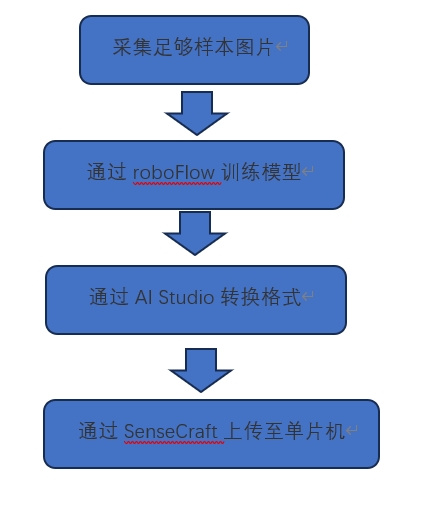

通过官方百度平台教程，首先通过roboflow进行数据预处理（可以很好地个性化处理数据，本来就很少的样本，能裂化出很多）。然后在百度飞桨平台上用AI studio进行模型训练，最后导入上传至XIAO开发板。流程图如下（相关文件见附件）：

三、项目效果展示

因为思路一失败了，所以只展示思路二的项目效果

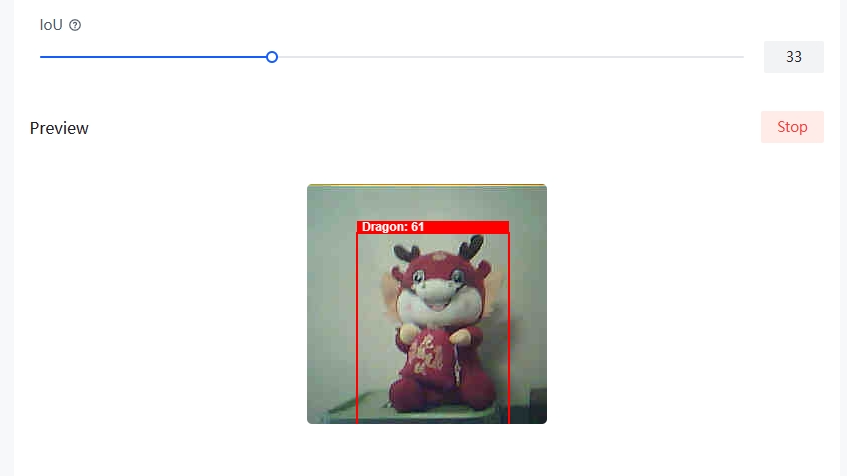

如上图，能做到玩偶的识别。

四、项目效果展示

项目只能做到玩偶识别，对SenseCraft网站上的output功能无论如何都无法实现，厂家这次给的技术支持太少了，很多都需要自己去找。下次希望能给的信息更加信息，或者能安排专门的人手

五、hackster相关项目链接

人偶娃娃识别 - Hackster.io
