基于Seeed XIAO ESP32S3 Sense开发板实现宠物表情识别系统
该项目使用了Robotflow与SenseCraft AI、edge impulse与Arduino IDE，实现了基于Seeed XIAO ESP32S3 Sense开发板实现宠物表情识别系统的设计，它的主要功能为：宠物表情识别、宠物愤怒程度检测。
标签
ESP32
ESP32-S3-BOX-LITE
嵌入式AI
宠物
表情识别
墨非沧海
更新2024-03-28
吉林大学
121

第1章                项目介绍

1.1       项目功能介绍

本项目实现了基于目标检测的宠物表情识别的功能，训练图片超过一千张，并以这些图片融合了更大的预训练模型提升推理效果。

利用相机获取图像，ESP32S3开发板实现图像识别推理，实时监控宠物表情，如果出现表情“悲伤”“快乐”“生气”等，将上传给上位机，及时向用户提供信息。

本项目依托于2024年寒假练活动平台7：https://www.eetree.cn/task/412 。

 根据平台活动要求，本项目已经同步上传至Hackster平台，链接：https://www.hackster.io/inkglede/pet-expression-recognition-system-with-seeed-xiao-esp32s3-df317d



1.2       设计思路

随着科技的日益发展，智能家居已经不是遥不可及的梦想。我们渴望创造一个不仅能让家人更舒适、安全和便捷的家居环境，同时也能让我们的宠物伙伴享受到同等的来自科技的关爱与舒适。

Seeed XIAO ESP32S3 Sense开发板具备摄像头，同时ESP32S3芯片适配嵌入式TinyML AI工具如Edge Impulse和SenseCraft AI，初步具备部署图像识别模型的能力。

矽递科技提供了ModelAssistant这一训练框架，训练完成的模型可以与SenseCraft AI适配。

在线合作数据标注网站roboflow可以快速标注，生成适用于ModelAssistant的数据集。

综上，电子森林与矽递科技提供的若干工具，可以围绕一组动物表情数据集，开展数据标注、数据预处理、模型训练、模型微调、模型部署，最终实现基于目标检测的宠物表情识别的功能。

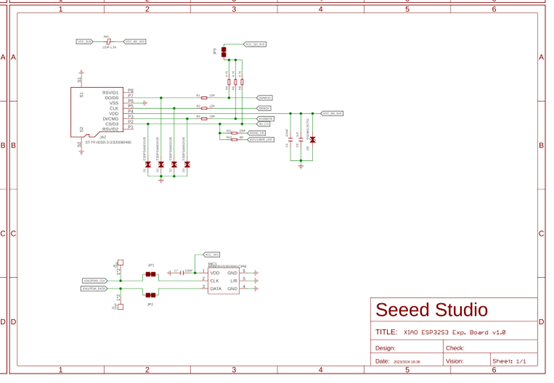

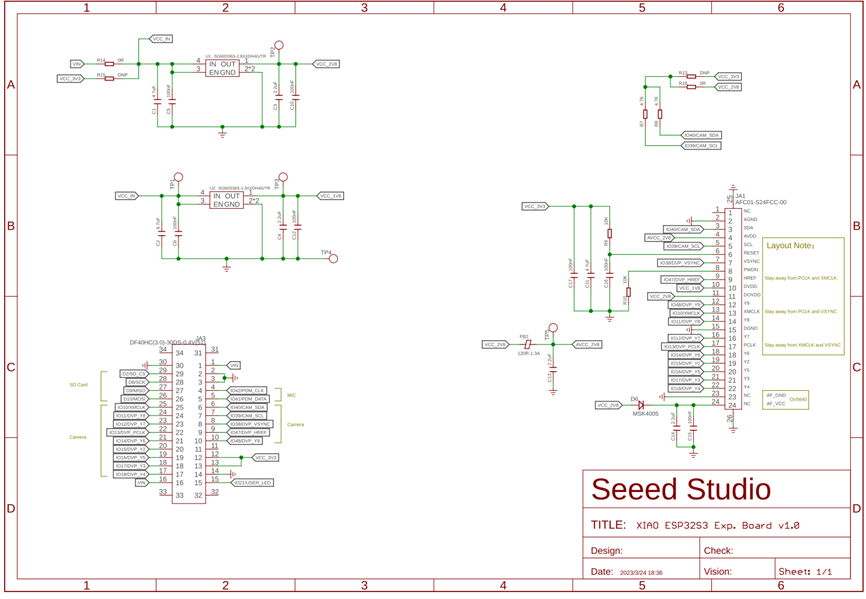

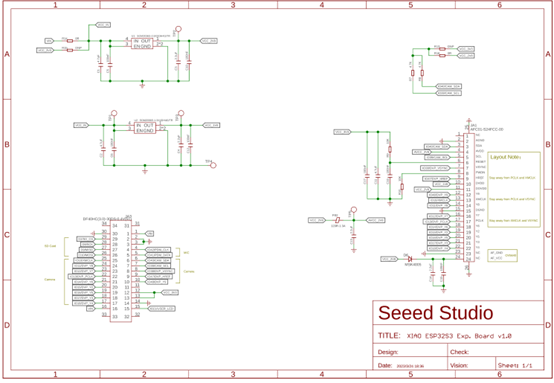

1.3       硬件框图

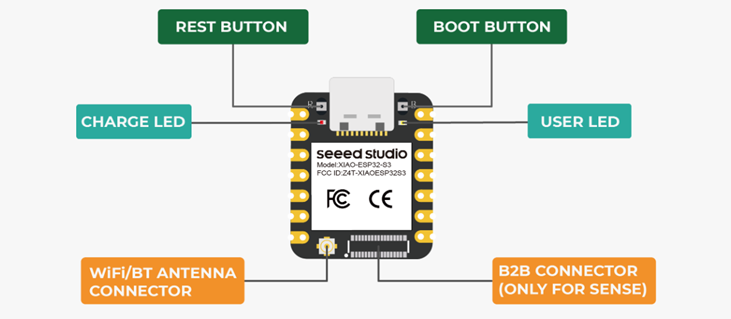

XIAO ESP32S3/SIAO ESP32S3感应前端指示图

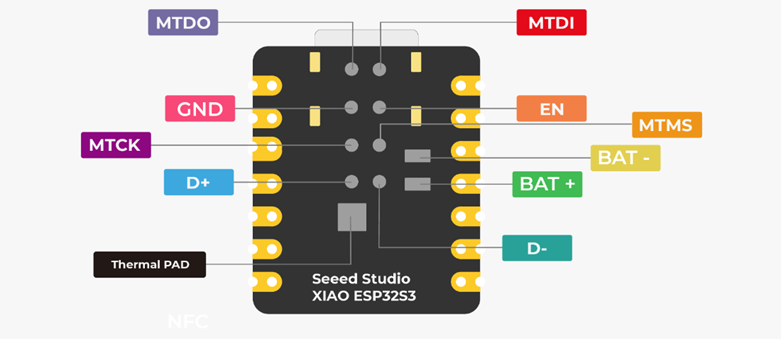

XIAO ESP32S3/SIAO ESP32S3感应返回指示图

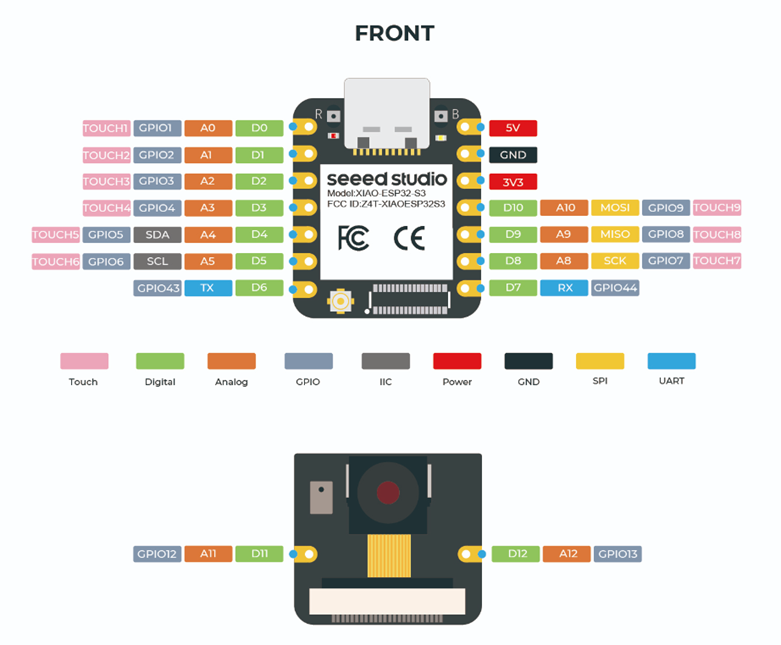

XIAO ESP32S3/SIAO ESP32S3感应引脚列表

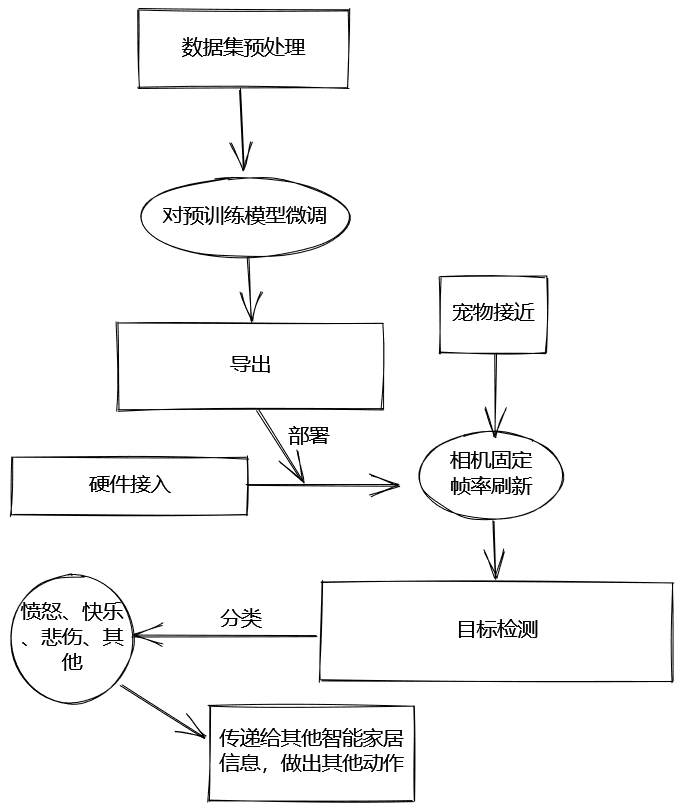

1.4       软件流程图




1.5       项目关联文件获取

宠物情绪数据集-分标签，该数据集分好各个标签，配合下文自动标注，可以迅速导出一千多张图片作为训练集。

网盘链接：

链接：https://pan.quark.cn/s/91d5bb453dd8

提取码：HH3G

网站上传内容，ArduinoESP32S3_image.zip：

包含了“拍照代码调试”对应的相机代码，以及部署AI模型所用到的代码“esp32_camera_test_pe.ino”，

还有官方给出的预训练框架的教程，“分类Google-Colab-PFLD-Grove-Example.ipynb”和“目标检测Google-Colab-SWFIT-YOLO-A1101-Example.ipynb”。

还提供了“1epoch_5_int8.tflite”，可以直接部署于SenseCraft AI的“愤怒程度检测模型”，以及“4epoch_5_int8.tflite”宠物表情检测模型。



第2章                硬件介绍

2.1       特性

Seeed Studio XIAO系列是小型开发板，共享类似的硬件结构，尺寸实际上是拇指大小。这里的“XIAO”代表它的尺寸特征“小“，另一层意思是指它的功能强大“骁”。 Seeed Studio XIAO ESP32S3 Sense集成了摄像头传感器、数字麦克风和SD卡支持。结合嵌入式ML计算能力和摄影能力，这款开发板可以成为您开始使用智能语音和视觉AI的绝佳工具。

处理器

ESP32-S3R8

Xtensa LX7双核32位处理器，工作频率高达240 MHz

接口

1x UART, 1x IIC, 1x IIS, 1x SPI, 11x GPIOs (PWM), 9x ADC, 1x User LED, 1x Charge LED, 1x B2B Connector (with 2 additional GPIOs)

1x Reset button, 1x Boot button

无线

完整的2.4GHz Wi-Fi子系统

BLE：蓝牙5.0，蓝牙网状

尺寸

21 x 17.5 x 15mm（带扩展板）

内置传感器

适用于1600*1200的OV2640摄像头传感器、数字麦克风

输入电压

5V（Type-C）、4.2V（BAT）

存储器

片上8M PSRAM和8MB闪存

板载SD卡插槽，支持32GB FAT

工作温度

-40°C ~ 65°C



强大的MCU板：采用ESP32S3 32位双核Xtensa处理器芯片，运行频率高达240 MHz，安装多个开发端口，支持Arduino/MicroPython

高级功能：可拆卸的OV2640相机传感器，分辨率为1600*1200，与OV5640相机传感器兼容，内置额外的数字麦克风

精心设计的电源：锂电池充电管理功能，提供4种功耗模式，可实现低至14μA的深度睡眠模式

拥有更多可能性的美好记忆：提供8MB PSRAM和8MB FLASH，支持用于外部32GB FAT内存的SD卡插槽

出色的射频性能：支持2.4GHz Wi-Fi和BLE双无线通信，连接U.FL天线时支持100m+远程通信

紧凑型设计：21x17.5mm，采用XIAO的经典外形，适用于可穿戴设备等空间有限的项目

来自 SenseCraft Al 的预训练 Al 模型，无需代码即可部署



2.2       参考链接

·       [Wiki] 开始使用Seeed Studio XIAO ESP32S3 (Sense)

·       硬件基础教学（Sense版本）

·

o   摄像头使用

o   麦克风使用

o   SD 卡槽使用和文件系统

·       基于 Seeed Studio XIAO 的教程和项目合集

·       XIAO SoM 用户手册

·       在 XIAO ESP32S3(Sense)上使用 TinyML 教程

·       XIAO ESP32S3 Sense成为 Edge Impulse 支持的社区板卡

·       PlatformIO新增对XIAO ESP32S3的支持

·       XIAO ESP32S3 with MicroPython

·        SenseCraft Al



第3章                实现的功能及图片展示

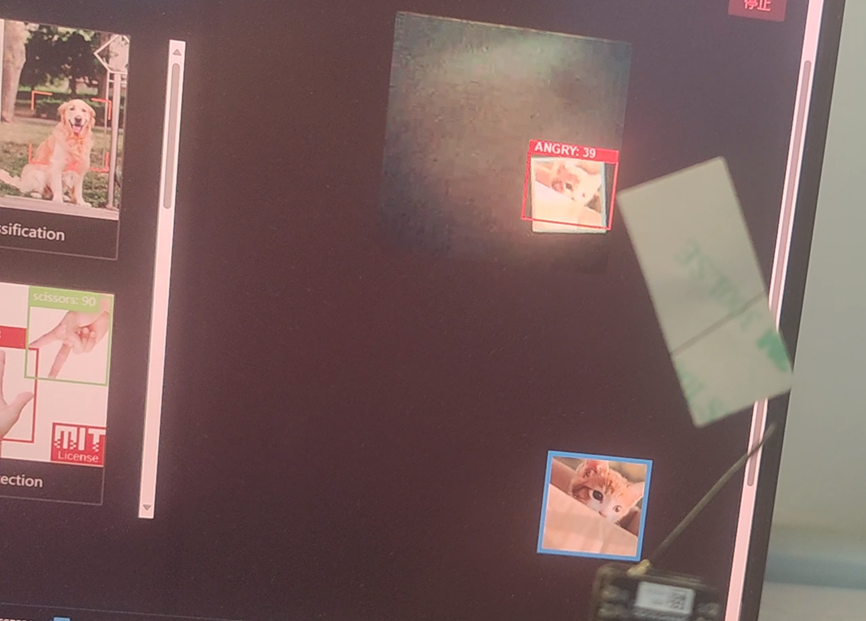

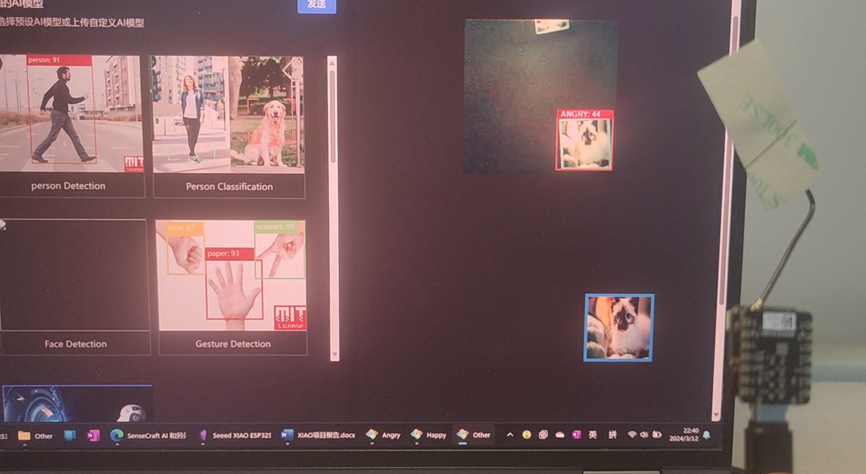

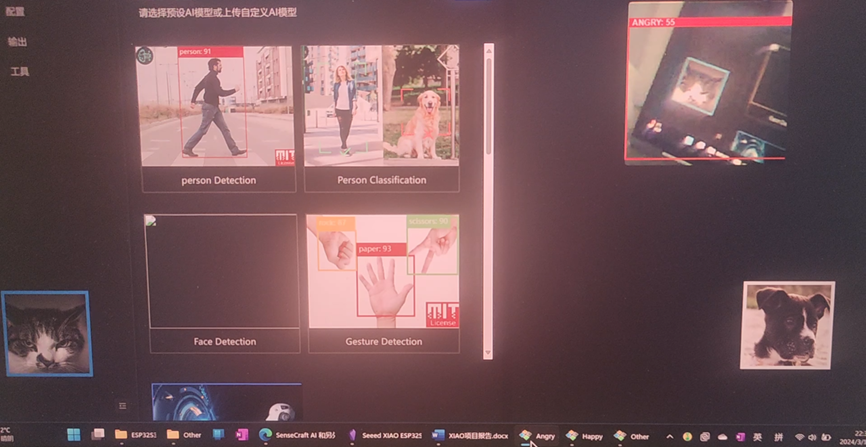

3.1       愤怒度识别

该部分只实现有关愤怒的目标检测，并根据宠物表情评估是否生气：

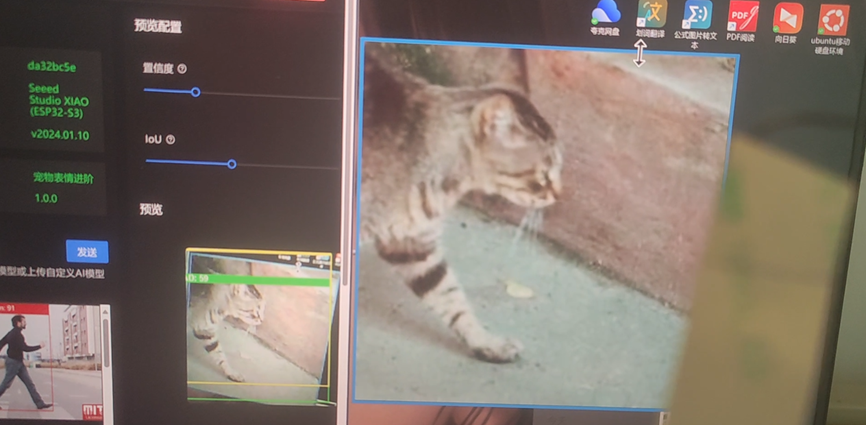

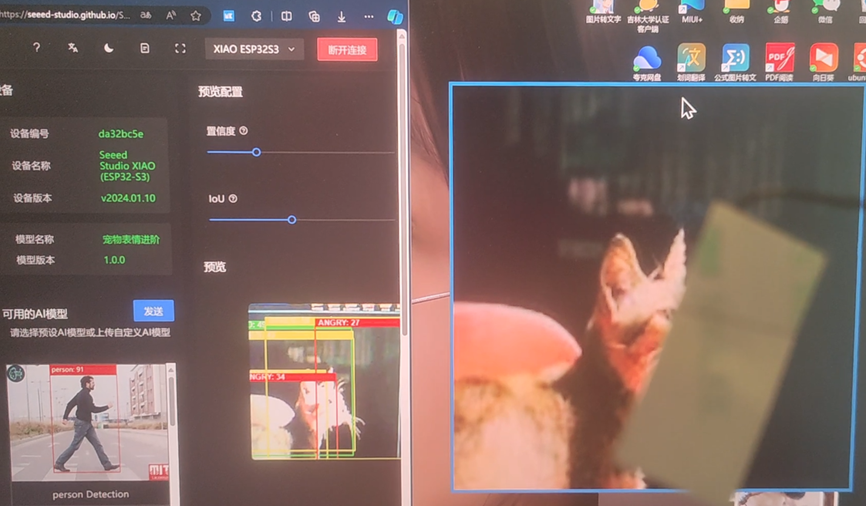

3.2       宠物表情识别

该部分可以识别四种表情。






第4章                主要代码片段及说明

4.1       Robotflow与SenseCraft AI方案

4.1.1      在线部署方案的实现——AI辅助标注教程

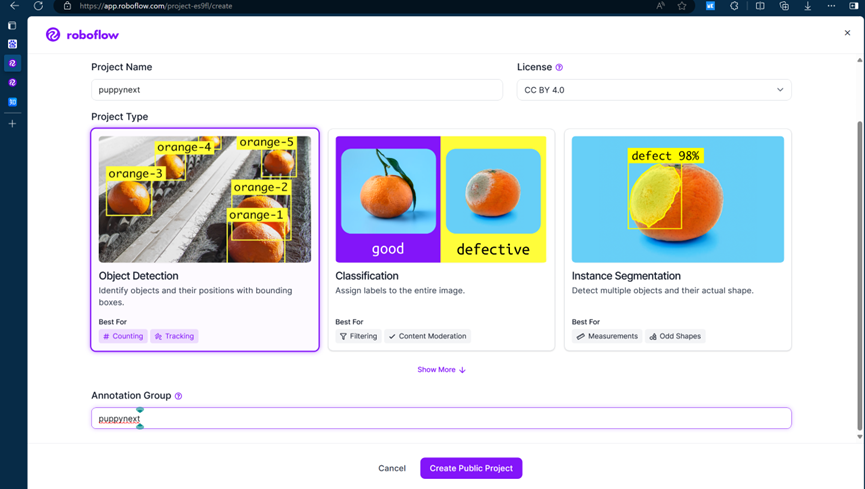

创建一个工程，选择追踪，分类项目百度飞浆的Notebook无法训练。

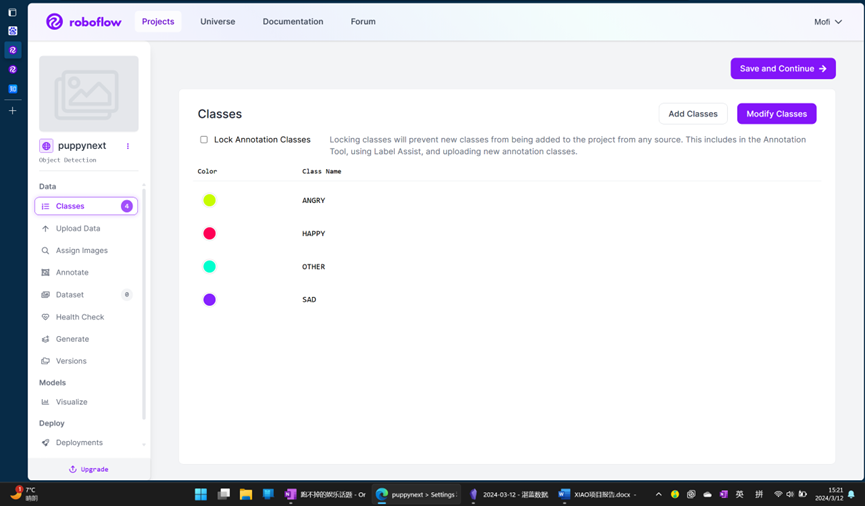

创建几个标签。

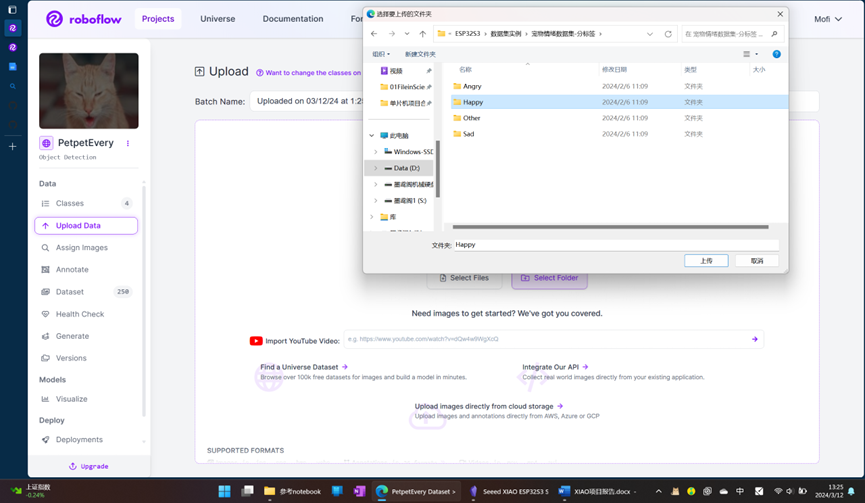

数据集上传，提供的数据集已经分好标签，非常容易借助于系统自动标注。

image.png首先点击“save and continue”，上传后才能使用自动标注

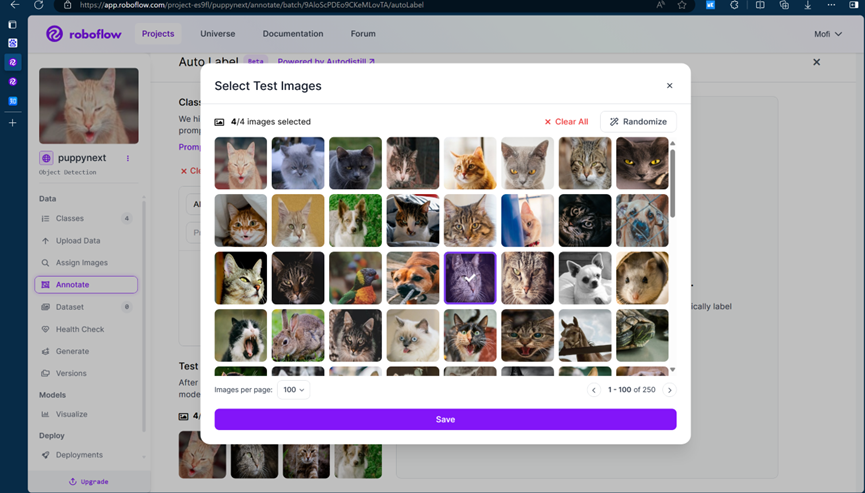

建议选择随机四张看标注结果。


点击edit all。


删除到只剩下一个标签

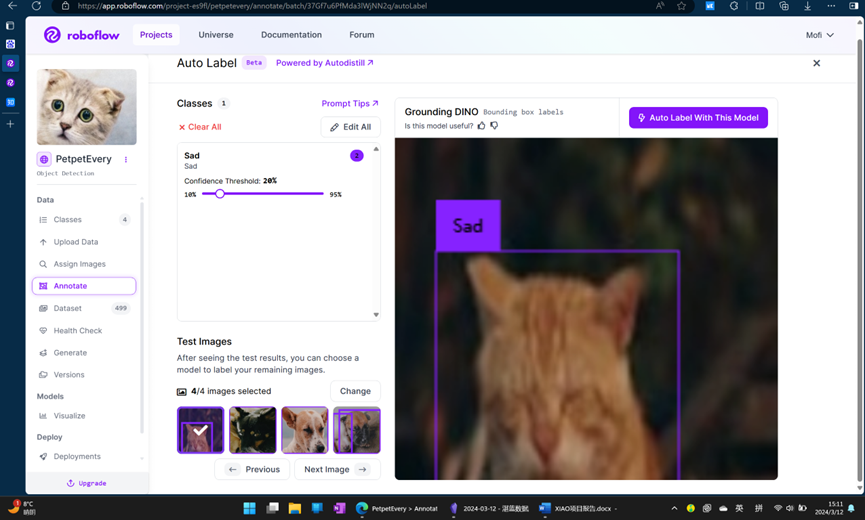

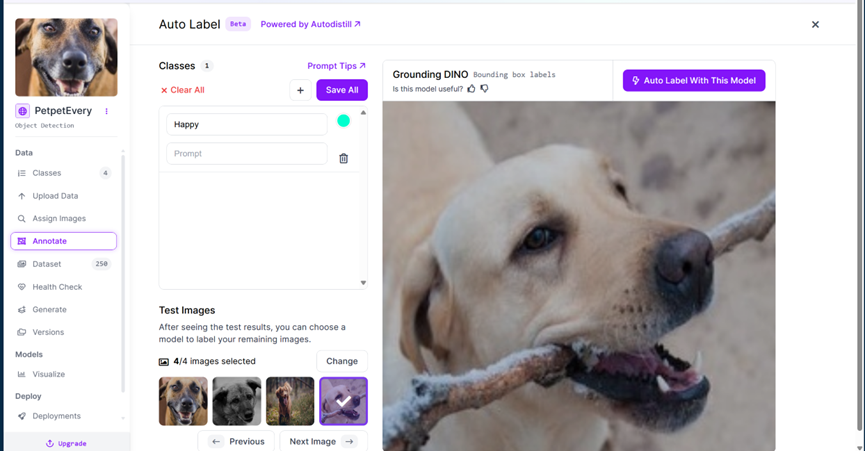

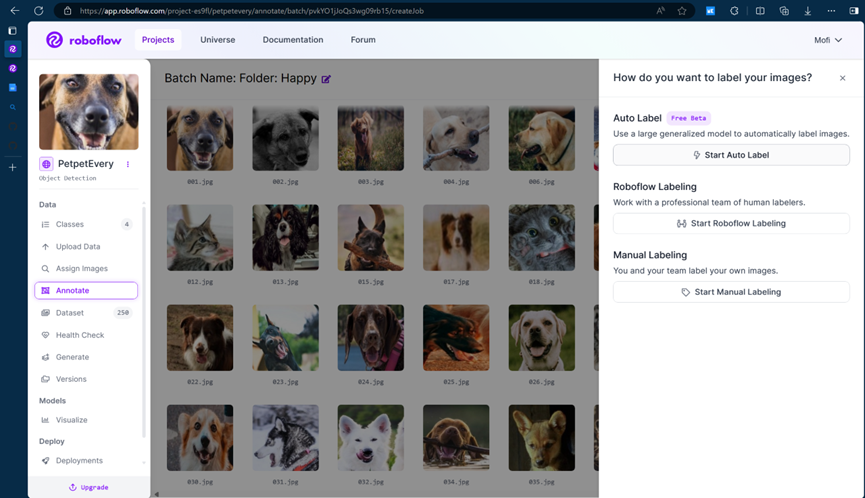

选中四个图片测试效果，由于每次导入都是一个类的标签，所以降低置信度即可。需要的只是追踪，并且对特定类标签。然后点击Auto label。

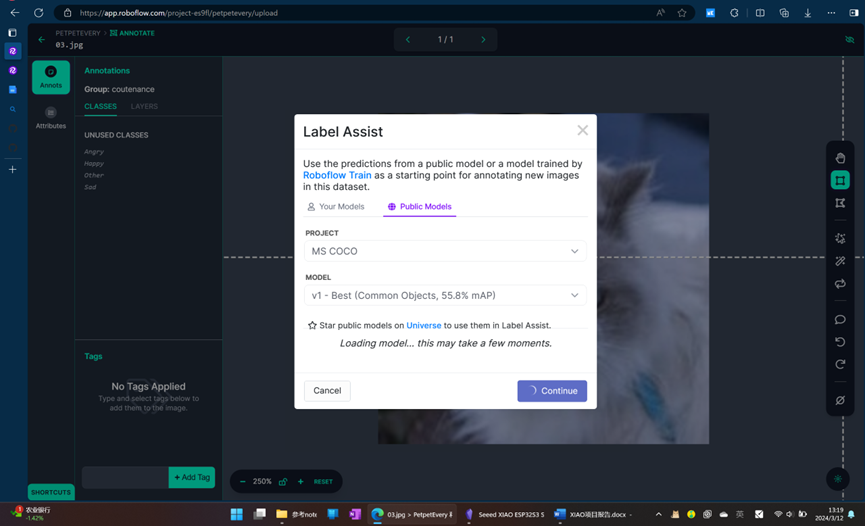

标注，使用AI辅助。直接关闭浏览器就可以。

每一轮标注完成后，会发邮件提醒。当前（2024年3月）是 Free Beta阶段，免费使用。


标注完成后收到邮件通知，点击review。

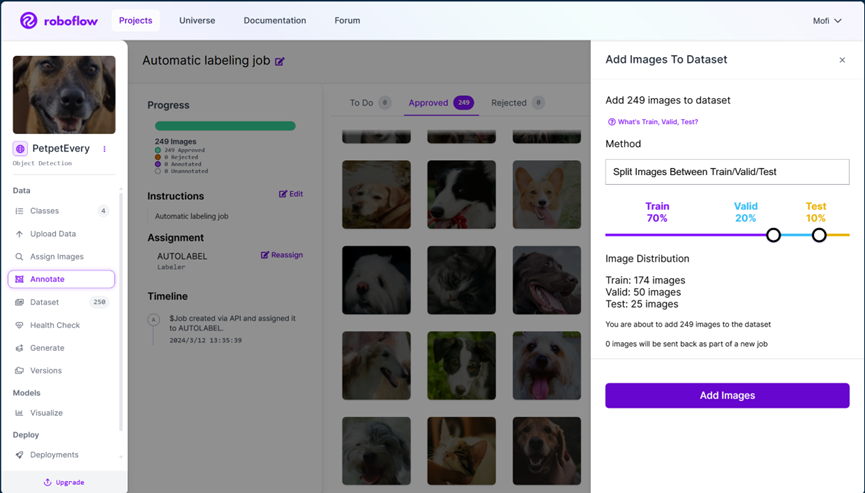

接受，然后加入，


这样数据集才会更新。



上述自动标注的原理，可以查看本链接：https://blog.roboflow.com/yolo-world-prompting-tips/

基于以上方案，可以无限快速拓展数据集。

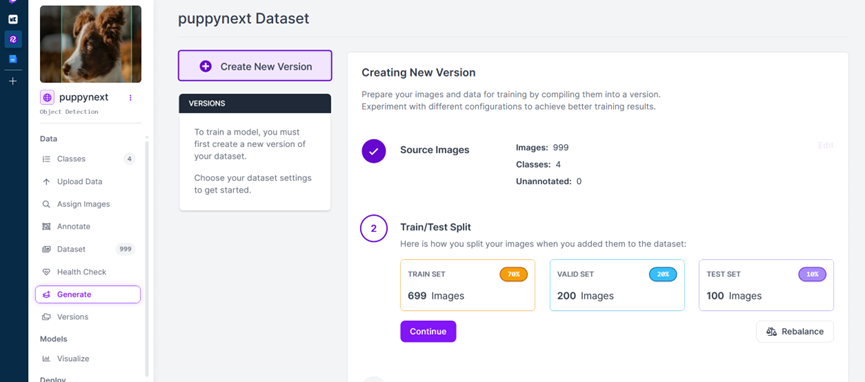

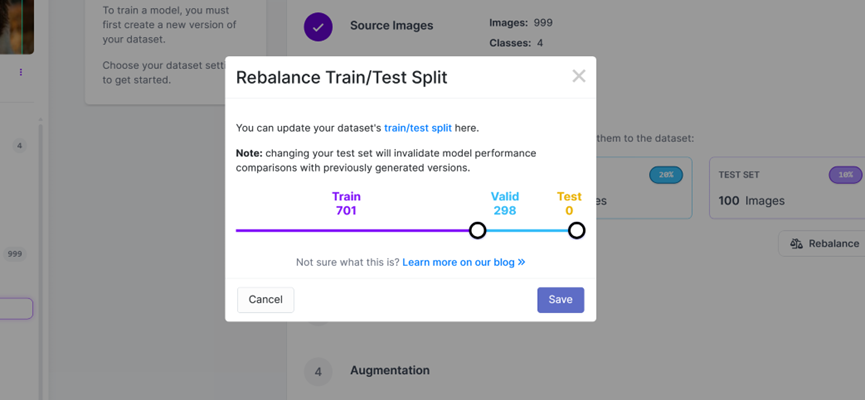

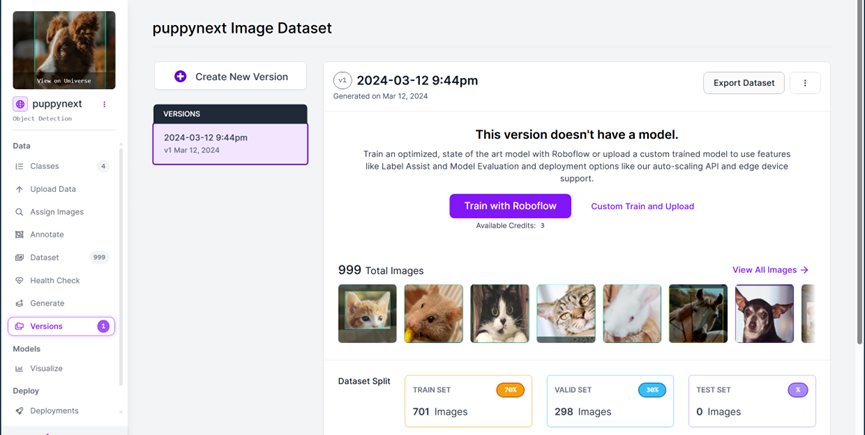

导入完成，点击rebalance，重新配比例，符合训练框架要求。


改为7:3无测试集。



其他选项直接continue，后续creat。然后导出：


选择coco格式：


得到代码：https://app.roboflow.com/ds/idWpYZYX6e?key=6dUnJDONfV

4.1.2      训练

进入飞浆社区，飞桨AI Studio星河社区-人工智能学习与实训社区 (baidu.com) 。

参考该文档教程：

https://doc.weixin.qq.com/doc/w3_AeEAVwagAOc4L8kgTHcRAeB09lxvL?scode=AGEAZwfLABEAovuSS1AeEAVwagAOc



公开项目中搜索“ModelAssistant”。由于本项目使用图片超过一千张，因此使用了2算力点每小时的服务器。

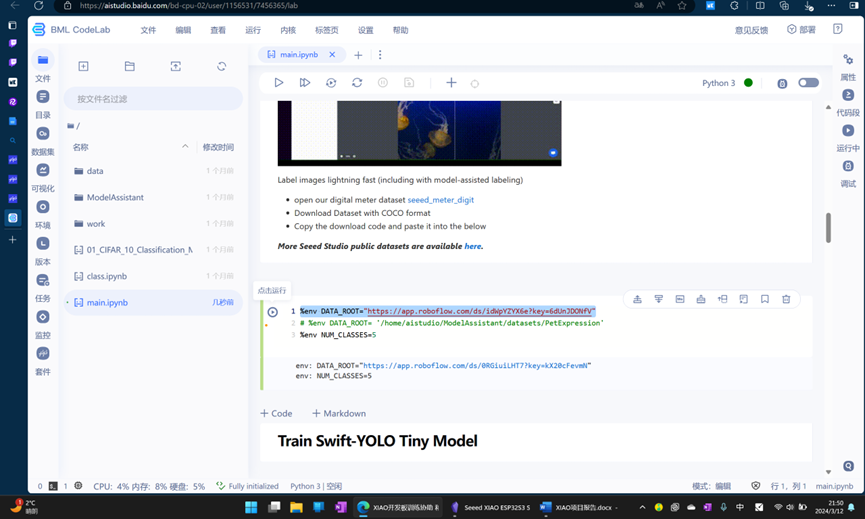

逐步运行需要修改这个位置为下载代码。


同时修改分类数，%env NUM_CLASSES=4

需要注意每重启一次环境就要安装一次，部分库可能换个飞浆配置就存储失效要重新部署。

每个单元格依次运行后，从以下位置下载即可。

/home/aistudio/ModelAssistant/work_dirs/swift_yolo_tiny_1xb16_300e_coco/epoch_5_int8.tflite

代码片段解析

以下为模型训练部分。

num_classes为有多少类，需要分为几个写多少。

!python tools/train.py \

  configs/swift_yolo/swift_yolo_tiny_1xb16_300e_coco.py \

  --cfg-options \

    epochs=10 \

    num_classes=${NUM_CLASSES} \

    workers=1\

    imgsz=192,192 \

    data_root=${DATA_ROOT} \

    load_from=https://files.seeedstudio.com/sscma/model_zoo/detection/person/person_detection.pth

训练后验证模型。

!python tools/inference.py \

    configs/swift_yolo/swift_yolo_tiny_1xb16_300e_coco.py \

    "$(cat work_dirs/swift_yolo_tiny_1xb16_300e_coco/last_checkpoint)" \

    --dump work_dirs/swift_yolo_tiny_1xb16_300e_coco/last_checkpoint.pkl \

    --cfg-options \

        data_root=${DATA_ROOT} \

        num_classes=${NUM_CLASSES} \

        workers=1 \

        imgsz=192,192



接下来导出训练结果为可部署的文件。导出位置为/home/aistudio/ModelAssistant/work_dirs/swift_yolo_tiny_1xb16_300e_coco/epoch_5_int8.tflite 。

!python tools/export.py \

  configs/swift_yolo/swift_yolo_tiny_1xb16_300e_coco.py \

  $(cat work_dirs/swift_yolo_tiny_1xb16_300e_coco/last_checkpoint) \

  --cfg-options \

    data_root=${DATA_ROOT} \

    num_classes=${NUM_CLASSES} \

    imgsz=192,192



4.1.3      部署

使用该工具，SenseCraft AI (seeed-studio.github.io)

选择导出的epoch_5_int8.tflite 上传后部署，然后推理即可。



4.2       edge impulse与Arduino IDE方案

首先导入AI模型所需的库：

#include <Pet_Expression_inferencing.h>

#include "edge-impulse-sdk/dsp/image/image.hpp"

运行模型推理：

    // Run the classifier

    ei_impulse_result_t result = { 0 };



    EI_IMPULSE_ERROR err = run_classifier(&signal, &result, debug_nn);

    if (err != EI_IMPULSE_OK) {

        ei_printf("ERR: Failed to run classifier (%d)\n", err);

        return;

    }



    // print the predictions

    ei_printf("Predictions (DSP: %d ms., Classification: %d ms., Anomaly: %d ms.): \n",

                result.timing.dsp, result.timing.classification, result.timing.anomaly);





第5章                遇到的主要难题及解决方法

5.1       Robotflow与SenseCraft AI——基于AI辅助的数据标注

数据集预处理阶段，roboflow预处理过于繁琐，要求对每张图片标注，年后该平台上线了AI辅助标注的功能，实现了一千多张图片标注。

5.2       edge impulse与Arduino IDE方案

5.2.1      本部分序言与弃用原因

另外，本部分记录调试edge impulse方案。该部分编译过程可能存在报错，编译后可能存在无法运行的情况，比如摄像机无法连接。即使在通过后，具体识别效果也不够好，因为相当于预训练模型加入少数图像微调，很难通过调参等手段进一步优化。

本文认为，解决以上困难的可行途径为进一步更新、适配 edge impulse 平台，包括ESPNN等进一步适配。对用户，可以通过增加训练集的方案。当然，由于edge impulse采用的是少数训练集微调较大模型方案，因此，一些冷门的图像识别需求，不限于分类和目标检测，无法很好地基于通用图像模型完成识别，此时必须寻求其他TinyML方案。本项目作为一个“宠物表情检测”项目，在过去的竞赛以及开源项目相对冷门，基于以下方案的识别效果并不是很好，因此本文最终展示效果的方案，还是采用了4.1和5.1提到的Robotflow与SenseCraft AI方案。





本项目参考以下教程，形成了较为全面的模型部署技术路线：

https://www.hackster.io/mjrobot/tinyml-made-easy-image-classification-cb42ae

本部分参考如下项目的C代码：

https://github.com/Mjrovai/XIAO-ESP32S3-Sense



edge impulse网站教程：

https://studio.edgeimpulse.com/studio/profile/projects?autoredirect=1



5.2.2      硬件准备

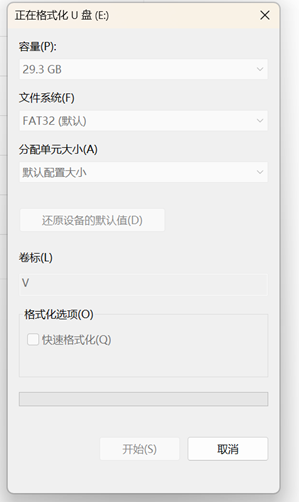

内存卡应该格式化。



5.2.3      数据集预处理

本文基于如下图像数据集：

https://drive.weixin.qq.com/s?k=AGEAZwfLABEKM9bBhVATkA4QaAAGk#/preview?fileId=i.1970325135517537.1688855925285177_f.6983006661lpd

同时，由于采用网络数据集精度有限，采用以下拍照程序，调用seed xiao拍照后形成数据集效果可能更好。

https://drive.weixin.qq.com/s?k=AGEAZwfLABEauo00pUATkA4QaAAGk



5.2.4      在线训练

前期对分类探索，确定了若干在线训练方案，都不尽人意。

最终使用该网站。

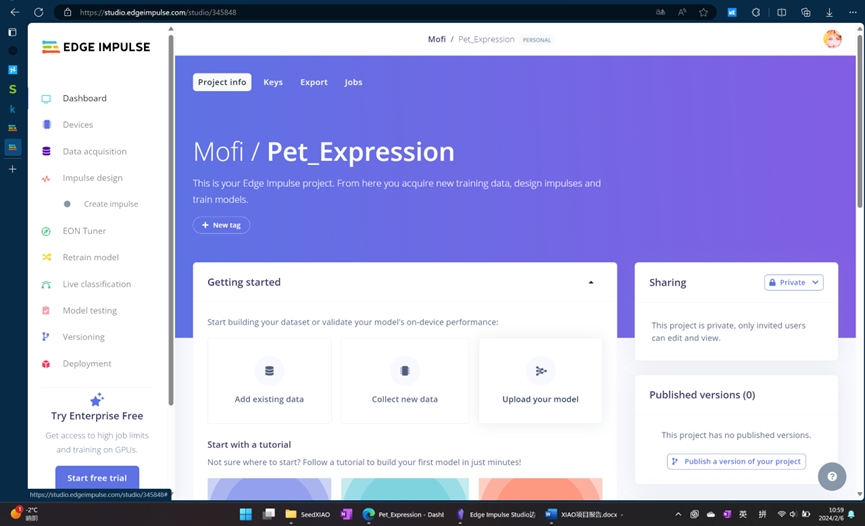

创建项目

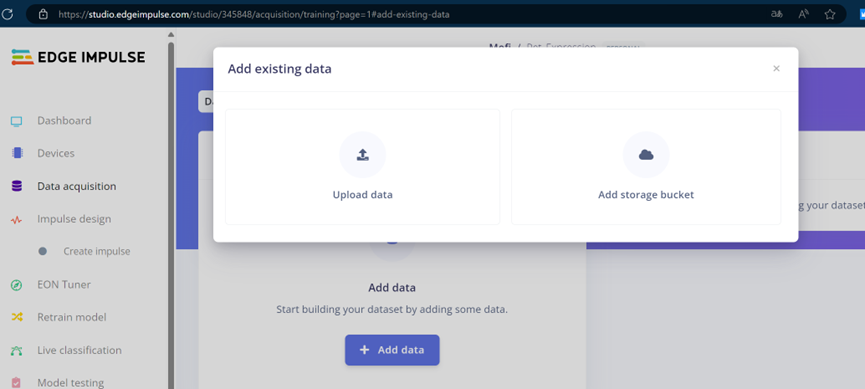

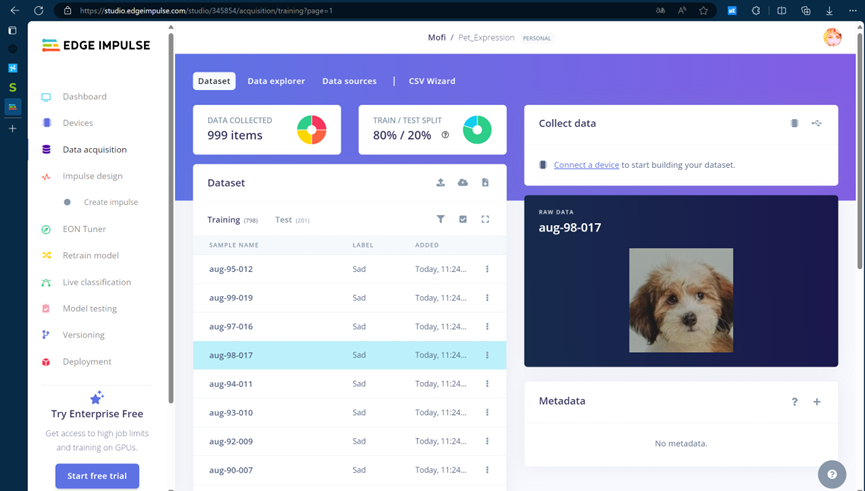

点击 add existing data ，上传.





上传后

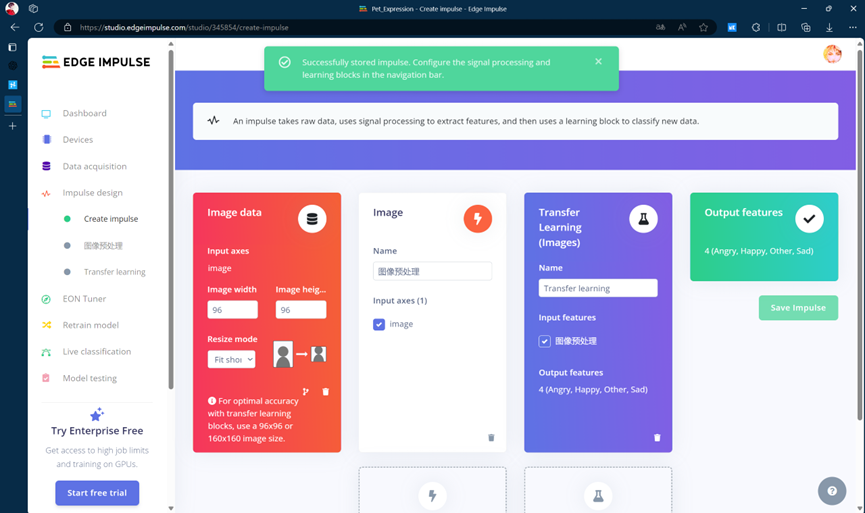

训练设置

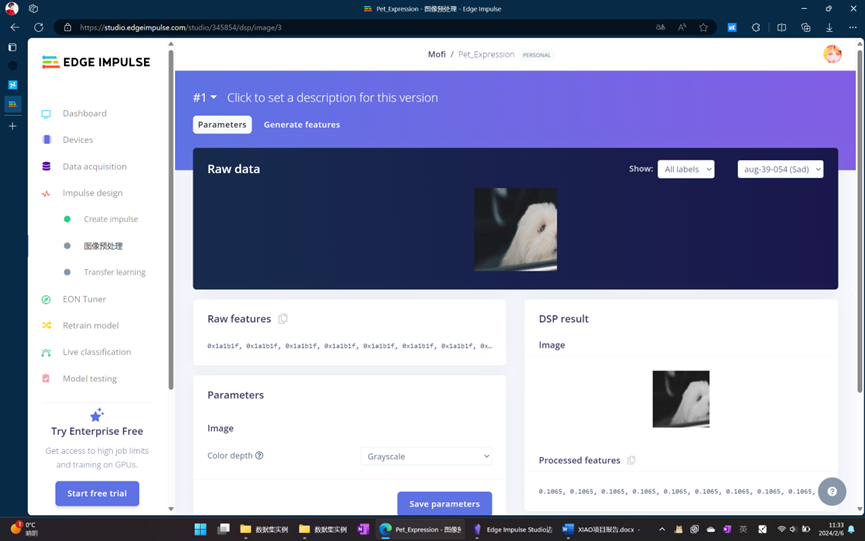

设置图像灰度化

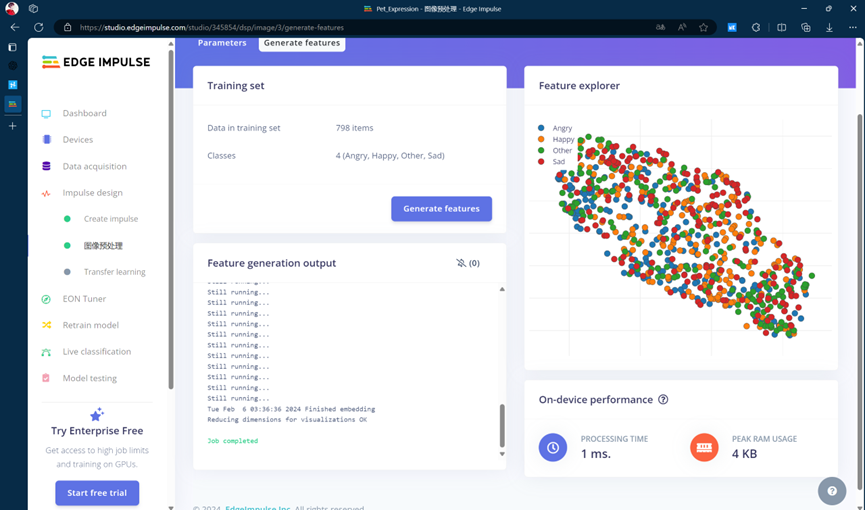

生成结果


使用 MobileNet V1 和 α=0.10 时（约 53.2K RAM 和 101K ROM），在另一个极端情况下将获得更小的占用空间。



当我们首次发布这个在 ESP32-CAM 上运行的项目时，我们采用了较低的可能性，这保证了推理延迟小，但精度不高。在第一次测试中，我们将保留这一模型设计（MobileNet V1 和 α=0.10）。

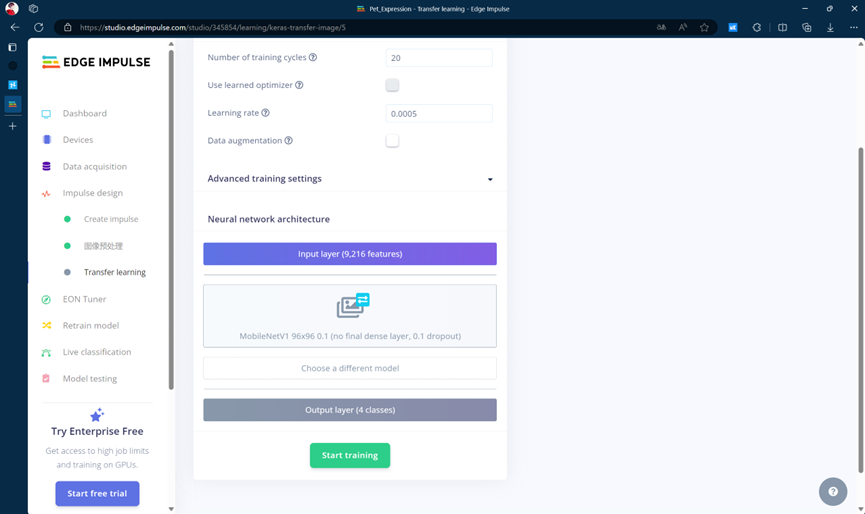

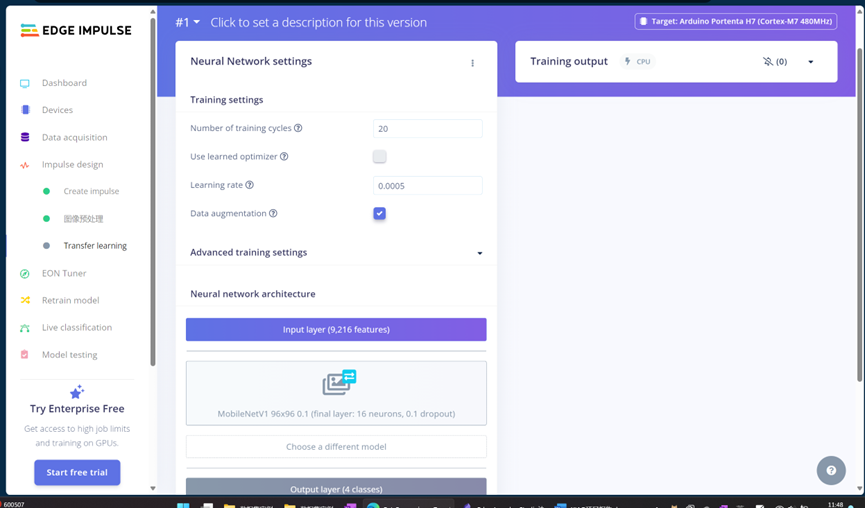

最终训练设定如下


训练结果



已知ESP32 片上8M PSRAM和8MB闪存，所以可以更换更好的模型

如选用MobileNetV2 96x96 0.35 进行二次训练。

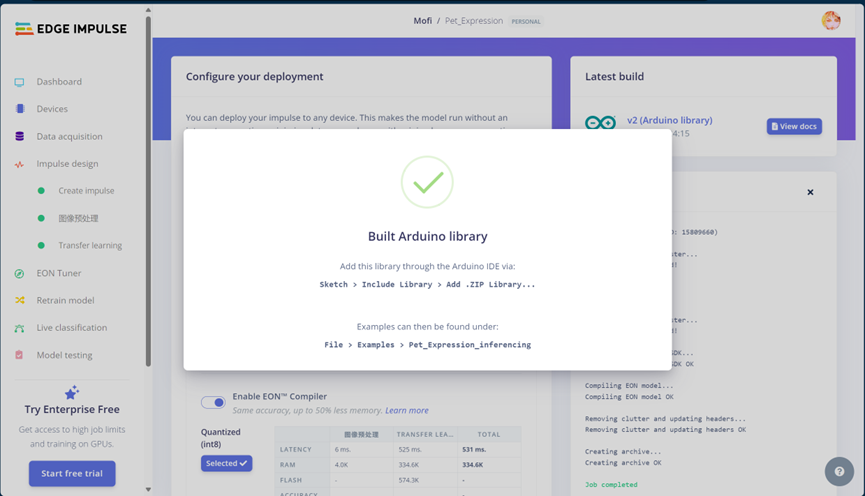

接下来导出模型



5.2.5      烧录完成

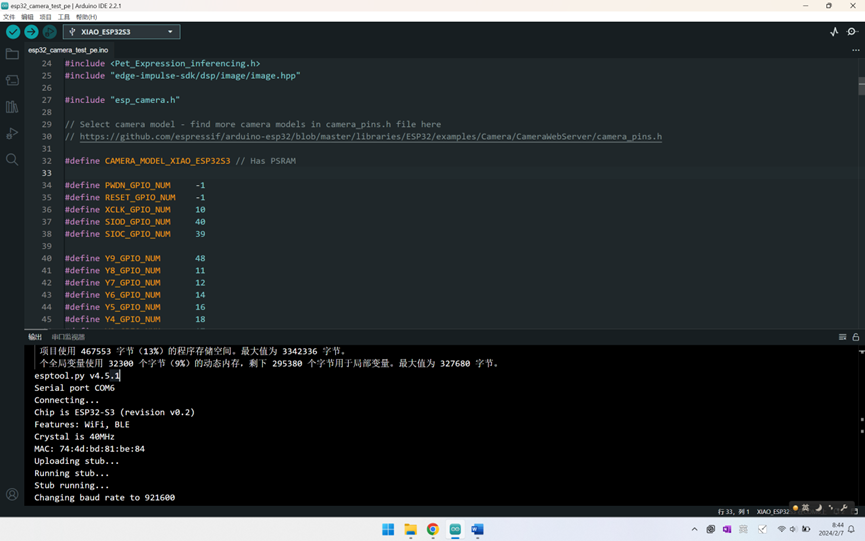

项目使用 467553 字节（13%）的程序存储空间。最大值为 3342336 字节。

 个全局变量使用 32300 个字节（9%）的动态内存，剩下 295380 个字节用于局部变量。最大值为 327680 字节。







第6章                未来的计划或建议

本文认为ESP开发板优质的物联网特性，以及官方给予的充分配套，可以联动旗下的智能家居，实现更多功能。

以手机为中控，借助于手机的算力，单片机作为端侧传感器，可以实现更多有关AI或图形运算等对配置要求更高的项目需求。

基于大模型API，可以实现基于该芯片的智能表盘，在该表盘实现通用人工智能文字问答、文生图、文生视频等若干AI应用。

最后，ESP32S3对应芯片具备一定的AI推理能力，满足部分边缘计算应用场景，是一款较好的开发板。





软硬件
附件下载
ArduinoESP32S3_image.zip
包含Arduino路线源码以及训练使用Notebook
1epoch_5_int8.tflite
多种宠物的愤怒度检测模型，可以直接上传SenseCraft AI
4epoch_5_int8.tflite
多种宠物的情绪（4种）检测模型，可以直接上传SenseCraft AI
