Funpack第六期_max32660+MPU6050+OLED计步手表原型

内容介绍

Funpack第六期说明文档

我是来自安徽师范大学18级通信工程的一名学生,,这次是第二次参加funpack的活动,很高兴也很荣幸能够参加funpack的这次活动.

那么本期活动的任务是实现一个智能手表的简单原型，包括：

能显示基本的时间；
配合任意形式的一个显示屏及一种或多种传感器或其他器件，实现一个智能手表的相关功能，比如：针对运动的计步器、针对健康的血压监测和跌倒报警等等

本期开发板MAX32660评估系统提供结构紧凑的开发平台，在微小、易于使用的电路板实现对MAX32660全部特性的访问。主板上已安装基于MAX32625PICO的调试适配器；完成编程后，可将其直接拆卸。调试模块支持可选的10引脚Arm® Cortex®调试连接器，用于实现DAPLink功能。组合尺寸为0.65in x 2.2in，而主板独立尺寸为0.65in x 0.95in。外部连接采用双排连接头，兼容过孔和SMT应用。该电路板以非常小的空间提供强大的处理子系统，很容易集成到各种应用中。 FkSOH9ySHDecc1cKAVekuzgqSWWP

活动中我所使用的传感器是mpu6050传感器,它对陀螺仪和加速度计分别用了三个16位的adc,将其测量的模拟量转化为可输出的数字量,为了精确跟踪快速和慢速的运动,传感器的测量范围都是用户可控的.

(mpu手册链接:https://max.book118.com/html/2018/1102/5113101144001324.shtm)

FtVdtRWL0Fbt39Wz4bk84NoCmqO-

代码如图,主要代码分别为初始化,apds信息获取以及oled显示:

    Pin_Init();
    printf("Pin Init OK");

    if (SPI_Init(SPI0A, 0, SPI_SPEED) != 0)
    {
        Console_Init();
        printf("Error configuring SPI\n");
        while (1) {}
    }
    sys_cfg.tmr = MXC_TMR0;
    if (RTC_Init(MXC_RTC, 16*SECS_PER_HR+40*SECS_PER_MIN+0, 0, &sys_cfg) != E_NO_ERROR) {
        printf("Failed RTC_Setup().\n");
        return -1;
    }
    if (RTC_EnableRTCE(MXC_RTC) != E_NO_ERROR) {
        printf("Failed RTC_EnableRTCE().\n");
        return -1;
    }
    OLED_Init();

    //MPU_Init();

dmp_get_pedometer_step_count(&step_count); //µÃµ½¼Æ²½²½Êý
        dmp_get_pedometer_walk_time(&walk_time); //µÃµ½¼Æ²½ËùÓÃÊ±¼ä

        MPU_Get_Accelerometer(&aacx,&aacy,&aacz);	//µÃµ½¼ÓËÙ¶È´«¸ÐÆ÷Êý¾Ý
        sec = RTC_GetSecond();

        day = sec / SECS_PER_DAY;
        sec -= day * SECS_PER_DAY;

        hr = sec / SECS_PER_HR;
        sec -= hr * SECS_PER_HR;

        min = sec / SECS_PER_MIN;
        sec -= min * SECS_PER_MIN;

        OLED_ShowChar(10, 8, (char)(48+hr/10),24);
        OLED_ShowChar(20, 8, (char)(48+hr%10),24);
        OLED_ShowChar(30, 8, (char)(46+(sec%2?12:13)),24);
        OLED_ShowChar(40, 8, (char)(48+min/10),24);
        OLED_ShowChar(50, 8, (char)(48+min%10),24);
				OLED_ShowNum(40,30,step_count,5,16,1);
        OLED_ShowNum(40,50,(walk_time/1000),5,16,1);
        OLED_Refresh();

演示如图,首先是屏幕的第一行显示时间,第二行显示运动次数,第三行为运动时间,初始都为零: FuRSc-up8ALvCd72_Zk6-rWGokLa

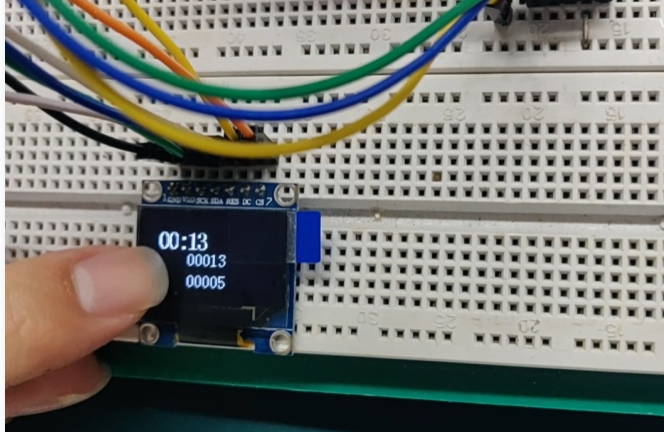

接着拿起面包板上下摇晃几次之后,示数产生变化: FlzFjIdCgUxVEVypWNiX3NjeKdVe

可以看到程序初步完成了所需要实现的功能.

以上就是本次活动我所完成的作业了,本次活动让我第一次接触到没有使用过的开发平台,锻炼了我的学习能力,使我受益匪浅,也让我熟悉了max评估版的基本使用方法,锻炼了我的编程开发能力.很感谢funpack的这次活动,以后也还会多多参加支持活动,希望活动能越办越好,培养更多人才!
