基于MAX78000的跌倒检测

内容介绍

一、项目介绍

随着社会的快速发展，家里的年轻人都选择了外出挣钱，家里只留下老人，而老人年纪大行动不便，在日常行动中容易摔倒，因此对老人的监控，特别是跌倒实时检测就显得十分重要，在老人发生跌倒时可以及时通知家属和医院并提供救助。基于MAX78000设计一款实时监测器，实时监测老人的状态，通过AI技术实时分析老人是否发生跌倒，若老人跌倒了可以发出警报并联系家人或者医院。此外，可用电池为这款监测器供电。由于整体系统运行在MCU之上，整体功耗极低。

二、项目设计和素材搜集思路

2.1 基本思路

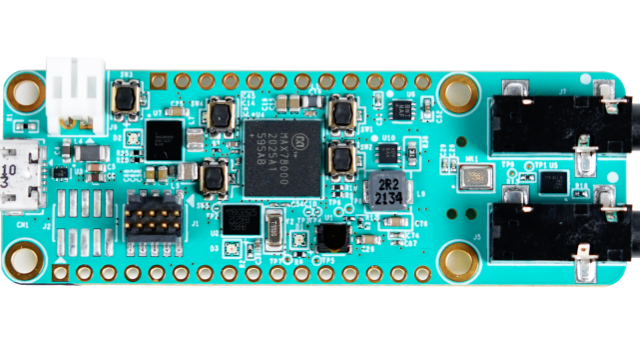

通过传感器（如：陀螺仪）采集摔倒时的数据，多次采集并在电脑上训练神经网络，部署到单片机上运行，使用芯片内置的CNN神经网络加速器。

训练、部署神经网络主要参考板卡官方的Github仓库：

ai8x-training仓库，用于在电脑上训练神经网络：https://github.com/MaximIntegratedAI/ai8x-training
ai8x-synthesis仓库，用于把训练好的模型文件转换成c语言代码：https://github.com/MaximIntegratedAI/ai8x-synthesis
msdk仓库，用于编写单片机程序：https://github.com/Analog-Devices-MSDK/msdk

2.2 环境准备

（1）相关软件

MaximMicrosSDK_win （官方工具包）
VScode （硬件编程及烧录）
Ubuntu（模型训练）

（2）软件安装

链接：https://pan.baidu.com/s/1eboDnag9OPlScf0jA1_76A?pwd=LM23
提取码：LM23

双击MaximMicrosSDK_win.exe安装：参考教程：【window下配置Maxim SDK环境】_maximmicrossdk下载_2345VOR的博客-CSDN博客
VScode安装和配置：教程：https://analog-devices-msdk.github.io/msdk/USERGUIDE/#getting-started-with-visual-studio-code

安装所需插件:

推荐插件：
- Atom One Dark Theme
- C/C++
- C/C++ Extension Pack
- C/C++ Theme
- Chinese(Simplified)
- CMake
- CMake Tools
- GitLens
- Header Source Switch
- Maekfile Tools
- Serial Montior
- vscode-icons

相关配置：

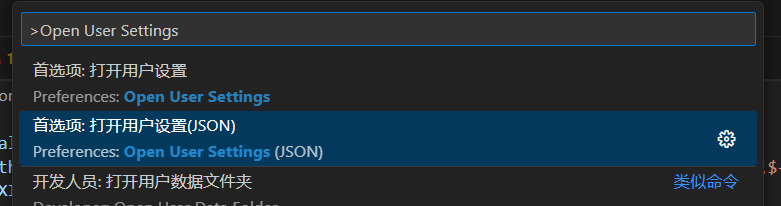

使用 CTRL + SHIFT + P后输入Open User Settings 并选择"Preferences: Open User Settings (JSON)" FhqwO5JI38-M0w332lKlcTzWz9h9

添加完以下配置代码后保存重启

"MAXIM_PATH": "E:/learning/MaximSDK/MAX78000/MaximSDK",//MaximMicrosSDK_win的安装目录
"update.mode": "manual",
"extensions.autoUpdate": false,
"cmake.configureOnOpen": true,

3.Ubuntu系统安装：参考官方教程网址GitHub - MaximIntegratedAI/ai8x-training: Model Training for ADI's MAX78000 and MAX78002 AI Devices

安装一些基础工具：

sudo apt update
sudo apt upgrade
sudo apt install python3-pip
sudo apt-get install python-is-python3//安装python3.8
curl -L https://github.com/pyenv/pyenv-installer/raw/master/bin/pyenv-installer | bash
...

其它具体的资源下载可参考官方教程网址，也可根据直播视频进行安装。

安装资源时可能会失败，可多次尝试。因为我的电脑没有英伟达的GPU，所以无需安装pytorch。如果电脑有CUDA且安装了pytorch，可以用此命令检查CUDA 硬件加速是否可用：

(ai8x-training) $ nvidia-smi -q
...
Driver Version                            : 470.57.02
CUDA Version                              : 11.4

Attached GPUs                             : 1
GPU 00000000:01:00.0
    Product Name                          : NVIDIA TITAN RTX
    Product Brand                         : Titan
...

如果可用再验证 PyTorch 是否识别 CUDA：

(ai8x-training) $ python check_cuda.py
System:            linux
Python version:    3.8.11 (default, Jul 14 2021, 12:46:05) [GCC 9.3.0]
PyTorch version:   1.8.1+cu111
CUDA acceleration: available in PyTorch

2.3 硬件烧录

（1）VScode：

用VSode打开“..\MaximSDK\Examples\MAX78000...”该路径下任意一个需要用到的demo，例如Hello_World

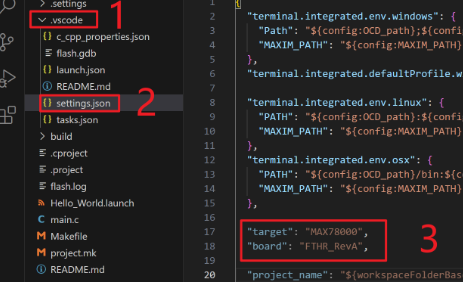

然后修改“.vscode/settings.json”里关于板子配置"board"的参数，将"board": "EvKit_V1"修改为"board": "FTHR_RevA"，修改保存后需要重新加载一下窗口。

Futr-c52Q5in9DPbXt4wF4nKRoHB

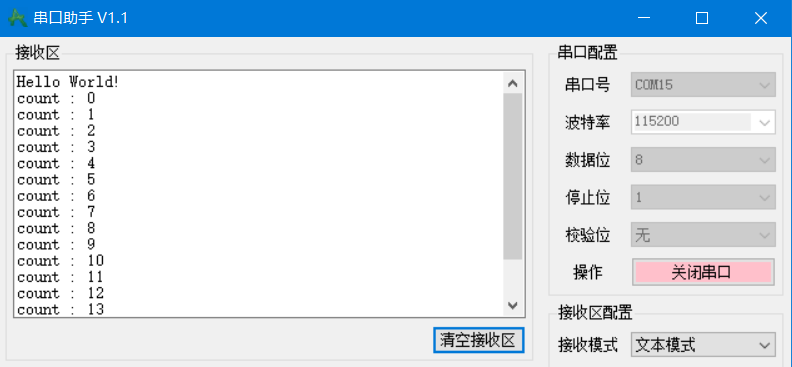

之后按下CTRL + SHIFT + B------>运行“clear”清理任务------>运行“build"编译任务------>运行”flash&run“进行烧录并运行------->最后打开串口助手进行测试

FvwVVza9Z8M0BH1rzpymLF5M7UEo

三、模型训练

教程网站：https://github.com/MaximIntegratedAI/MaximAI_Documentation/blob/master/Guides/Making Your Own Audio and Image Classification Application Using Keyword Spotting and Cats-vs-Dogs.md

也可参考作者zzzz的教程进行训练：https://www.eetree.cn/project/detail/2187（需要安装Anaconda和PyCharm）

当然也可以根据大赛里的老师直播的教程进行模型训练：

3.1 例程训练

按照教程或者直播视频对官方给出的例程进行训练，一边熟悉相关操作和知识。本次，对catsdogs例程进行训练量化。

(1)训练：首先使用以下命令进入ai8x-training环境

$ cd ai8x-training
$ source venv/bin/activate

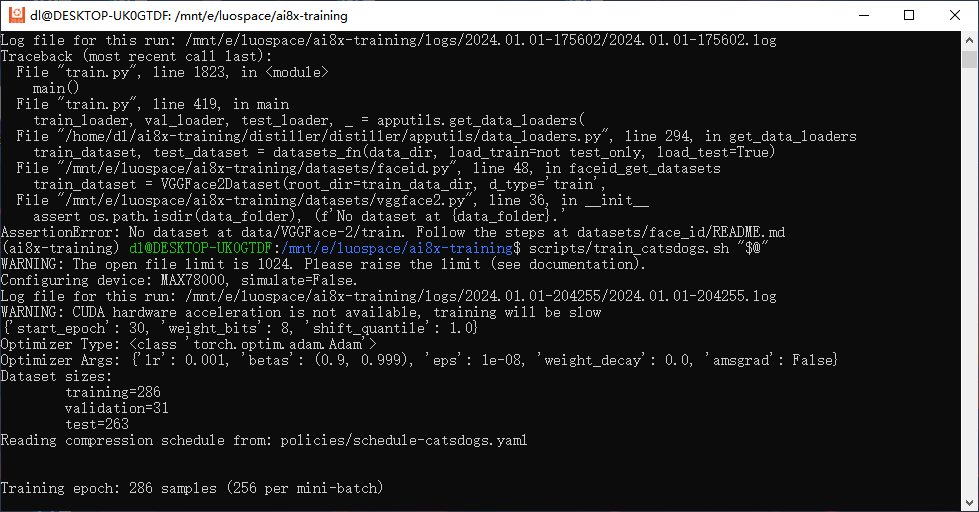

之后使用scripts/train_catsdogs.sh "$@"命令进行训练

(ai8x-training) dl@DESKTOP-UK0GTDF:/mnt/e/luospace/ai8x-training$ scripts/train_catsdogs.sh "$@"

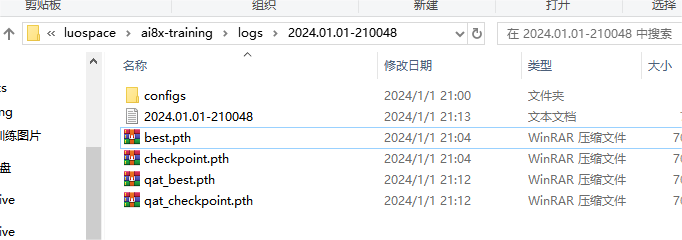

训练完成后会在“ai8x-training\logs”目录下生成6个文件，之后对其中的best文件进行量化。

（2）量化：退出ai8x-training环境,进入ai8x-synthesis环境，先用以下命令在\ai8x-synthesis\training目录下生成“best-q.pth.tar”文件

python quantize.py trained/ai85-catsdogs-qat8.pth.tar trained/ai85-catsdogs-qat8-q.pth.tar --device MAX78000 -v "$@"

之后再用此命令进行量化

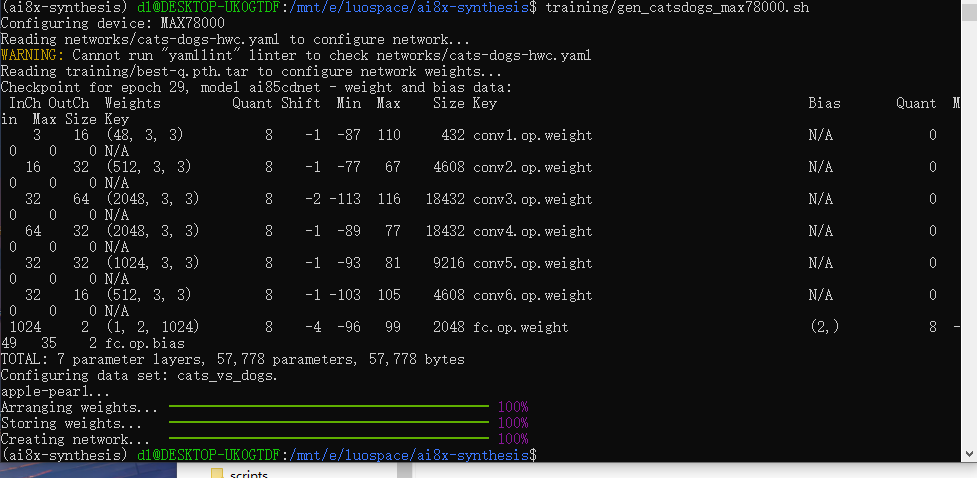

scripts/gen_catsdogs_max78000.sh

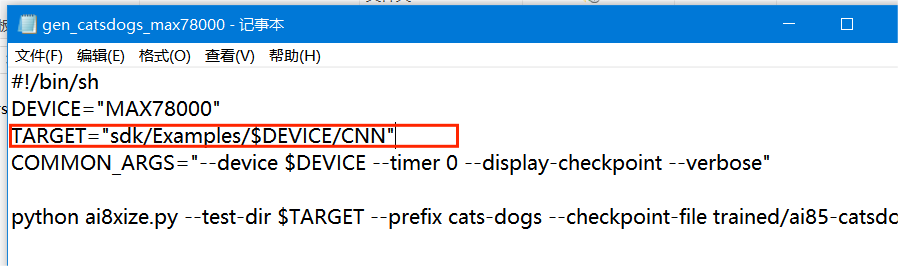

在gen_catsdogs_max78000.sh文件里也可对相关信息进行修改，例如量化后文件的保存路径。

最后在/Examples/$DEVICE/CNN目录下可以找到训练的文件。

（3）将量化后的文件用MaximMicrosSDK或者VScode将其打开便可写入MAX78000硬件进行测试识别。

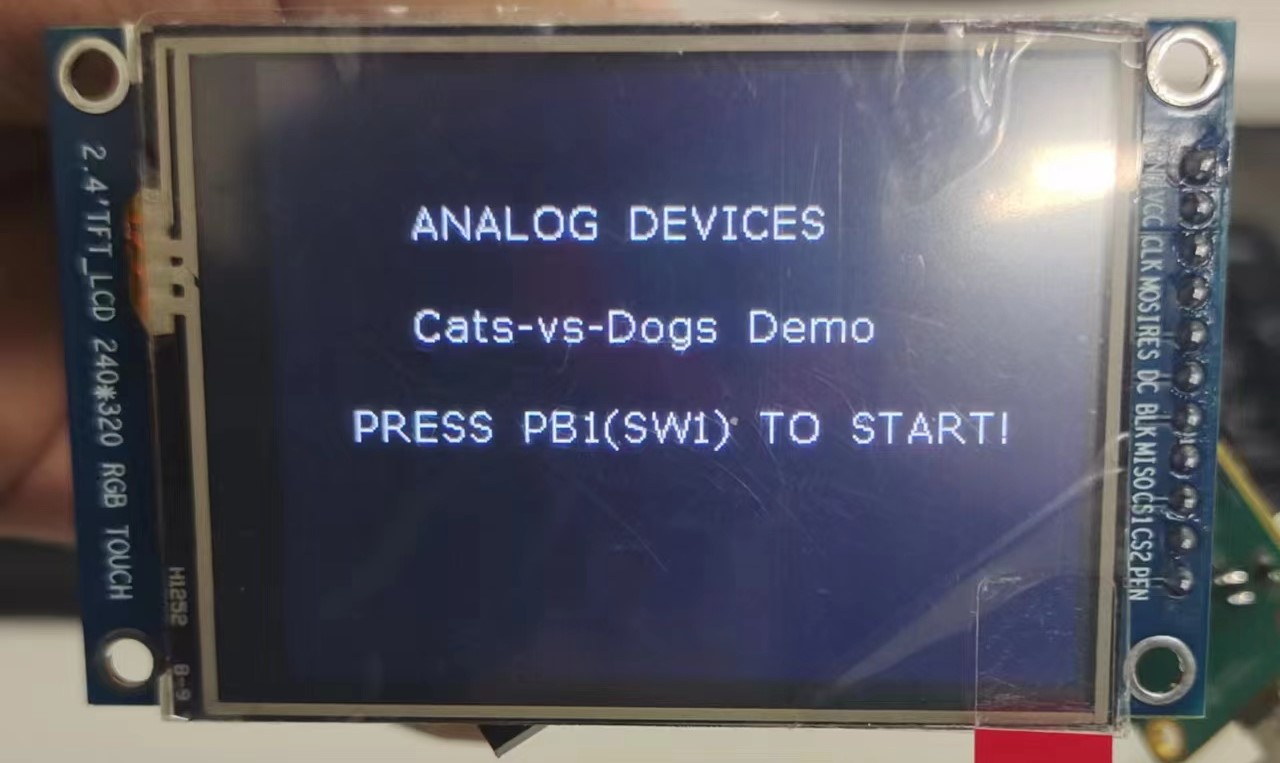

效果如下：按SW1键开始拍照识别

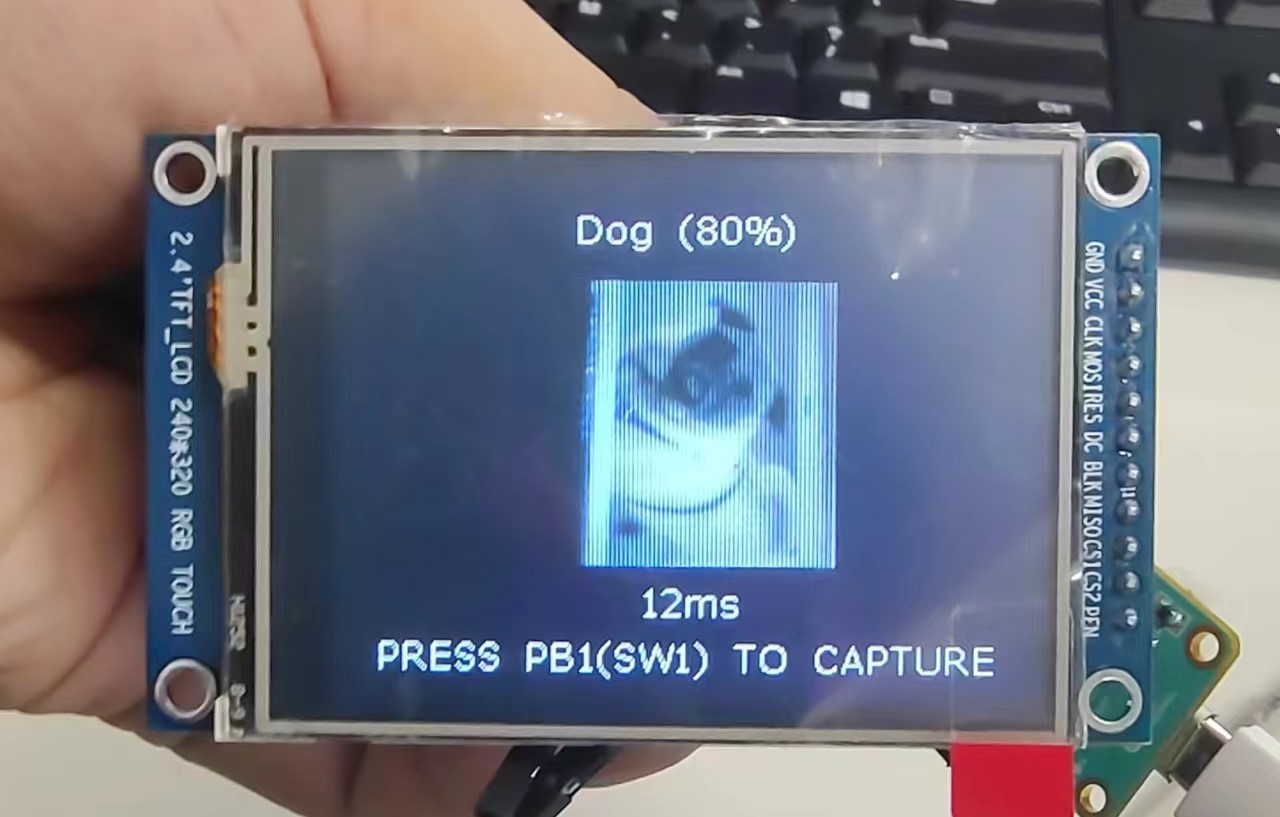

狗：

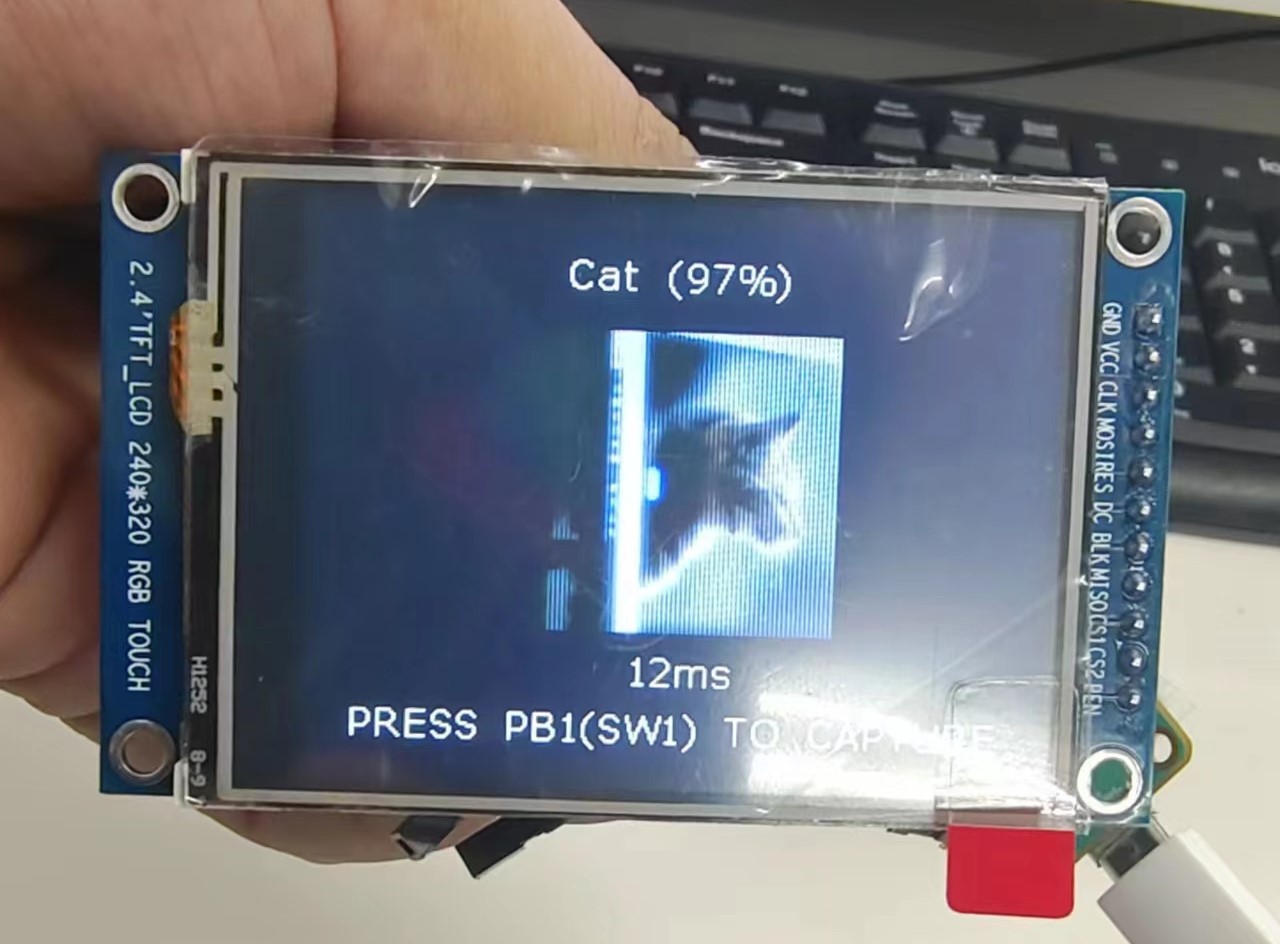

猫：

3.2 实际训练

因为本人时初次接触深度学习以及时间原因，所以就直接使用官方例程中的猫狗模型进行训练。cat_vs_dog中的网络模型是一个七层的神经网络

// Configuring 7 layers
// Input data: HWC
// Layer 0: 3x128x128 streaming, no pooling, conv2d with kernel size 3x3, stride 1/1, pad 1/1, ReLU, 16x128x128 output
// Layer 1: 16x128x128 streaming, max pool 2x2 with stride 2/2, conv2d with kernel size 3x3, stride 1/1, pad 1/1, ReLU, 32x64x64 output
// Layer 2: 32x64x64, max pool 2x2 with stride 2/2, conv2d with kernel size 3x3, stride 1/1, pad 1/1, ReLU, 64x32x32 output
// Layer 3: 64x32x32, max pool 2x2 with stride 2/2, conv2d with kernel size 3x3, stride 1/1, pad 1/1, ReLU, 32x16x16 output
// Layer 4: 32x16x16, max pool 2x2 with stride 2/2, conv2d with kernel size 3x3, stride 1/1, pad 1/1, ReLU, 32x8x8 output
// Layer 5: 32x8x8, no pooling, conv2d with kernel size 3x3, stride 1/1, pad 1/1, ReLU, 16x8x8 output
// Layer 6: 16x8x8 flattened to 1024x1x1, no pooling, linear, no activation, 2x1x1 output

开始训练前可以对\ai8x-training\scripts目录下的“train_catsdogs.sh”文件进行修改

python train.py --epochs 200 --optimizer Adam --lr 0.001 --wd 0 --deterministic --compress policies/schedule-catsdogs.yaml --qat-policy policies/qat_policy_cd.yaml --model ai85cdnet --dataset cats_vs_dogs --confusion --param-hist --embedding --device MAX78000 "$@"

各个参数的含义如下：

--epochs 200：训练的次数
--optimizer Adam：优化器
--lr 0.001：learning rate 学习率
--wd 0：weight decay
--deterministic：设置随机数种子，制造可重复的训练结果
--compress：设置压缩和学习率时间表
--qat-policy policies/qat_policy_cd.yaml：量化参数的策略
--model ai85cdnet：模型选择，模型定义在models文件夹下
--dataset cats_vs_dogs：数据集名称，之前在数据集加载文件中定义的
--confusion：显示混淆矩阵
--param-hist：收集参数统计信息
--embedding：显示嵌入
--device MAX78000：单片机芯片型号

（1）数据收集：因为时间有限所以就随便在网上找了个数据集进行训练，数据集来源：https://www.bilibili.com/video/BV1F94y1S7Tg/?spm_id_from=333.337.search-card.all.click&vd_source=69791353ee016d00d12531c613ff05e8

（2）将数据集放入ai8x-training/data目录下后便可按照上面的3.1例程训练进行模型训练

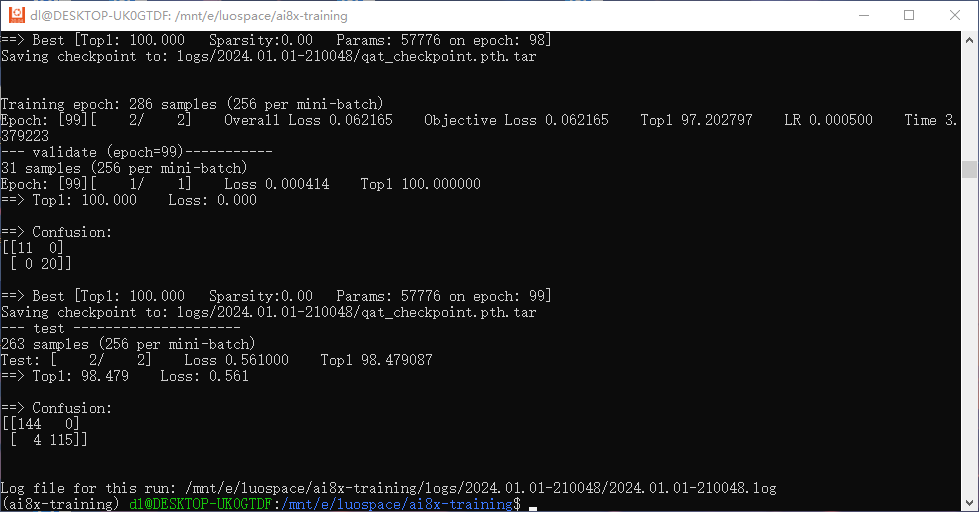

训练结果如下

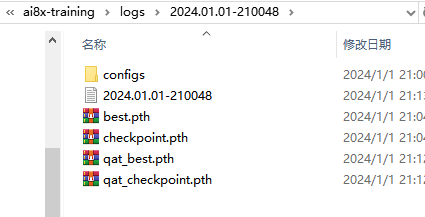

训练完成后会生成如下文件

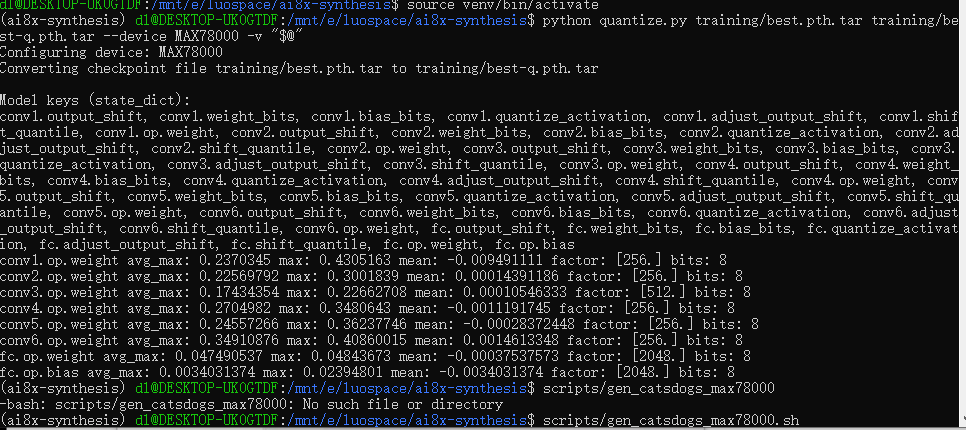

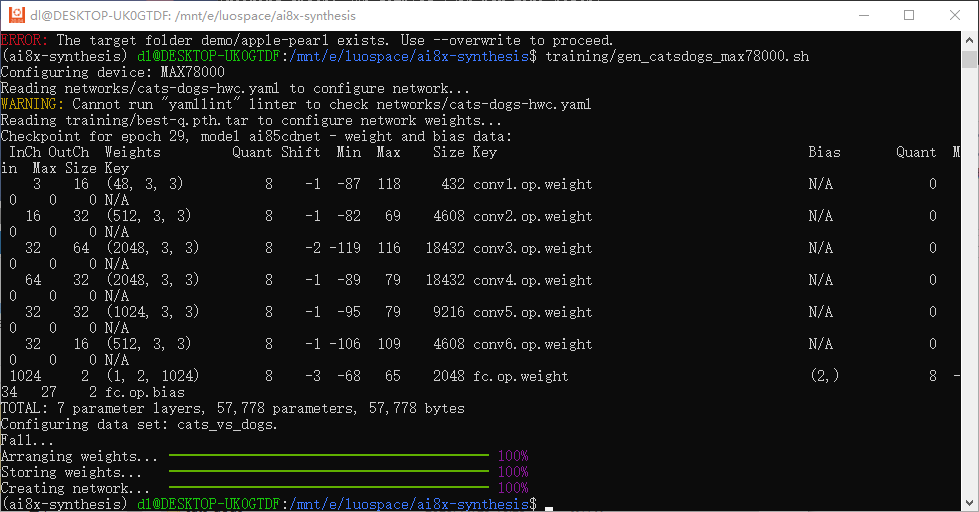

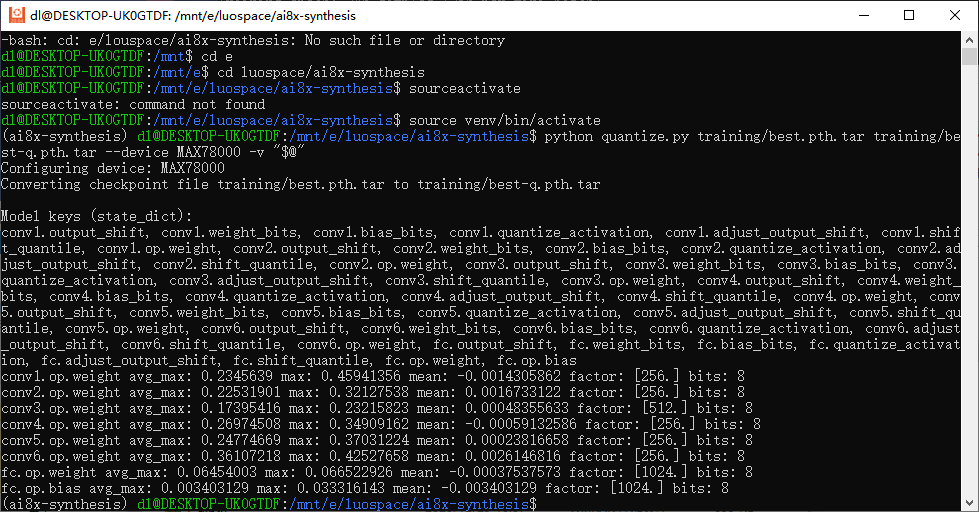

（3）训练完成后进行量化

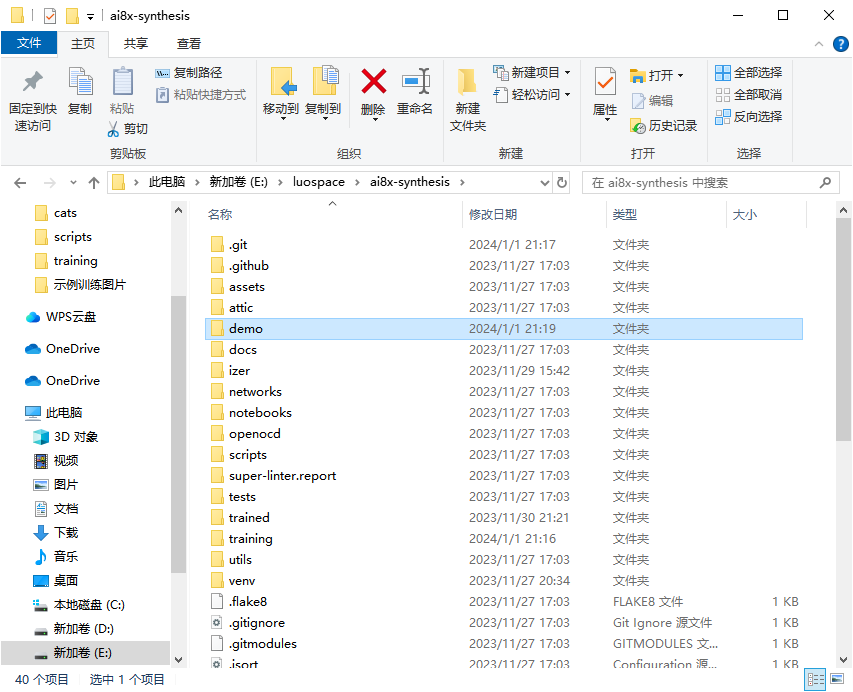

量化结束后可在demo目录下找到量化后的文件

（4）将量化好的文件用VScode打开进行测试，本次测试使用了B站的相关视频进行验证。结果如下：

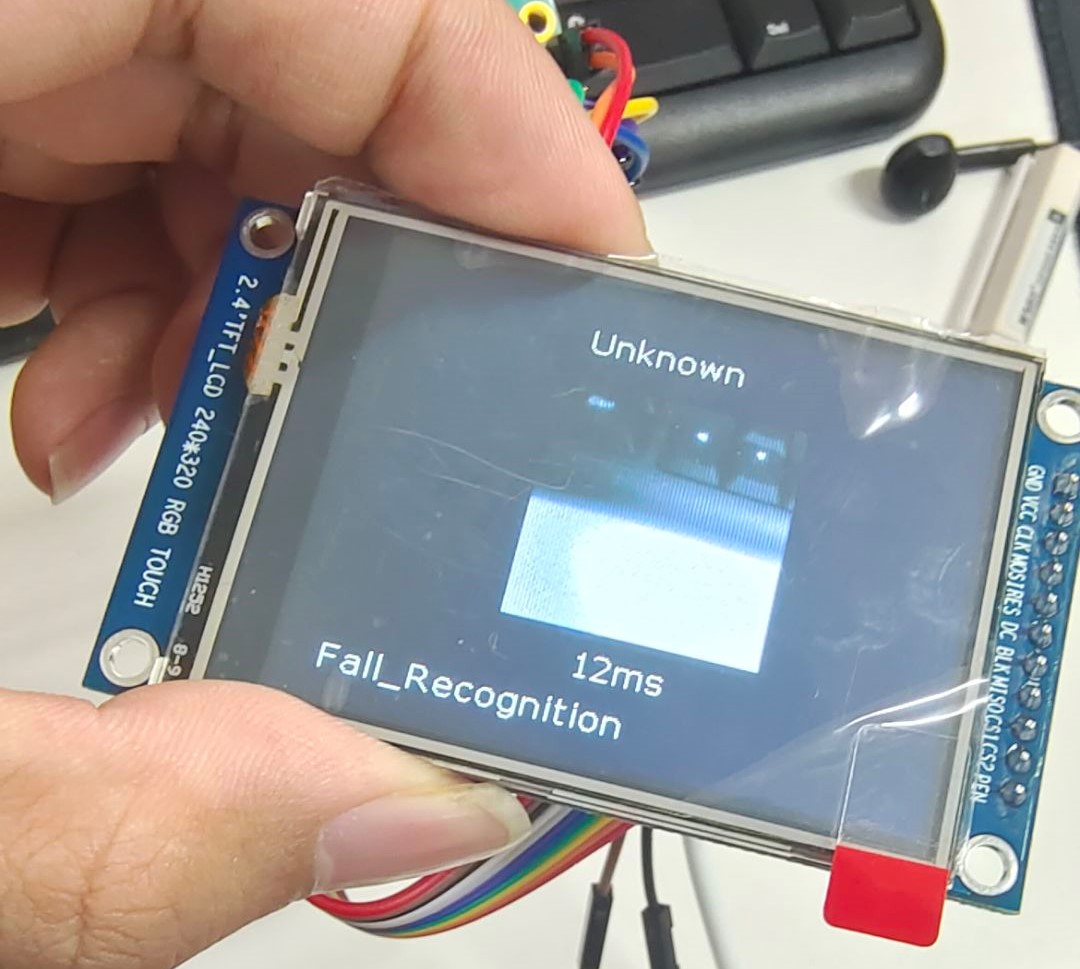

没有检测到目标时

检测到目标

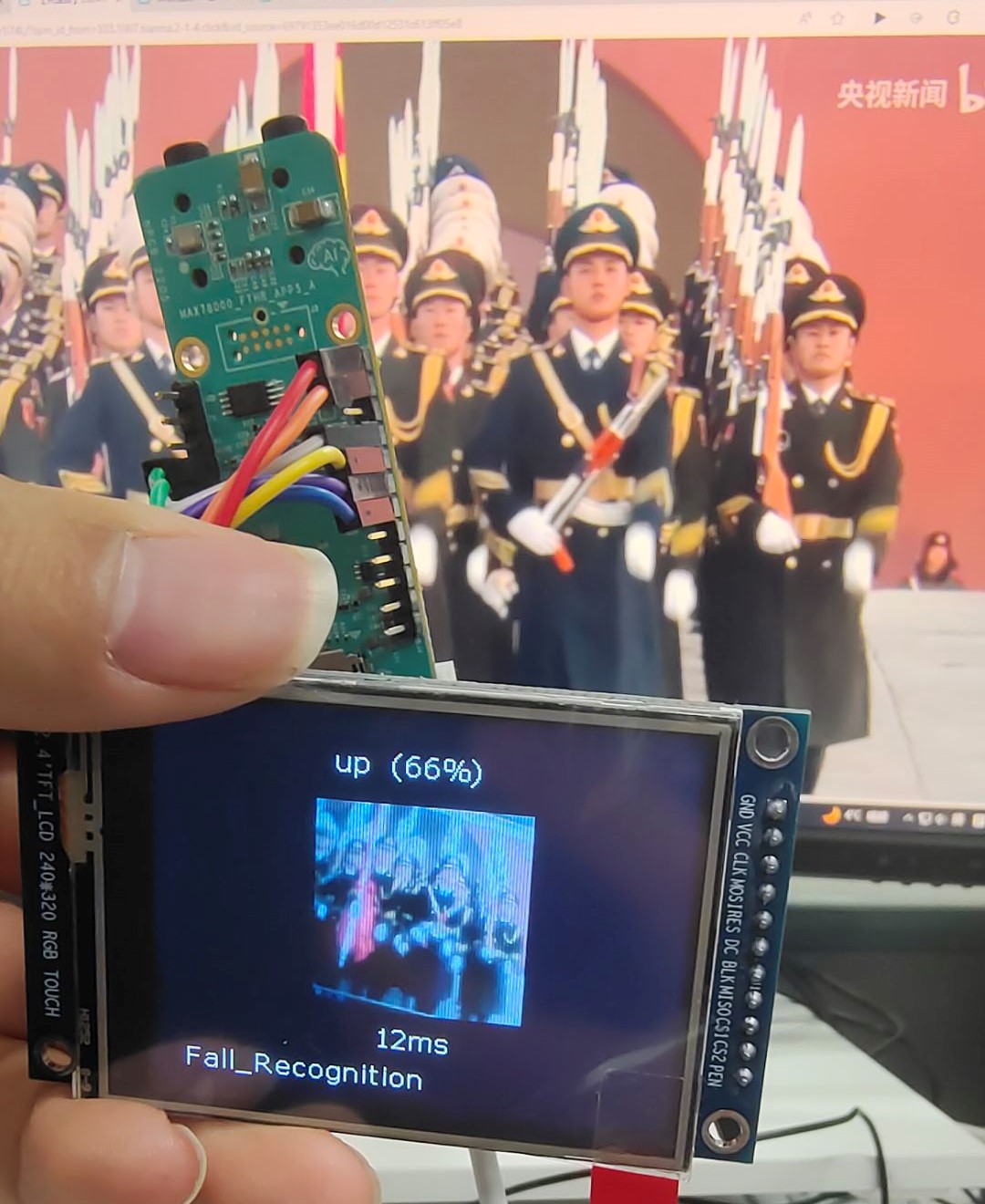

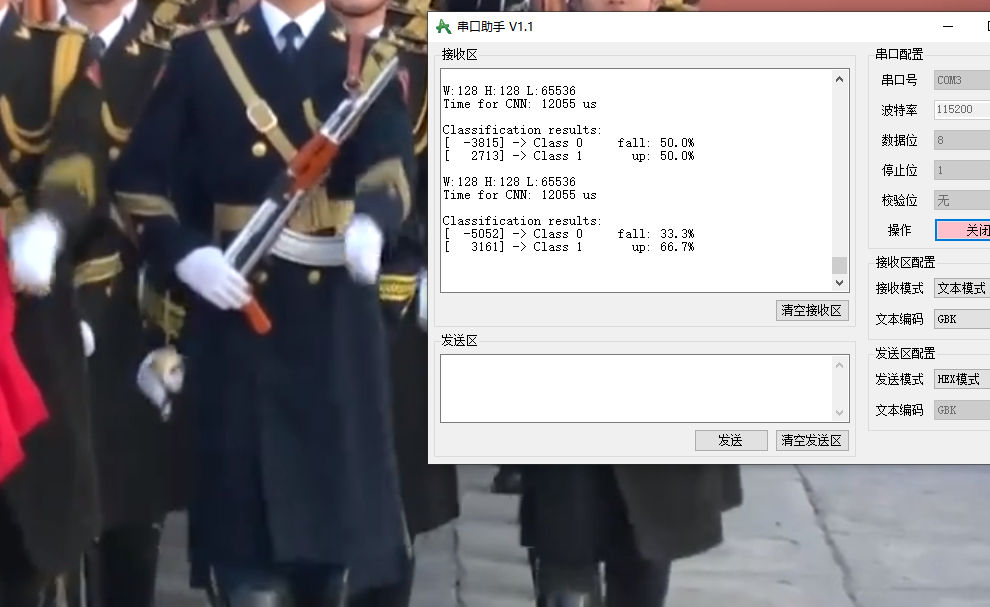

站立时：屏幕

串口

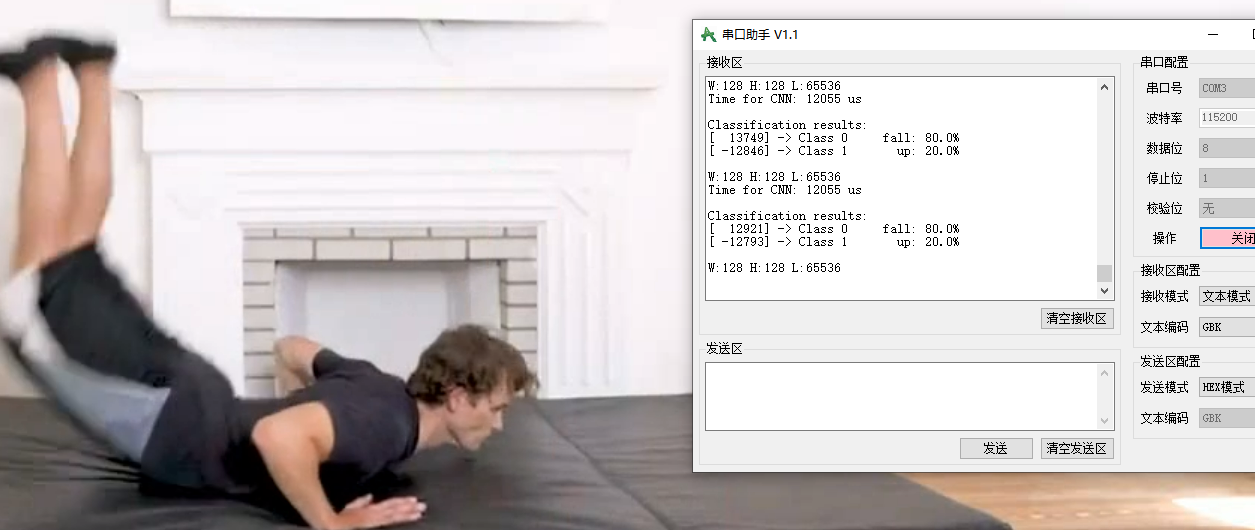

跌倒时：屏幕

串口：

这些测试结果可以说是失败的，数据集和模型都还可以改进，之后会继续学习的，争取下次可以做的更好。

3.3 屏幕连接

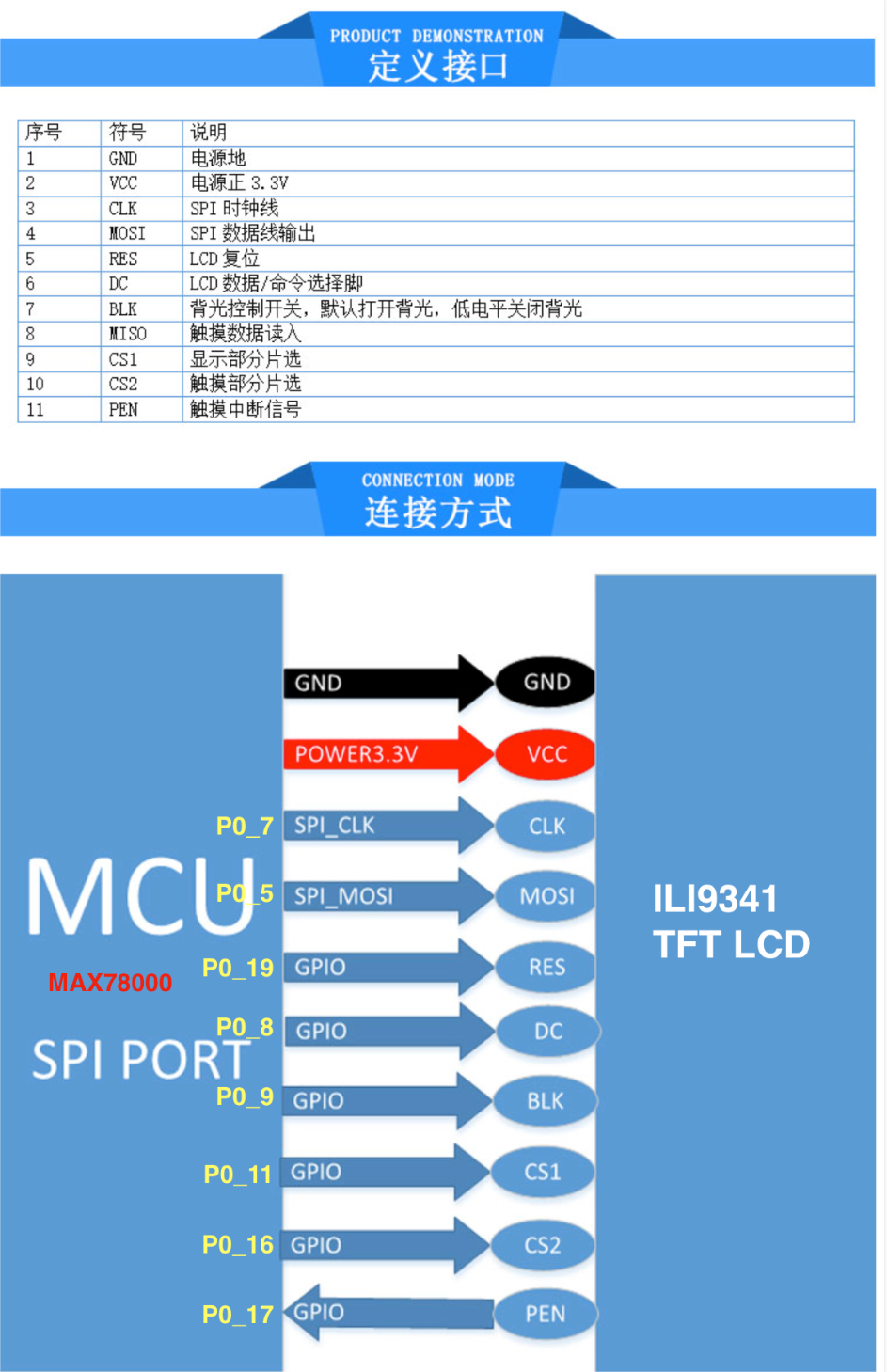

屏幕：TFT LCD：ILI9341

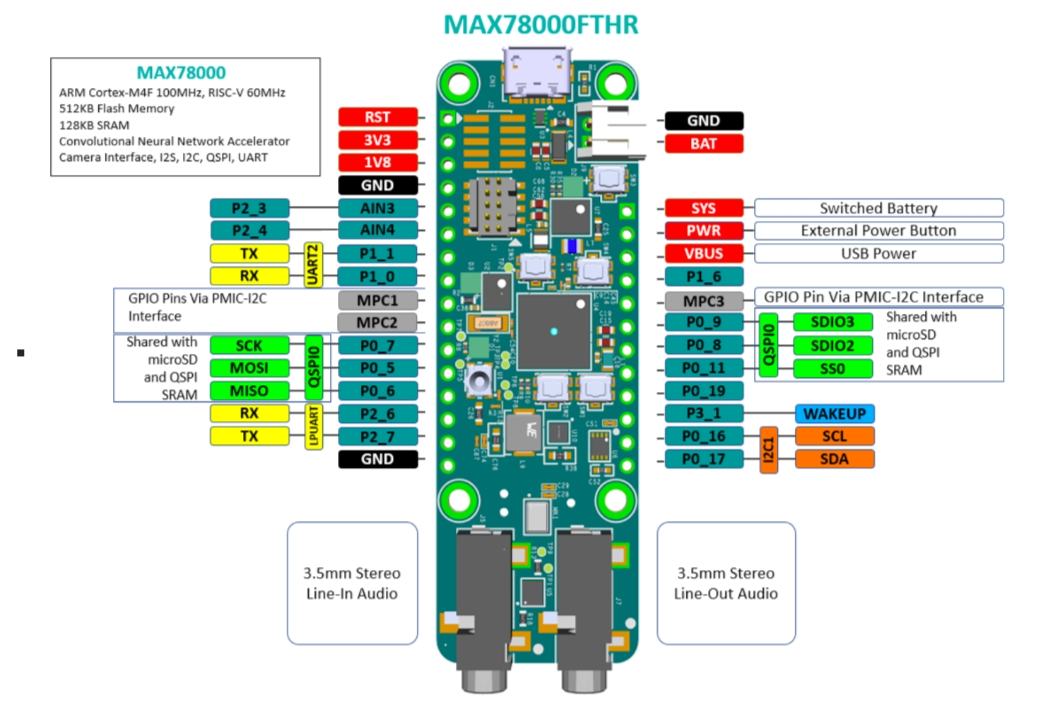

接法：

屏幕和MAX78000FTHR开发板连接好后，在有使用屏幕的例程中修改部分程序，例如cats-dogs_demo，然后修改 main.c：设置RESET、BLK控制引脚

#if defined(BOARD_FTHR_REVA)
    // Wait for PMIC 1.8V to become available, about 180ms after power up.
    //MXC_Delay(200000);
    mxc_gpio_cfg_t tft_reset_pin = {MXC_GPIO0, MXC_GPIO_PIN_19, MXC_GPIO_FUNC_OUT, MXC_GPIO_PAD_NONE, MXC_GPIO_VSSEL_VDDIOH};
    mxc_gpio_cfg_t tft_blen_pin = {MXC_GPIO0, MXC_GPIO_PIN_9, MXC_GPIO_FUNC_OUT, MXC_GPIO_PAD_NONE, MXC_GPIO_VSSEL_VDDIOH};
    MXC_TFT_Init(MXC_SPI0, 1, &tft_reset_pin, &tft_blen_pin);
    /* Enable camera power */
    Camera_Power(POWER_ON);
    //MXC_Delay(300000);
    printf("\n\nFall_Recognition Feather Demo\n");
#else
    printf("\n\nFall_Recognition Evkit Demo\n");
#endif

其他信息可参考电子森林的HonestQiao作者的内容。

四、遇到的问题及解决方法

1.安装Ubuntu系统是电脑C盘内存不够，可按照此教程安装到其他盘：https://blog.csdn.net/wgqabc/article/details/127745880?ops_request_misc=&request_id=&biz_id=102&utm_term=ubuntu%20%E5%AE%89%E8%A3%85%E9%9D%9Ec%E7%9B%98&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-6-127745880.142

2.git（http）拉取代码一直失败

FslUyV9P4RiFIYSOGh_TeBnTAVQe

这个是因为网络不稳定无法连接到网址，可以多次尝试或者挂梯子，也可以改用git(ssh)拉取代码（首次使用需要配置一下）教程：https://zhuanlan.zhihu.com/p/108972475。

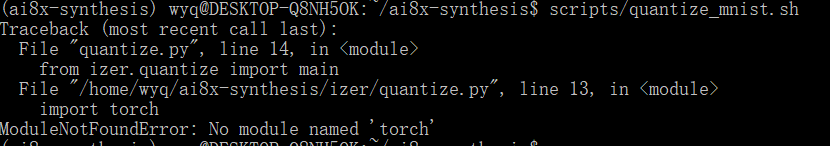

3.训练时发现缺少模块，可重新安装环境或者使用命令$pip install "缺少的模块名"进行安装

FmNcl4UsGOmVtkalIZLxosQpLcd7

五、总结

总的来说这是一次失败的训练，十月份和十一月份一直生病，住院了一个多月，并且我还是初学者，所以很多地方都没做好，不过我还会继续学习，完成这个项目的，争取用上imu。
