项目介绍

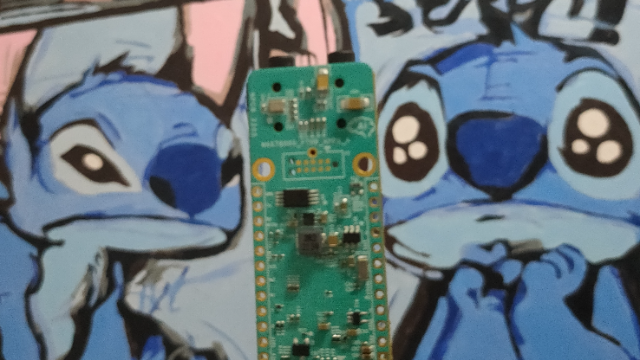

项目是基于MAX78000的语音识别智能照相机，专注于提供一种盲拍的拍摄体验。这款照相机没有预览功能，用户只能在拍摄后通过查看照片来发现意外的惊喜。通过MAX78000芯片的低功耗和AI加速器的强大计算能力，我们实现了一个既智能又神秘的便携式智能照相机，用户可以通过语音指令轻松控制拍摄操作，并且能在拍照的过程中充满了期待与惊喜。

（使用语音控制摄像头拍下照片存入SD卡内）

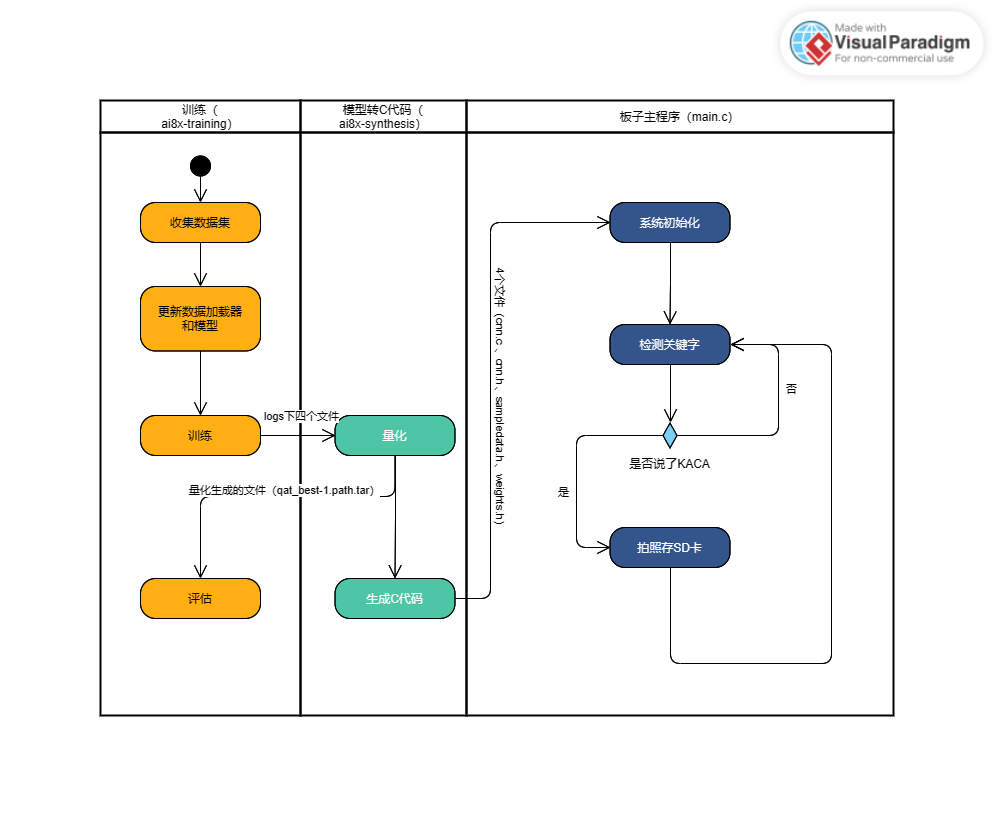

项目设计思路

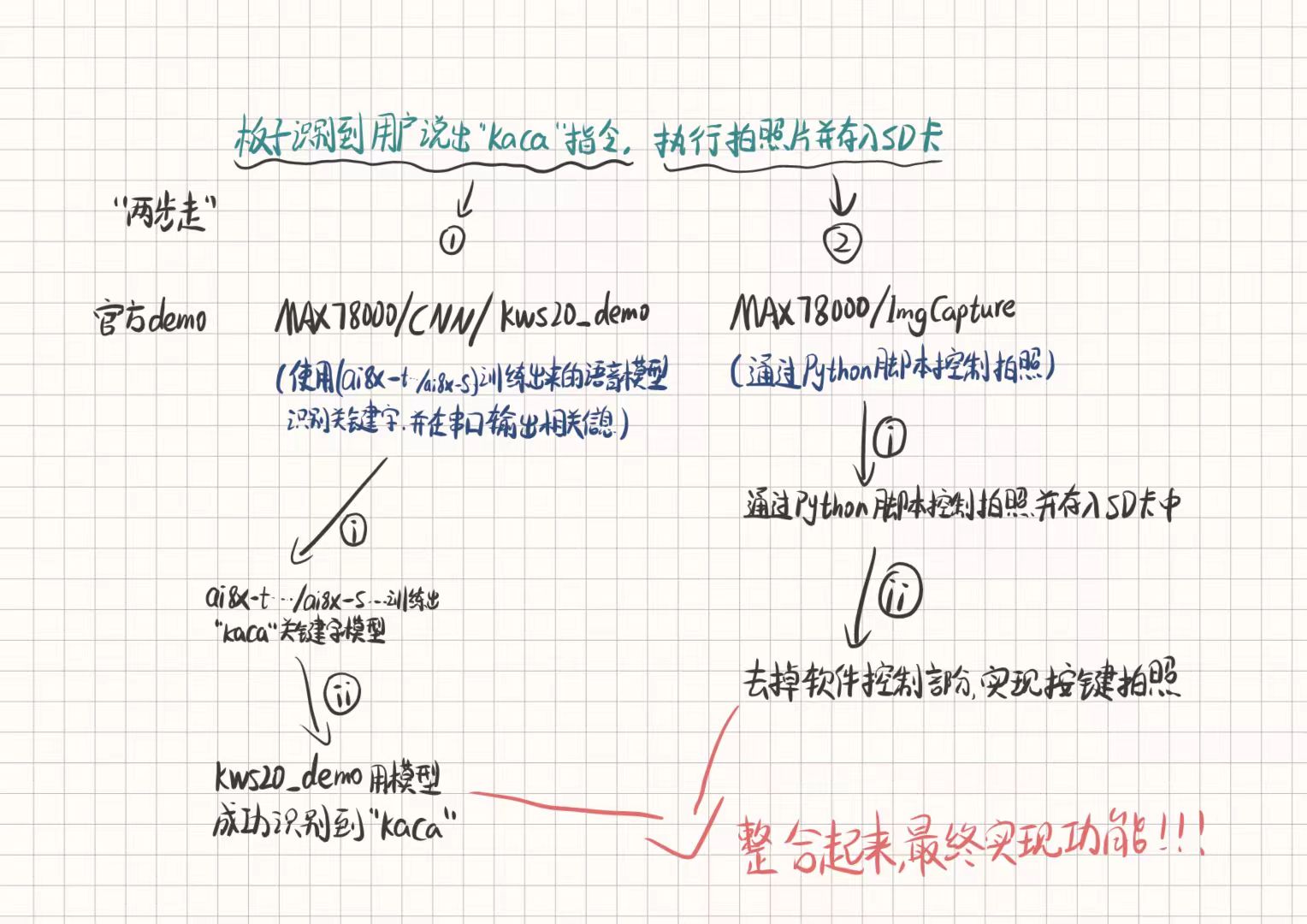

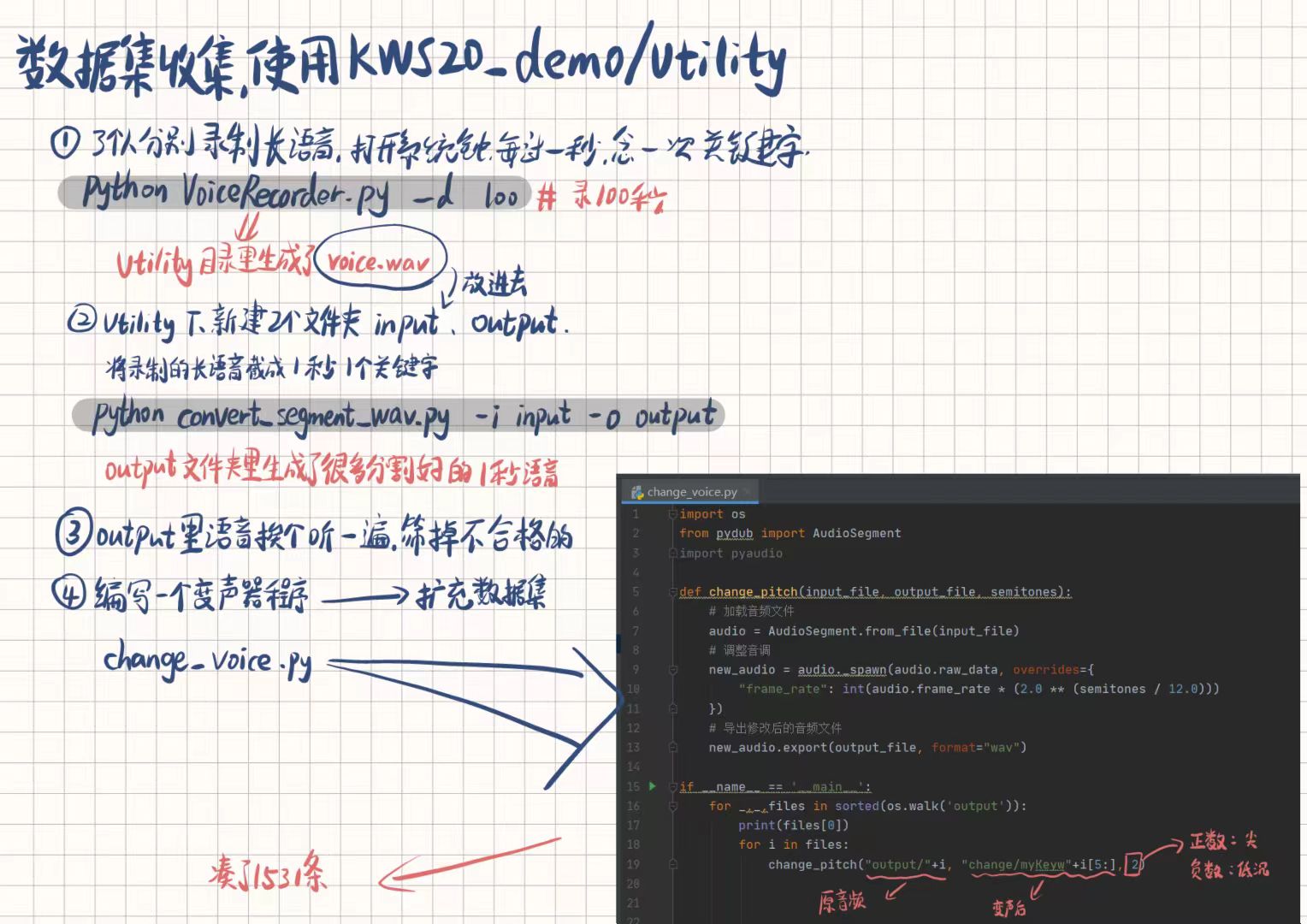

搜集素材的思路

MAX78000入门（win下 VSCode+Anaconda+Pycharm）

0.1 所需软件列表

      链接：https://pan.baidu.com/s/1YX1EqE9mPjTdhPpuVd7L5w?pwd=zhnb
      提取码：zhnb

• MaximMicrosSDK_win （官方工具包）
• VScode (硬件编程及烧录)
• git（拉取官方提供代码）
• Anaconda+PyCharm (软件编程及模型训练)

(详细版见附件“MAX78000入门（win下 VSCode+Anaconda+Pycharm）.html”)

预训练实现过程

教程：https://github.com/MaximIntegratedAI/MaximAI_Documentation/blob/master/Guides/Making%20Your%20Own%20Audio%20and%20Image%20Classification%20Application%20Using%20Keyword%20Spotting%20and%20Cats-vs-Dogs.md

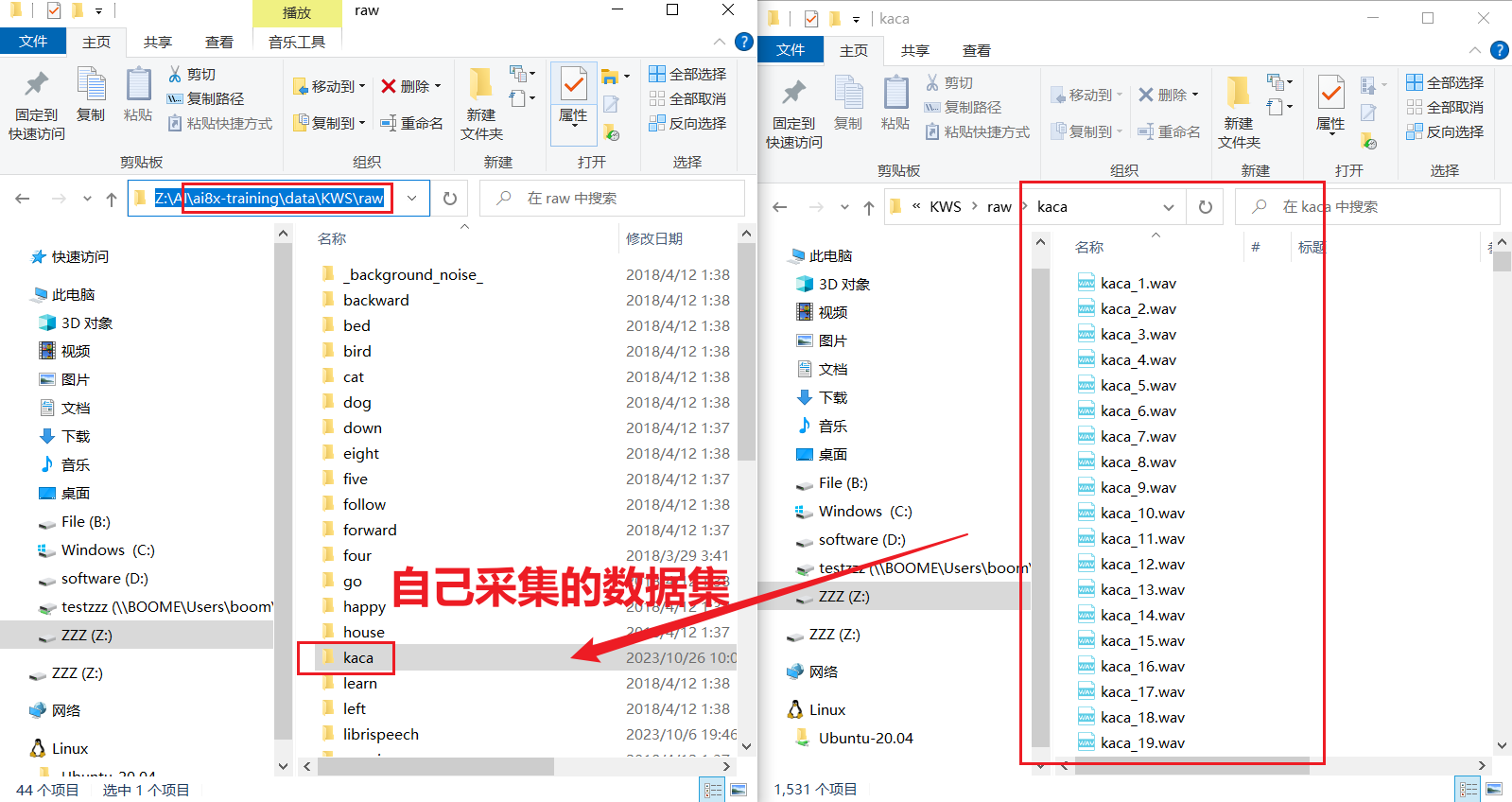

1、放入数据集

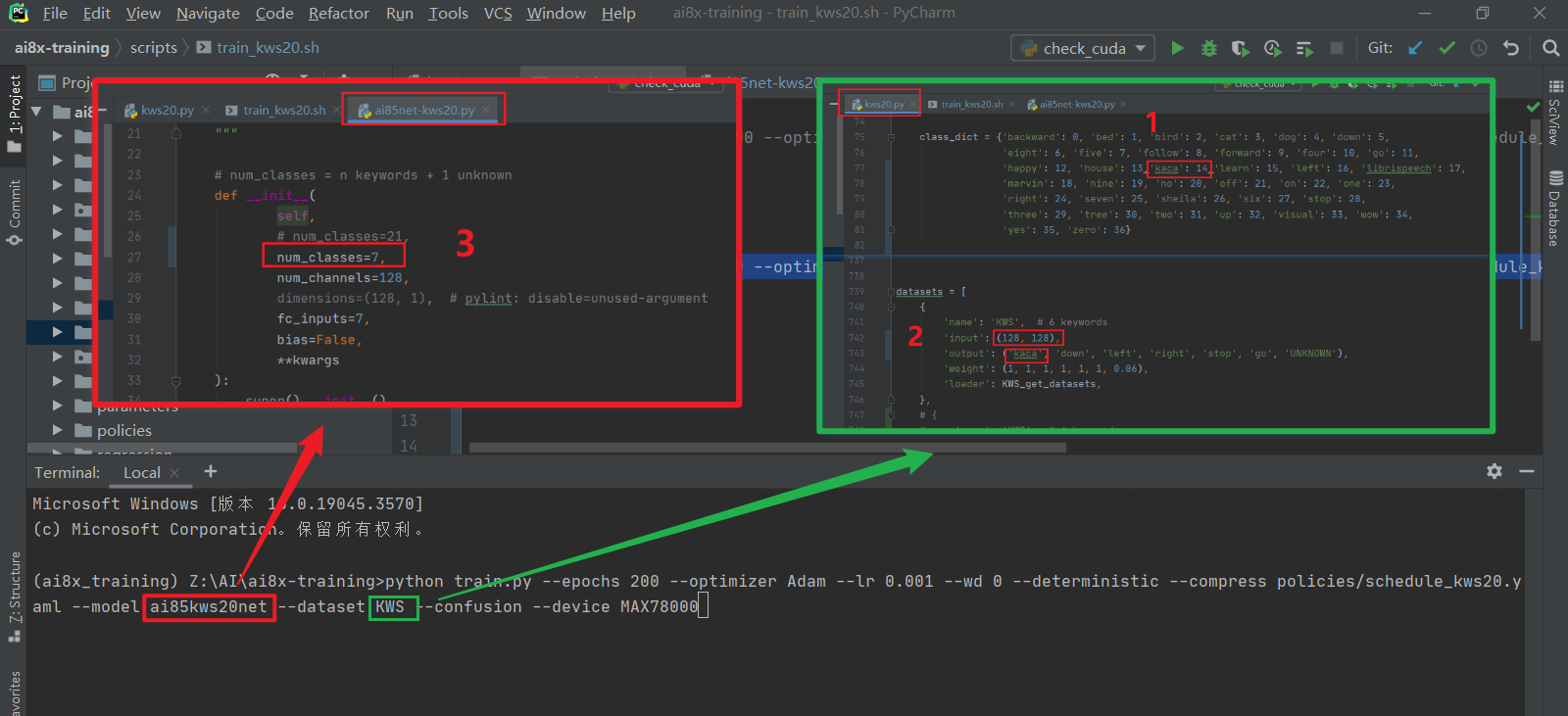

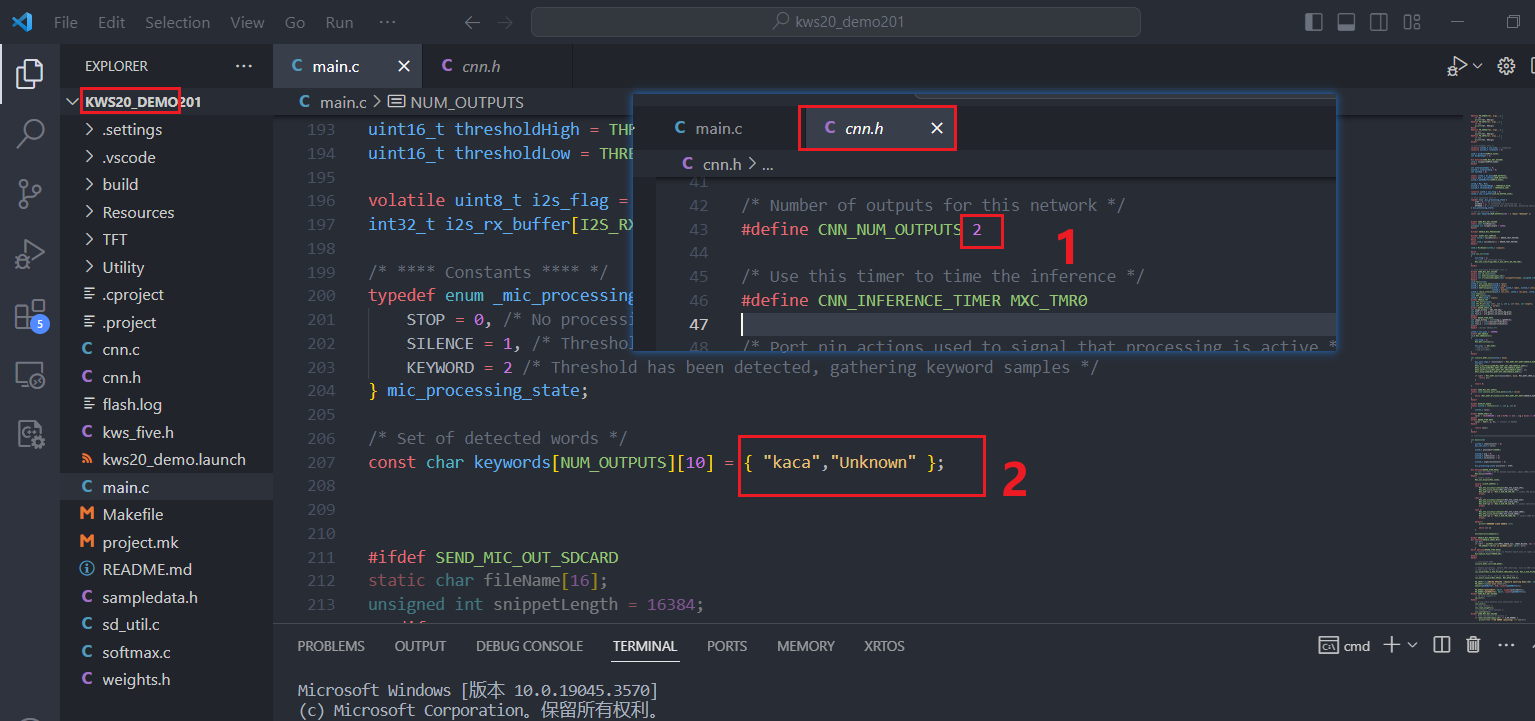

2、修改相关代码

预训练生成的log请见附件（”2023.10.07-223536.log“）

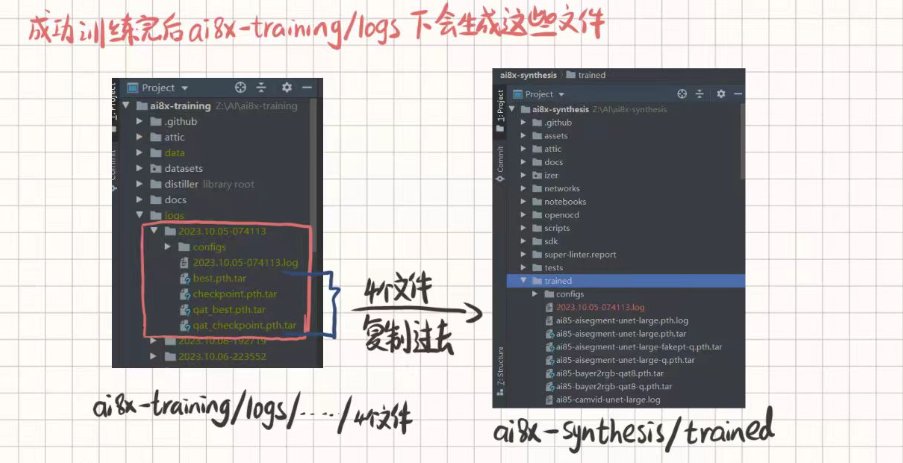

接着经过量化、评估、生成硬件编程可调用的库

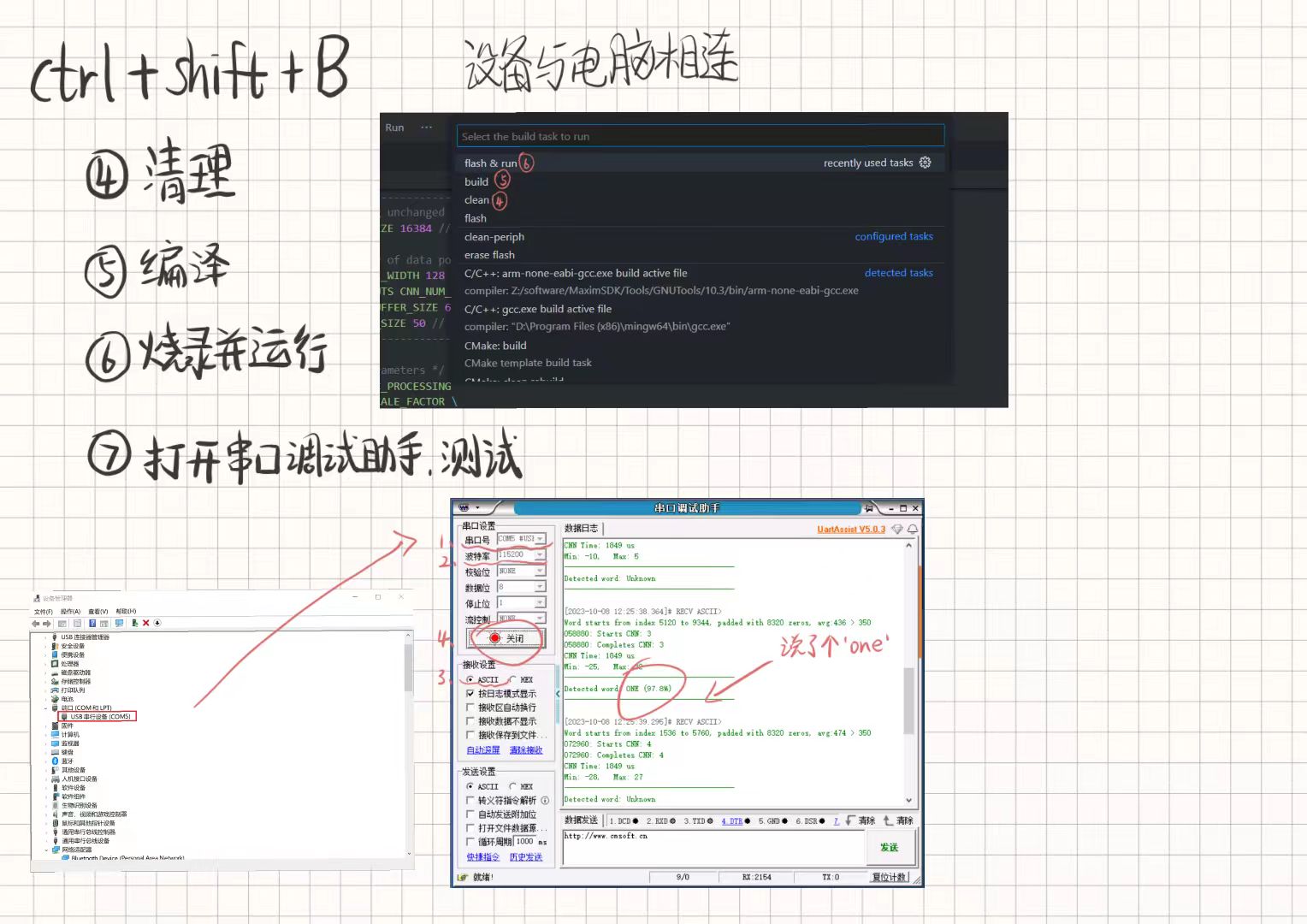

编译烧录后 串口调试工具查看效果

实现结果展示

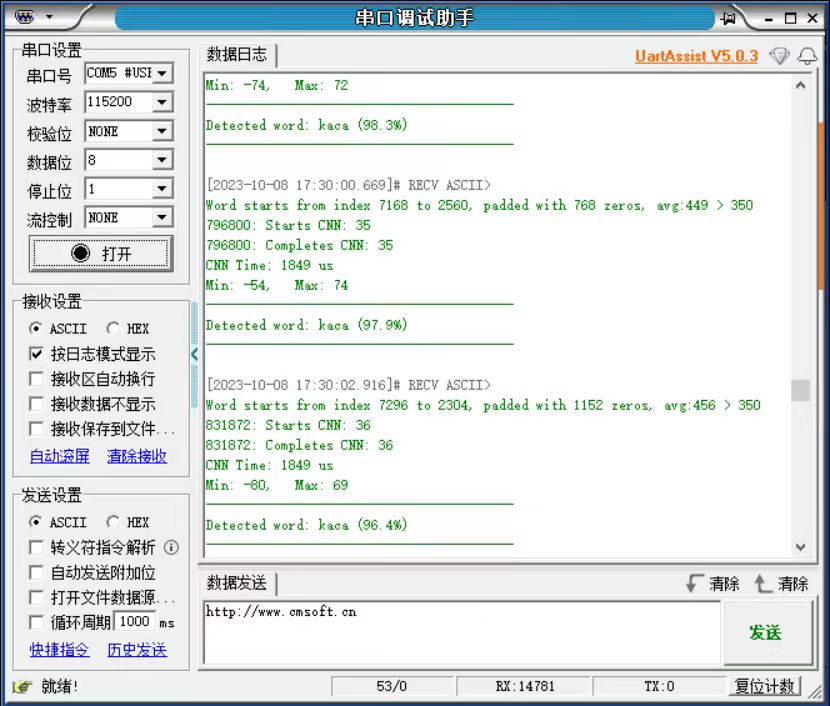

板子识别到KACA关键字后可在串口调试助手上观察到：

[2023-12-16 22:53:24.768]# RECV ASCII>
Word starts from index 14464 to 5760, padded with 4864 zeros, avg:489 > 350
324608: Starts CNN: 11
324608: Completes CNN: 11
CNN Time: 1850 us
Min: -84,   Max: 60
-----------------------------------------
Detected word: Unknown
-----------------------------------------

[2023-12-16 22:53:26.548]# RECV ASCII>
Word starts from index 12928 to 5120, padded with 3968 zeros, avg:351 > 350
346112: Starts CNN: 12
346112: Completes CNN: 12
CNN Time: 1850 us
Min: -58,   Max: 45
-----------------------------------------
.
Error creating directory: 268703948
.
photo_1------->1
photo_2------->2
photo_3------->3
photo_4------->4
photo_5------->5
Configuring camera
Starting streaming capture...
Done! (Took 41685 us)
DMA transfer count = 240
OVERFLOW = 0
Saving image to /PHOTO/photo_6
0.0%
3.3%
6.7%
10.0%
13.3%
16.7%
20.0%
23.3%
26.7%
30.0%

[2023-12-16 22:53:26.642]# RECV ASCII>
33.3%
36.7%

[2023-12-16 22:53:26.706]# RECV ASCII>
40.0%

[2023-12-16 22:53:26.770]# RECV ASCII>
43.3%

[2023-12-16 22:53:26.832]# RECV ASCII>
46.7%

[2023-12-16 22:53:26.944]# RECV ASCII>
50.0%
53.3%

[2023-12-16 22:53:26.991]# RECV ASCII>
56.7%

[2023-12-16 22:53:27.102]# RECV ASCII>
60.0%
63.3%

[2023-12-16 22:53:27.210]# RECV ASCII>
66.7%
70.0%

[2023-12-16 22:53:27.258]# RECV ASCII>
73.3%

[2023-12-16 22:53:27.305]# RECV ASCII>
76.7%

[2023-12-16 22:53:27.400]# RECV ASCII>
80.0%
83.3%

[2023-12-16 22:53:27.460]# RECV ASCII>
86.7%

[2023-12-16 22:53:27.696]# RECV ASCII>
90.0%
93.3%
96.7%
Finished (took 1437253us)


ANALOG DEVICES
Keyword Spotting Demo
Ver. 3.2.3 (5/05/23)

***** Init *****
pAI85Buffer: 16384
Detected word: kaca (97.0%)
-----------------------------------------

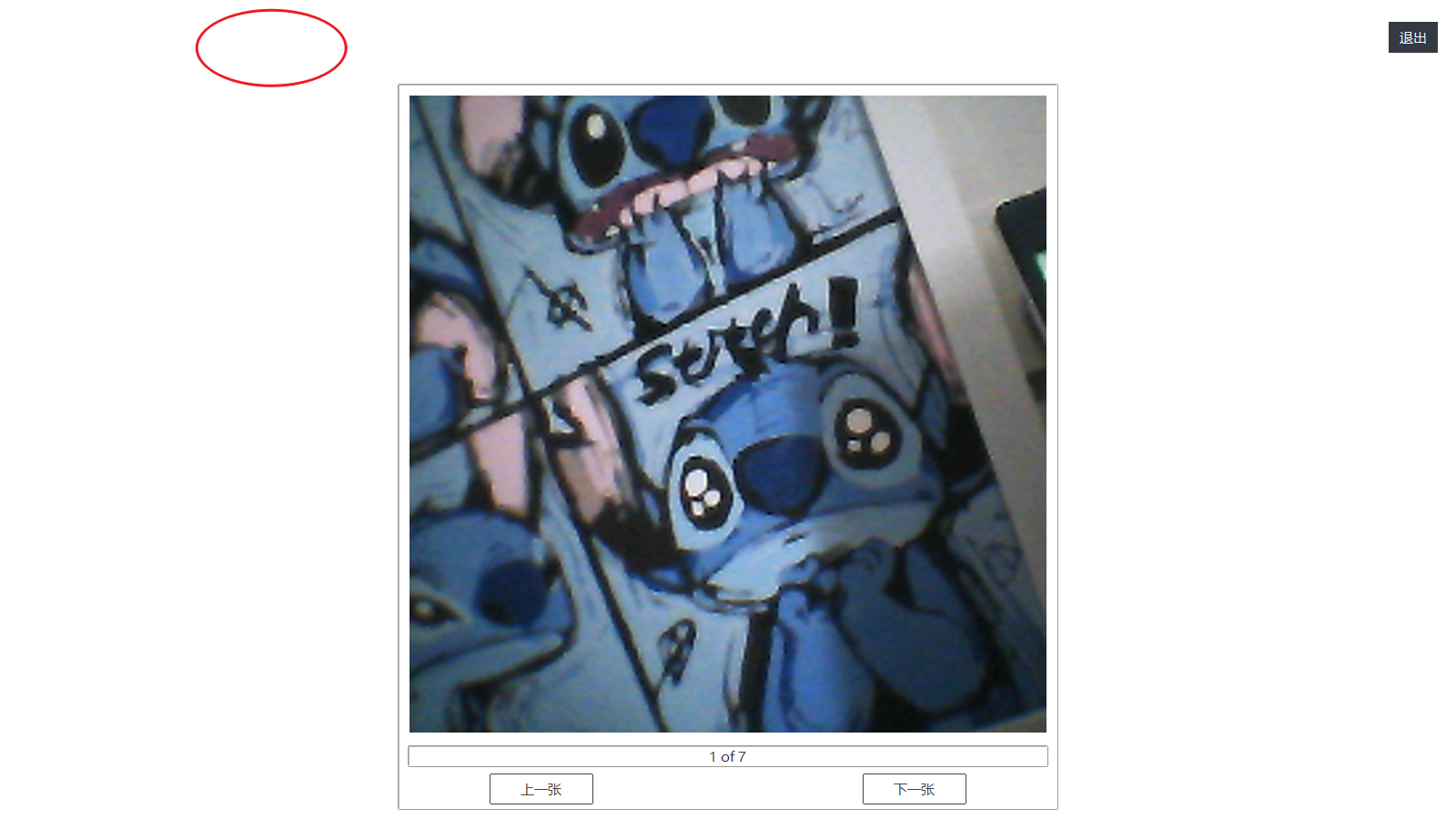

图片保存在了SD卡下的/PHOTO/文件夹，使用“图片查看器”小程序转换图片格式：

遇到的主要难题及解决方法：

板子主程序里的拍照和关键字识别功能都用到了硬件CNN,导致图片尺寸过大时会错位，效果如下：

解决方案：在确保图片不发生错位的情况下，让尺寸尽可能的大。最后确定图片尺寸为320X240

相关代码：https://github.com/BOOME4/MAX78000.git

参考材料：

•    硬件开发方面
• 总资料：Analog Devices AI (github.com)
• 1、训练：
• https://github.com/MaximIntegratedAI/MaximAI_Documentation/blob/master/Guides/Making%20Your%20Own%20Audio%20and%20Image%20Classification%20Application%20Using%20Keyword%20Spotting%20and%20Cats-vs-Dogs.md
• 2、demo及思路：
• msdk/Examples/MAX78000 at main · Analog-Devices-MSDK/msdk (github.com)
• MAX78000 语音识别 - 电子森林 (eetree.cn)
•
•
• 软件开发方面：
• 1、ttkbootstrap教程
• 教程 - ttkbootstrap
• 2、图片展示部分
• ttkbootstrap图片显示器_bootstrap图片查看器-CSDN博客
• 3、python脚本打包成.exe程序(环境换成了Anaconda)
• 【花了一周终于整理好了！全网最全Python tkinter教程！包含所有知识点！轻松做出好看的tk程序！】
