基于高精度温度传感器的车载动力电池温度检测系统设计概述

一、项目介绍与设计思路：

我设计的项目是基于高精度温度传感器的车载动力电池温度检测系统，其主要功能是实时监控电池温度，若出现温度过高情况，会进行报警。我的设计思路如下。

首先，是传感器的选择。适用于车载动力电池的高精度温传感器应具有以下特性。 第一，要具有足够的温度范围，能够覆盖电池操作温度范围。第二，要具有高精度和稳定性，提可靠的温度测量数据。第三，要具有快速响应时间，能够及时检测温度变化。第四，要能够耐受环境影响，能够在车内恶劣环境下正常工作。

其次，是硬件设计。硬件电路要设计传感器连接电路、电源控制电路、中控电路和CAN协议电路。

之后，是数据采集，要使用专用的嵌入式系统，读取传感器数据。

再之后，是数据处理。数据处理包括温度数据的平均、最大和最小值计算，温度变化的趋势分析与温度异常的检测和报警。

最后，是报警与保护。如果监测到电池温度超出预定的安全范围，系统应该能够发出警报并可能采取措施，比如减少电池负载或关闭充放电。

二、市场介绍：

基于高精度温度传感器的车载动力电池温度监测系统在现代汽车行业中具有重要的市场和应用前景。 随着电动和混合动力汽车的兴起，车载动力电池温度监测系统变得越来越重要，因为电池的温度管理对于电池寿命、性能和安全至关重要。 以下是关于该市场的一些重要信息：

（1）电动汽车（EV）和混合动力汽车（HEV）的增长：随着环保意识的提高和对传统燃油汽车排放的担忧，电动汽车和混合动力汽车的需求正在增加。 这导致了对高效的电池管理系统的需求，其中包括温度监测系统以确保电池的稳定性和安全性。

（2）电池温度管理的关键性：电池的温度对于电池的性能和寿命至关重要。 过高的温度可能导致电池损坏甚至火灾，而过低的温度可能影响电池的性能。 因此，车辆制造商需要可靠的温度监测系统来确保电池在适当的温度范围内运行。

（3）安全合规性：汽车行业对于安全性的要求非常严格。 电池温度监测系统可以帮助车辆制造商遵循安全标准和法规，并确保车辆在各种条件下都能够安全运行.

（4）电池寿命优化：电池的寿命受温度变化的影响很大。 通过监测和管理电池的温度，车辆制造商可以优化电池的使用寿命，从而延长电池的使用寿命和性能。

（5）创新技术发展：高精度温度传感器和嵌入式系统的发展使得更精确的电池温度监测变得可能。 此外，一些先进的技术，如物联网（IoT）和云计算，可以实现实时数据采集、分析和远程监控，进一步增强了监测系统的功能和效益。

（6）售后市场和维护：除了新车市场，售后市场也需要电池温度监测系统。 车主和维修人员可以使用这些系统来监测电池状态，预防潜在的问题，以及在需要时进行维护。

    综上所述，基于高精度温度传感器的车载动力电池温度监测系统在汽车行业中具有巨大的市场潜力。 它不仅可以提升电池的性能和寿命，还可以提高电动和混合动力汽车的安全性，满足市场对环保和可持续出行的需求。 随着电动汽车技术的不断发展，这个市场预计将继续增长并创造更多商机。

三、方案框图与scheme-it工具介绍：

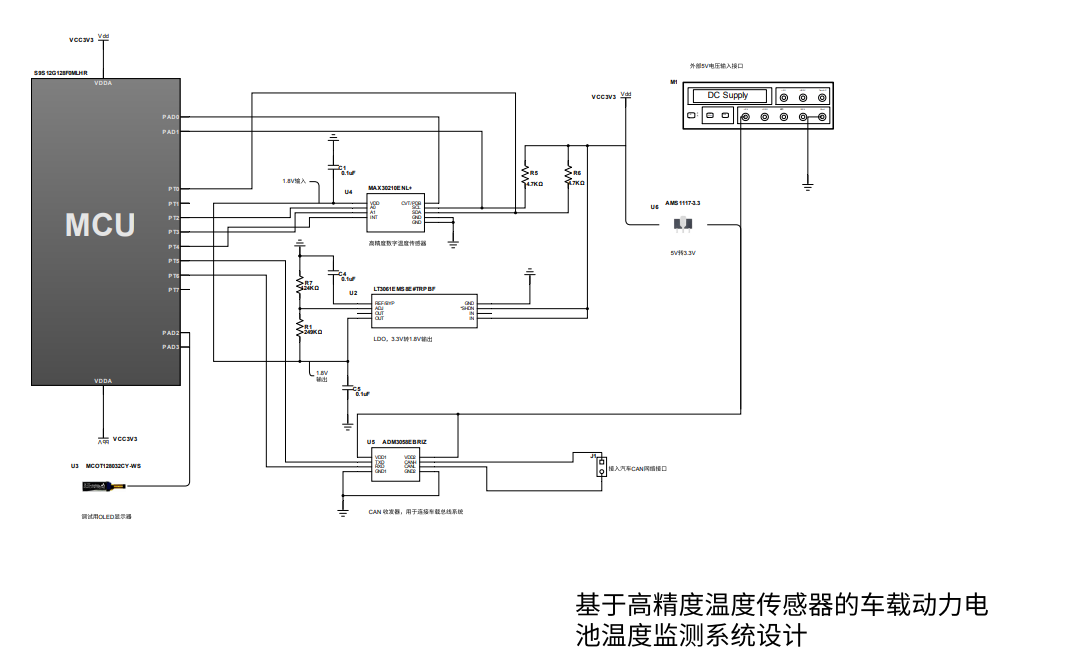

分享链接：https://www.digikey.cn/schemeit/project/sensor-temp-81238b84b8d545a0960423243f253bf0

原理图设计模块主要包含中控：负责采集温度数据，解调CAN协议数据，设计温度数据处理算法，上报告警等功能。

高精度温度传感器：负责实时采集动力电池温度信息，上传到MCU处理

CAN协议接口模块：负责与车载系统和温度监测系统的数据互联互通

电源管理：负责为电平转换，为各模块提供稳定的电源

预留了OLED显示屏模块：调试过程中可以实时监测温度数据，通过设定阈值判断，实时显示预警信息，方便后续调试和验证功能。

四、元器件介绍：

1、数字高精度温度传感芯片（ADI）

MAX30210 是一款集成式的高精度数字温度传感器， 该传感器专门设计用于医疗、工业和汽车等领域的高精度温度测量应用。 以下是关于 MAX30210 温度传感器的一些重要特点和信息：

（1）高精度温度测量：MAX30210 是一款具有高精度的数字温度传感器，能够实现非常精确的温度测量。 它可以在广泛的温度范围内提供稳定和准确的温度数据。

（2）数字接口：传感器采用数字接口（I2C或SPI）与微控制器或其他设备通信，便于数据读取和控制设置。

（3）集成式设计：MAX30210 集成了温度传感器、模数转换器（ADC）、数字信号处理器和通信接口，减少了外部元件的需求，从而简化了系统设计。

（4）低功耗：传感器具有低功耗特性，适合要求长时间运行的应用，如便携式医疗设备。

（5）小尺寸：MAX30210 的小尺寸设计使其适合在有限空间内进行集成。

（6） 适用领域：传感器的高精度和稳定性使其在医疗行业特别有用，例如体温监测设备。 此外，它也可以用于汽车、工业自动化、环境监测等领域。

（7）配置和控制：通过通信接口，您可以配置传感器的工作模式、采样速率和其他参数，以满足特定应用的需求。

2、线性电源芯片（ADI）

（1）线性稳压器： LT3061 是一款低压差线性稳压器，用于将输入电压稳定输出为更低的恒定电压。它适用于电源管理应用，提供稳定的电源电压给其他器件。

特性和功能：

（2）输出电压范围： LT3061 可以提供不同的输出电压选项，具体的范围和电压值取决于具体型号。通常可以提供稳定的输出电压，适用于各种应用需求。

（3）低噪声： 该器件设计具有低噪声特性，适用于对信号质量要求较高的应用，如精密测量和传感器应用。

（4）低失真： LT3061 在输出负载变化时能够维持较低的输出失真，有助于保持稳定的电源输出。

（5）电流能力： 这款稳压器通常具有一定的输出电流能力，可以为各种负载提供所需的电流。

（6）电源输入范围： 具体的输入电压范围取决于型号，但一般能够适应一定的输入电压范围，从而满足不同的应用需求。

（7）应用领域： LT3061 稳压器可以用于各种电源管理和电压稳定应用，如传感器接口、移动设备、工业控制、通信设备等。

3、CAN协议芯片（ADI）：

ADM3058E 是一款 5.7 kV rms 隔离式控制器区域网络 (CAN) 物理层收发器，具有高性能的基本功能集。ADM3058E 支持高达 12 Mbps 的数据速率。低环路传播延迟和 ±25 V 扩展共模范围可支持在更长总线电缆上实现可靠通信。主导超时功能可防止故障情况下的总线锁定，限流和热关断功能可防止输出短路。CAN 总线输入和输出引脚的保护电压为 ±40 V，防止意外连接到 +24 V 总线电源。

该套件完全适应 −40°C 至 +125°C 的工业级温度范围。

五、心得体会：

实话实说，这次大赛的内容并非我的专业内学习过的东西，其中的绝大部分对我而言都是全新的。这也导致我最开始一直在犹豫是否能够做出最后的成果。但是在我观看了官方网站、B站等平台上的教学视频和项目案例之后，我学到了很多相关的知识。在确定了方向之后，我开始浏览相关厂商的官网，了解各个厂商的元器件的功能和相关参数，逐步确定了自己的项目。之后，我又反复观看、学习了scheme-it的教学视频，并且尝试着连接出电路图。经过了数日的钻研学习后，终于是完成了这个项目。

通过参加这次活动，我学到了很多新的技能，也拓宽了自己的知识面，可谓是受益匪浅。
