FastBond2阶段1-基于89C51的智能冰箱的框图设计
一、项目介绍:
这是一个智能冰箱项目，使用89C51。
硬件介绍:
- 主控芯片:89C51微控制器，可以提供稳定的性能和较低的功耗。
组件选用：
1.电源管理模块:用于管理各个模块的电源供应和节能控制。
2.RFID读卡器或者指纹识别模块:用于识别用户身份，实现智能的用户权限管理和个性化设置。
3.触摸屏显示器:用于提供用户界面交互，显示冰箱内部温度、存储状态、食品信息等，并接收用户输入。
4.电机驱动器:用于控制冰箱门的开合，可以选择步进电机或者直流电机，通过89C51控制门的打开和关闭。
5.Wi-Fi模块:用于连接到家庭无线网络，实现远程监控和控制，以及与其他智能设备的互联互通。
6.温度传感器:用于监测冰箱内部的温度，可以选择常见的温度传感器，比如DS18B20等。湿度传感器︰用于监测冰箱内部的湿度，帮助保持食品的新鲜度。
声音传感器：通过智能语音识别，调节冰箱内部温度。
7.故障报警装置：冰箱出现故障或者温度过高过低自动触发报警装置。
设计思路：
基于89C51的智能冰箱的设计流程大致如下:
- 确定需求:首先需要明确你的智能冰箱的功能和性能要求，例如温度范围、湿度要求、存储容量、用户交互方式等。
- 硬件选型:根据需求确定所需硬件，例如89C51微控制器、各种传感器、执行器、显示器、通讯模块等。
- 电路设计:根据硬件选型设计相应的电路，包括电源管理电路、传感器接口电路、执行器驱动电路等。
- PCB设计:将电路设计转化为PCB布局图，完成PCB线路连接、元器件布局等设计。
- 涉及到的电路仿真:在进行PCB设计之前，可以使用仿真软件对电路进行仿真验证，确保电路设计的正确性。
- 嵌入式系统软件设计:编写C语言程序，实现冰箱内部各个模块的控制逻辑和数据处理，包括传感器、执行器通讯模块等。
- 系统调试和测试:完成硬件与软件的集成，进行系统级调试和测试，确保系统稳定可靠。
- 量产与售后:完成样机开发后，进行量产制造，并提供售后服务支持，维护系统的稳定性和长期可靠性。
二、设计方向和市场介绍:
设计方向:
- 高效节能:设计出能够最大程度降低能耗的智能冰箱，采用高效的压缩机、优化的隔热材料和智能温度控制算法，提供节能环保的产品。
- 智能化管理:通过集成多种传感器和物联网技术，实现智能化的食品管理功能，如食材识别、过期提醒、智能报警等，帮助用户更好地管理食品。
- 人性化交互:注重用户体验，设计直观简洁的用户界面，支持语音交互和手机APP远程控制，提供便捷的操作方式和个性化的用户体验。
- 安全保障:加强冰箱的安全性能，包括电子锁、防盗报警、儿童安全锁等功能，确保用户的食品安全和家庭安全。
市场介绍:
智能冰箱市场前景广阔，受到越来越多消费者的青睐。以下是一些市场趋势和机会。
- 消费升级需求:随着人们生活水平的提高，消费者逐渐关注生活品质和便利性。智能冰箱作为家庭必备电器之一，能够提供更智能、便捷的食品管理和个性化服务，因此具有较高的市场需求。
- 新兴市场需求:随着全球经济发展，一些新兴市场对智能家电产品的需求逐渐增加。这些市场对于功能强大、性价比高的智能冰箱产品具有较大需求，提供了发展机会。
- 智能家居趋势:智能家居市场持续增长，智能冰箱作为家庭中重要的电器设备之一，与其他智能设备的互联互通将成为未来发展的趋势。例如，智能冰箱可与智能音箱、手机APP等进行连接，实现更便捷的控制和管理。
- 健康饮食关注︰健康饮食成为现代人的生活追求，消费者对于食材的新鲜度和安全性要求越来越高。智能冰箱可以通过智能存储管理和过期提醒等功能，帮助用户更好地管理食材，满足健康饮食的需求。
综上所述，基于以上设计方向和市场趋势，基于89C51的智能冰箱在智能家电市场具有广阔的市场潜力和发展空间。

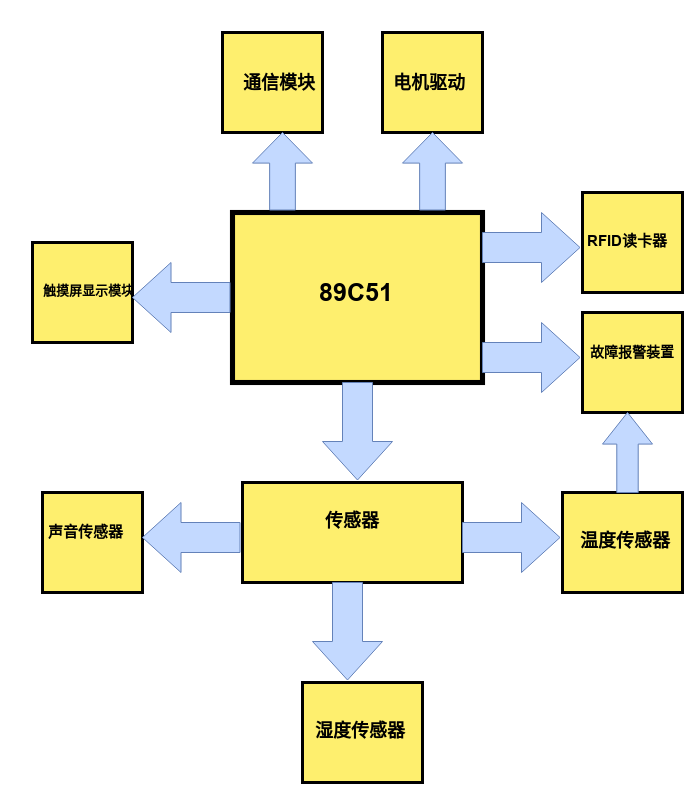

- 方案框图和介绍
https://www.digikey.cn/schemeit/project/基于89c51的智能冰箱的框图设计-6964a96dd5db448b84f963c5710ab00f/
Scheme-it工具介绍
Scheme-it 是一款在线原理图和图表绘制工具，任何人都能利用该工具设计自己的电子电路图，并与他人共享。 该绘图工具附带全面的电子符号库并与 DigiKey 元件目录集成，可协助您完成各种各样的电路设计。 此外，该工具还内置物料清单管理器，方便您跟踪设计中使用的零件。 完成原理图绘制后，可导出到图形文件或者通过电子邮件与他人共享。 我们正在对原理图导出到 KiCad 进行 Beta 测试。 Scheme-it 能在所有主要的浏览器上运行，无需任何插件。
- 可能用到的元器件厂商介绍:
1.Nordic 的低功耗 Wi-Fi 解决方案允许您将 Wi-Fi 连接添加到蓝牙 LE 或蜂窝物联网应用中。利用基于 Bluetooth LE 的安全 Wi-Fi 设备调试，或使用我们的 nRF Cloud 与 nRF9160 蜂窝 SiP 和 nRF7002 Wi-Fi 配套 IC 的强大组合进行资产跟踪。
2. 5G毫米波无线通信5G毫米波(mmWave)技术通过利用24 GHz以上的频率进行无线通信，带来更高的容量和更低延迟。5G设施通常部署在sub-6 GHz频率范围内运行，并通过载波聚合提供更高的容 量。然而，sub-6 GHz频谱稀缺，更为拥挤且成本昂贵。为便于在此拥堵的频谱中减轻负荷，运营商正在寻求将毫米波频率作为现有5G网络的补充解决方案，并作为多层5G部署方法的一部分。毫米波具 有特别的优势，由于在24 GHz到48.2 GHz之间具有更大的可用带宽，它支持以更快的速度增加容量。5G毫米波非常适合网络压力持续增加的密集城市环境，以应对用户不断增长的容量需求及其对更多数 据的需求。
3.数字温度传感器 IC 具有任何温度检测应用所需的超高精度（低至 ±0.1°C）、低功耗和易用性优点，同时采用超小的封装尺寸。我们的数字温度传感器提供各种接口选项，可以无缝集成到您的设计中。
4.HDC2022 是一款集成式相对湿度和温度传感器，在相对湿度传感器的开口处带有工厂原装 PTFE 盖膜。此盖膜是一种疏水性微孔 PTFE 箔，可根据 IP67 规格防灰防水。此盖膜旨在整个使用寿命期间粘附在封装上，同时保持与无膜传感器相同的响应时间。该盖膜的过滤效率为 99.99%，可过滤小至 100nm 的颗粒。HDC2022 器件向后与 HDC2080 兼容，可在小型 DFN 封装中以很低的功耗提供高精度测量。这款电容式传感器包括新的集成数字特性和用于消散冷凝和湿气的加热元件。 HDC2022 数字特性包括可编程中断阈值，用于提供警报和系统唤醒，而无需微控制器持续对系统进行监控。 HDC2022 还具有可编程采样间隔、低功耗和支持 1.8V 电源电压等特点，因此适合超低功耗电池供电型系统。
5.BelaSigna® R262 是一款完整的片上系统 (SoC) 方案，在移动电话等声音捕获设备中、网络广播和平板电脑等 VoIP 应用、双向无线电以及可由于改善的声音清晰度而受益的其他应用中提供宽带单麦克风或双麦克风降噪。该芯片具有新型的机械、稳定噪声和非稳定噪声去除方法，可以保护声音自然性，提高语音智能度，而不管使用时的声音环境或手持设备的朝向如何 — 为最终用户提供无与伦比的移动自由度。BelaSigna R262 设计可兼容多种编解码器、基带芯片和麦克风，无需校准或外部组件，它易于集成，缩短了制造商的“面市时间”。其他功能还包括去混响、自定义多种语音捕获模式和输出，并且能够对算法进行微调，以适应制造商设备的独特需求。该芯片包括一个高度优化的基于 DSP 的应用控制器，具有行业领先的能效，采用高度紧凑型 5.3 mm² WLCSP，适合空间最受限的工业设计。BelaSigna R262 的评估硬件和定制微调要求通过 Exaudio AB 提供。
6.AT89C51RC:低功耗、高性能CMOS 8位微控制器，具有32KB闪存可编程ROM和512字节RAM。它采用Microchip高密度非易失性存储器技术，兼容行业标准的80C51和80C52指令集和引脚排列。片内闪存允许用户通过传统的非易失性存储器编程器对程序存储器进行编程。这款带闪存的多功能 8 位 CPU 为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。
心得体会
我制作一个智能冰箱的项目，基于89C51的智能冰箱具有广泛的市场应用前景，符合当前社会对智能化、高效化、节能化和用户友好化的多重需求。后续希望有时间的话能够完善该项目和电路图，然后学习一下相关的知识，最好的话能以此为出发点，更深入的进行学习，真正的把项目做下去。
