VESC(开源电调)
VESC是由Benjamin Vedder开发的一个开源无刷直流电机控制器,基于ChibiOS/RT,带有PPM信号(RC伺服),ADC,UART, I2C, USB或CAN总线接口。
标签
开发板
PCB设计
电机驱动
电调
PYL4869
更新2023-07-26
5399

VESC(也称为Vedder Electronic Speed Controller)是一种电动车辆控制器,用于控制和调节电机的速度和转向力矩。VESC控制器是由本杰明·韦德(Benjamin Vedder)开发的开源项目,旨在为电动滑板车、电动自行车和其他电动交通工具提供高性能的电机控制。它采用先进的电机控制算法和可以进行自定义配置的软件,使用户能够根据自己的需求进行精确的电机控制,VESC可以于多个领域,包括电动车辆、机器人、电动滑板车等。它为电动车辆提供了高性能的电机控制,并支持一系列的电机保护功能,如过流保护、过温保护和短路保护等

电调特性:

  • STM32F4 MCU
  • DRV8302 MOSFET 驱动器/降压转换器/电流分流放大器
  • IRFS7530 HEXFET 场效应管
  • 5V 1A 输出
  • 电压:8V - 60V
  • 电流:根据PCB周围的温度和空气循环,高达240A持续几秒钟或约50A连续
  • 可调节保护
  • 具有大量配置参数的GUI
  • 自适应PWM频率
  • 所有相位的电流和电压测量
  • 再生制动
  • 占空比控制,速度控制或电流控制
  • 无缝四象限操作
  • 所有电机参数的有传感器和无传感器FOC自动检测。

电调相关外设接口以及物理结构:

  • PPM信号(RC伺服),ADC,UART, I2C, USB或CAN总线接口
  • 可选霍尔传感器或脉冲编码器接口
  • Debug接口
  • 4个安装孔
  • PCB尺寸:略小于40mm x 60mm

电调主要器件:

  • STM32F4
  • DRV8302
  • IRFS7530

参考链接:

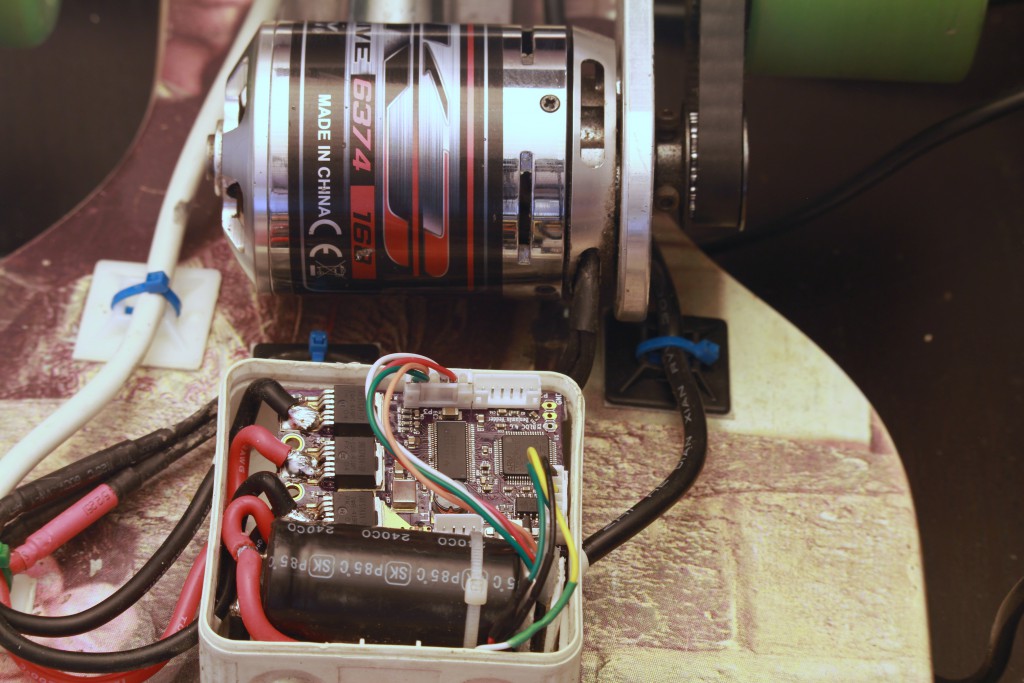

FtUMpClfC9LEVbysKcia_gKJnNOQ

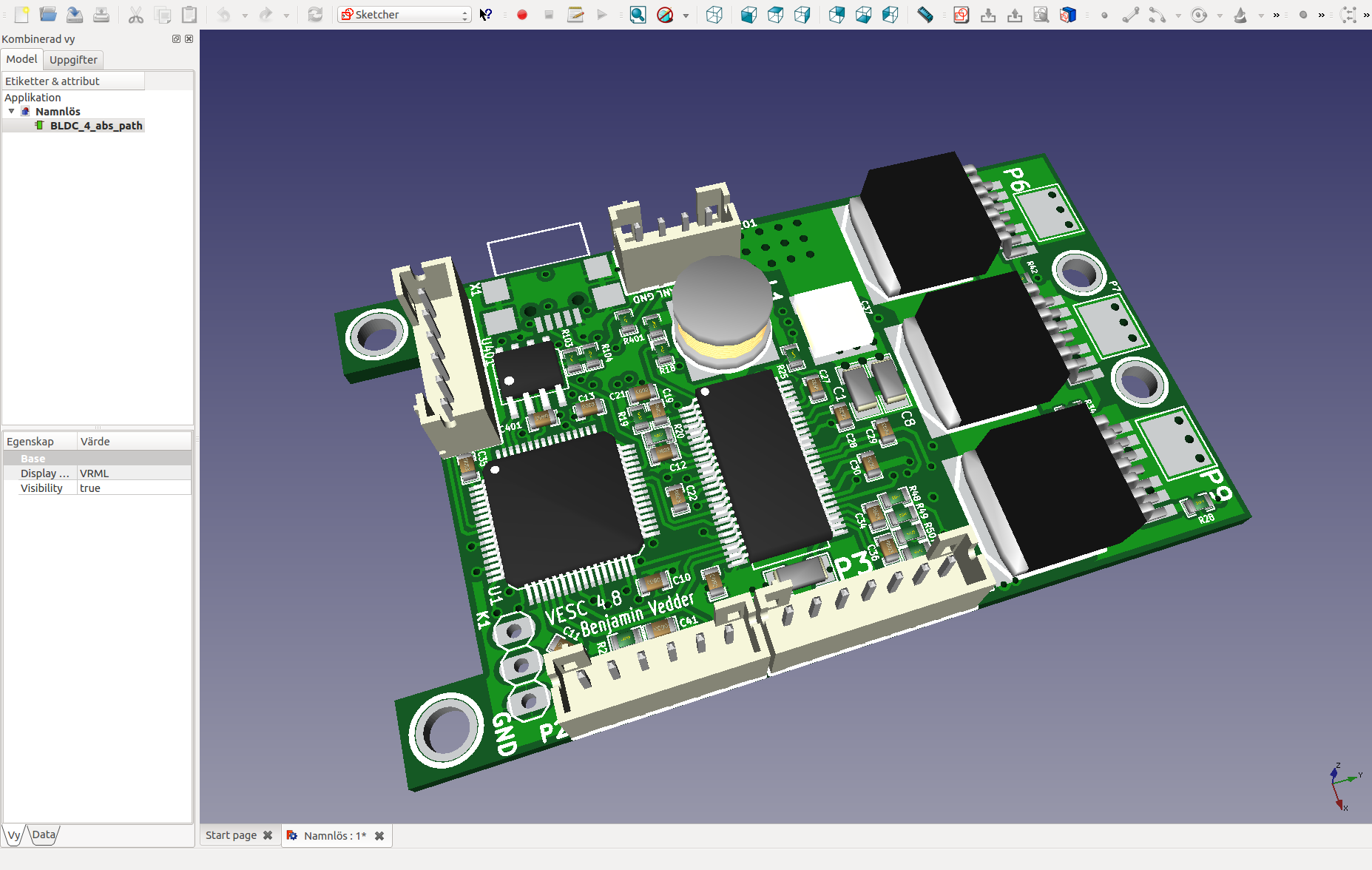

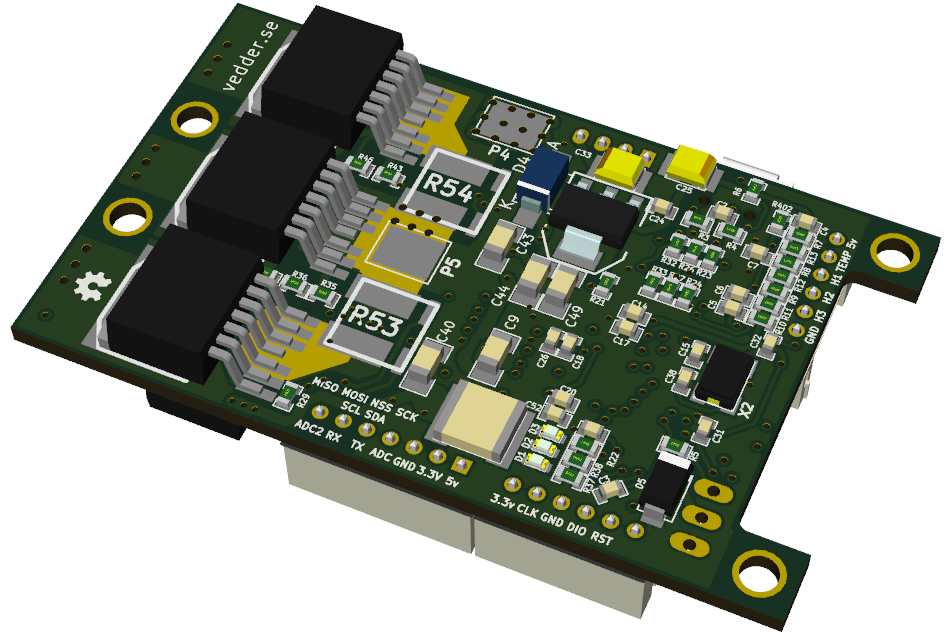

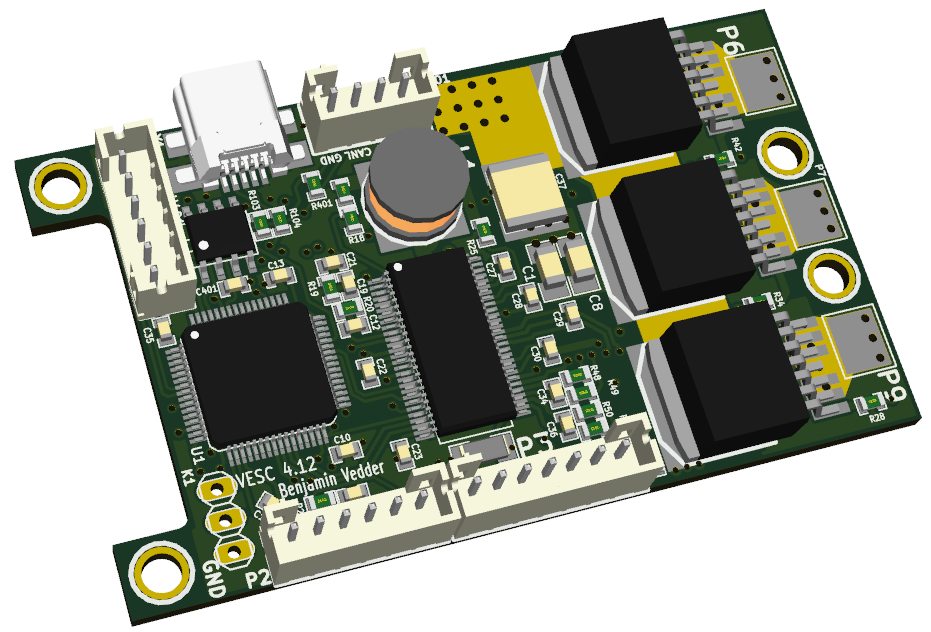

FvsS41Lq9svYNOqpPKrWXF-5qc4PFqP078mhVCUo_3NrBwBf_3keHIlbFgHG1_qRtBIn5Ec_UZF4U8InTX0D



软硬件
元器件
DRV8302DCA
具有降压稳压器和电流分流放大器和硬件接口的最大 65V 三相智能栅极驱动器
IRFS7530TRL7PP
60V 单个 N 通道 HEXFET Power MOSFET,, 采用 D2-Pak 封装
STM32F405RGT6
带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU,具有1 MB Flash、168 MHz CPU和ART加速器
SN65HVD232DR
3.3V CAN 收发器
电路图
物料清单
附件下载
VESC.pdf
VESC的原理图
STM32F4.kicad_mod
STM32F4的封装文件
design.rar
开源工程压缩包
