Turmlabor nixie clock是一个加入物联网的数字时钟。使用 IN14 数字辉光显示管、ESP12e 或 DS3231 RTC。

板卡特征：

• 4 个 IN14 数字辉光显示管。也可安装其他数字显示管，例如IN8-2
• 通过 USB 电源供电
• ESP12E 微控制器，带无线网络。
• DS3231 RTC。因此，即使没有WLAN连接，时间也能保持稳定
• 微控制器可通过 PC 上的 FT232 通过 USB 进行编程。这允许您对固件进行自己的更改，例如添加更多功能
• MQTT 客户端。这允许将时钟集成到现有的家庭自动化系统中，例如，仅在人在时打开数字显示管。
• WS2812 灯管下方的 RGB LED，适合喜欢彩色发光 Nixier 灯管的人
• ESP2 的 I8266C 和 UART 通过引脚接头引出，用于连接外部传感器等
• 该电路是为安装光敏电阻而准备的，例如，在夜间调暗LED或关闭显示器
• 漂亮的紫黑色电路板

与以前版本相比的电路变化：

除了纠正电路和布局错误外，这些变化的声明目的是提高效率，特别是在阳极电源方面，去除不必要的电路部件，并在很大程度上省去通孔元件。通孔元件现在主要存在于阳极电压范围内，保持绝缘距离很重要。此外，由于机械稳定性，所有开关和按钮都设计为通孔组件。

电源

一个主要的改进是针对阳极电压的改进升压转换器。现在使用 LM3478 稳压器电路和 SI4434 开关晶体管。该电路在LT-Spice中进行了优化，在实践中实现了约70%的效率。在以前的版本中，过流保护电路已被证明过于复杂且不够有效。现在，它已被多熔丝和单向TVS二极管所取代，用于过压和反极性保护。

主要元器件：

• HV5530
• MAX1771
• LM1117-3.3

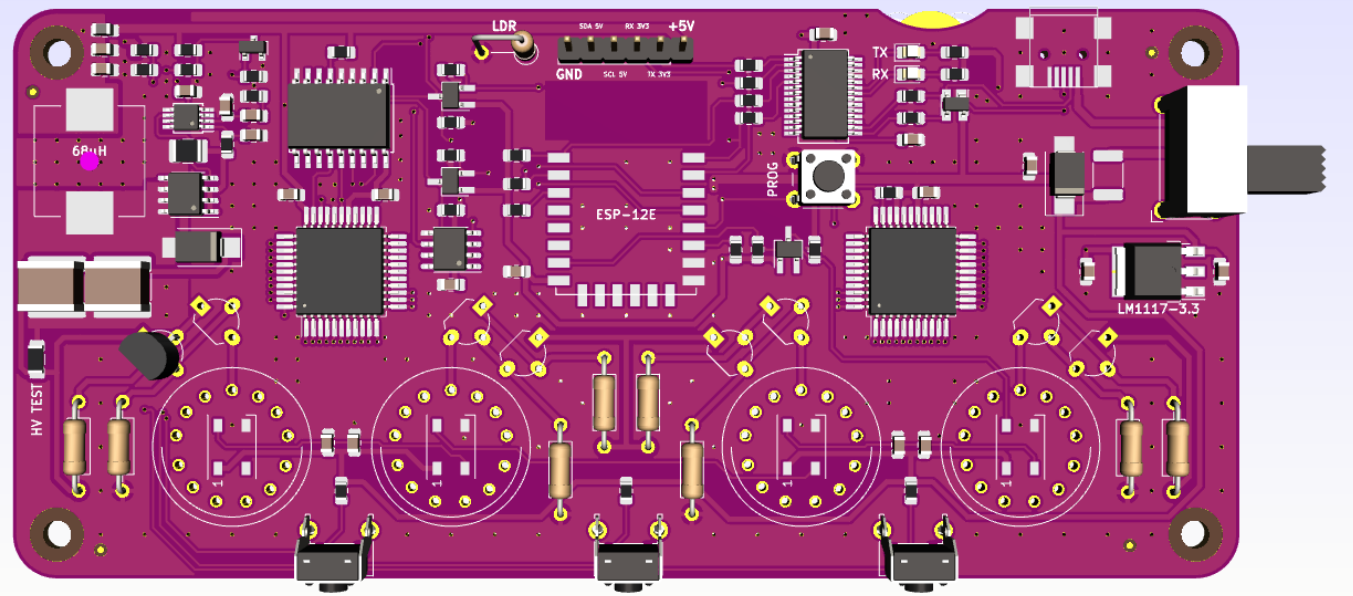

3D效果图：
