硬件配置如下:
配列
配列使用自己的非标准的键盘,有时我在 7 英寸的小型笔记本电脑上玩游戏,但键盘有困难。按键非常小,位置与普通键盘略有不同。是的,我可以重新映射按键或使用常规键盘,但这并不像制作自己的键盘那么有趣。
定位板
复制keyboard-layout-editor的RAW data数据
外壳
也可以使用swillkb生成外壳。可以使用亚克力切割店,定制外壳

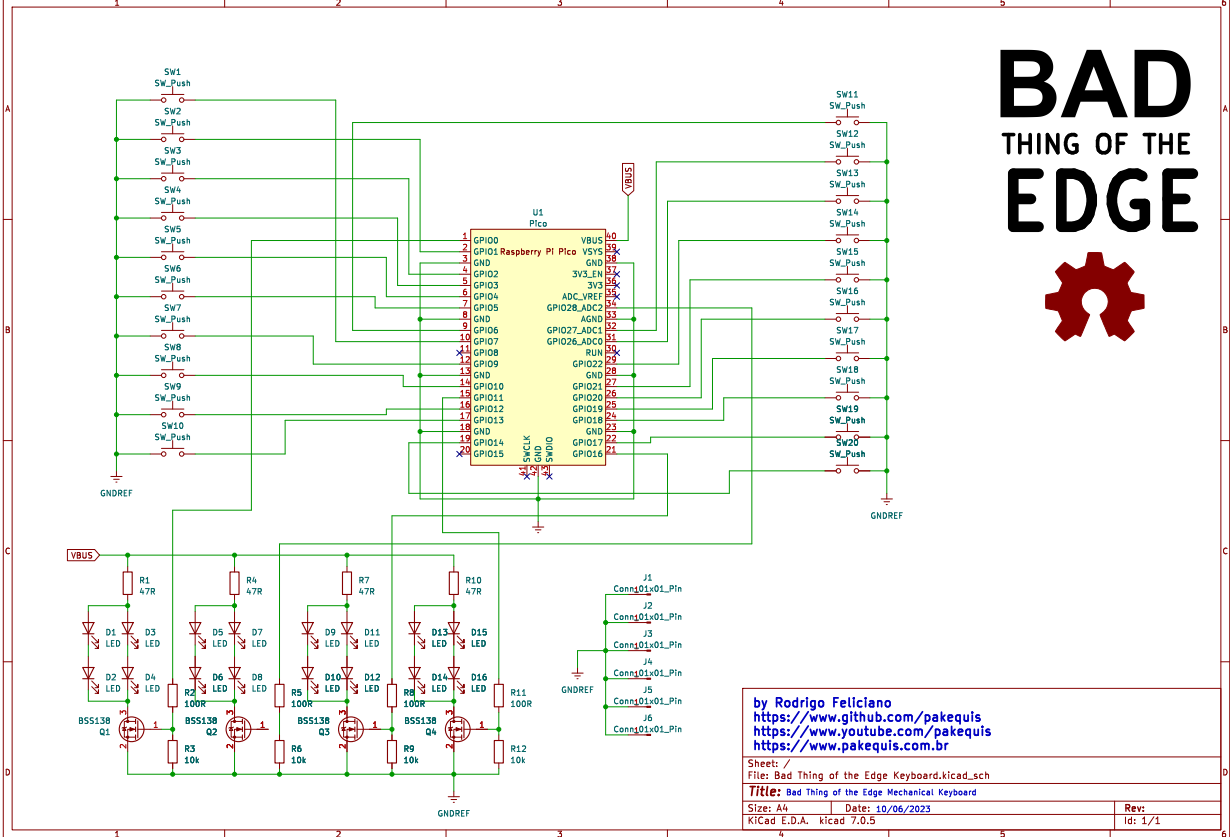

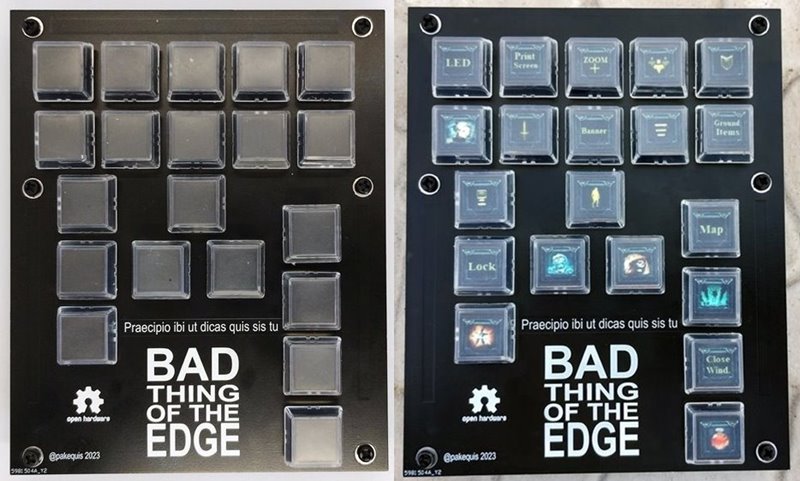

两个PCB,一个用于键盘(主板),另一个用于面板。两块板堆叠并用 M3 螺钉和 8 mm 垫片固定。

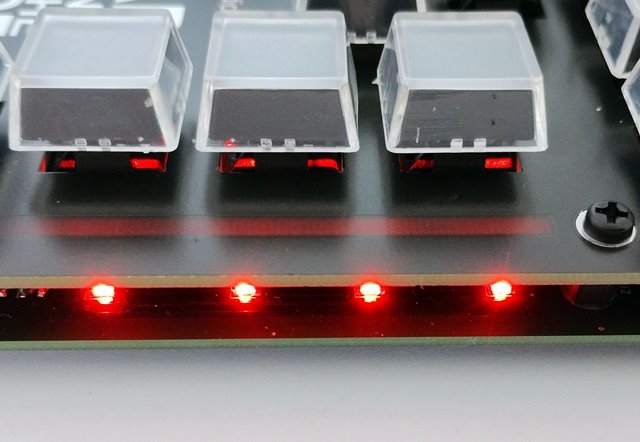

LED的灯条被制成面板,顶部和底部铜层以及底部阻焊层具有禁区。当主板上的 LED 打开时,光会散射在这些条上。我使用红色LED与黑色阻焊层形成对比,并与键盘的恐怖主题相匹配。
固件:
在VSCode中制作的,带有PlatformIO扩展和Arduino-Pico内核,使用Adafruit的TinyUSB库
键盘上 LED 效果是:
- 呼吸 - 上下明亮的 LED 灯条。
- 噪声 - 条形亮度的随机变化。
- 呼吸 2 - 与第一个相同,但中心栏首先更改亮度。
- 按键 - 按下某个键时闪烁条形。
- 雷神之锤闪烁 - 经典的荧光雷神之锤的闪光灯。
这里想讲一个背景的故事,并附加了链接。
这个键盘名字来自1953年发生的一个著名的巴西鬼屋和驱魔案。在一个驱魔之夜,佩德罗·辛特拉神父用拉丁语问道:“我命令你告诉我你是谁”。一个可怕的声音用葡萄牙语回答说:“Eu sou o Diabo!(“我是魔鬼!
但是当谣言传播时,人们并没有念出这个名字,而是称这个实体为“Coisa Ruim”(坏事)。他们添加了案件发生城市名称的一部分,Borda da Mata(类似于“森林边缘”),并开始称其为Coisa Ruim da Borda(边缘的坏事)
这是在当时的杂志上发现了一篇文章,里面有鬼屋的照片(葡萄牙语 - 第 102 页)。
软硬件
物料清单
附件下载
Bad Thing of the Edge Keyboard.kicad_pro
暗黑风格的左手的机械游戏键盘的Kicad工程
Bad Thing of the Edge Keyboard.kicad_pcb
暗黑风格的左手的机械游戏键盘主板的PCB

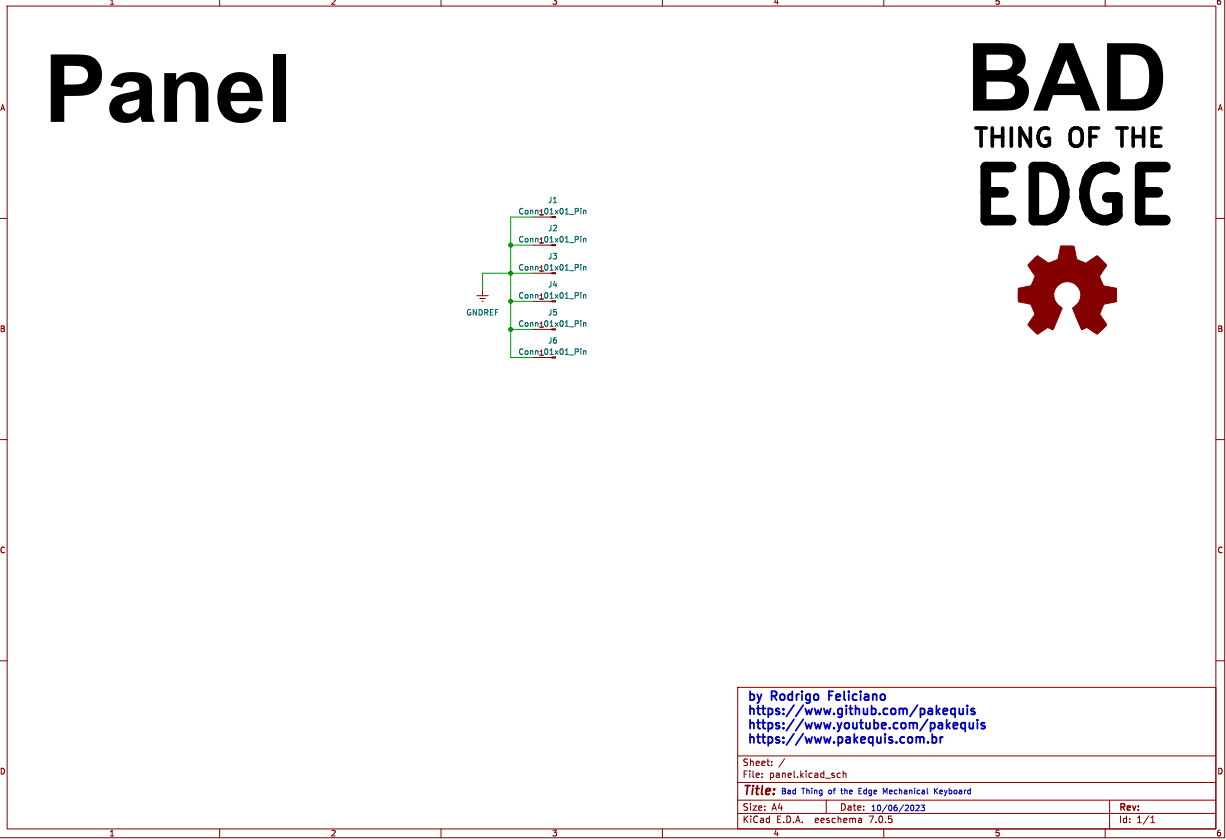

Panel-board.kicad_pcb
暗黑风格的左手的机械游戏键盘面板的PCB
