该项目是一个DAC（数模转换器），基于ILDA（国际激光显示协会）ISP-DB25标准生成六个差分信号。X轴和Y轴的两个信号（-10V至+10V），红色、绿色和蓝色通道的四个信号，以及一种自定义颜色（0V至+5V)。DAC通过SPI进行控制。

JEMTech-ILDA-Node的数模转换基于以下原理：

• 数字信号采样：当JEMTech-ILDA-Node接收到来自ILDA网络的数字信号时，它会对该信号进行采样。采样是将连续的模拟信号转换为离散的数字信号的过程。

• 数字信号处理：采样后的数字信号会经过一系列的数字处理算法和滤波器。这些算法和滤波器可以用于调整信号的幅度、相位、频率等属性，以确保输出的模拟信号与所需的激光灯光效果相匹配。

• 数模转换：经过数字信号处理后，JEMTech-ILDA-Node将数字信号转换为相应的模拟信号。这通常涉及使用数字到模拟转换器（DAC）来将数字信号转换为模拟电压或电流输出。

• 模拟信号输出：转换后的模拟信号将被发送到激光灯光秀设备的控制输入端口。这些模拟信号通常用于控制激光束的位置、颜色、亮度和运动效果。

通过数模转换的过程，JEMTech-ILDA-Node能够将数字指令转换为与激光灯光秀设备兼容的模拟信号，从而实现精确的控制和灯光效果。该转换过程是关键，因为它确保了从ILDA网络发送的指令能够被正确地解释和执行，从而呈现出预期的激光灯光秀效果。

本项目包括两个部分：

• 硬件：在本节中，您可以找到用于ILDA的16位6ch DAC。达到22kpps（用ILDA测试模式测量，理论高达400kpps）受到控制“树莓派”的限制。它的分辨率为4294967296个位置（约4295百万像素）。DAC上的异步LDAC更新引脚会立即用输入寄存器的内容更新DAC寄存器，因此所有输出都会同时变化，并且可以与外部时钟同步。
• 软件：基于C的软件控制ILDA-DAC与“Raspberry Pi”。支持基于ILDA图像数据传输格式的所有文件

板卡主要器件：

• LT1356CN
• LTC2656BIFE-L16
• NMA0509SC
• MOV

原理图采用KiCad进行设计。“ILDA/硬件/kicad/” 使用 5 个通道 (x,y,r,g,b)，16 位，50MHz SPI 速度，DAC 理论上可达到 400kpps (50000KHz ÷ (5×24bit) = 416kpps)。

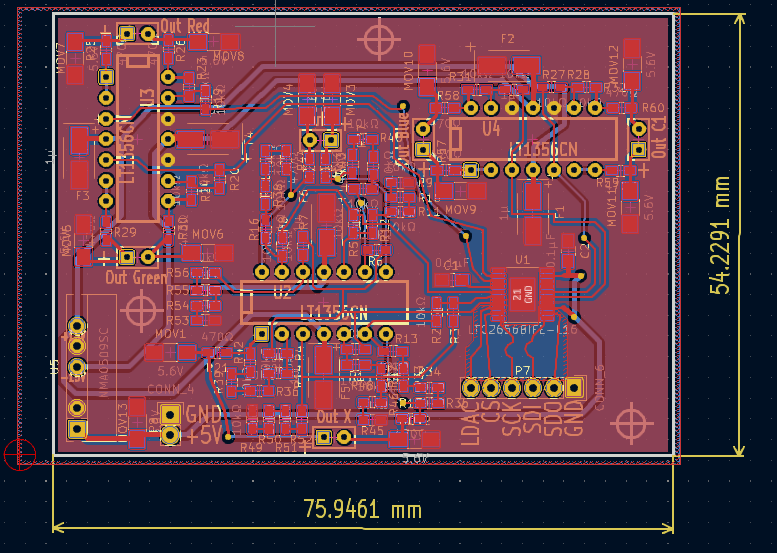

板卡PCB图：
