一、前言

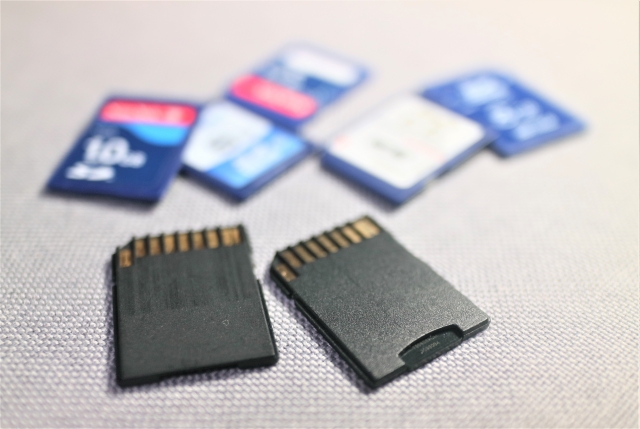

通过SD进行数据的存储和检索有很多优势，首先SD卡是一种小巧便携的存储设备，适用于各种设备和场景，它可以轻松地插拔到不同的设备中，允许数据在多个平台之间进行快速传输和共享。其次， SD卡是一种小巧便携的存储设备，适用于各种设备和场景。它可以轻松地插拔到不同的设备中，允许数据在多个平台之间进行快速传输和共享。并且，SD卡的低功耗特性使其适合在嵌入式系统和移动设备中使用。它可以持续工作，并且不会对电池寿命造成太大的影响。
所以，选用SD卡存储数据是非常方便的，下面来介绍设计框图以及原理图和芯片说明部分。
二、设计框图和原理介绍
本文使用的原理图和系统框图都是通过Scheme-it网页绘制的。
原理图链接：https://www.digikey.cn/schemeit/project/sd-card-2023-07-20-1543-7ba9362455694cc4a617c301bc13dfd1
系统框图链接：https://www.digikey.cn/schemeit/project/sd-框图-2023-07-20-1546-cbcf9cf2e4b04ff6b75376fbfcebeec2

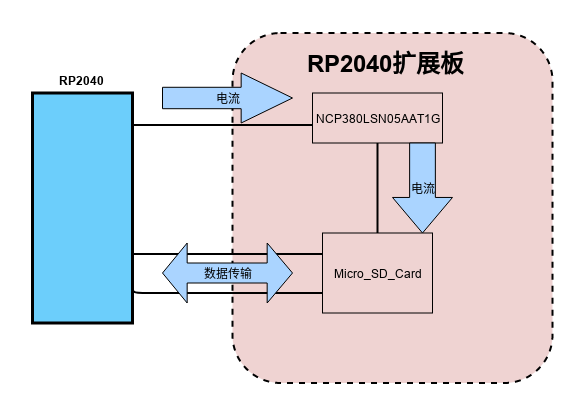

如系统框图所示，由MCU为NCP380LSN05AAT1G供电，NCP380LSN05AAT1G是一个固定/可调限流开关，当输出负载超过限流阈值或出现短路时，该器件通过切换到恒流调节模式将输出电流限制到所需的水平。之后NCP380LSN05AAT1G为SD卡供电，提供稳定的电流。SD卡与MCU通过SPI接口连接以此来进行数据传输。
三、原理图及芯片介绍

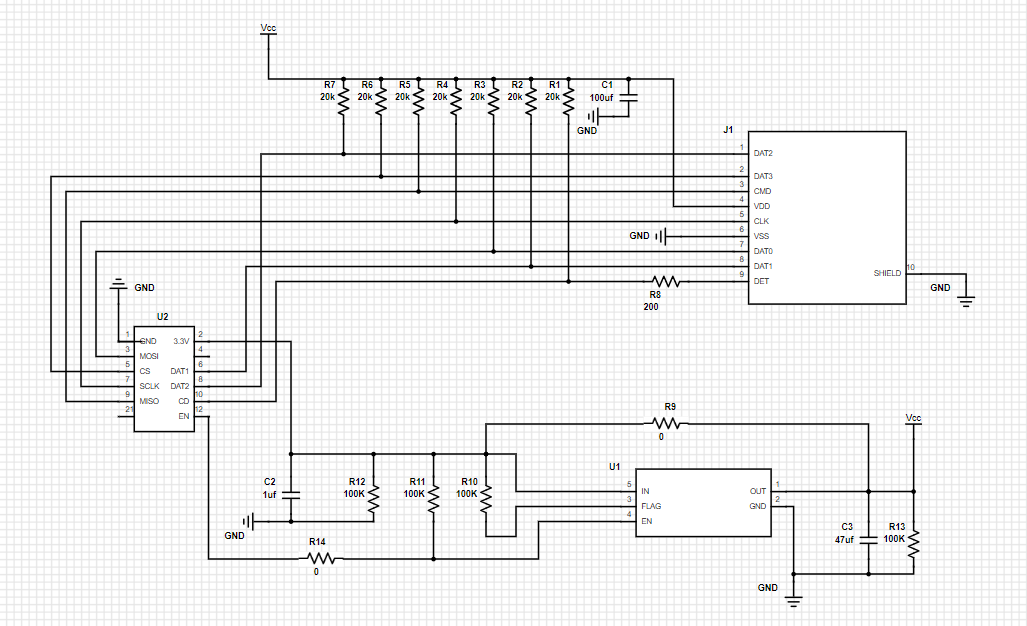

SD卡扩展版原理图如下所示，本次设计使用了FastBond活动中要求的Onsemi公司的NCP380LSN05AAT1G芯片。
RP2040概述：
首先说一下主控芯片，芯片采用RP2040，RP2040是由Raspberry Pi设计的微控制器芯片，于2021年初发布。它是Raspberry Pi首次推出的专用于微控制器的芯片，可以通过micropython进行编程。

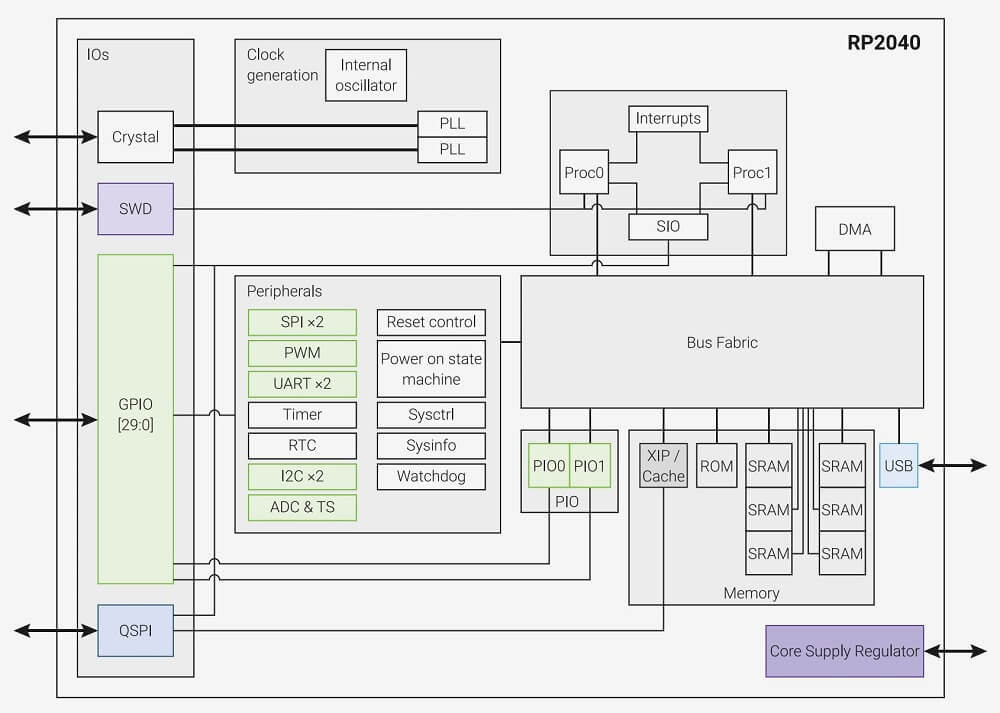

上图为RP2040内部资源图，RP2040搭载两个ARM Cortex-M0+处理器核心。这些处理器核心是低功耗的32位RISC（精简指令集计算机）处理器，每个核心的最高运行频率为133MHz。这两个核心可以独立运行，也可以合作处理任务，从而实现更高的性能和资源利用率。同时，RP2040还有丰富的外围资源，包括PWM,UART,I2C,ADC等等，还有264K SRAM以及6MB Flash。总体而言，RP2040是一款功能丰富的微控制器芯片，具有强大的处理能力和丰富的内部资源，适用于各种物联网设备、嵌入式系统和低功耗应用。
NCP380LSN05AAT1G概述：
NCP380LSN05AAT1G为一款高边配电开关，专为可能遇到重容性负载和短路的应用而设计。
NCP380LSN05AAT1G的部分各项特性：
- 工作电压：2.5V-5.5V
- 75mΩ 高边MOSFET
- 反向电压保护
- 温度范围界限：-40℃ ~ 125℃
- 使能引脚EN
SD概述：

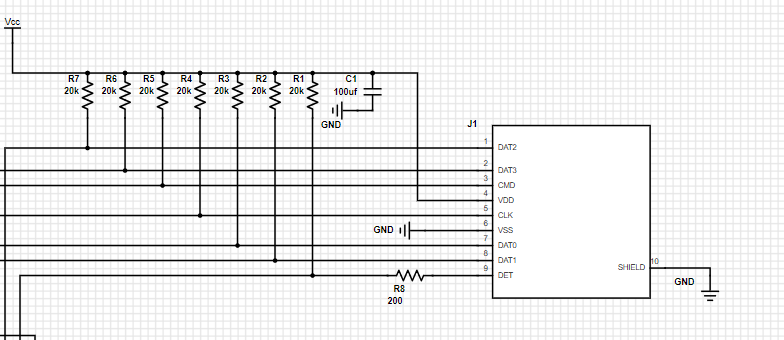

SD卡包含4个数据引脚，1个时钟引脚，1个命令引脚以及1个插拔检测引脚等等，在连接到MCU的引脚中都加上了上拉电阻，以提高驱动能力，同时添加100uf电容在电源引脚旁进行滤波。
四、结语
以上就是FastBond阶段1的内容，电路较为简单，部分图片或文字来自网络，如有错误请告知。
