内容介绍
内容介绍

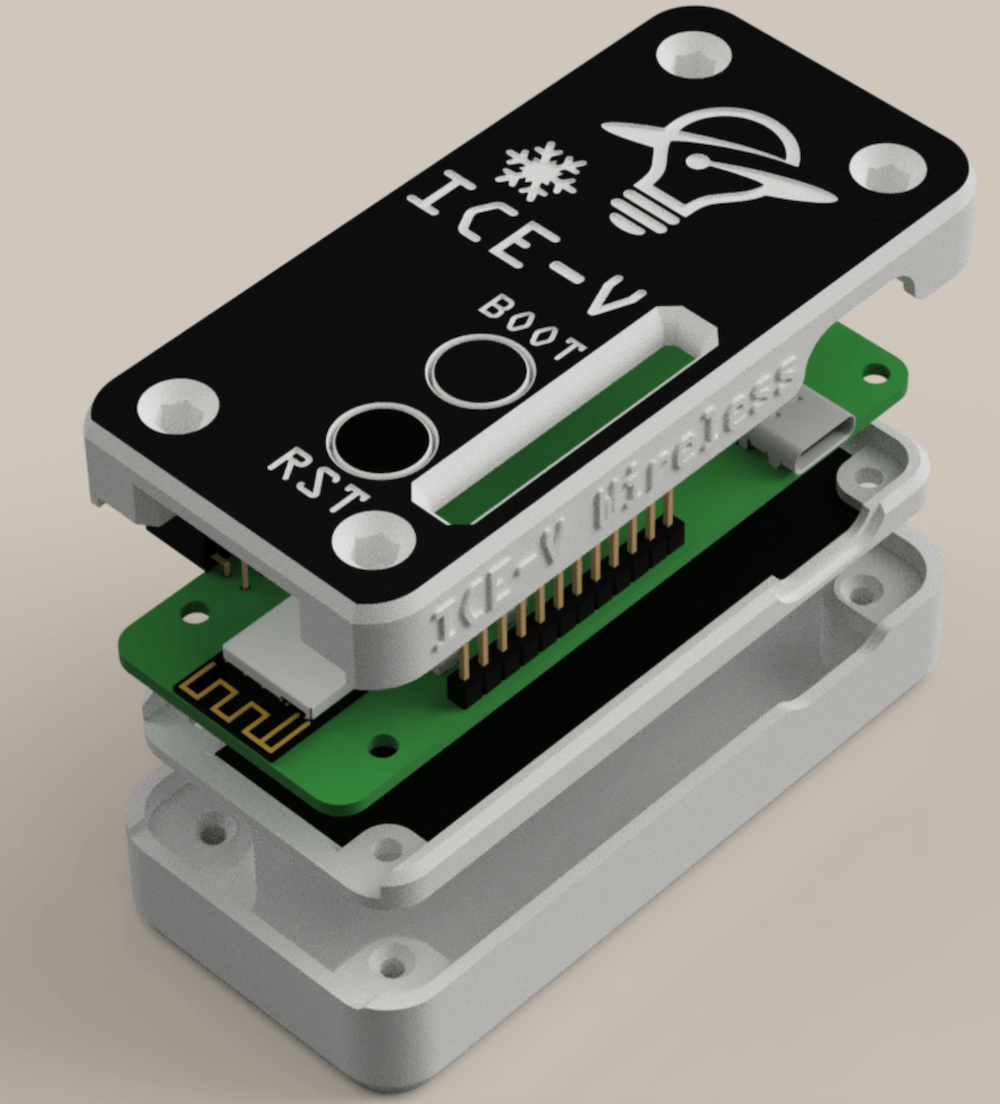

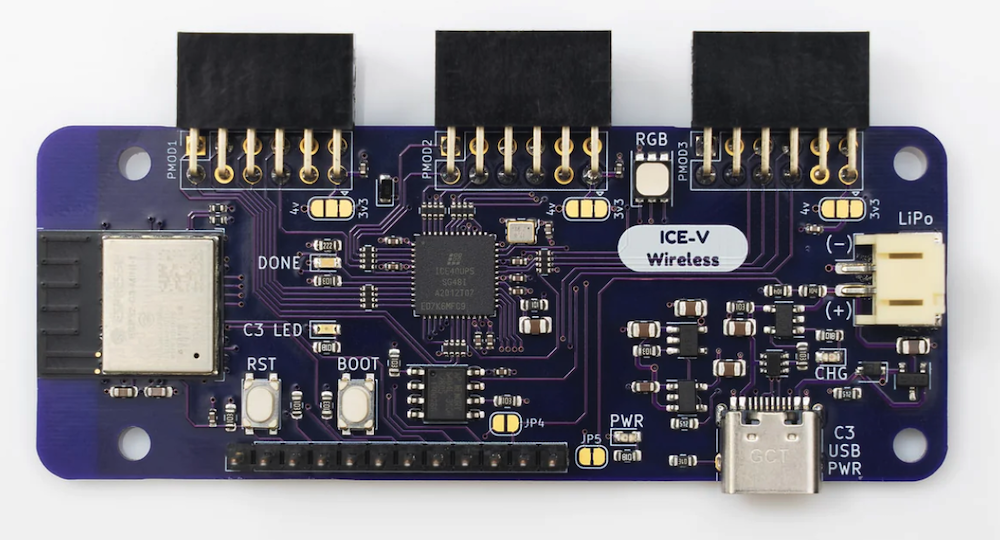

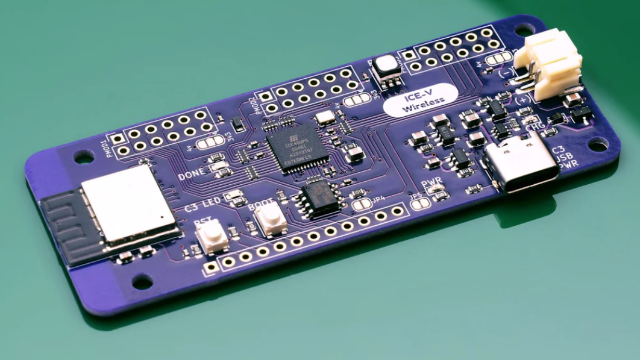

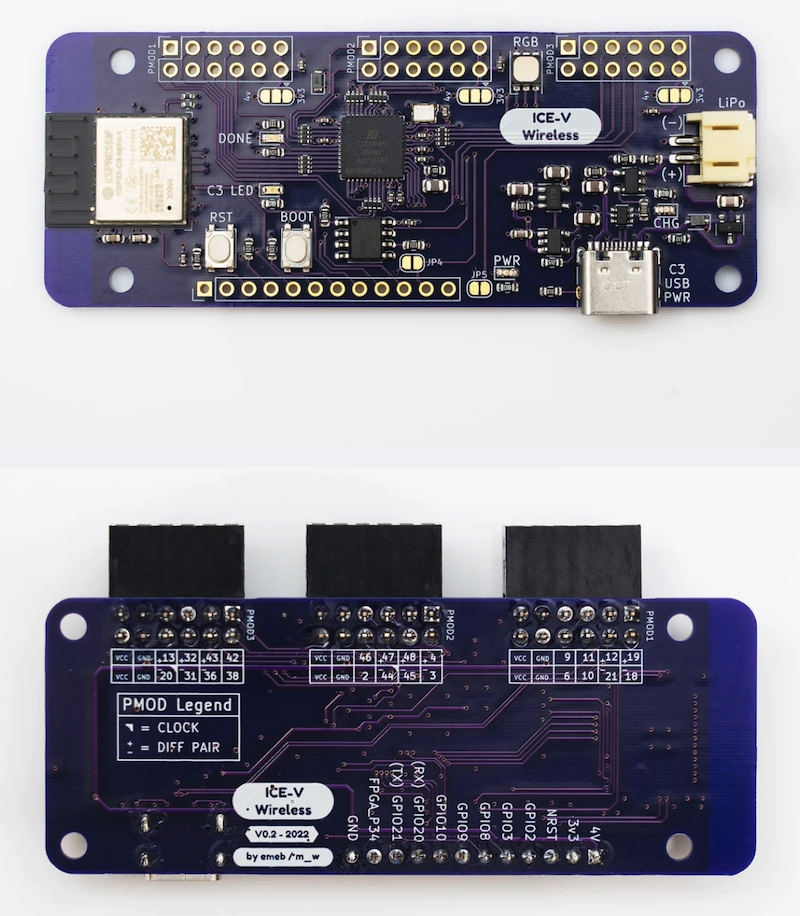

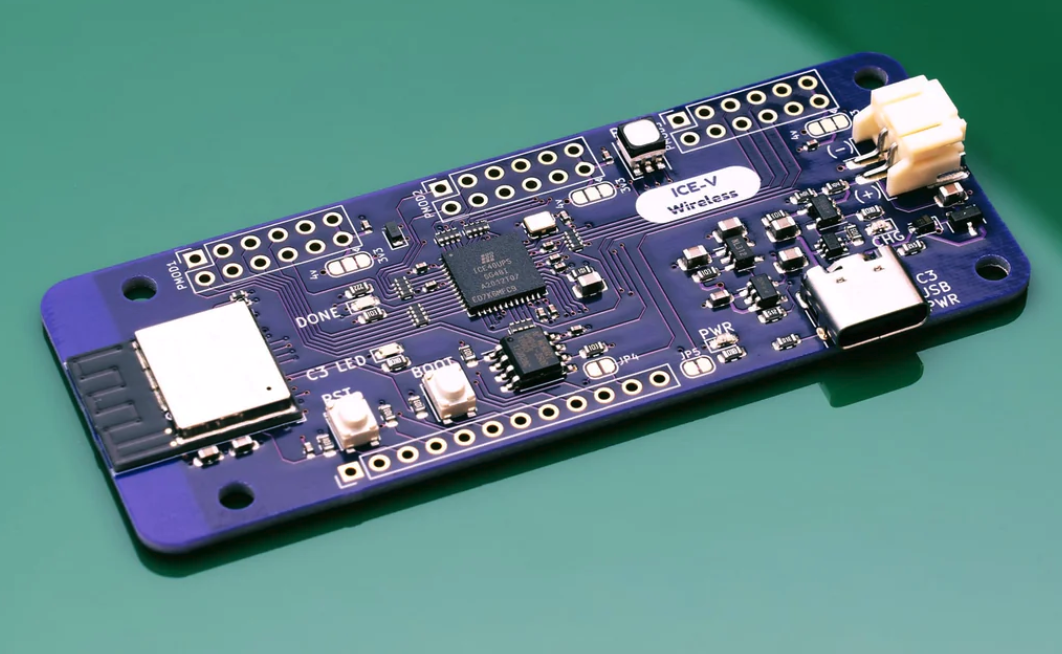

它使用了乐鑫的ESP32-C3-Mini-1模块和Lattice的iCE40UP5k FPGA实现了WiFi和蓝牙对FPGA的控制。
硬件使用KiCad设计:
- 有三个标准的PMOD连接器,同FPGA有8根信号连接。
- 很多PMOD信号支持差分的方式。
- PMOD电源管脚可以连在板上稳压器的3.3V(默认)或未稳压的~4V供电
- 额外的I/O连接器连到ESP32C3的7根GPIO线和一根FPGA线、电源、地、复位
- 8MB PSRAM直接连接到FPGA.
- USB-C连接器提供供电、编程以及ESP32-C3的JTAG调试
- 两个轻触按键用于ESP32-C3的复位和启动模式选择
- RGB LED由ICE40 FPGA直接驱动
- LED指示灯指示电源、充电、FPGA配置以及ESP32-C3软件
- LiPo电池充电及供电
- 板上无线天线用于WiFi和Bluetooth.
软硬件
物料清单
附件下载
esp32c3_fpga_schematic.pdf
用KiCad绘制的原理图
ICE-V_HW.zip
使用KiCad6设计的板子的工程文件
