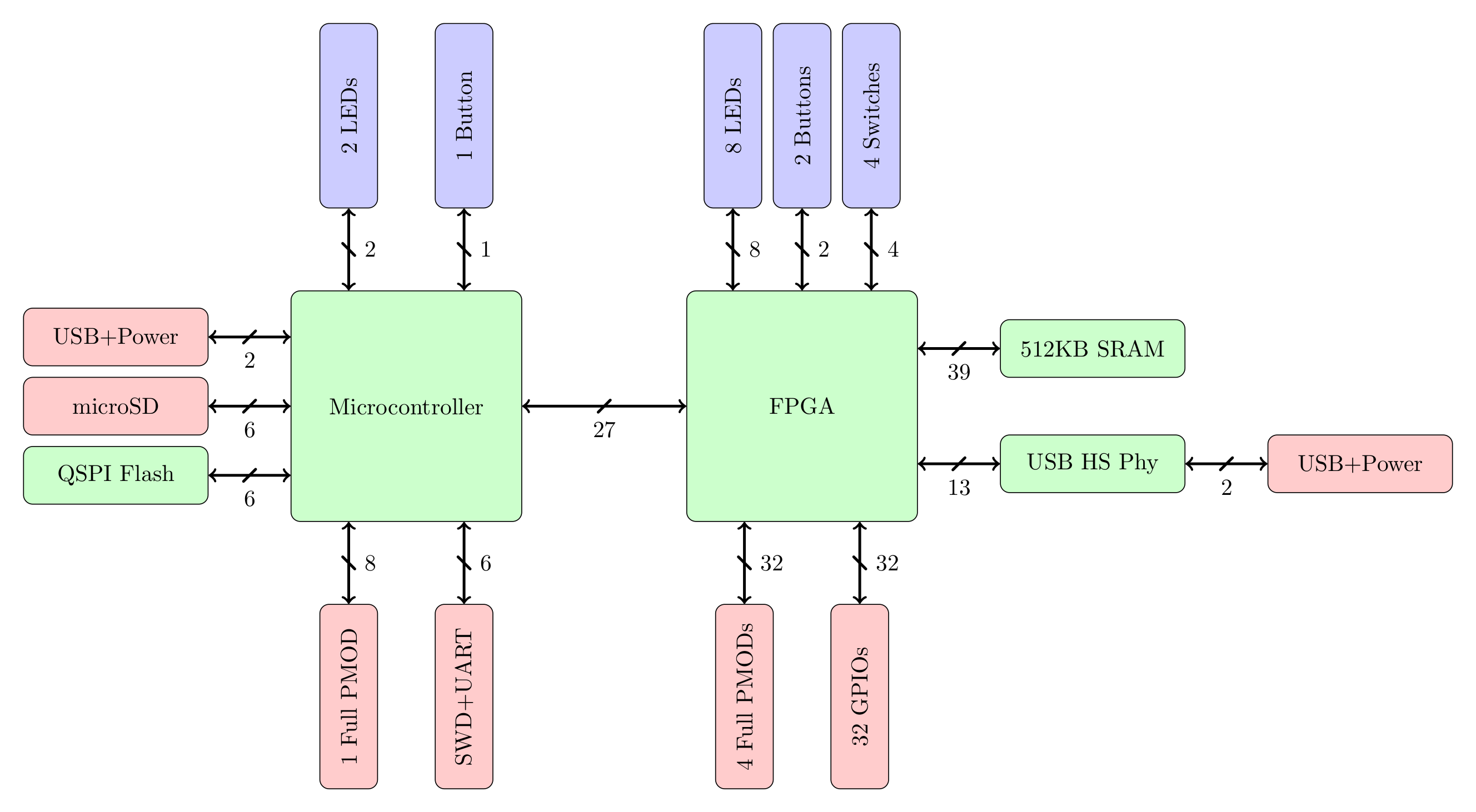

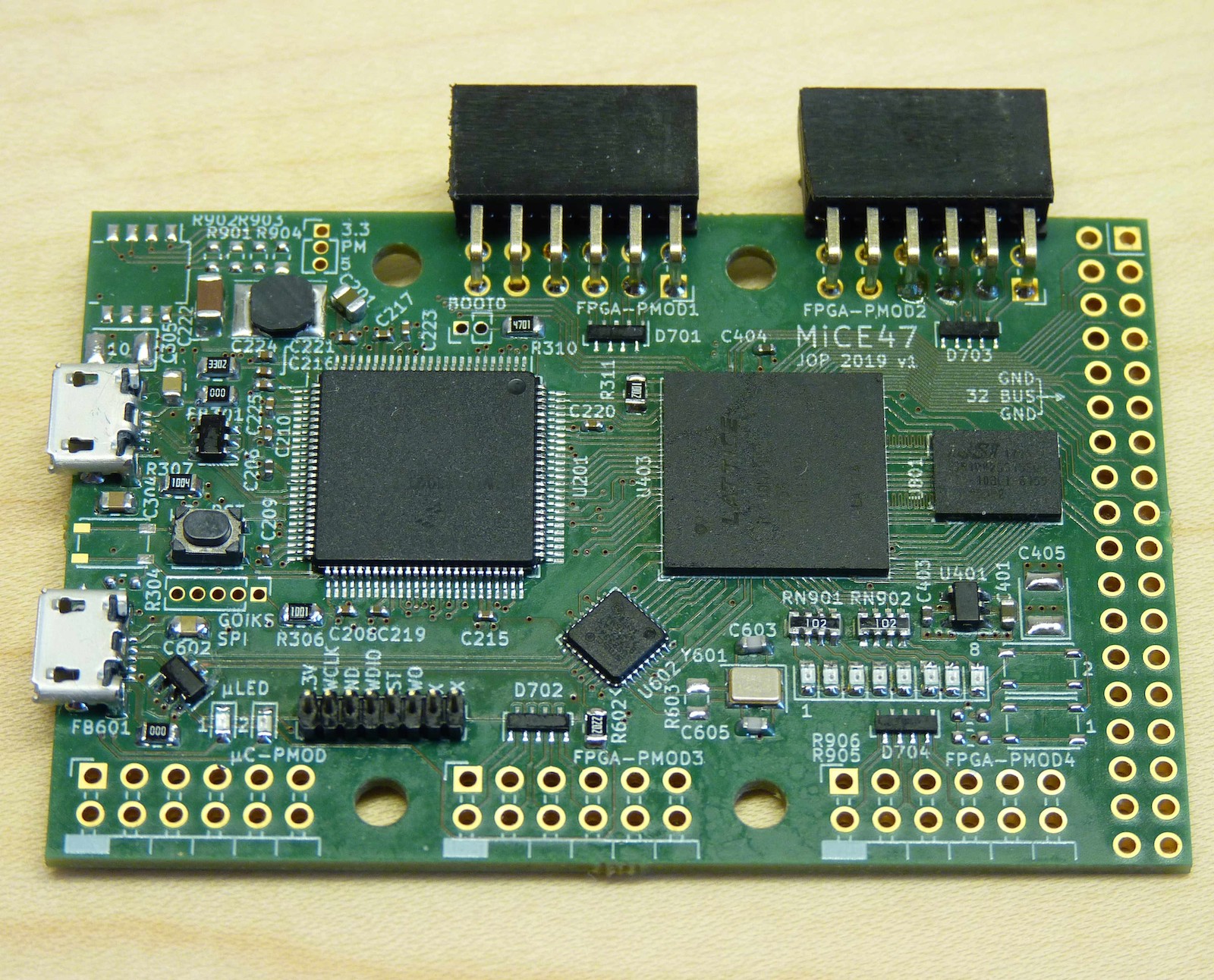

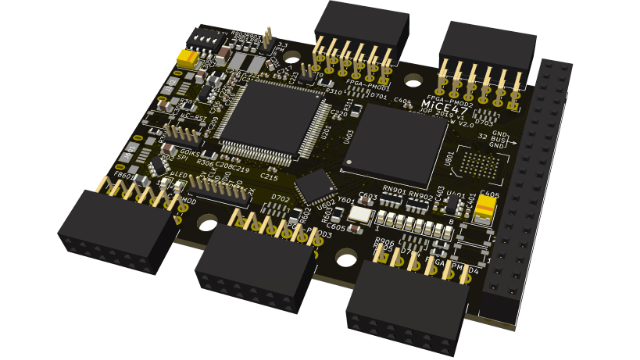

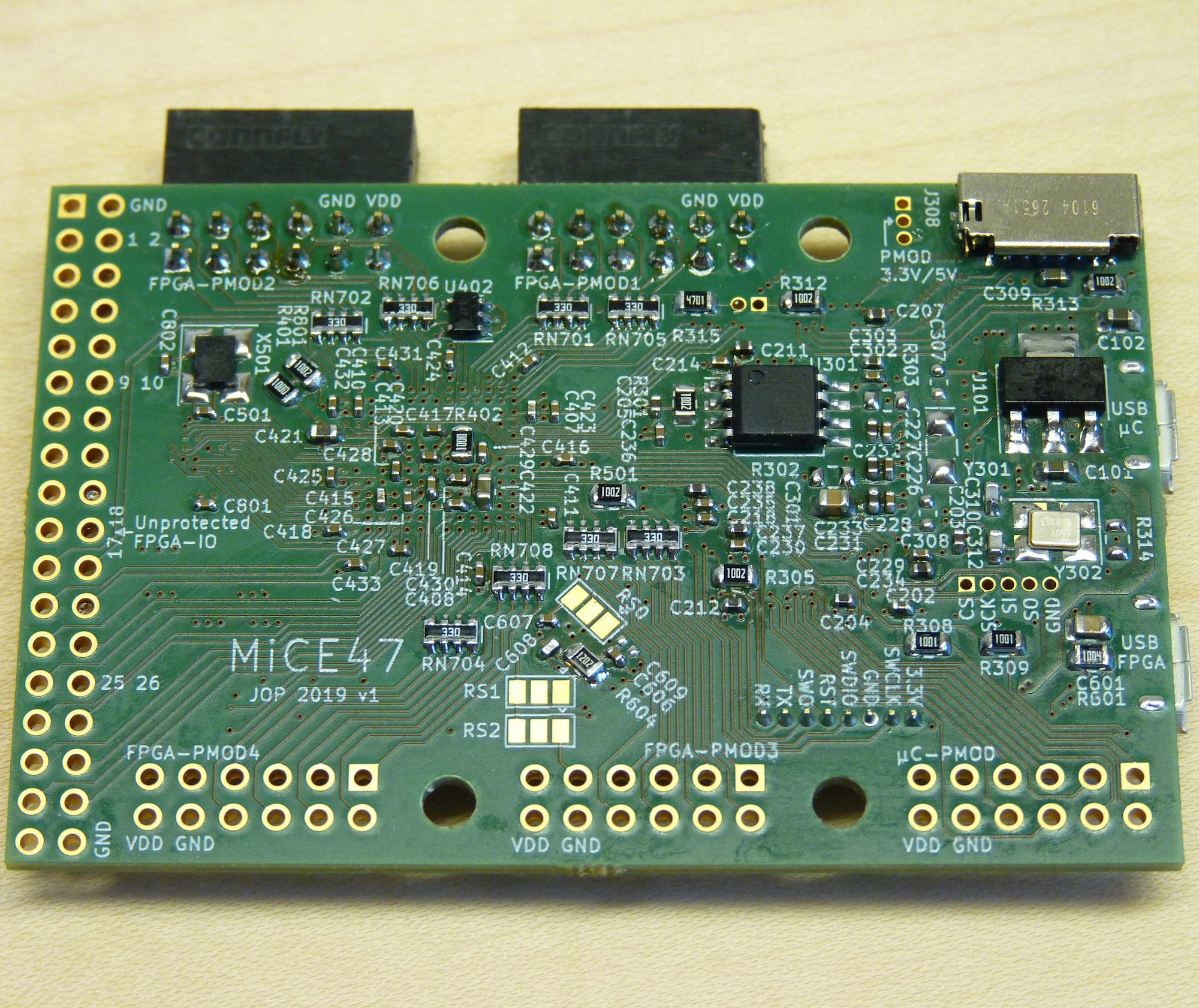

MiCE47主要用于探索iCE40 FPGA以及其与微控制器的接口,因此板上的多数输入输出信号都连接到了FPGA,选用RT1021这颗MCU主要是因为它的片上高速USB、足够的RAM以及Cortex M7内核。
开发板的主要性能指标:
• Lattice iCE40HX8K (256-caBGA)
• NXP i.MXRT1021DAF5A (100-LQFP)
• 1MB QSPI-Flash (program memory for the µC)
• 512KB SRAM (256K x 16, 8/10ns, connected to the FPGA)
• HS USB PHY (for the FPGA)
• FPGA-IOs: 4 full PMODs (protected) + 32 GPIOs, 8 LEDs, 2 buttons and 4 slide switches
• µC-IOs: MicroSD, one full PMOD, SWD+UART header, 2 LEDs and 2 buttons (user + reset)
• USB HS port on the µC
• 4-Layer PCB with 70mm x 46mm
软硬件
元器件
MIC5504-1.2YM5-TR
300mA LDO,带有使能关断和自动放电功能,固定1.2V电压输出
MIMXRT1021DAF5A
CPU内核:ARM-M系列 CPU最大主频:500MHz 工作电压范围:3V~3.6V RAM总容量:256KB GPIO端口数量:57
TPD3S014DBVR
适用于 USB 主机端口的限流开关和 D+/D- ESD 保护器件
MIC5504-2.5YM5-T5
Single 300mA LDO with Enable Pull-Down & Auto Discharge
USB3340-EZK-TR
Enhanced Single Supply Hi-Speed USB ULPI Transceiver, 应用功能:收发器 接口协议:USB 2.0
ICE40HX8K-CT256
FPGA,逻辑单元数:7680 逻辑阵列块数:960,128Kbits SRAM
AP2114H-3.3TRG1
输出类型:固定 输出极性:正 最大输入电压:6V 输出电压:3.3V 输出电流:1A 电源纹波抑制比(PSRR):65dB@(100Hz,1kHz)
IS25LP080D-JBLE
8Mb 串行Flash存储器,支持133MHz多I/O,SPI & QUAD I/O QPI DTR接口
0473092651
MicroSD卡座,1.10mm Pitch with Detect Switch, Height 2.65mm, Lead-Free, Gold (Au) Plated 0.762µm
IS61WV25616EDBLL-10BLI
256K x 16 高速异步CMOS SRAM
电路图
物料清单
附件下载
MiCE47-v1.zip
KiCad工程文件
MiCE47-v1.pdf
PDF格式的原理图文件
