Funpack第二季第一期 Syntiant 语音识别

内容介绍

项目简介：

这是一期看起来简单，听起来也简单，做起来确有些绕的活动。拿到板子后，我选择了任务一：搭建机器学习模型，使板卡上的LED灯根据中文语音指令，呈现出不同效果。我训练的关键字及显示效果如下：王富贵-红灯，开始-绿灯，结束-蓝灯。

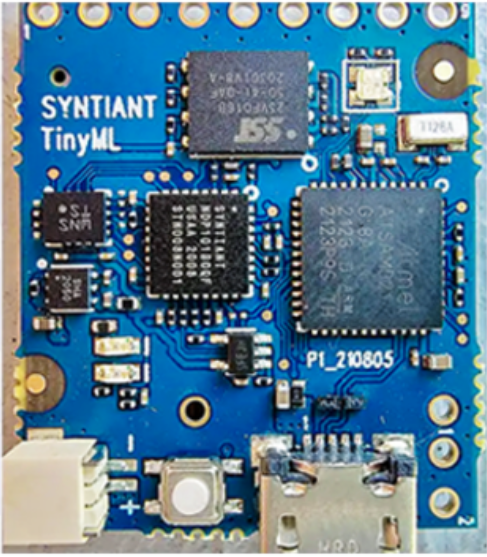

虽然在实际操作时，多次因编译环境搭建不成功，一度想放弃，但syntiant板子确实做的可以，冲着这颜值，还是坚持了下来。下图就是syntiant开发板，我们可以看到板子做的很精致。开发板出厂时候自带的例子效果特别好，准确度非常高，刷掉之后，一直没找到恢复的方法，如果有朋友知道如何恢复，烦请告知。

FnDHUq6LY08xOg53Kdlqg1bj6LSS

Fl5cARonTXIMNA67Qpyt8ig8hrXr 板上的NDP101是一块神经决策处理器，也是核心所在，语音识别全靠它。另外官方宣称这块芯片功耗极低，语音和传感器应用程序分别在 140 和 100 微瓦以下运行。我实测试了一下开发板整体电流也就27mA，确实很低。

FtF53e47PKN-vZxe7gmL3KsTPKmX

上图是开发板的硬件框图，俗话说麻雀虽小但可以吃，开发板该有的功能模块它都有。我们可以看到它其实还有另外一块MCU SAMD21，这种双MCU架构显然是增加了软件开发复杂程度。不过倒也不用担心，官方很贴心的做了一键下载的工具包，还是很方便的。

实现过程：

利用EDGE IMPULSE平台训练语音指令模型，部署在syntiant 板子上。通过调整官方示例代码匹配到关键字后控制板载led灯亮灭。

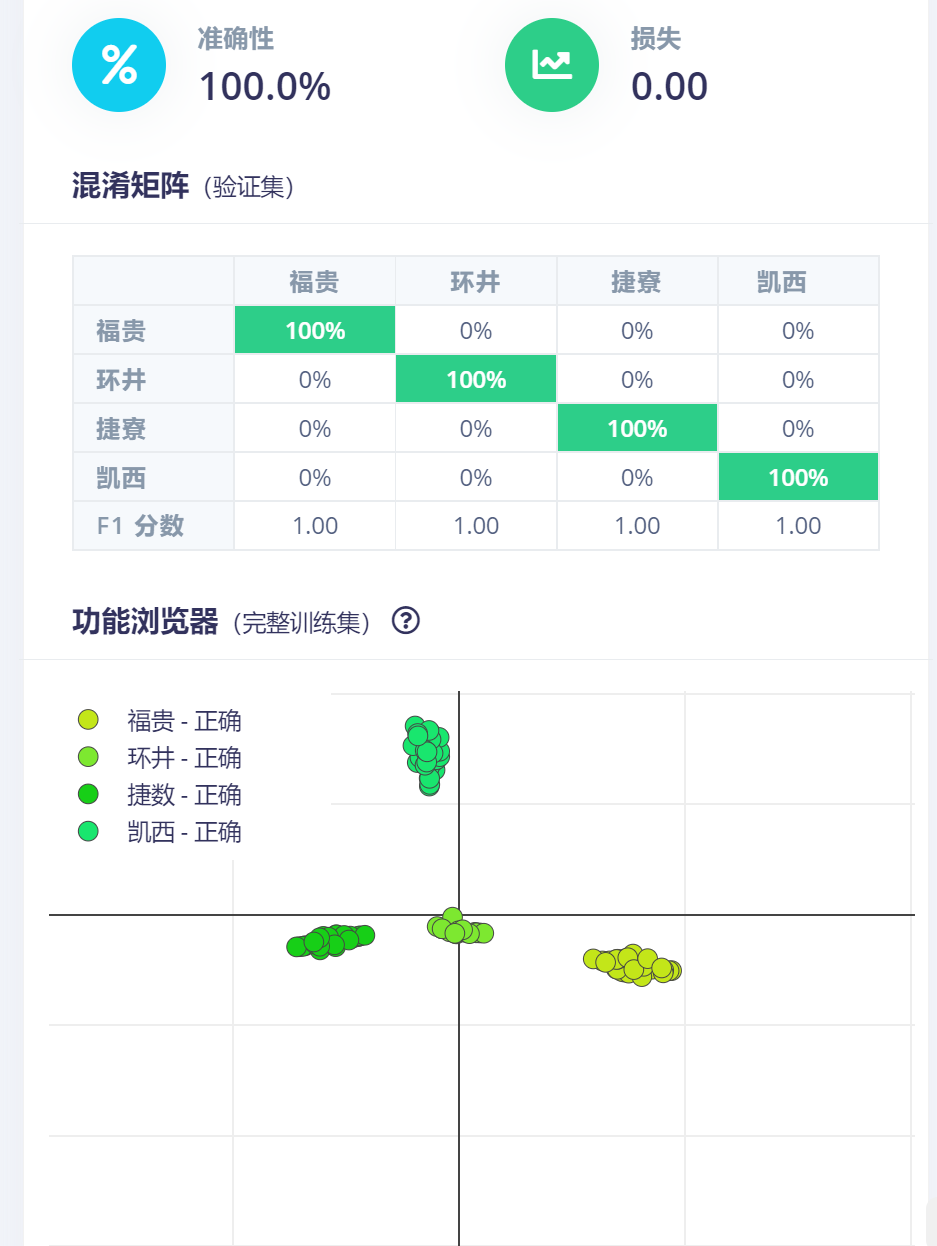

1.EDGE IMPULSE训练模：这部分有一个很详细的训练教程，，参见Funpadk第二季第一期活动首页可以说是有手就行。训练完之后可以查看一下分数。

Fk85Xxae8wcjZnnhHJbSbdhi9xhn

2.修改arduino工程：因为官方有提供的示例代码，我们直接下载过来进行修改。我这里只做了很小的改动：在中断函数中，修改了匹配关键字及控制led状态指令。

void on_classification_changed(const char *event, float confidence, float anomaly_score) {

    // here you can write application code, e.g. to toggle LEDs based on keywords
    if (strcmp(event, "fugui") == 0) {
        // Toggle LED
        digitalWrite(LED_RED, HIGH);
        digitalWrite(LED_GREEN, LOW);
        digitalWrite(LED_BLUE, LOW);
    }

    if (strcmp(event, "kaishi") == 0) {
        // Toggle LED
        digitalWrite(LED_RED, LOW);
        digitalWrite(LED_GREEN, HIGH);
        digitalWrite(LED_BLUE, LOW);
    }

    if (strcmp(event, "jieshu") == 0) {
        // Toggle LED
         digitalWrite(LED_RED, LOW);
        digitalWrite(LED_GREEN, LOW);
        digitalWrite(LED_BLUE, HIGH);
    }
}

3.在修改官方示例库时，需要做如下调整，将src文件下model-parameters中三个“dsp_blocks.h”，“model_metadata.h”，“model_variables.h”文件替换为自己的buld的库中的.h文件，并修改model_variables.h文件内容如下。

#ifndef _EI_CLASSIFIER_MODEL_VARIABLES_H_
#define _EI_CLASSIFIER_MODEL_VARIABLES_H_

#include <stdint.h>
#include "model_metadata.h"
//#include "edge-impulse-sdk/classifier/ei_model_types.h"

const char* ei_classifier_inferencing_categories[] = { "fugui", "huanjing", "jieshu", "kaishi" };

uint8_t ei_dsp_config_25_axes[] = { 0 };
const uint32_t ei_dsp_config_25_axes_size = 1;
ei_dsp_config_audio_syntiant_t ei_dsp_config_25 = {
    1,
    1,
    0.032f,
    0.024f,
    40,
    512,
    0,
    0,
    0.96875f
};
// const ei_model_performance_calibration_t ei_calibration = {
//     1, /* integer version number */
//     (int32_t)(EI_CLASSIFIER_RAW_SAMPLE_COUNT / ((EI_CLASSIFIER_FREQUENCY > 0) ? EI_CLASSIFIER_FREQUENCY : 1)) * 1000, /* Model window */
//     0.8f, /* Default threshold */
//     (int32_t)(EI_CLASSIFIER_RAW_SAMPLE_COUNT / ((EI_CLASSIFIER_FREQUENCY > 0) ? EI_CLASSIFIER_FREQUENCY : 1)) * 500, /* Half of model window */
//     0   /* Don't use flags */
// };

#endif // _EI_CLASSIFIER_MODEL_METADATA_H_

效果演示图

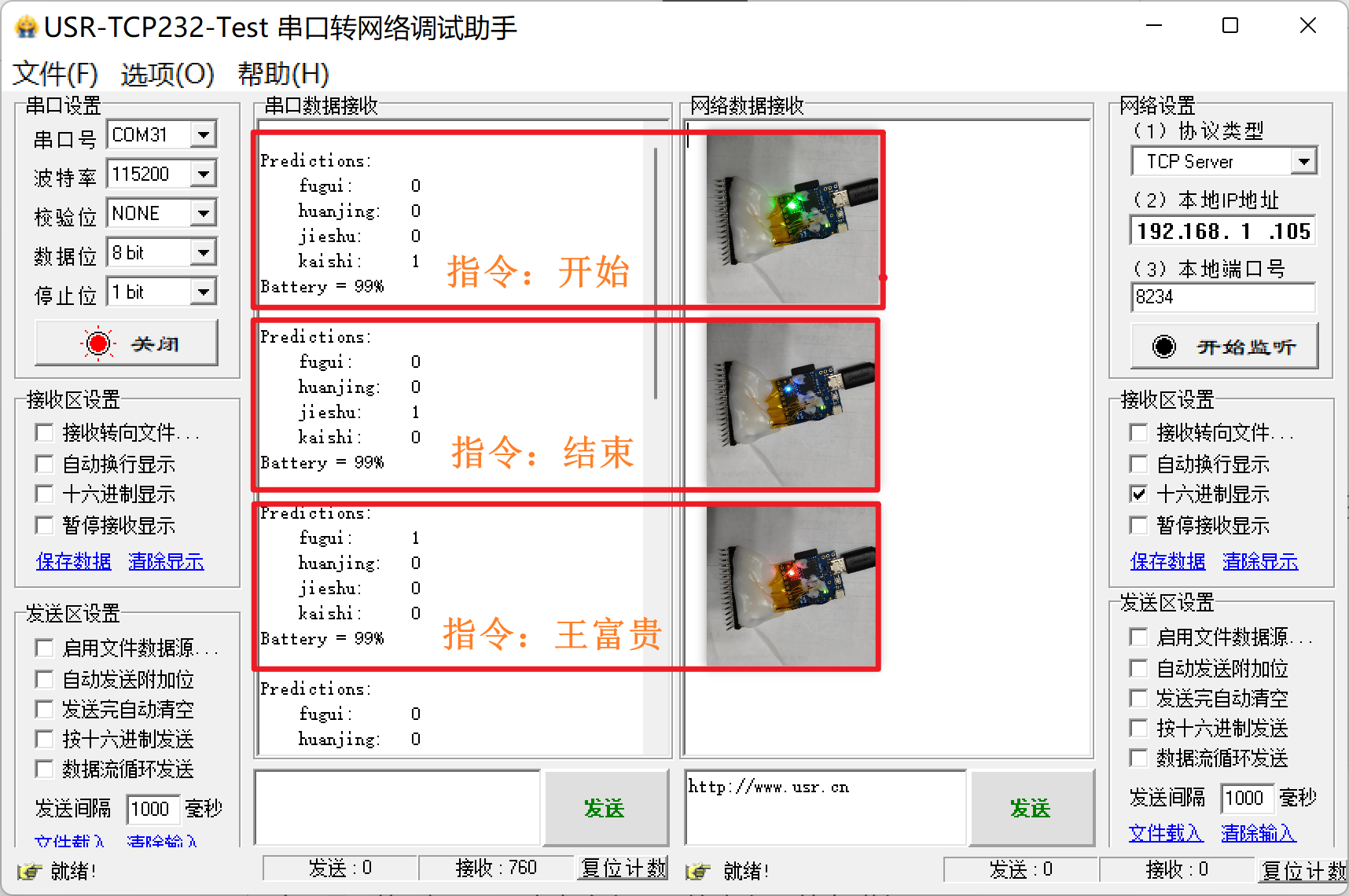

说出中文指令后，syntiant开发板从串口打印出匹配结果，并点亮对应颜色led，如下图：

FqZeAMhQVSZcb34uGst_KE3id9MY

注意事项：

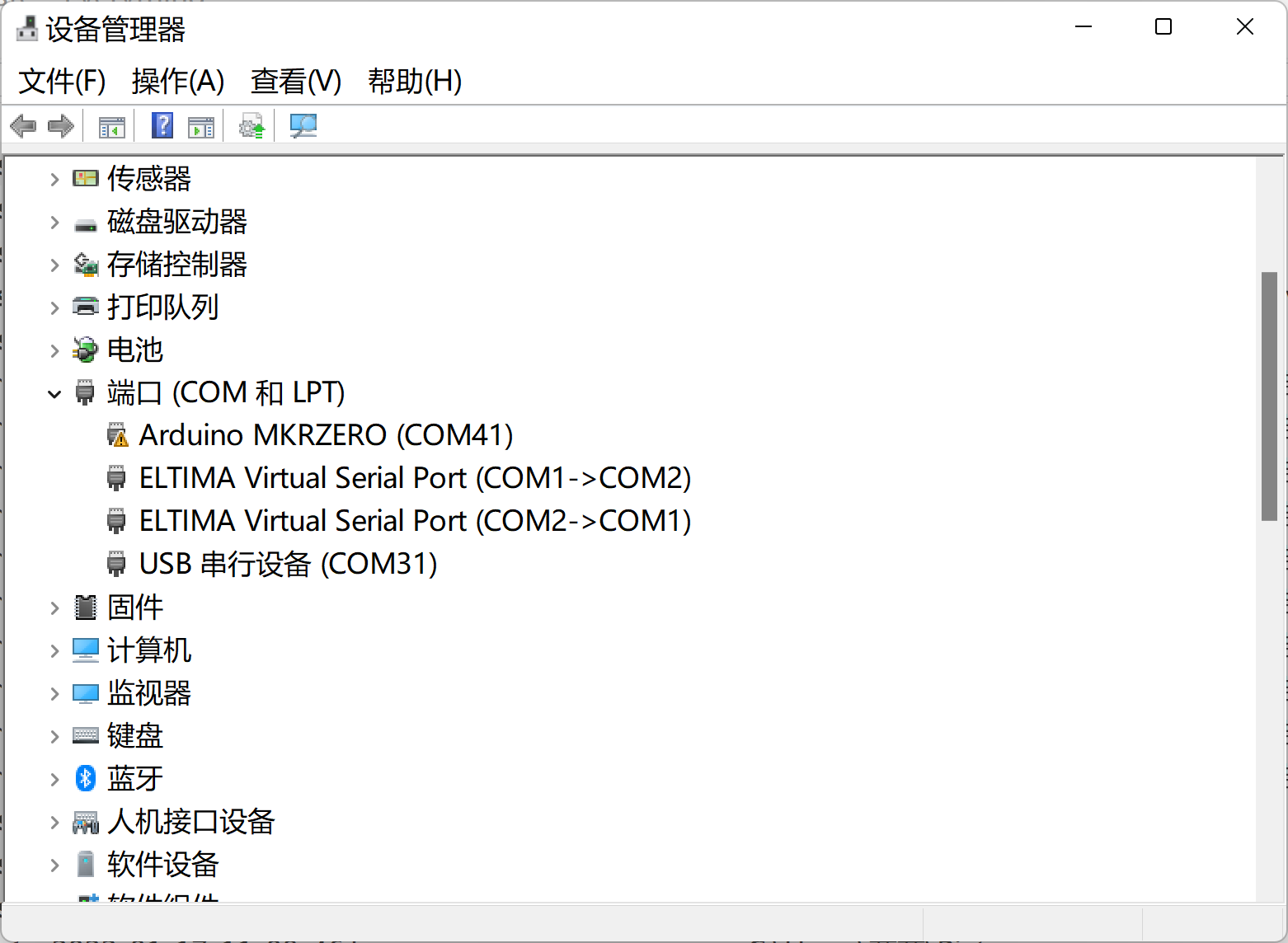

1.使用cmd一键下载官方固件到开发板后，可能存在在设备管理器中找不到tinyml 语音输入设备的情况，此时电脑设备管理器串口栏会出现两个的串口。找到带感叹号的那个，右键卸载，重新插拔开发板后，tinyml音频输入设备就可以正常使用了。

Fm1E5QDtj1MwrXOJH-BTNiUYemmD

2.训练模型时，尽量用网页提供的方法录音，电脑录音软件录音可能带来底噪，造成训练结果不佳的问题。

3.备一张SD卡，格式化为FAT32，如果训练的模型识别率不高，效果不好，可以返回EDGE IMPULSE 重新训练buld后将ei_model.bin放进SD卡，重新上电后开发板会自动加载这个文件。

心得体会：

1.作为一个拉线工，表示对环境的搭建有些力不从心，虽然有前辈视频教程在前，又有一批热心同行者在线答疑，但是弯路是一点没少走。

2.如果有后来人跟笔者一样深受arduino环境搭建的苦，可以尝试如下思路，CMD一键下载后，使用上位机将电脑串口数据映射到另一个串口，再用另一块开发板判断匹配结果。
