常用的电路设计/仿真/测试工具

常用的电路设计/仿真/测试工具
本页面介绍的所有工具在PC端访问会有更好的效果
电子森林基于网页的在线工具
可在网页和“硬禾小帮手”的小程序里直接运行
已经安装在电子森林服务器上,很快的访问速度
学习数字电路、模拟电路的最佳助手工具

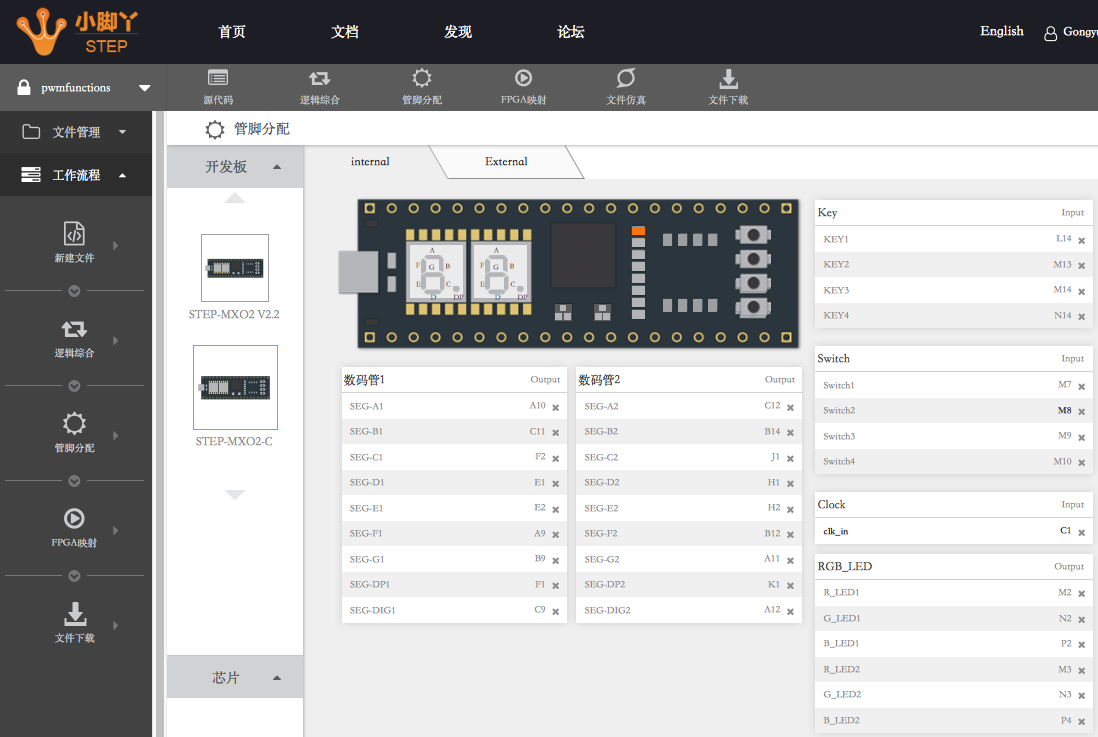

会接入一系列基于小脚丫FPGA的学习平台
会接入一系列符合本协议的测试测量设备
开源硬件设计网站

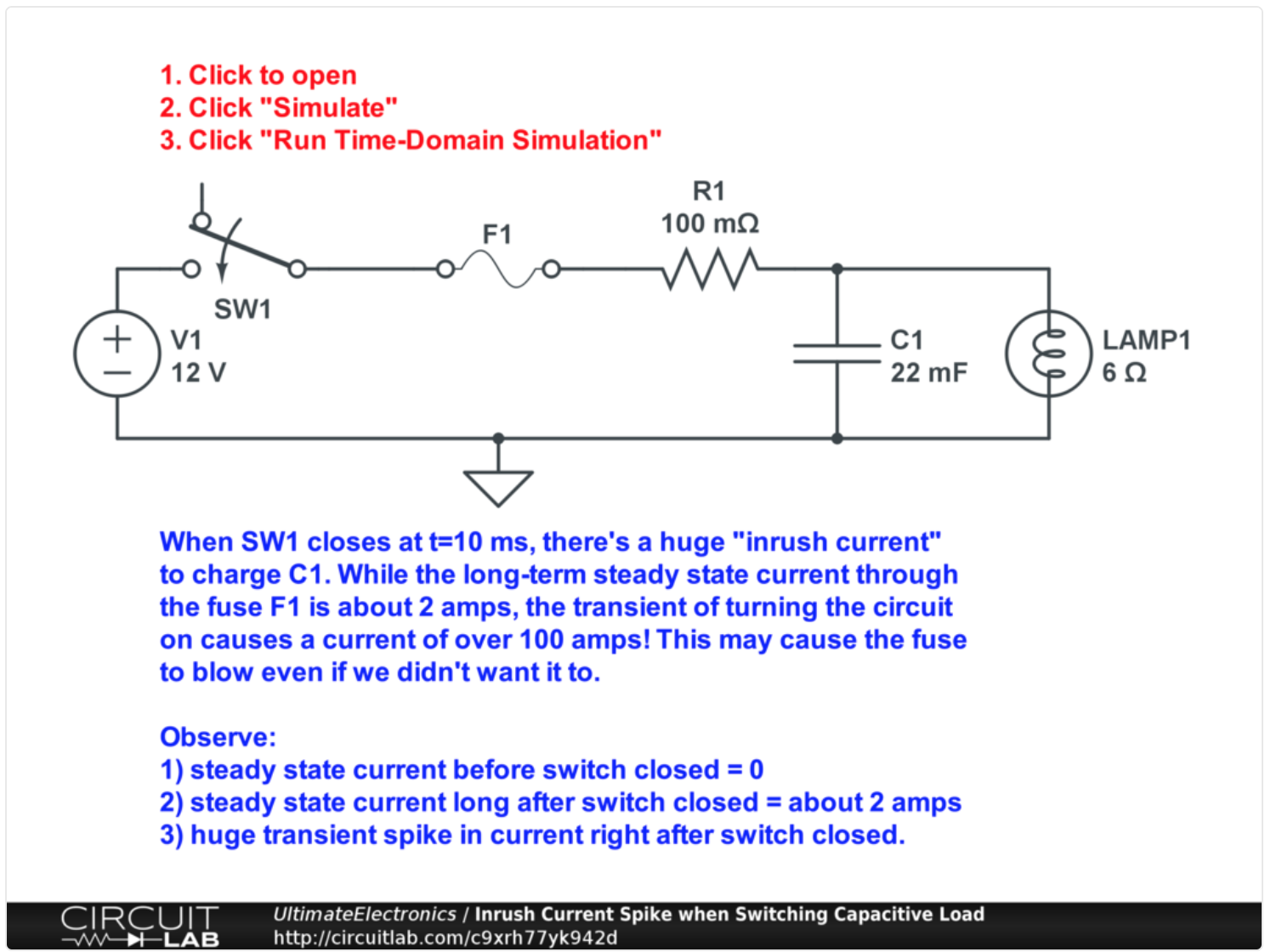

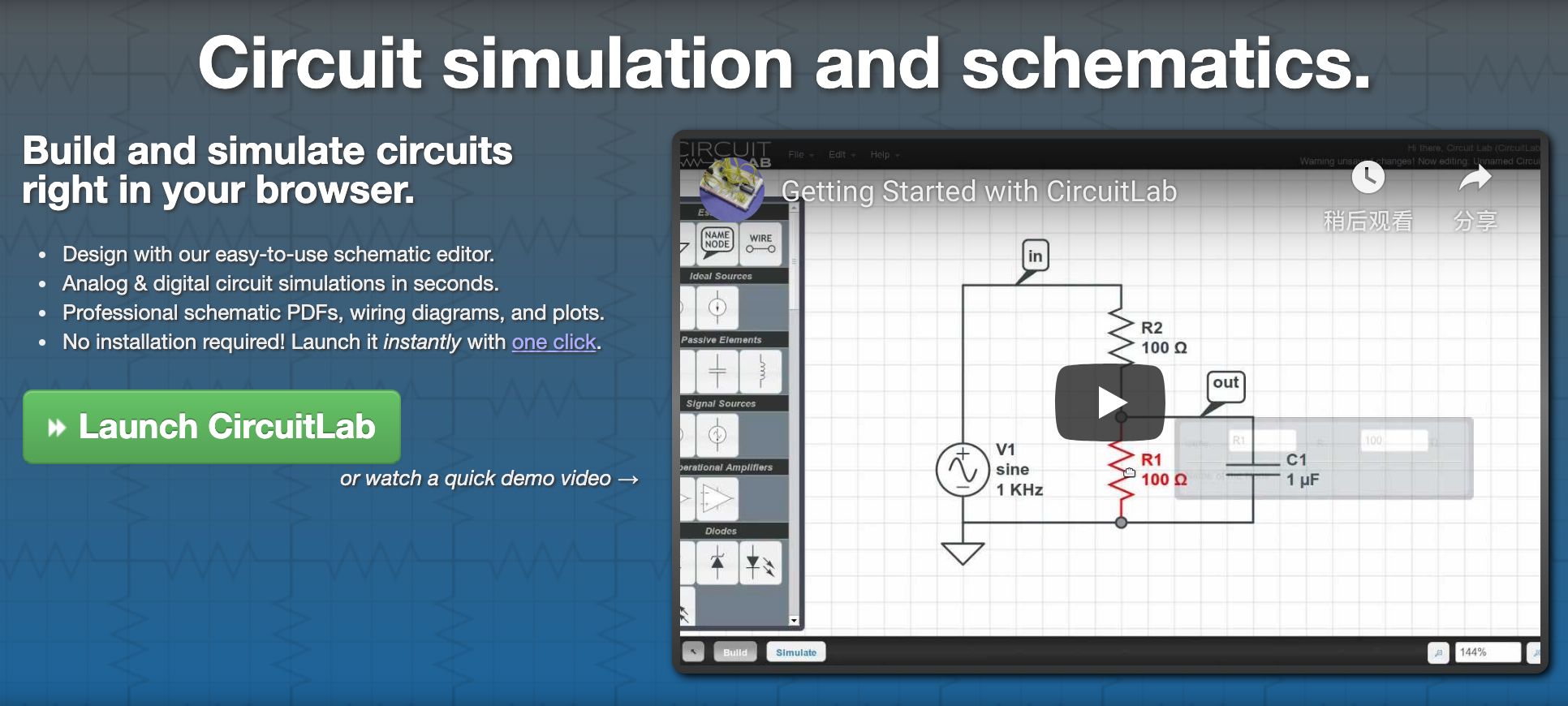

电路设计仿真工具
来自半导体供应商的设计仿真工具
ADI
LTspice®是一款高性能SPICE仿真软件、原理图采集和波形查看器,集成增强功能和模型,简化了模拟电路的仿真。宏模型也包括在LTspice下载中,适用于大多数ADI开关稳压器、放大器以及用于通用电路仿真的器件库。
一套可帮助您更快设计信号调理电路的网络工具:模拟滤波器向导、精密ADC驱动器工具、光电二极管向导、仪表放大器钻石图、直接数字频率合成仿真器和Virtual Eval。
下载ADI DiffAmpCalc™工具设计差分放大器电路,将设计时间从几小时缩短到几分钟! 该工具易于使用,采用互动用户界面,可以让您迅速上手使用。
使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。 设计过程中,可以观察滤波器设计的理想规格与实际电路行为特性。 快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。
使用光电二极管向导设计跨导放大器电路与光电二极管接口。 从工具内置器件库中选择一个光电二极管,或输入自定义光电二极管规格。 快速考量权衡带宽、峰值(Q)和ENOB/SNR。 修改电路参数,并立即查看图中的脉冲响应、频率响应和噪声增益结果。
仪表放大器数据手册通常显示输出摆幅与输入共模电压图(或几种变化形式),也称为钻石图,全面显示所有外部和内部裕量限值。 根据充足的基本电路信息,可对钻石图的各种电源电压、增益和基准引脚电压进行调整。
TimerBlox®器件是精确而简单的小型时序器件,设计用于5个基本操作:压控振荡(VCO)、低频时钟、脉宽调制(PWM)、单次生成和信号延迟。
TimerBlox Designer是一款基于Excel的选型和频率合成工具,能够帮助您选择和配置最适合应用的TimerBlox器件,从而加快和简化设计过程。
ADIsimCLK是一款专门针对ADI公司的超低抖动时钟分配和时钟产生产品系列而开发的设计工具。 无论是在无线基础设施、仪器仪表、网络、宽带、自动测试设备领域,还是在其它要求可预测时钟性能的应用,ADIsimCLK都能帮助您迅速开发、评估和优化设计。 它是一款非常成功的ADI时钟产品相位噪声和抖动预测工具。
使用ADIsimDDS选择并评估直接数字频率合成器的性能,包括外部重建滤波器的影响。查看所得谐波影镜像的频率位置和幅度,并确定实现所得输出信号的目标性能所需的滤波器要求。
ADIsimRF是一款简单易用的RF信号链计算工具。 它能够计算级联增益、噪声系数、IP3、P1dB和功耗。 级数最多可以达到20级。各级可以临时轻松插入、删除或静音。
对于正在选择或评估高速ADC的设计人员,VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。VisualAnalog允许设计人员定制输入信号和数据分析方法。
Virtual Eval是一款网络应用程序,可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型,Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件(如输入音和外部抖动)以及器件特性(如增益或数字下变频)进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
使用精密 ADC 驱动器工具仿真精密 ADC 和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题,并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和 ADC 输入建立。
LTpowerCAD® 设计工具是一款完整的电源设计工具程序,可使用µModule稳压器和许多其他产品(主要是单片式降压型稳压器)显著简化电源设计任务。与传统的仿真工具不同,此LTpowerCAD工具逐步引导用户完成整个电源设计过程:它根据用户的电源规格搜索合适器件;然后它指导用户选择并优化电路元件值并提供建议和警告。该工具显示反馈环路波特图的实时结果以及功率级性能。该设计可导出到LTspice仿真电路以便用户进一步验证其设计。该工具还提供PCB布局示例。在LTpowerCAD程序中,还有一个用于系统级“电源树”设计和优化的LTpowerPlanner工具。
LTpowerPlay® 是一个强大的开发环境,支持ADI公司的电源系统管理(PSM)产品,包括PMBus电源系统管理器和集成PSM的DC/DC电源转换器。该软件支持许多不同的任务,包括离线模式(没有硬件)以便构建可在日后保存和重新加载的多芯片配置文件。
TI
节省时间,快速对您的开关模式电源 (SMPS) 进行原型设计。选择合适的电源稳压器,设计应用电路并生成 BOM,实现电路分析,并将您的设计导出到您喜爱的 CAD 工具中。
利用离散负载点稳压器和 PMIC 建议快速开始设计,为您选择的处理器或 FPGA 供电。该工具使您能够自由选择满足您的应用要求的稳压器。
使用 Power Stage Designer™ 软件工具深入分析电压、电流应力和稳定性。该工具支持从降压到相移全桥的大多数电源拓扑。
在数分钟内设计、优化和仿真完整的多级有源滤波器解决方案。
将模拟电路组合在一起,创建完整设计的子系统.
可对模数转换器 (ADC) 和数模转换器 (DAC) 电路进行快速修改以满足您的具体设计需求
TINA-TI 是一款带有原理图编辑器的仿真工具,它支持对需要仿真的电路进行布线,
助于估算电路板上器件的热耗散。
美信
为了使工程师能够快速、准确地模拟其电路设计,Maxim提供EE-Sim® OASIS仿真工具。仿真工具包括SIMPLIS®仿真引擎和SIMetrix SPICE仿真引擎,前者为业界领先的开关模式电源IC仿真器,后者以可靠、快速的收敛性闻名。
运行仿真“离线”(无需网络连接)
利用全功能原理图编辑器增加或移动元件
免费下载EE-Sim OASIS仿真器
免费下载EE-Sim OASIS
Murata
麦克思维
