KiCad:免费、开源的PCB设计工具

KiCad:一款免费、开源的PCB设计工具

库文件下载

元器件的库非常重要,创建一个新的元器件的库费时费力,而且容易出错,因此如果有可信的现成的元器件库,对于工程师来讲会是很大的帮助,我们收集整理了几个可以下载库的网站,用户可以放心从这些地方下载。这些库一般都包含了原理图符号库、PCB封装库以及3D模型库三个部分。对于不同的操作系统,库的安装和配置方式可能不同,用户可以阅读KiCad提供的使用说明。这些网站会不断更新他们的库,不断添加原厂新推出来的器件。

Digikey针对KiCad的资源

全球知名的元器件现货分销商Digikey强力支持KiCad,在其官网上提供了很多元器件的KiCad库文件供大家下载,如下是其网站的介绍: * 超过一千个有用的零件,并提供相关封装 * 完全由 Digi-Key AE 构建 * 手工专门构建并通过同行测试,在这里没有自动化 * 与 KiCad 库一样的开源许可 * 创建时带有所有参数和订购信息

交互式HTML BOM插件

KiCad 插件里最有名、最活跃的当属交互式 Html BOM。由它生成的网页BOM对焊接、调试、维修等应用场景非常方便。 下载插件解压后,将整个文件夹放到KiCad 插件目录下。C:\Program Files\KiCad\share\kicad\scripting\plugins 。 (32位版本的就是 C:\Program Files(X86)\KiCad\share\kicad\scripting\plugins)

资源链接

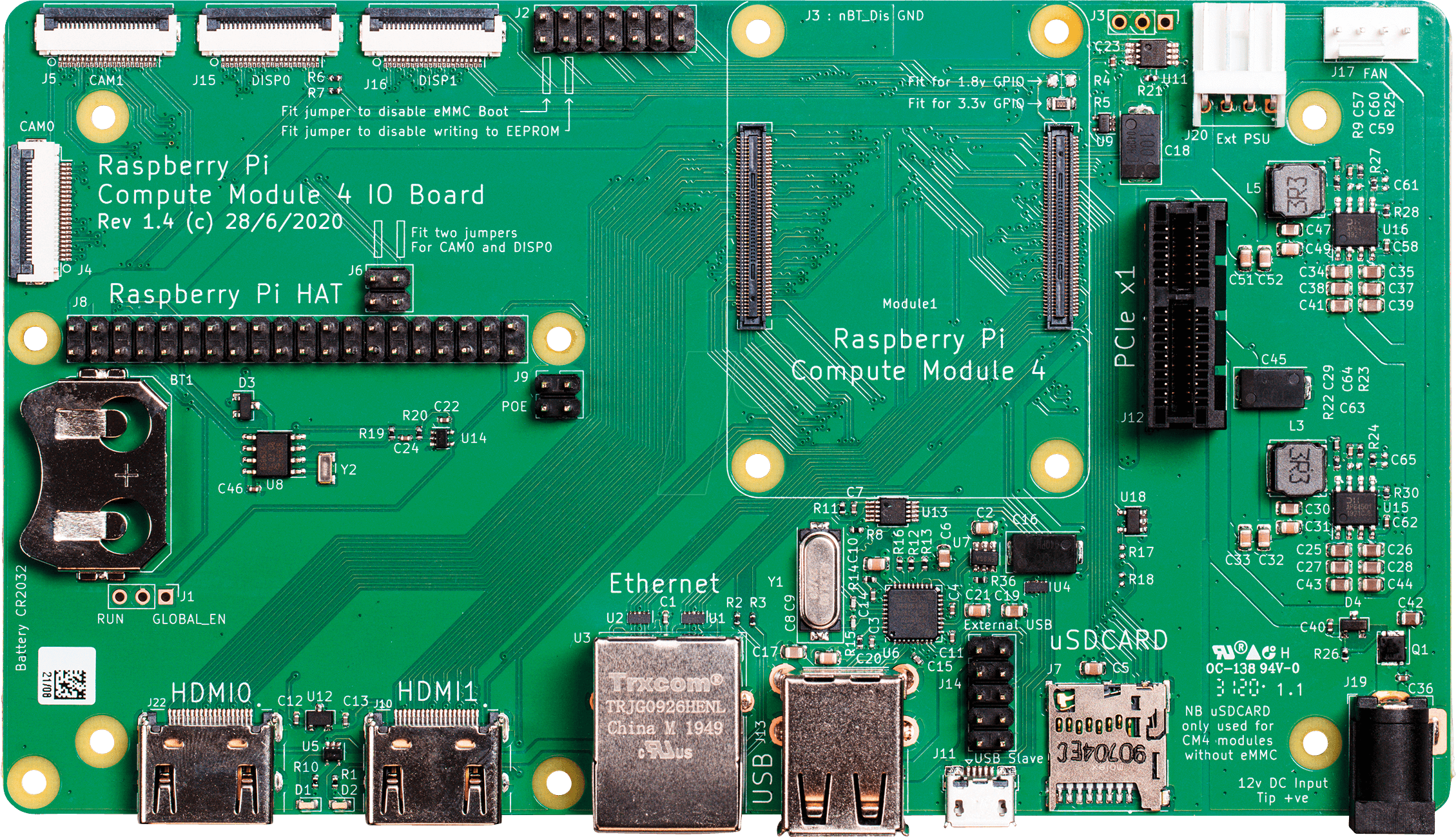

用KiCad设计的产品举例

在这个页面有很多用KiCAD做的设计项目展示,有些都已开源出来供下载参考,下面仅列举几个。 * A64-OLinuXino * ANAVI Flex HAT * ANAVI Infrared pHAT * ANAVI Light Controller * ANAVI Light pHAT * ATMEGA328 Motor Board * Axiom motor controller * Blixten a 6LoWPAN Gateway * CIAA-ACC (HPC) * CIAA-EDU-NXP

Automotive 1
Computer 2
Development Board 7
Drones 2
Instrumentation 1
Motor Controller 4
Pi Hat 3
Single-board Computer 6
Single-board Computer 1
USB Device 5
Wireless 5
关于KiCad

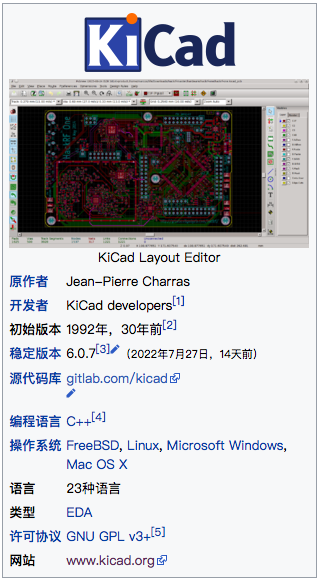

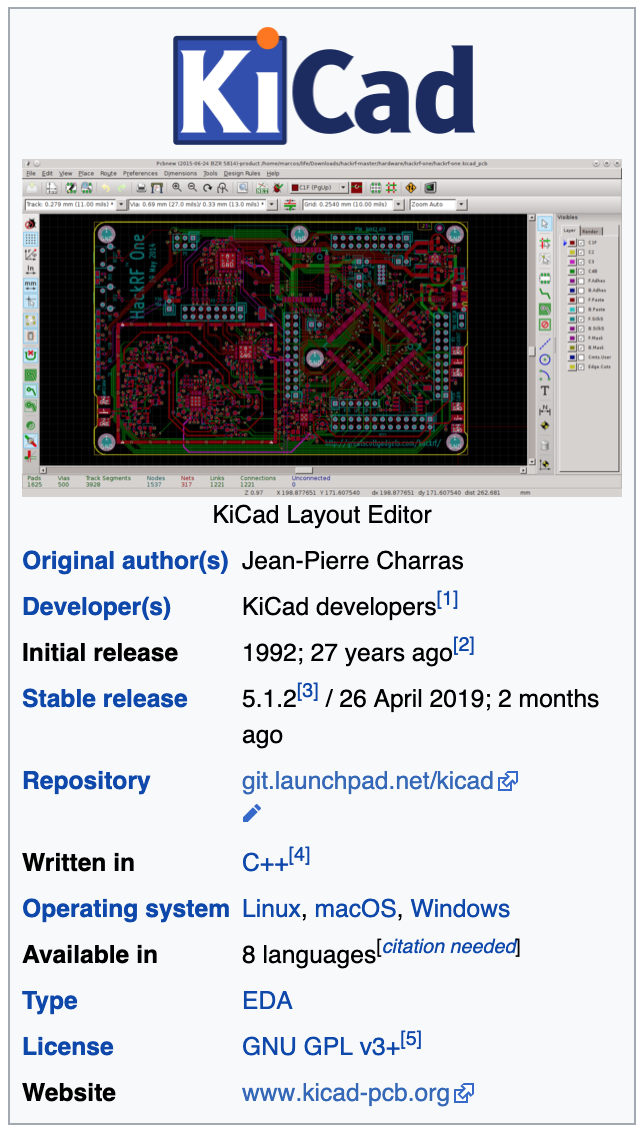

Wikipedia上关于KiCad的介绍
KiCad是一种免费、开源的PCB设计工具,它提供了几乎满足任何项目所需的功能
它最初由法国人Jean-Pierre Charras开发,此工具提供了一个用于原理图输入和PCB布局布线的集成化开发环境,在这个工具中还有用于产生BOM、Gerber文件、对PCB及其上元器件进行3D查看的功能
2013年CERN(欧洲核子研究组织)的BE-CO-HT部门开始贡献一些资源支持其成为开源硬件领域与商用的EDA工具相当的工具软件
运行KiCad的硬件要求

* 支持的处理器架构 * Intel (或兼容) 32和64 bit. * PowerPC 32 和 64 bit. * ARM 32 和 64 bit. * MIPS 64位. * 1GB RAM (最好能有2G RAM ); * 最高到10GB的硬盘存储空间 * 屏幕分辨率1280x1024可以工作但最好是1920x1080或更高分辨率 * 支持OpenGL 2.1或更高版本的图形卡

功能特性
免费开源的全功能PCB设计工具
支持Windows、Mac OS、Linux三种平台,可以运行在树莓派3B+以上的版本上
适合中小企业及初学者
应用套件:
KiCad – 工程管理

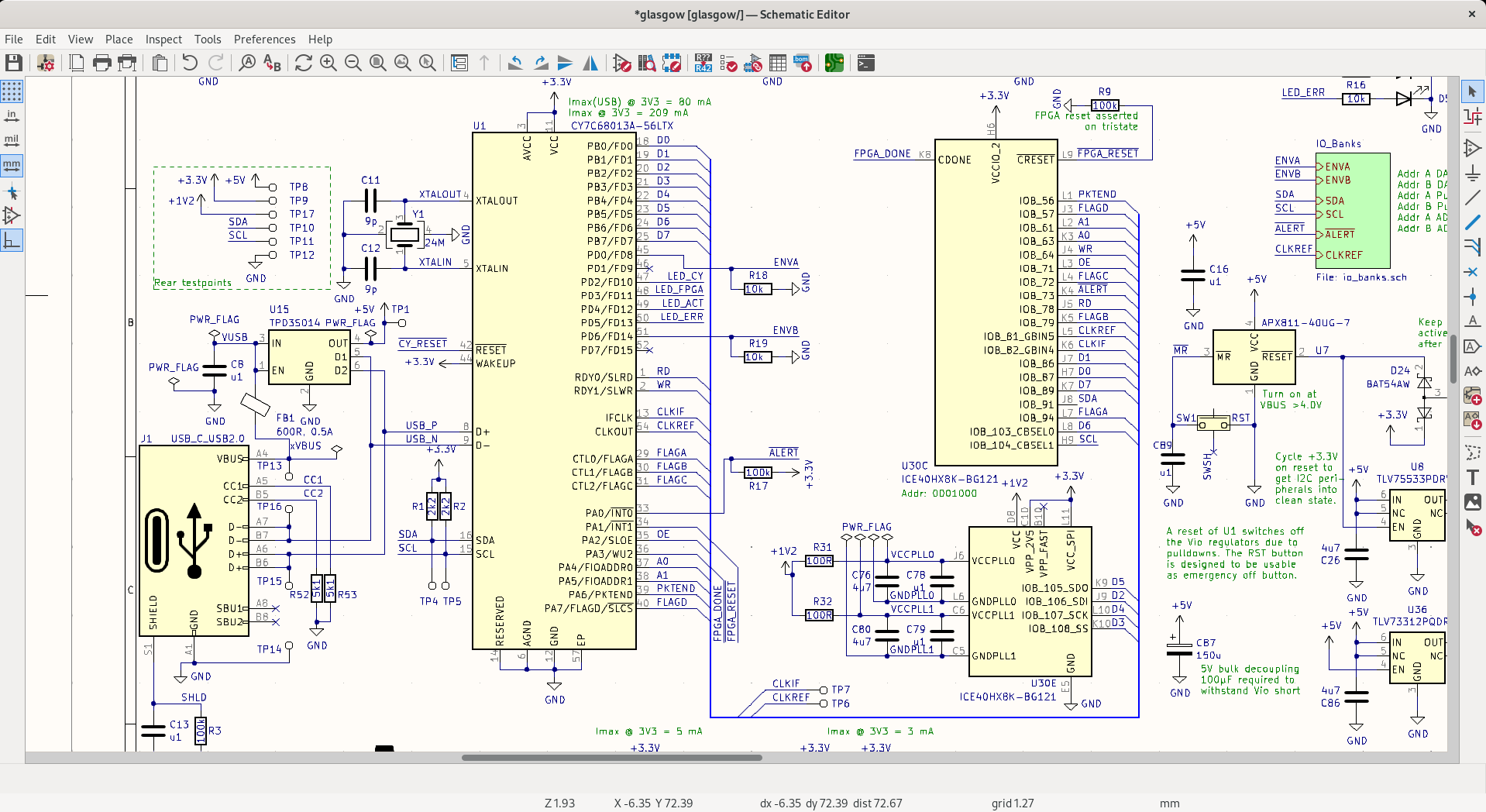

Eeschema - 原理图绘制编辑器

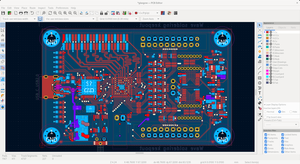

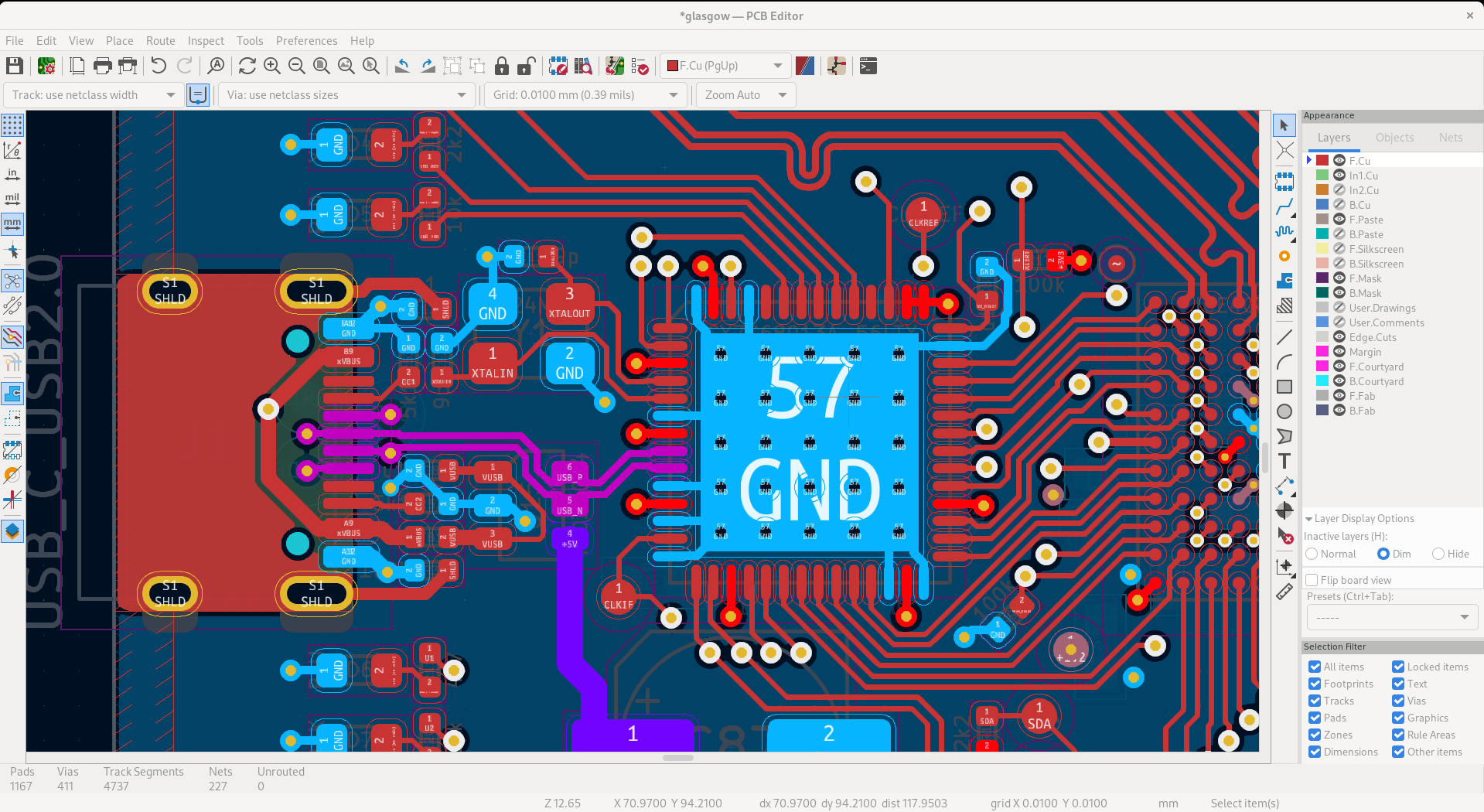

Pcbnew - PCB布局布线
GerberView- Gerber文件查看

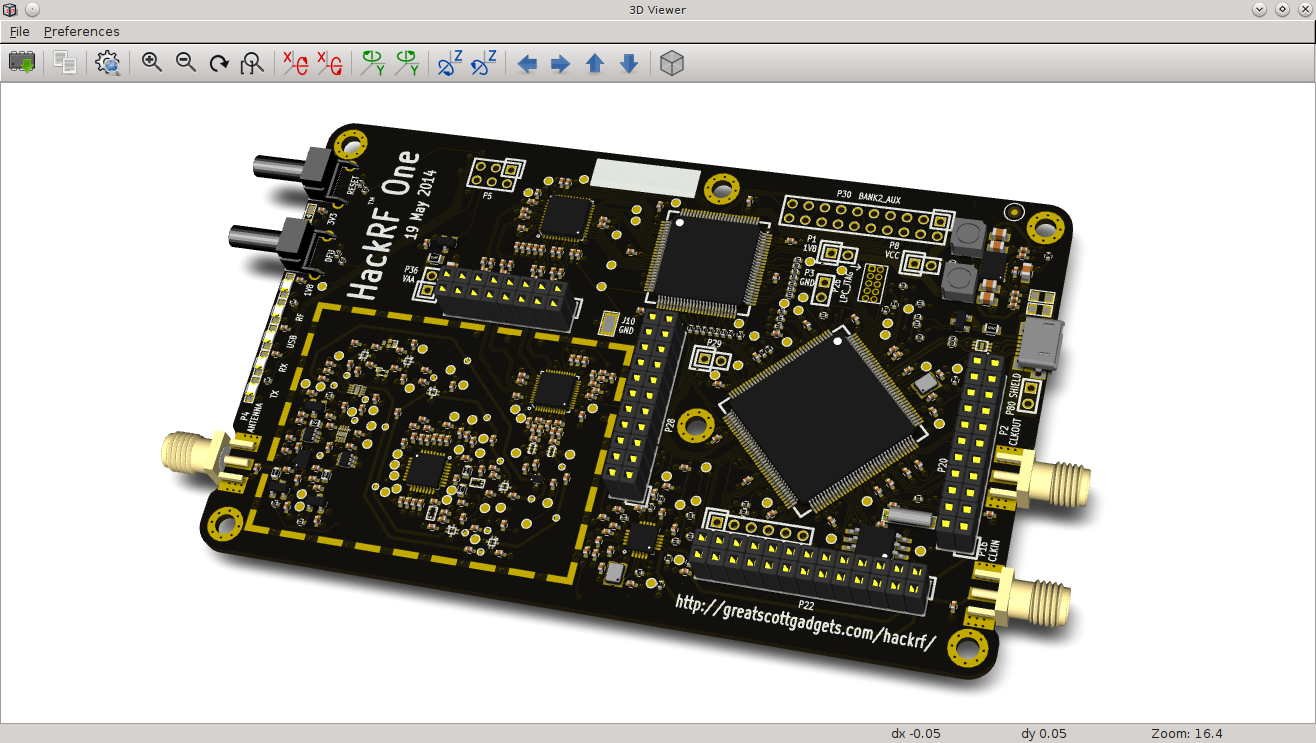

3D实体模型查看
Bitmap2Component – 将图像文件转变成原理图符号或PCB的封装
Python脚本支持电路板和封装库自动化
开源的库资源非常丰富
