Digilent的PMOD模块 - 通信及外设接口协议

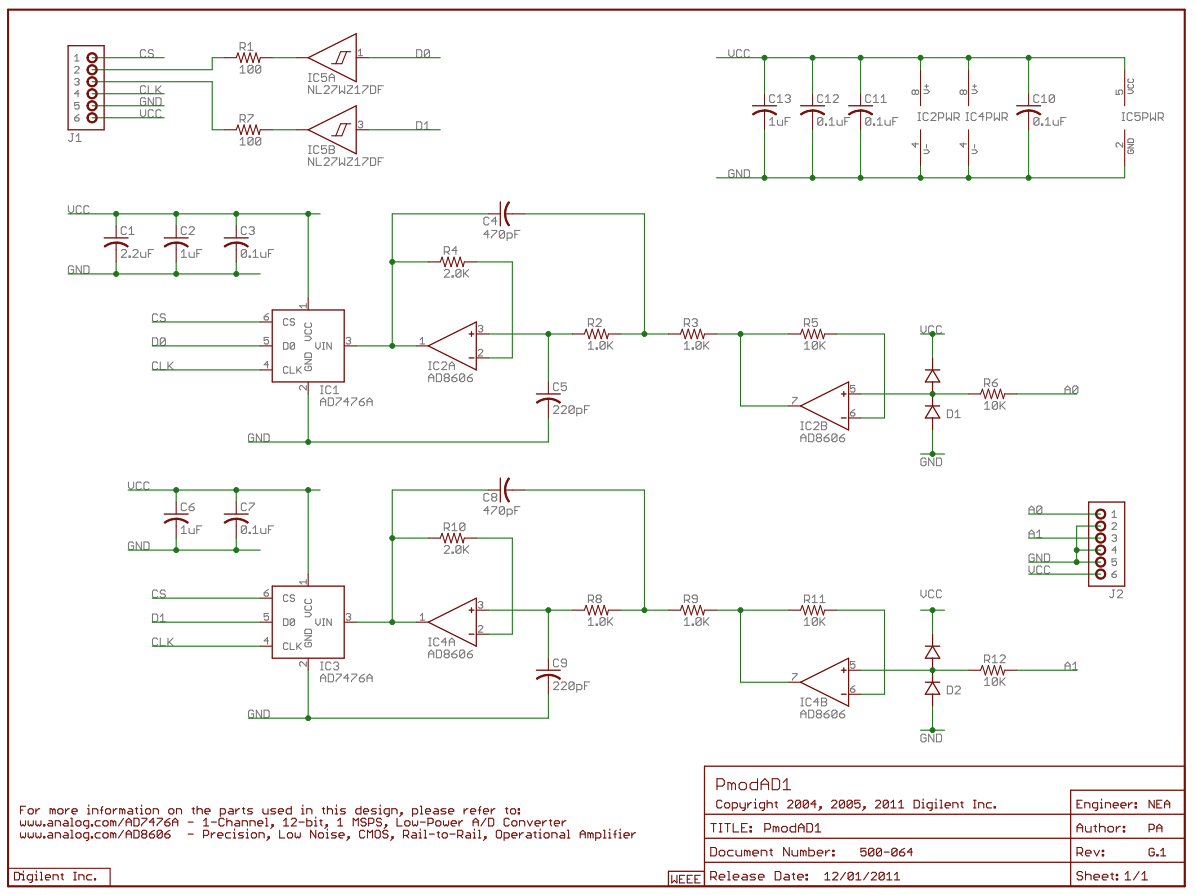

特性：

双通道，12位模数转换器

同时A/D转换，每通道最多一个MSa

两个2阶Sallen-Key抗混叠滤波器

灵活设计的小PCB尺寸0.95英寸× 0.8英寸(2.4厘米× 2.0厘米)

带SPI接口的6针Pmod连接器

PDF格式

用到的器件

AD7476A

AD8606

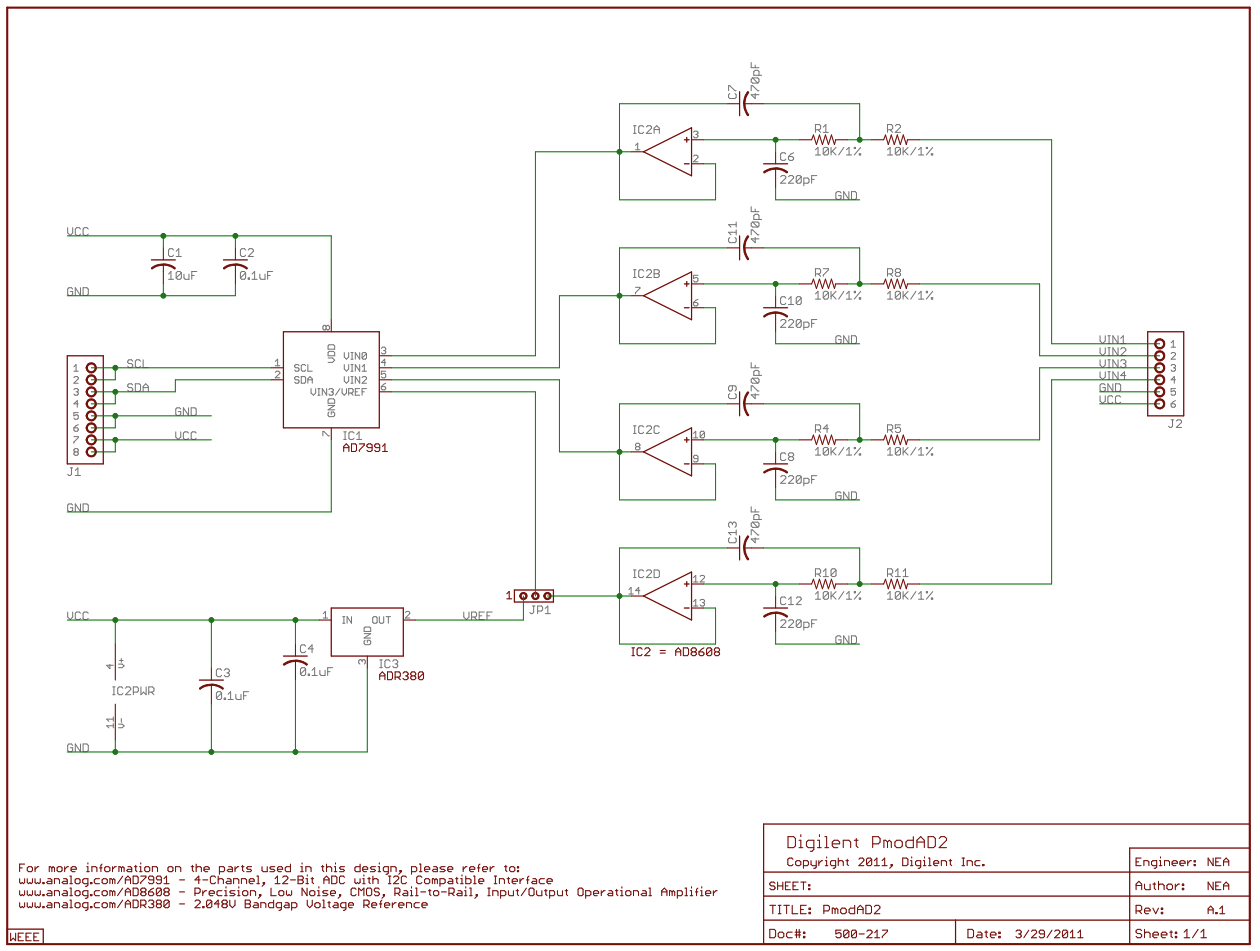

Pmod AD2: 4通道12位A/D转换器

特性

多达4个12位模数转换器通道

板载参考电压为2.048 V

跳线可选参考输入

小型PCB尺寸灵活的设计1.0英寸× 0.8英寸(2.5厘米× 2.0厘米)

遵循Digilent Pmod接口规范1.0.0

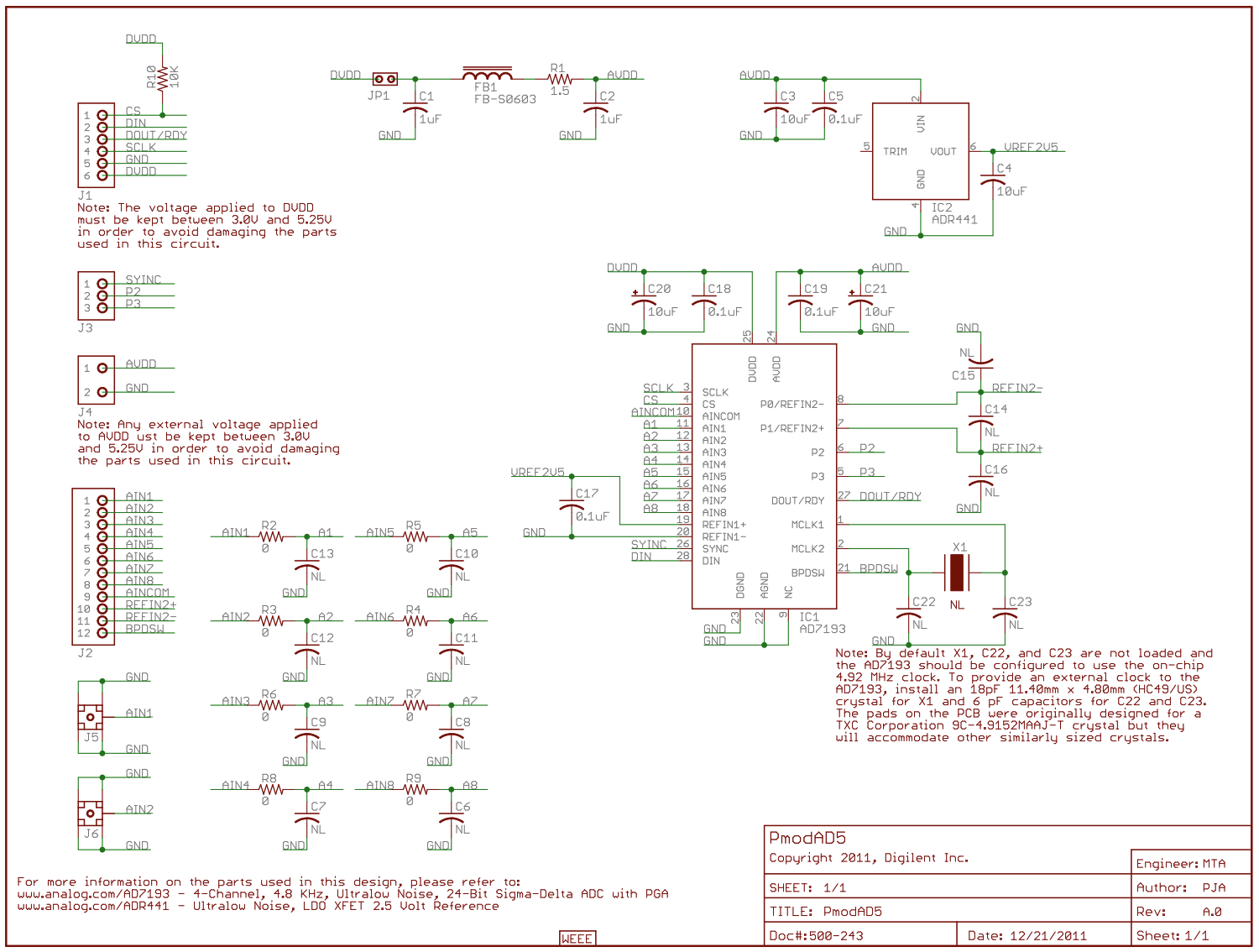

Pmod AD5: 4通道4.8 kHz 24位A/D转换器

PDF格式

用到的器件

AD7991

ADR380

AD8608

特性

高精度24位Sigma-Delta模数转换器

4个差分或8个伪差分输入通道

超低噪音

可编程增益(1 ~ 128)

灵活的数字滤波器与快速沉降选项

两个SMA连接器

用于灵活设计的小PCB尺寸1.9“× 0.8”(4.8 cm × 2.0 cm)

带SPI接口的6针Pmod连接器

遵循Digilent接口规范类型2

用到的器件

AD7193

ADR441


DAC

Pmod DA4: 8个12位D/A输出

特性

8通道，12位DAC

能够8个同时输出

高速DSP兼容

下电功能能力

低功耗

用于灵活设计的小PCB尺寸1.2“× 0.8”(3.0 cm × 2.0 cm)

带SPI接口的6针Pmod连接器

遵循Digilent接口规范类型2

示例代码可在资源中心获得

用到的元器件

AD5628-1

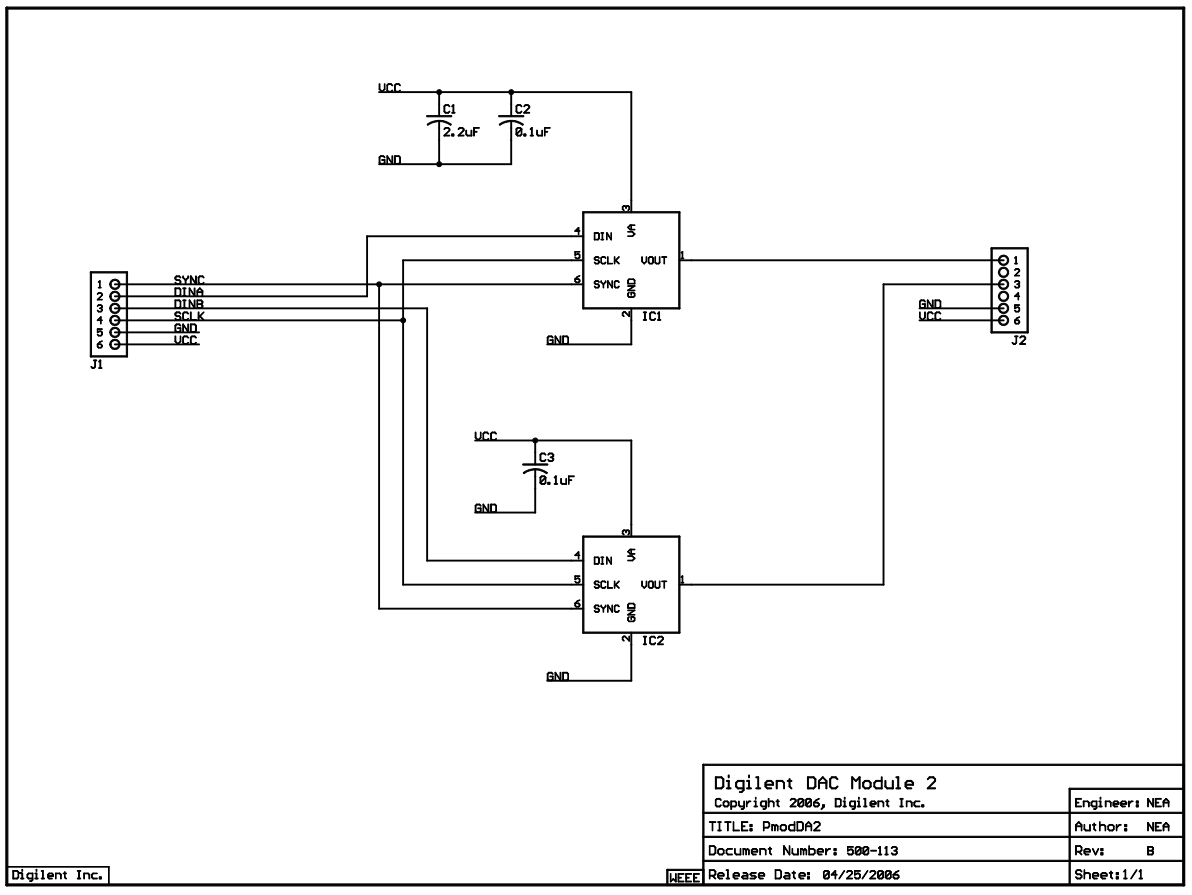

Pmod DA2:两个12位的D/A输出

特性

12位数模转换器

两个同步转换通道

非常低的功耗

用于灵活设计的小PCB尺寸1.0“× 0.8”(2.5 cm × 2.0 cm)

带GPIO接口的6针Pmod连接器

库和示例代码可在资源中心

PDF文件

用到的器件

DAC121S101

Pmod DA3:一个16位的D/A输出

特性

高分辨率，16位数模转换器

低噪声模拟输出

SMA连接器

2.5V参考电压

用于灵活设计的小PCB尺寸1.2“× 0.8”(3.0 cm × 2.0 cm)

带GPIO接口的6针Pmod连接器

遵循Digilent Pmod接口规范类型1

PDF文件

用到的器件

AD5541A

AD8605

ADR441

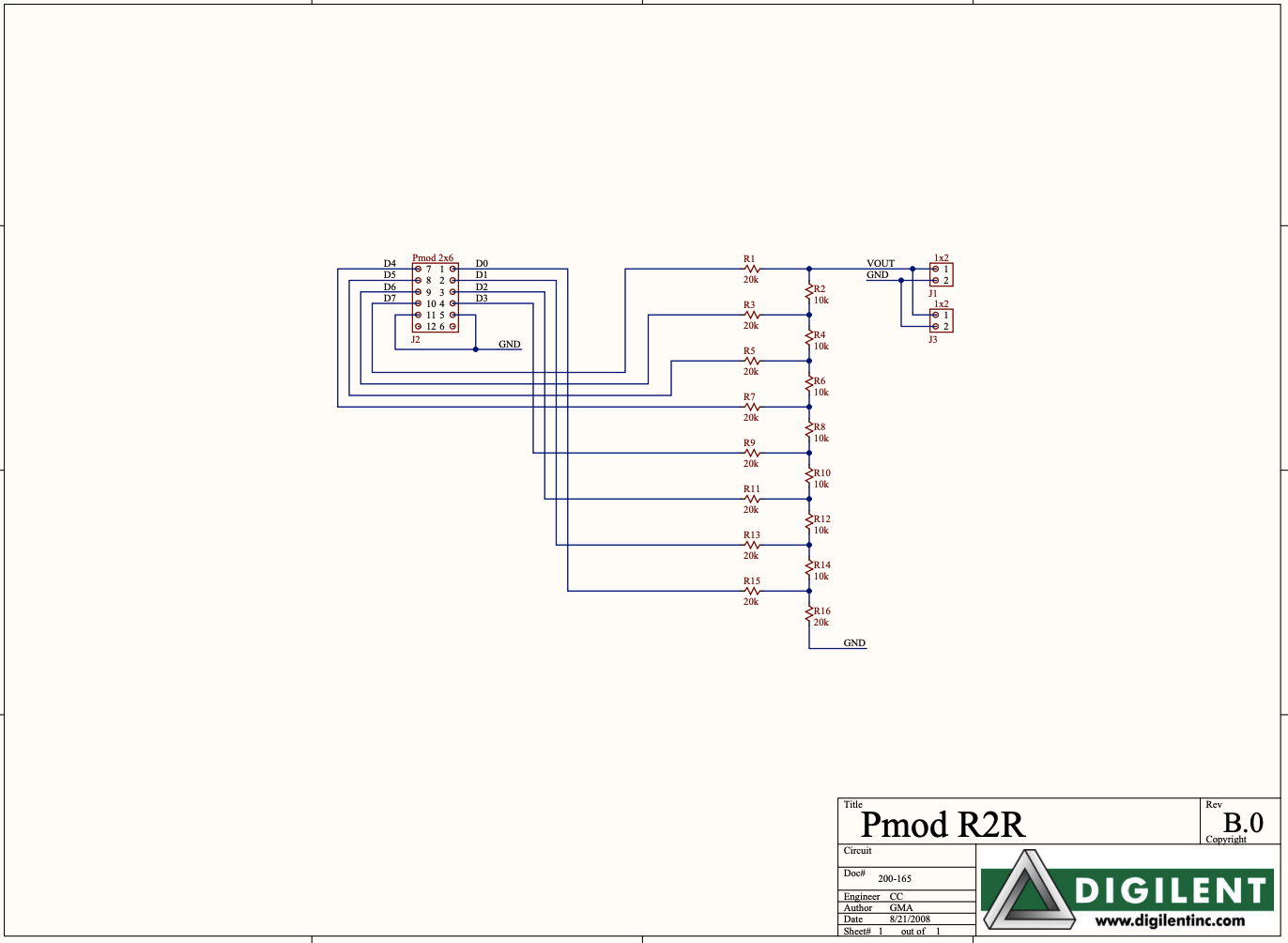

Pmod R2R:电阻梯式D/A转换器
