基于FPGA的DDS任意波形发生器训练板
基于小脚丫FPGA的DDS任意波形发生器

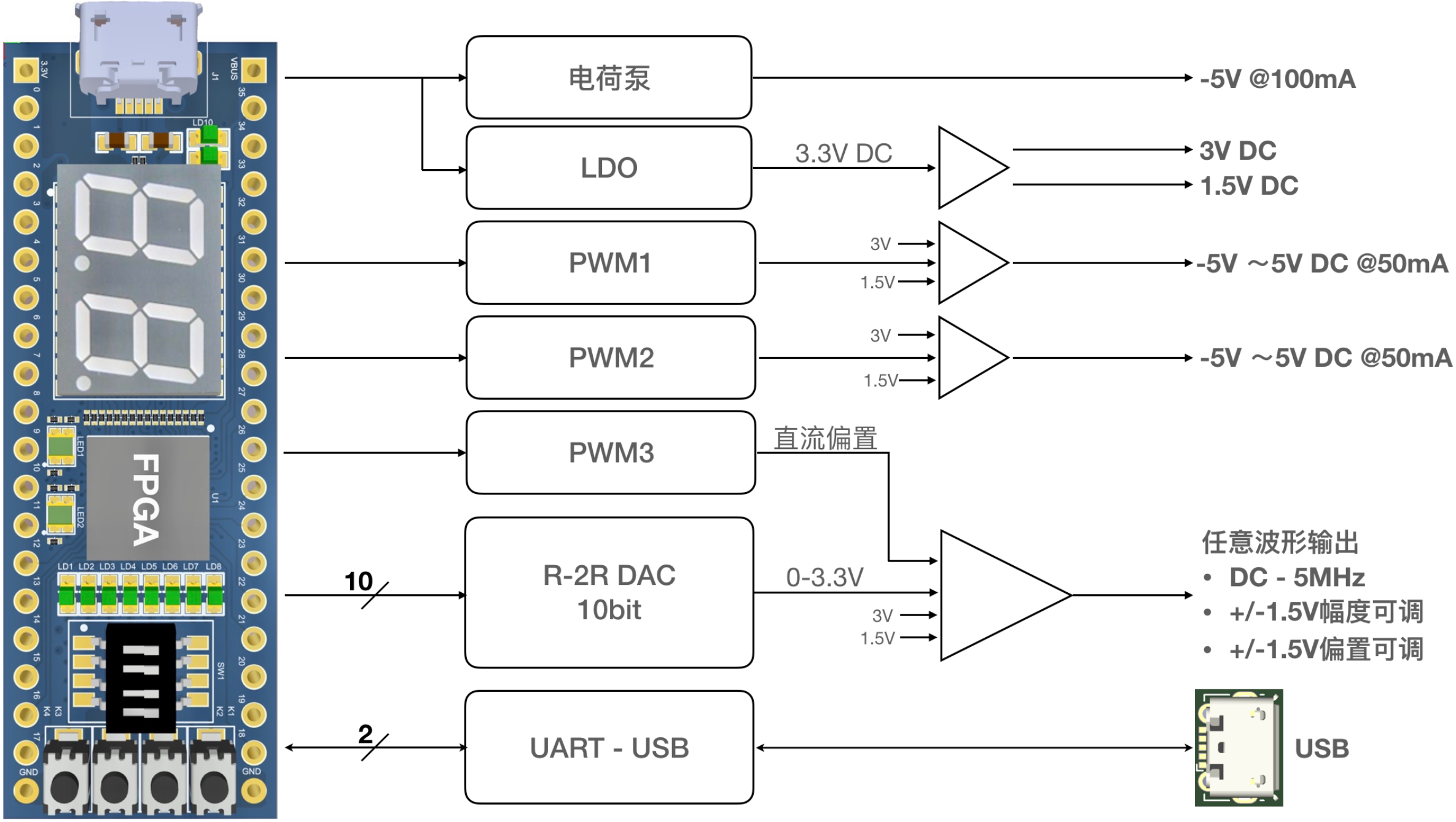

方案框图
设计工具
DDS产生任意波形的信号源是非常重要的一个技能，对于理解电信号的构成、频谱以及模拟电路、数字电路、数模转换等基本概念都非常重要。
不仅每届的全国大学生电子设计竞赛都有与DDS相关的题目，很多学校的毕业设计也都把用FPGA生成任意波形作为重要的题目让学生来训练。
我们硬禾实战营业专门开发了一套基于小脚丫FPGA的DDS AWG训练平台，通过这套平台的搭建，学员可以学习到下面的技能：
DDS的原理及基本构成
使用FPGA verilog编程 + DAC构建一个完整的AWG系统
通过PWM方式产生不同电压值的直流电压
输出模拟信号的处理 - 幅度调节/直流偏移调节/低通滤波器的设计
电子产品系统的电源设计 - 通过USB的5V产生多组不同规格要求的供电电压
通过UART设置参数，用上位机PC来对板上的参数进行配置 - 波形、频率、输出幅度、直流偏置以及双路直流电压的输出等
技术指标：
能够生成0 - 5MHz的任意波形，包括正弦波、三角波、锯齿波、方波等；
信号幅度+/-1.5V可调，直流偏置+/-1.5V可调；
能够生成双路可调输出电压，电压输出范围+/-4V，电流50mA；
能够输出固定的3.3V、1.5V直流电压；
能够通过UART对板上的参数进行调节。

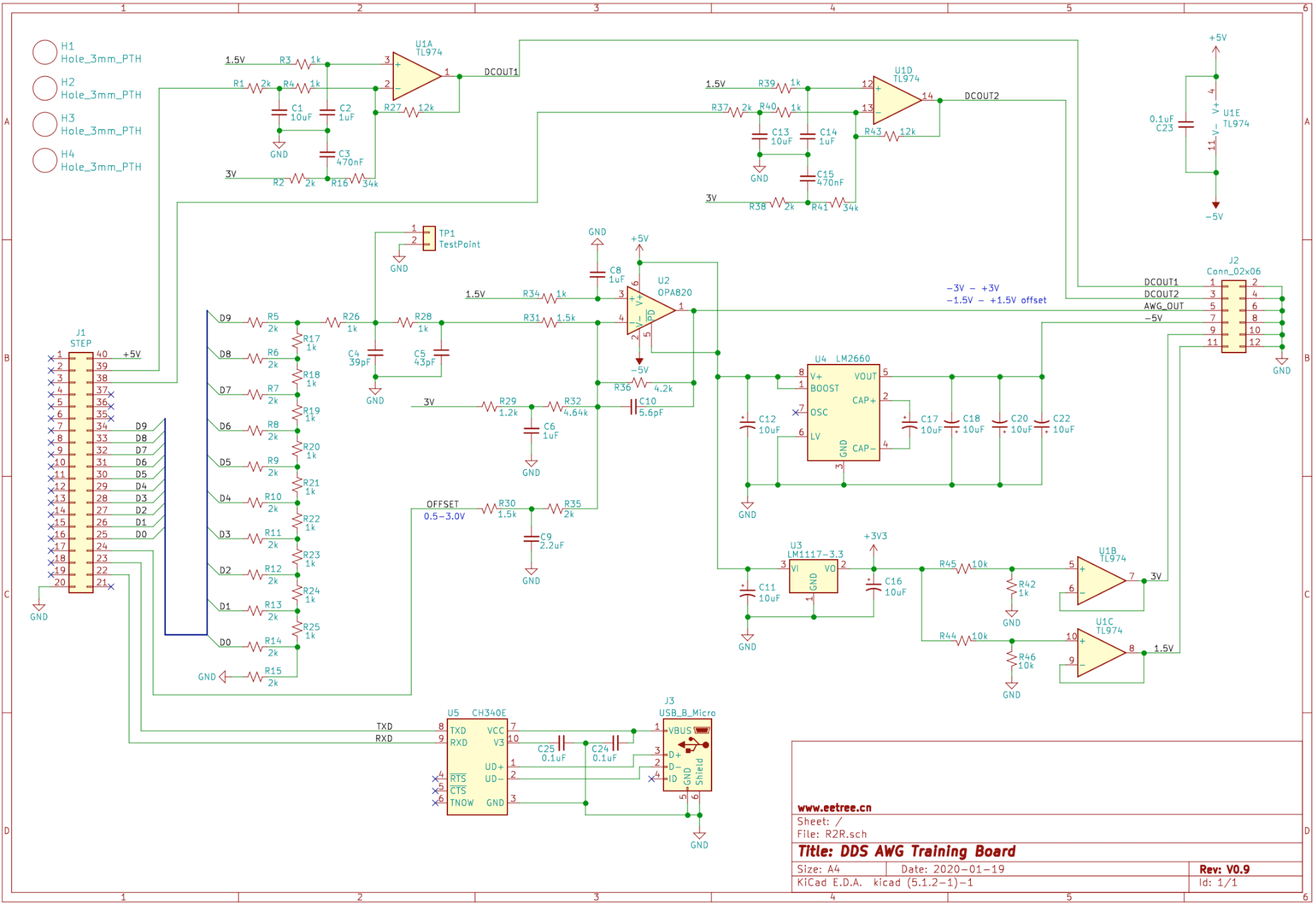

原理图
3D视图

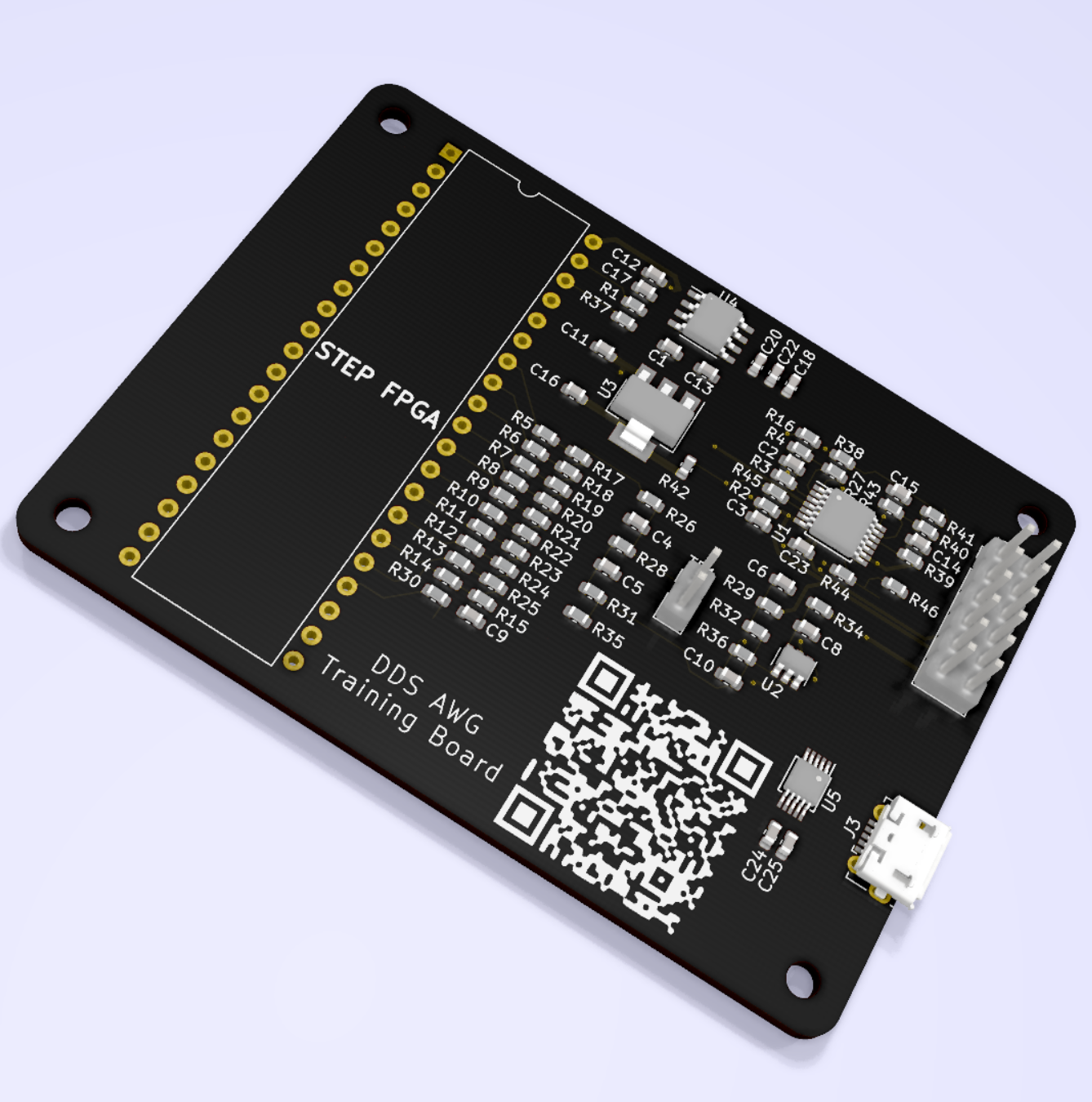

未安装小脚丫FPGA核心板

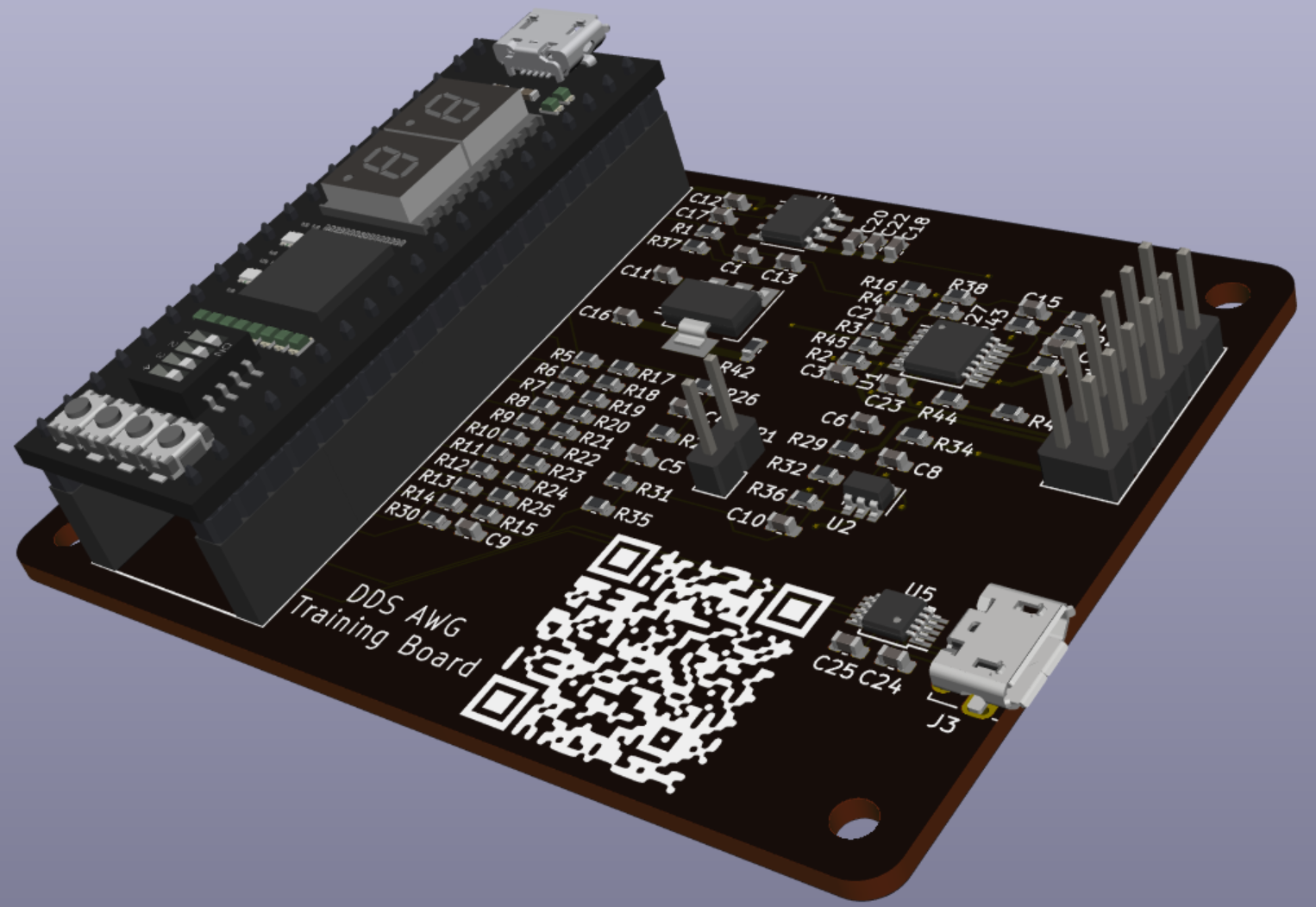

安装了小脚丫FPGA核心板
购买链接
79元，不包含小脚丫FPGA开发板
可以提供Gerber文件，自行打板、焊接安装，免费
