用ADI的Filter Wizard设计有源低通滤波器举例
指标要求
低通滤波器
截止频率5MHz
带内波动低于1dB
15MHz处抑制度超过60dB
滤波器建议
5阶切比雪夫低通滤波器

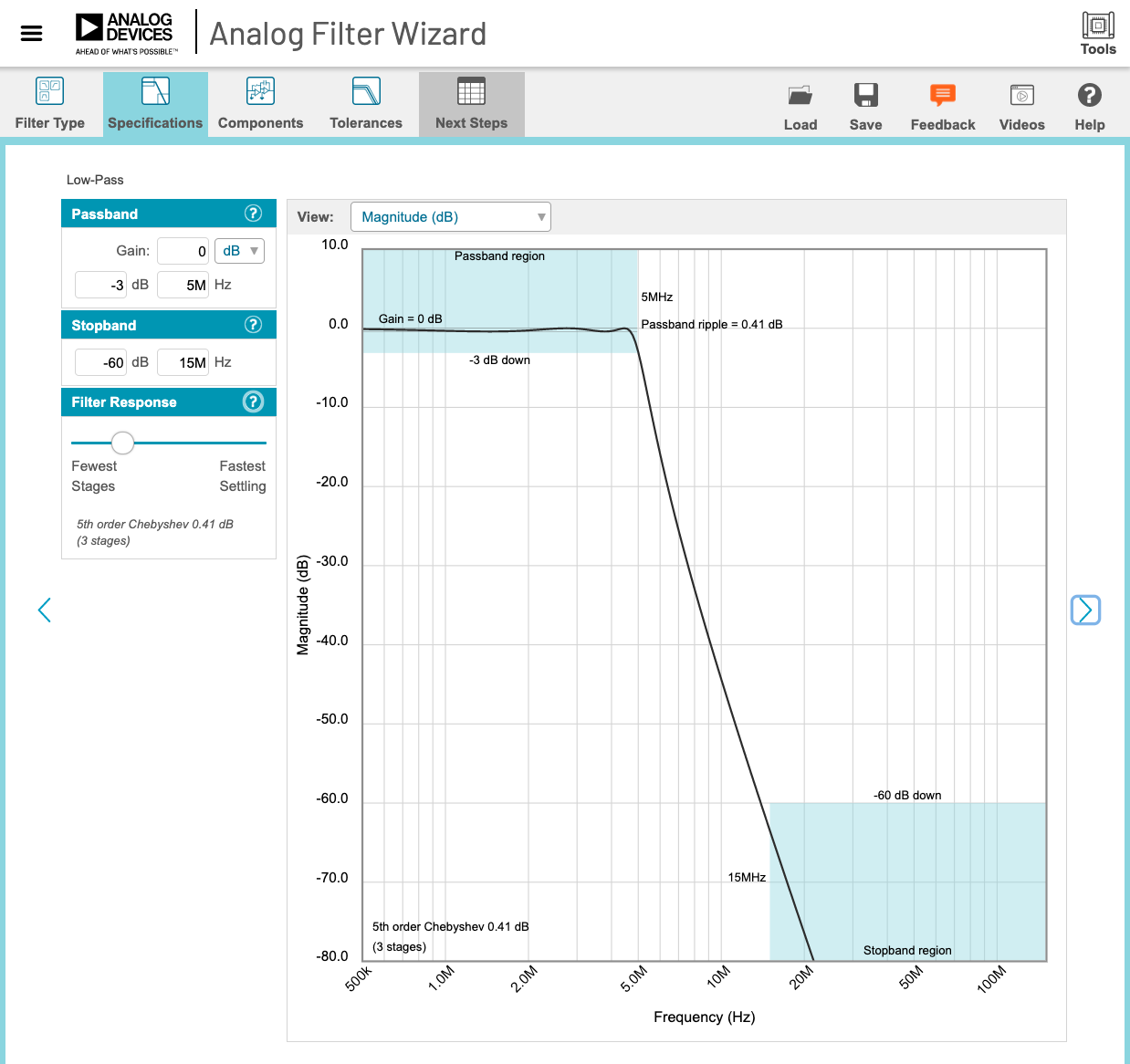

频率响应曲线

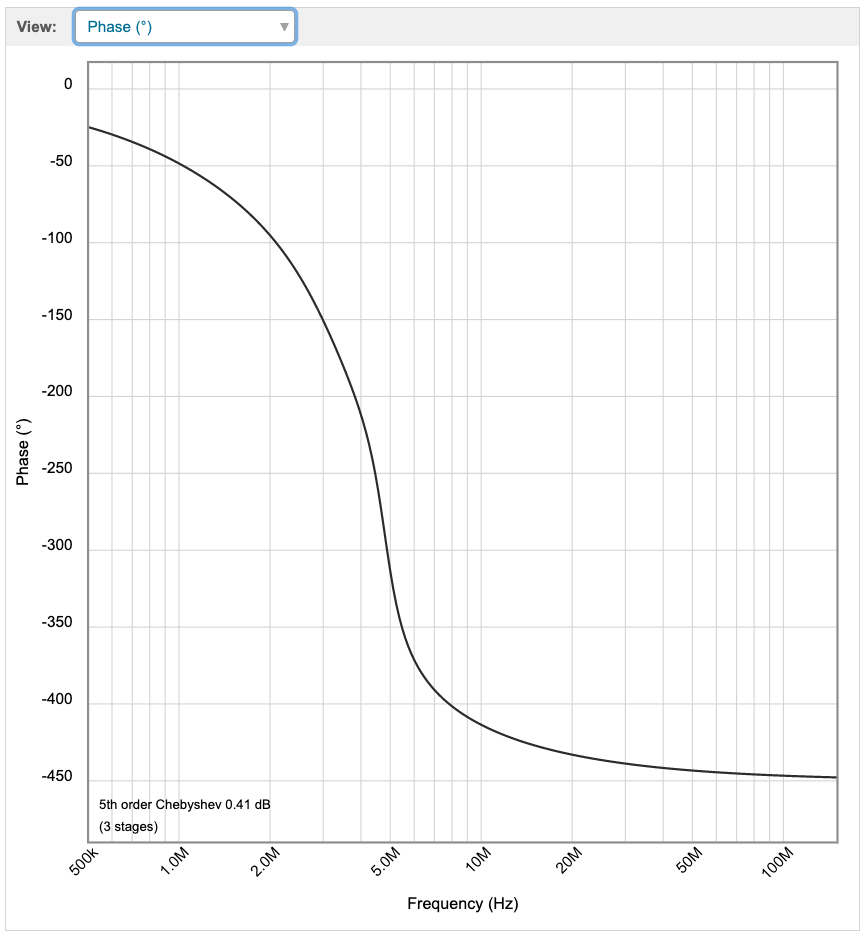

相位响应

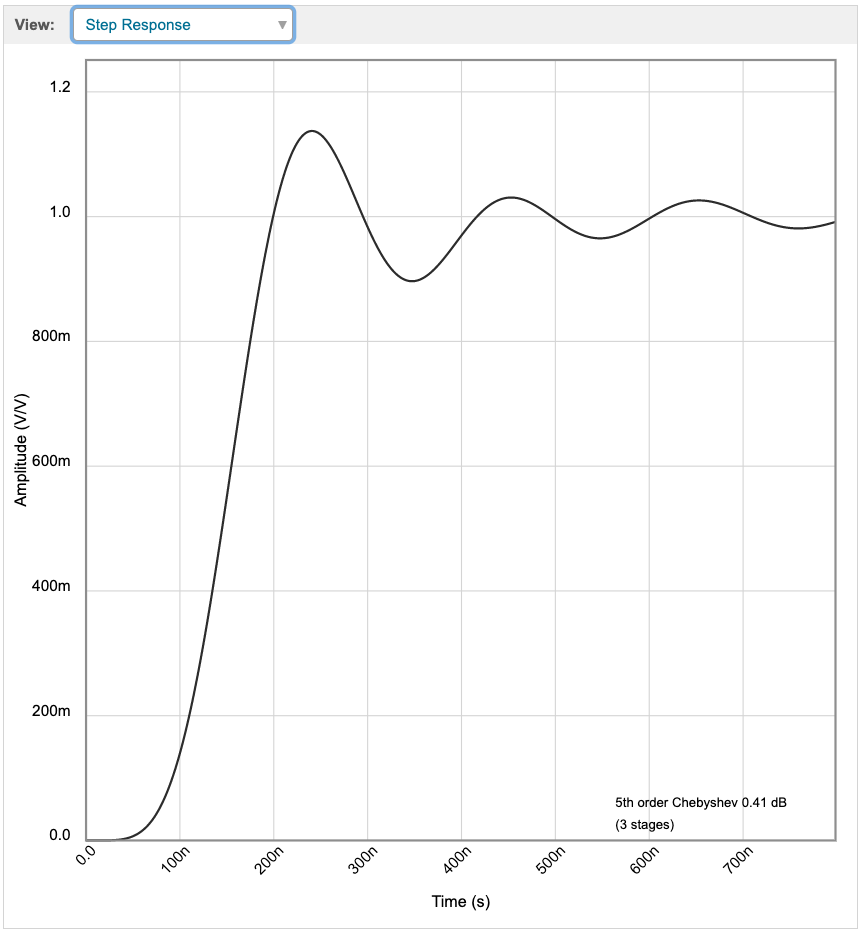

阶跃响应

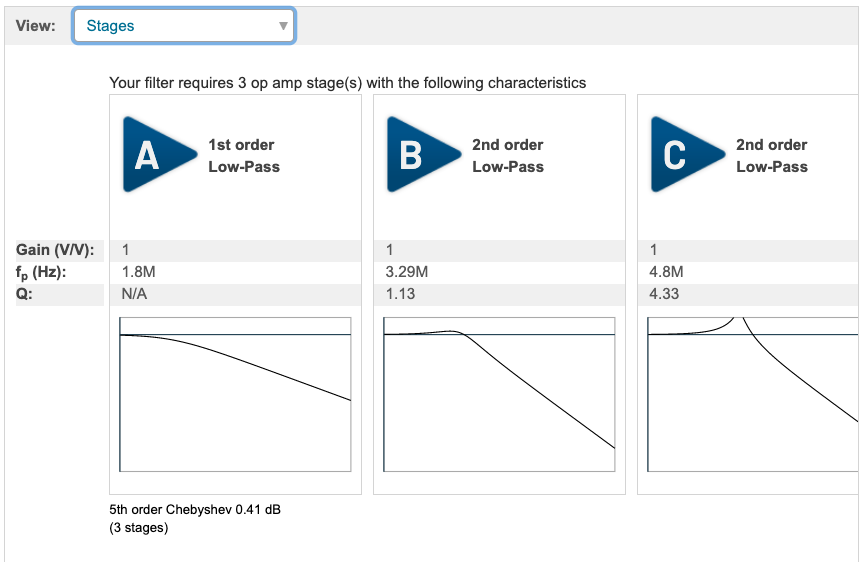

滤波器构成

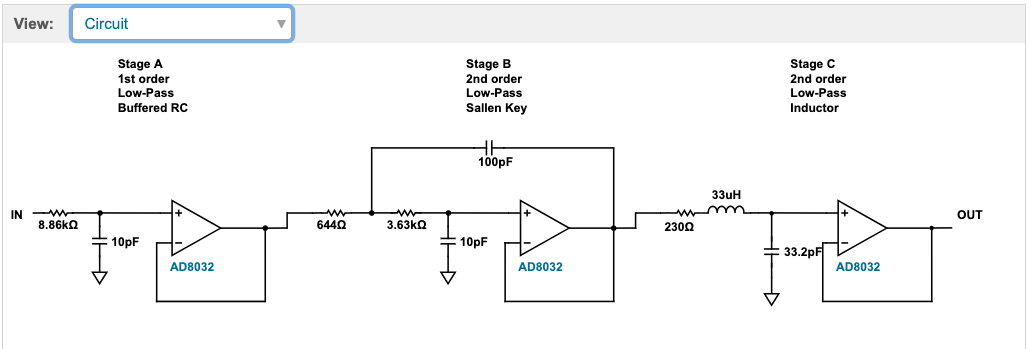

电路构成以及推荐的运算放大器

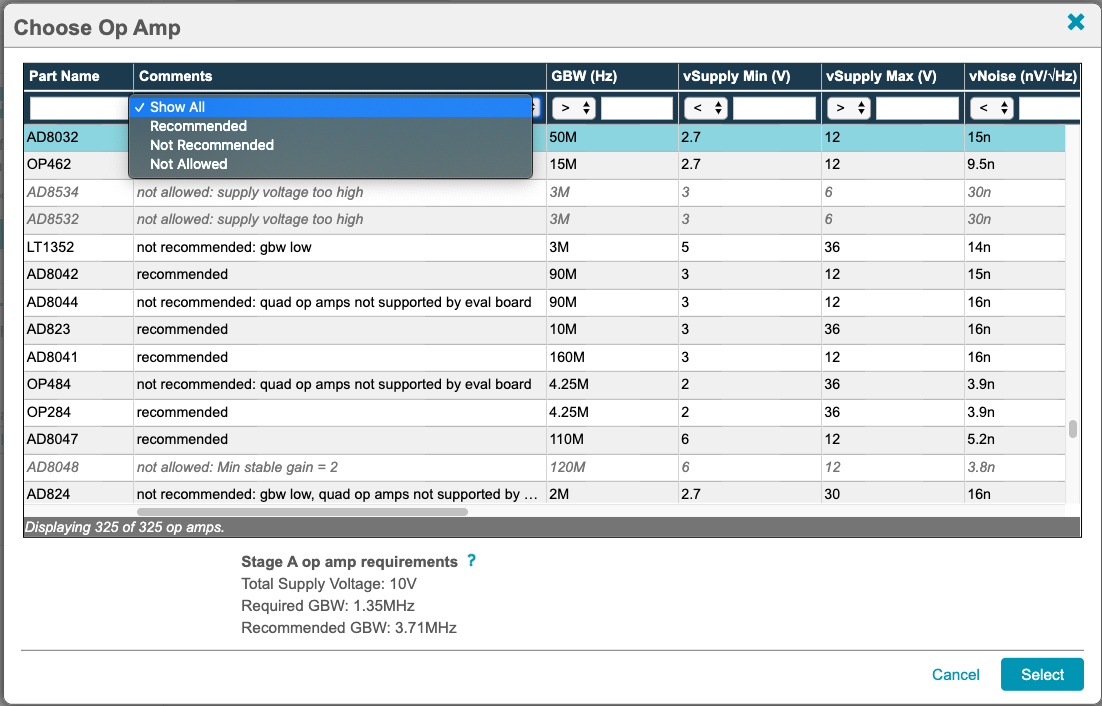

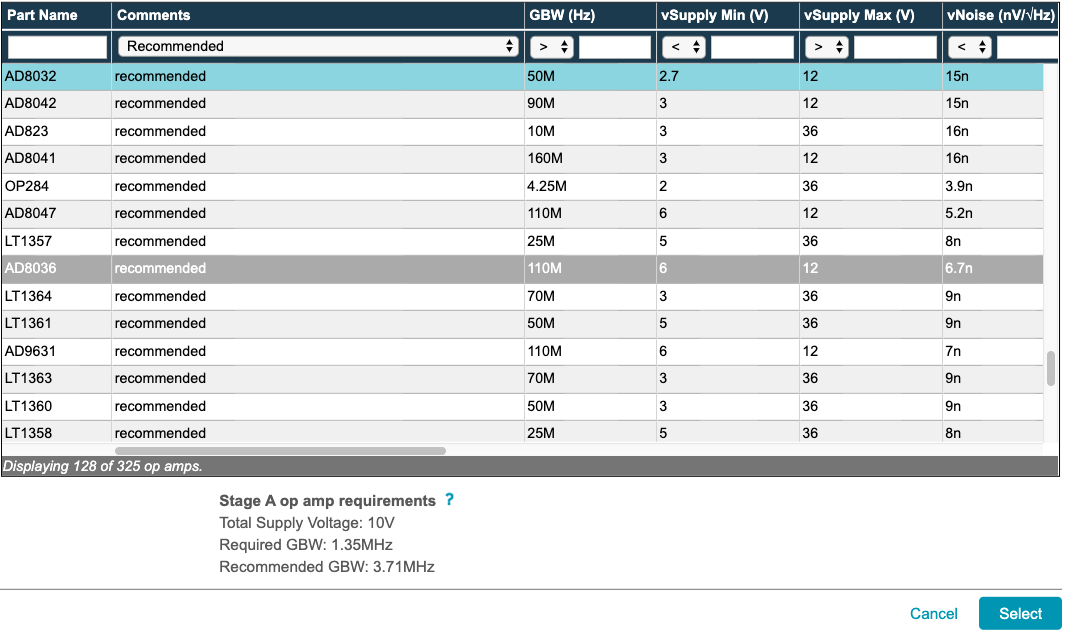

可以从运算放大器列表中自选，并给出了不适合的器件的理由
推荐可用的器件

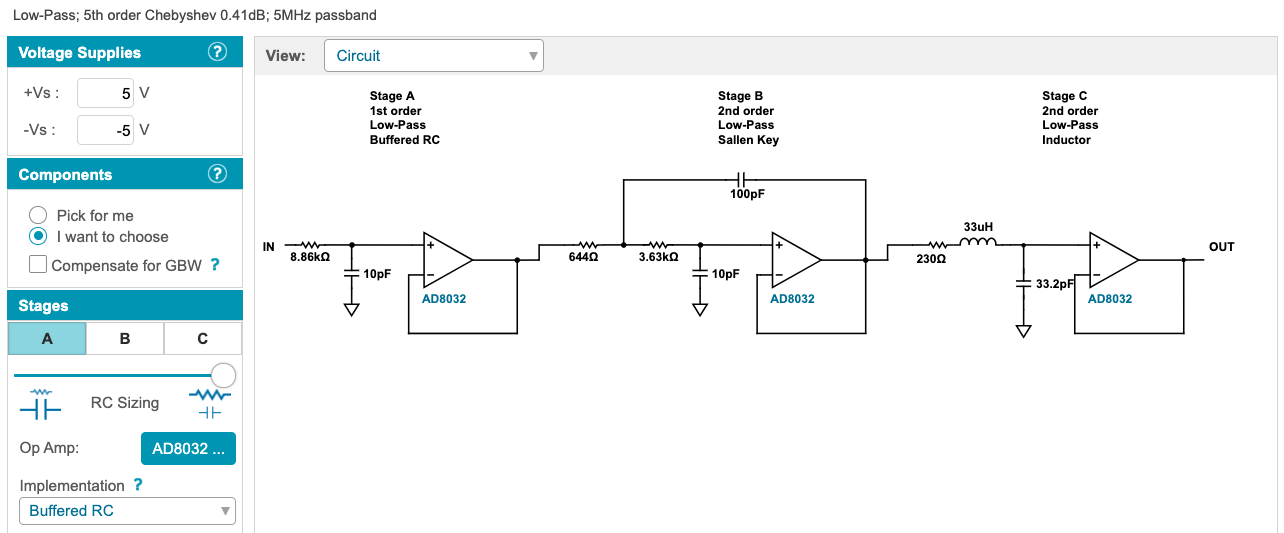

+/-5V双电源供电的推荐器件和电路图示意

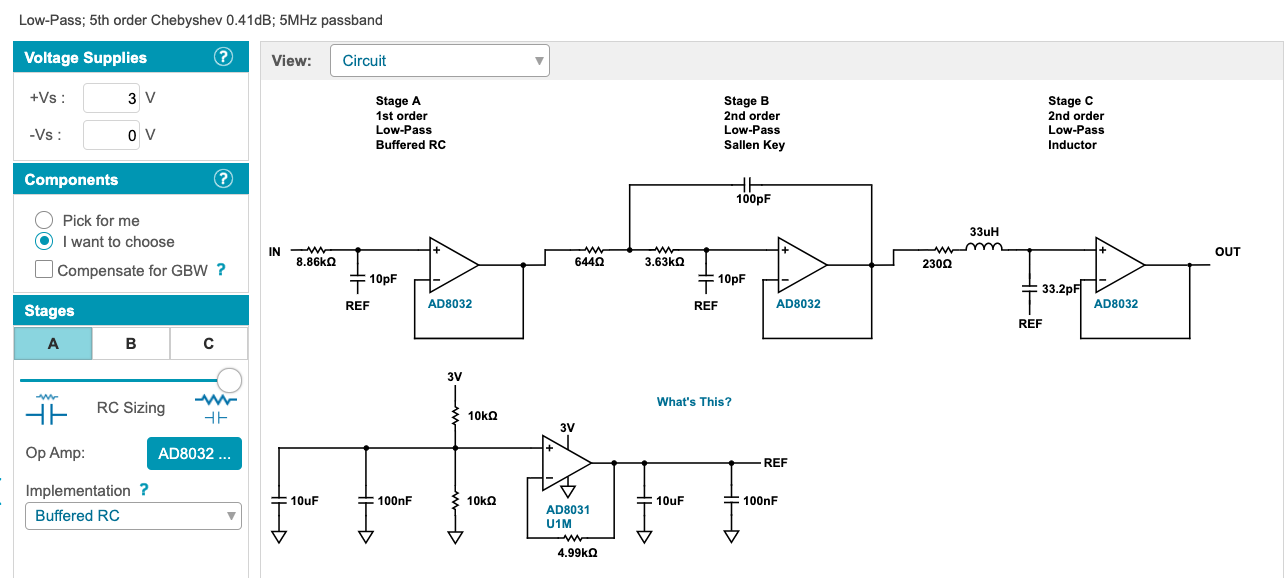

单电源3.3V供电的推荐器件和电路图示意

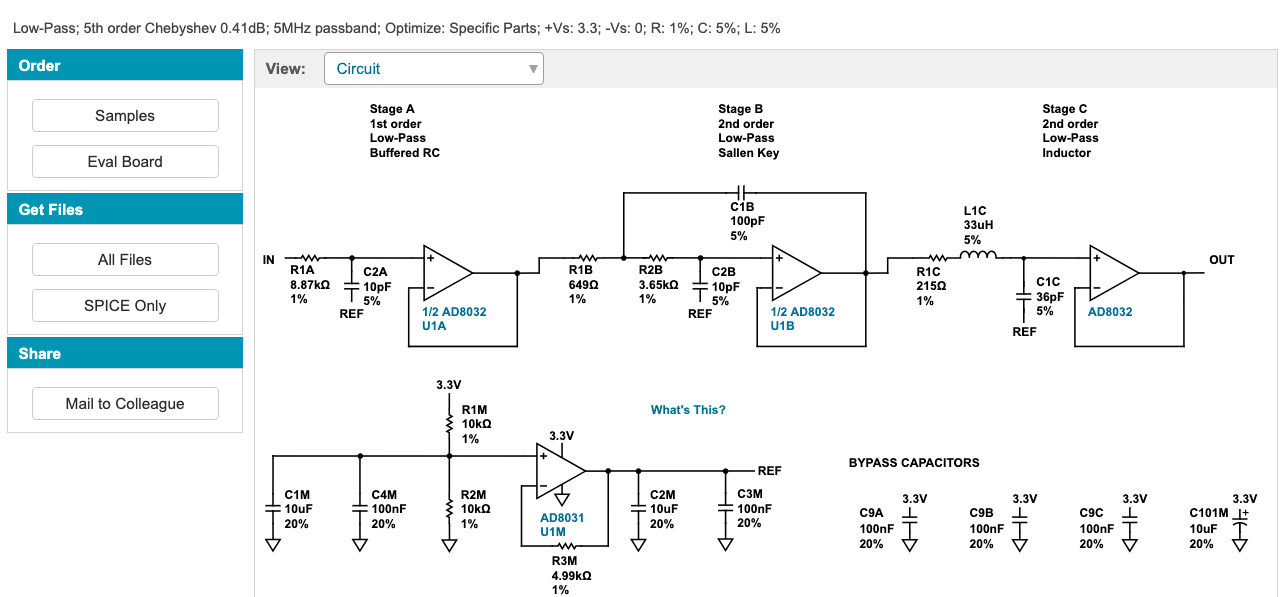

详细的原理图，并可以申请样片、获得SPICE等文件

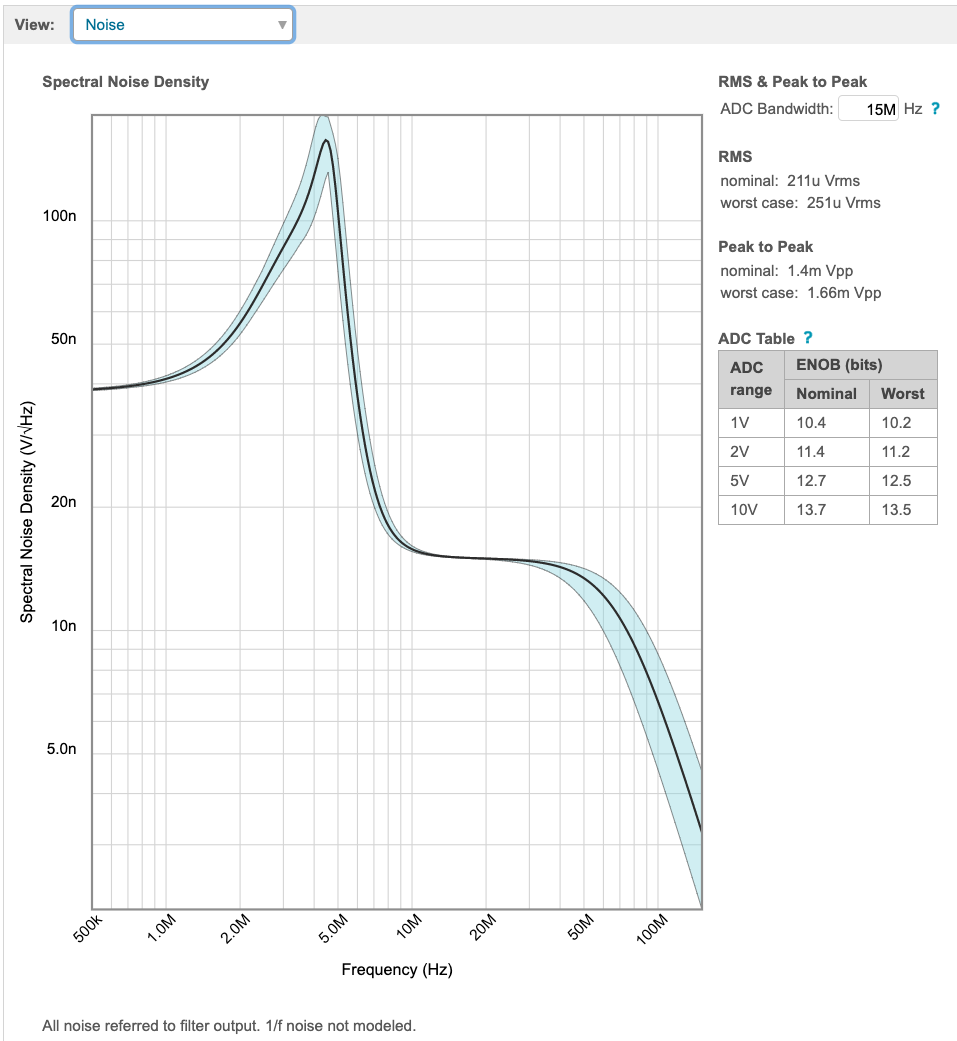

噪声计算 - 以驱动ADC为例

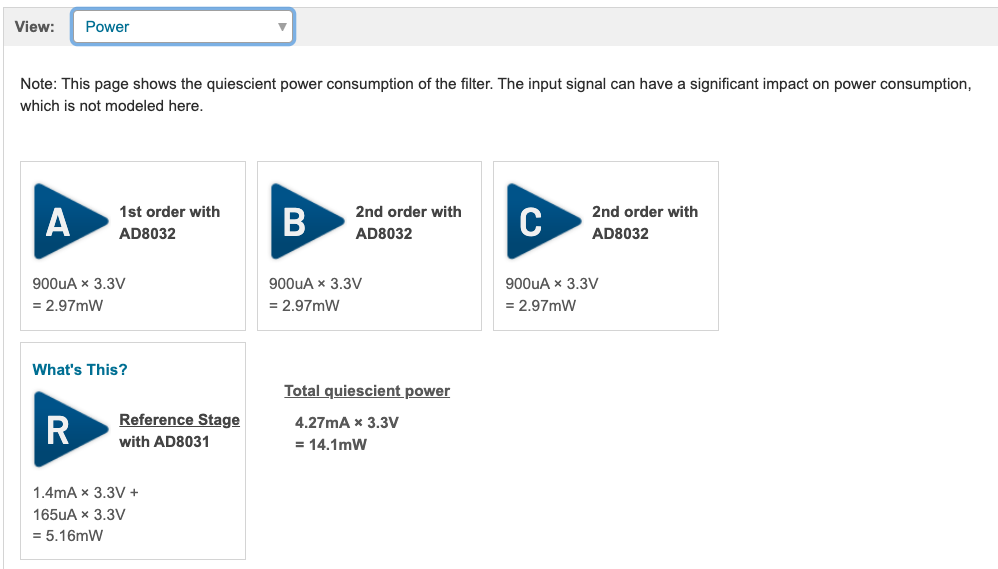

供电需求

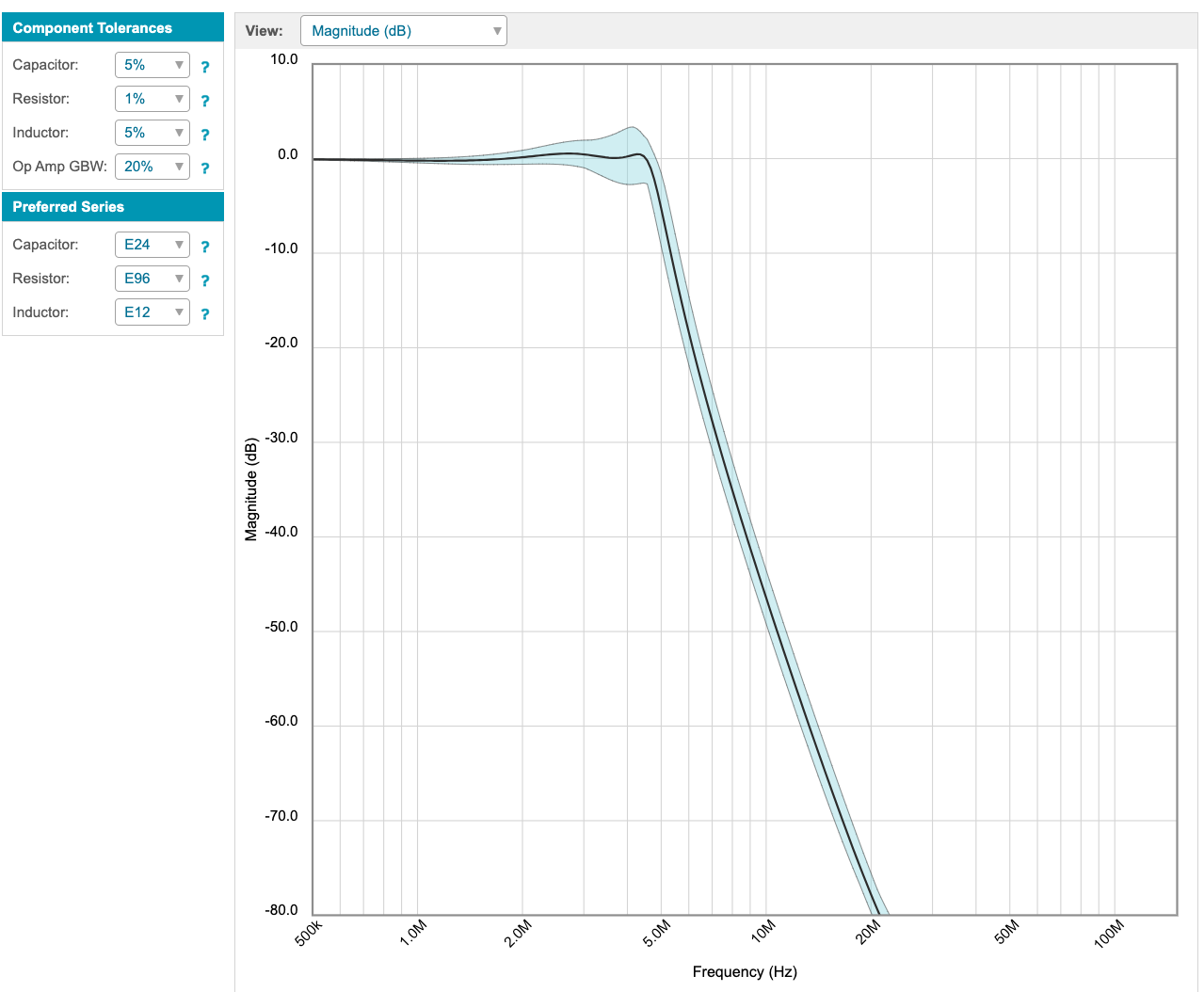

器件参数的波动带来的各项指标的影响 - 以幅频特性为例

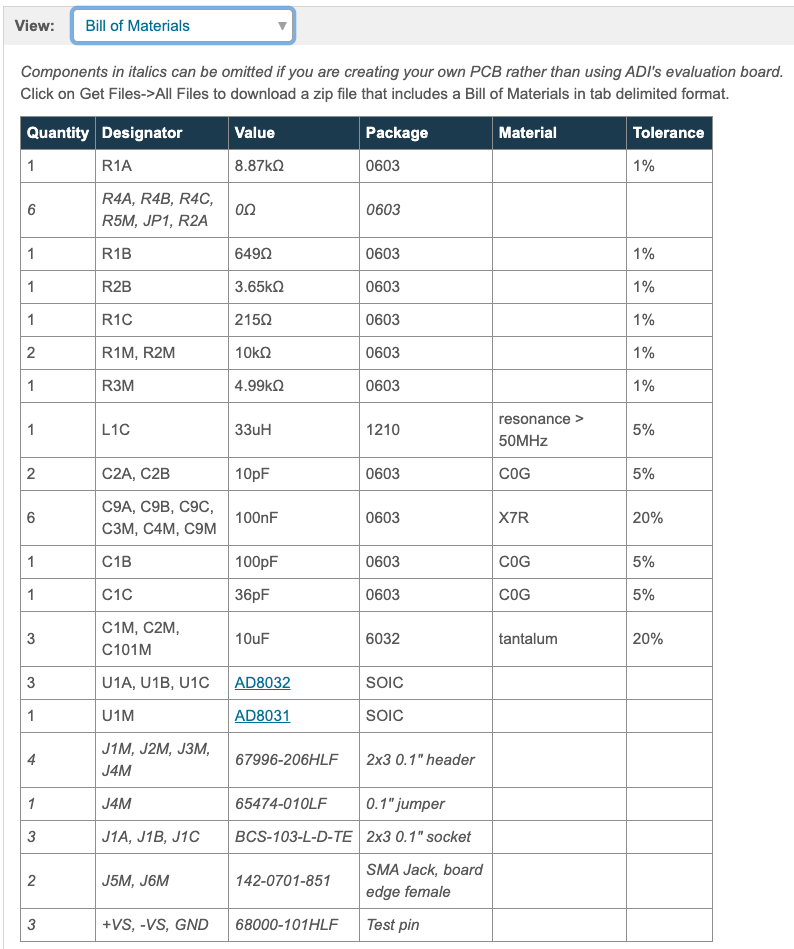

生成元器件采购清单
与滤波器相关的应用指南文章
