GPT-4o给出的建议

✅ 一、设计目标解读

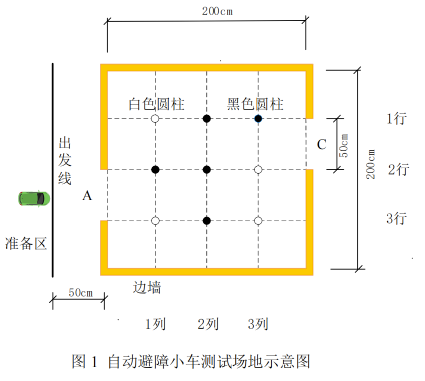

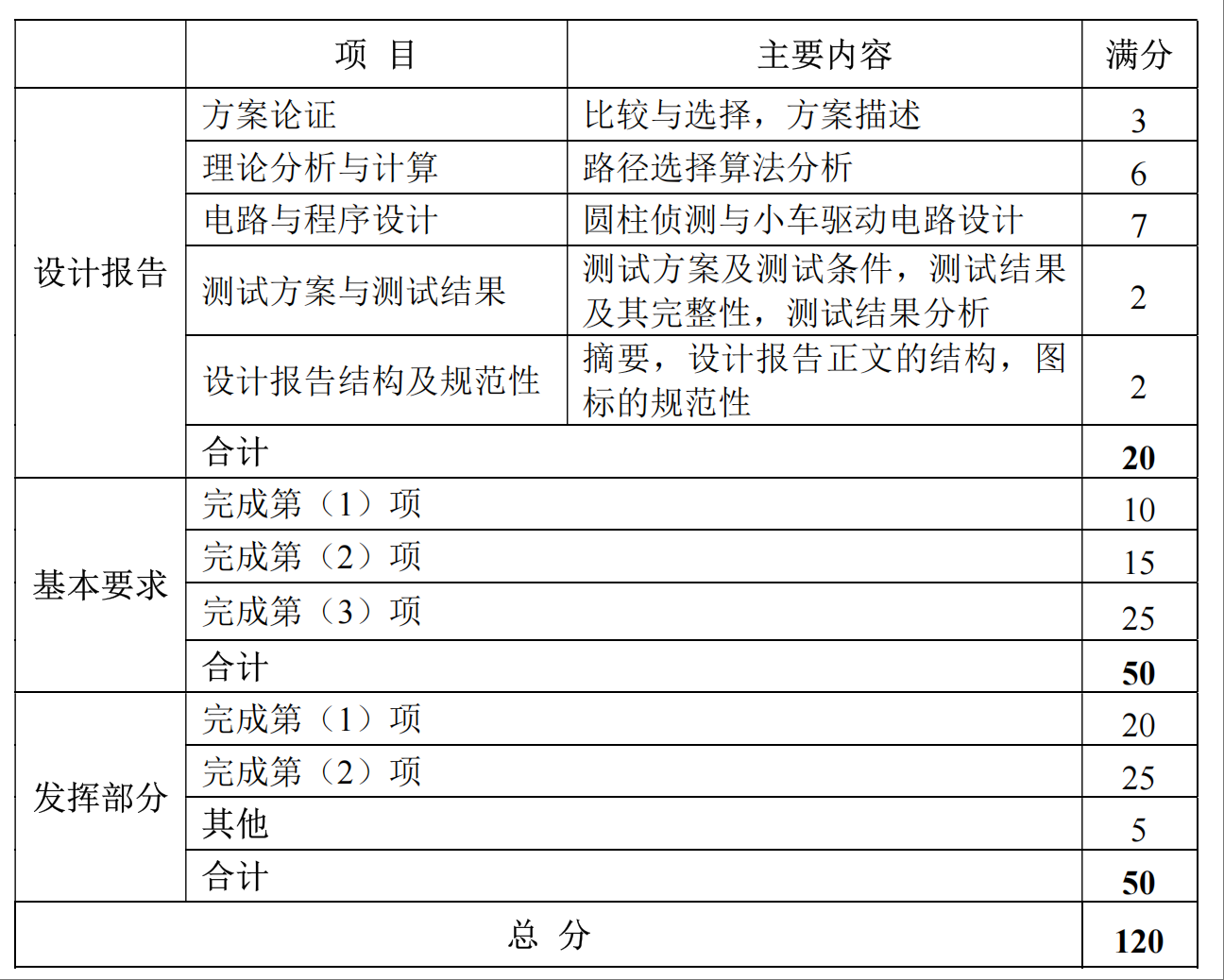

设计一辆具备自动避障与路径规划能力的小车，能根据不同任务（蛇形绕柱、识别柱子颜色、绕柱一周等）完成从入口A到出口C的路径穿越，在10秒内完成任务，并具备一定的拓展性（动态布局识别、路径约束）。

✅ 二、推荐平台与方案概览

✅ 三、设计重点与注意要点

1. 小车结构与布线

• 小车结构紧凑，尺寸控制在 35cm × 25cm × 35cm 以内；

• 所有传感器必须固定牢靠，避免抖动；

• 通信接口统一（I2C/SPI/UART）便于模块互联；

2. 传感与识别系统

• 红外阵列判断地面黑/白圆柱位置；

• TCS34725 等颜色识别传感器判断白柱/黑柱；

• 巡线方案建议使用3~5个灰度对管进行蛇形控制；

3. 控制策略

• 基本任务可通过状态机（行驶 -> 避障 -> 绕柱 -> 前进）控制；

• 避障使用边缘检测或PID调节；

• 旋转一周：计圈/角度可用陀螺仪或IMU模块辅助（如 MPU6050）；

4. 时间优化

• 控制逻辑简洁，每一步用时须精准；

• 速度/PWM占空比调节要兼顾精度与速度；

• 路径最短为主要优化方向（尤其是发挥部分任务）；

✅ 四、系统模块分工（建议 3 人团队任务划分）

✅ 五、本题考察的知识点与技能点

✅ 六、建议开发流程（4 天安排）

以下是适用于自动避障小车的 PID 避障 + 巡线控制 的完整代码框架，支持移植到 MSPM0、STM32（HAL）、Arduino 等平台。

✅ 一、控制系统功能概览

🧠 二、全局变量定义（C语言示例）

// PID参数
float Kp = 20.0f, Ki = 0.0f, Kd = 5.0f;
float error = 0, last_error = 0, integral = 0;

// 巡线传感器值：左中右
uint8_t sensor_L, sensor_M, sensor_R;

// 当前状态
typedef enum { MODE_LINE_FOLLOW, MODE_OBSTACLE_AVOID, MODE_ROTATE } ModeType;
ModeType mode = MODE_LINE_FOLLOW;

🚗 三、巡线控制逻辑（PID实现）

void Line_Follow_PID()
{
    // 读取红外传感器，黑线为1，白底为0
    sensor_L = Read_IR_Left();
    sensor_M = Read_IR_Middle();
    sensor_R = Read_IR_Right();

    // 差值计算（可自定义更复杂模型）
    error = sensor_L - sensor_R;

    // PID控制
    integral += error;
    float derivative = error - last_error;
    float output = Kp * error + Ki * integral + Kd * derivative;
    last_error = error;

    // 调节电机速度（限幅）
    int base_speed = 60;
    int left_speed = base_speed - output;
    int right_speed = base_speed + output;

    Set_Motor_Speed(left_speed, right_speed);
}

🔍 四、避障检测逻辑（简单状态切换）

void Check_Obstacle()
{
    int dist = Get_Obstacle_Distance();  // 超声波 or 红外距离（单位cm）

    if (dist < 20) {
        mode = MODE_OBSTACLE_AVOID;
    }
}

🔄 五、避障策略（绕行或停车）

void Obstacle_Avoid()
{
    Stop_Motors();
    Delay_ms(300);

    // 简单右转避障策略
    Set_Motor_Speed(50, -50); // 原地右转
    Delay_ms(600);            // 转90度
    Set_Motor_Speed(60, 60);
    Delay_ms(800);            // 前进避开
    Set_Motor_Speed(-50, 50); // 左转回正
    Delay_ms(600);
    Set_Motor_Speed(60, 60);  // 继续前进

    mode = MODE_LINE_FOLLOW;
}

🧩 六、主循环逻辑（状态机调度）

int main(void)
{
    Init_All_Peripherals();

    while (1)
    {
        Check_Obstacle(); // 先判断是否切换状态

        switch (mode)
        {
            case MODE_LINE_FOLLOW:
                Line_Follow_PID();
                break;

            case MODE_OBSTACLE_AVOID:
                Obstacle_Avoid();
                break;

            case MODE_ROTATE:
                Rotate_Around(); // 选做功能
                break;
        }

        Delay_ms(10);
    }
}

⚙️ 七、底层函数说明

✅ 八、扩展建议

• 若使用 MPU6050，可结合角速度/陀螺仪进行绕柱角度控制；

• 使用 5路灰度红外传感器提升巡线鲁棒性；

• 可加入状态 LED 指示当前模式（避障/巡线）；

• 若基于 MSPM0，推荐使用 TIMG/PWM/ADC + SysTick 组合控制。

以下是《K题：自动避障小车》的项目报告模板（适用于高职高专组），可用于竞赛文档撰写、答辩准备和作品展示。已包含任务逻辑图位置信息（可插入控制流程图）、结构图等。

全国大学生电子设计竞赛项目报告

K题：自动避障小车

队伍编号：__________
学校名称：__________
参赛队员：、、__________
指导教师：__________
完成时间：2025年×月×日

一、任务分析与目标定义

1.1 题目理解

• 本题要求设计一辆能在限定空间内完成自动绕柱、避障、识别任务的小车；

• 小车需在10s内完成指定路径穿越，具备一定路径判断与控制能力；

• 发挥部分可实现更多逻辑判断、动态路径规划等功能。

1.2 目标任务拆解

二、系统结构设计

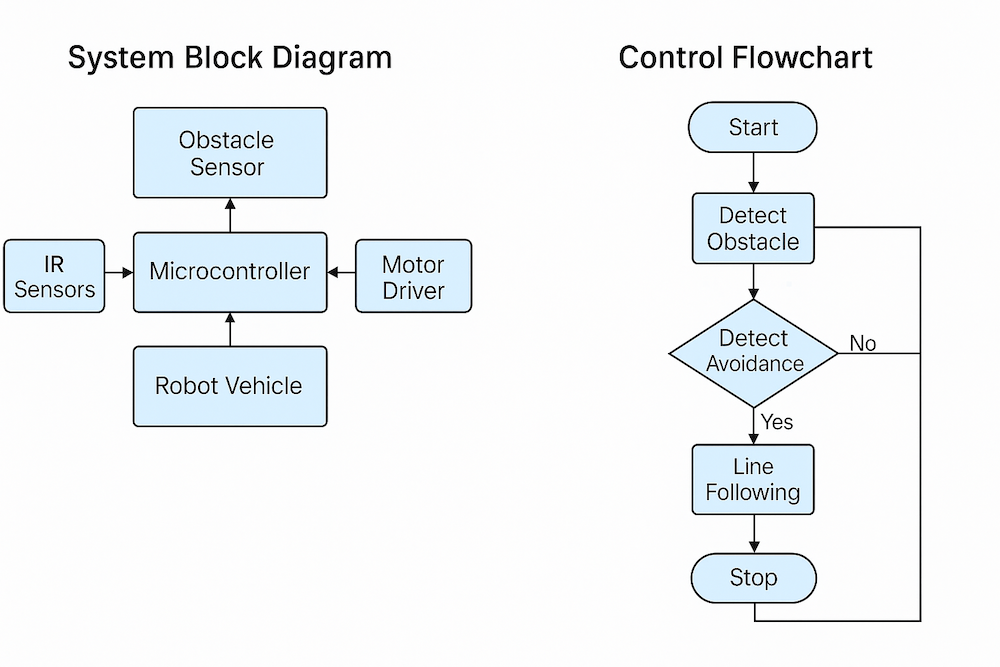

2.1 系统结构图

✅（此处插入生成的“系统结构图”，展示：MCU → 红外 / 超声传感器 → 电机驱动 → 小车运动 → 显示模块）

2.2 硬件构成说明

三、软件控制与逻辑设计

3.1 控制流程图

✅（此处插入“控制流程图”，包含：启动 → 巡线 → 遇障 → 避障 → 判断 → 继续巡线 → 任务完成）

3.2 状态控制模型

采用有限状态机（FSM）控制：

四、控制算法与实现方法

4.1 PID巡线控制

• 使用3路灰度传感器，根据左右误差计算调整速度差；

• 控制左右轮差速，保持小车沿线前行；

4.2 避障逻辑

• 使用超声模块实时检测距离；

• 距离小于20cm时，进入避障状态，右转绕行。

4.3 执行逻辑伪代码（简化）

switch (mode)
{
  case LINE_FOLLOW:
    Line_Follow_PID();
    break;
  case OBSTACLE_AVOID:
    Turn_Right(); Delay();
    Forward(); Delay();
    Turn_Left(); Delay();
    mode = LINE_FOLLOW;
    break;
  case FINISH:
    Stop(); Beep();
    break;
}

五、测试与调试过程

5.1 各阶段测试

5.2 测试现场记录图

（插入实测照片或路径轨迹图）

六、创新点与优化策略

七、项目管理与成员分工

八、项目总结与反思

• 实现了稳定的自动避障巡线功能；

• 状态逻辑控制清晰、可扩展；

• 对 PID 调参过程、传感器抗干扰等方面有深刻理解；

• 若有更长时间可进一步集成图像识别模块（OpenMV）。

九、附录（建议内容）

• 原理图 / PCB截图

• 控制代码核心文件

• 控制流程图 / 系统结构图

• 任务实测视频或截图

• PID参数调试记录表格

• 使用手册（启动方式 / 调试流程）
