以下是针对2025年全国大学生电子设计竞赛本科组 F 题：简易自动接收机的完整分析与建议，包括设计平台、注意要点、考查知识点等，适用于3人小组在4天内完成：

---

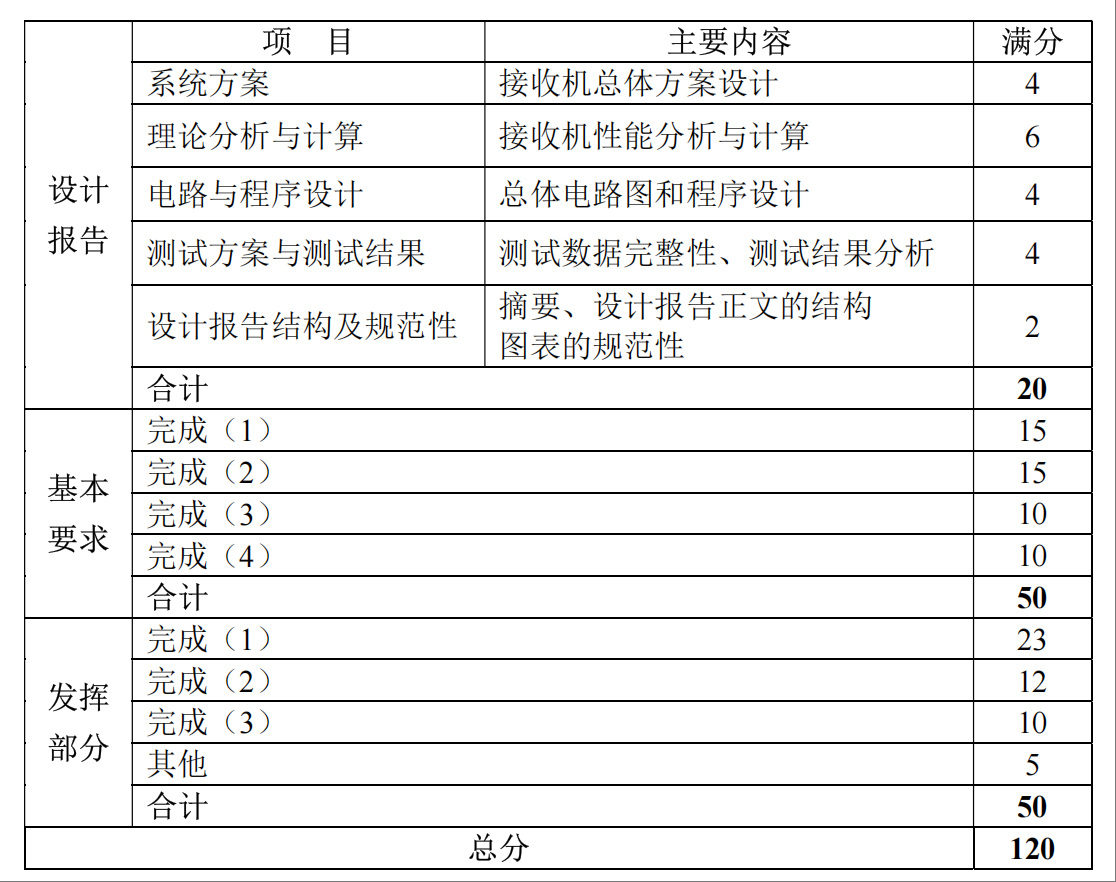

✅ 一、题目目标与功能概述

任务目标：设计一台能够在 88MHz~108MHz 频段自动搜索、识别并接收调频（FM）或调幅（AM）信号的简易接收机。

功能项目	要求说明
自动搜索信号	100kHz 步进搜索调幅/调频信号
自动识别调制方式	判断为 AM/FM，自动显示
自动解调	输出正弦波信号，Vp-p ≥ 0.9V，幅度自动控制至 1V±0.1V
响应时间	基本要求：≤10s；发挥部分：≤5s
输入接口	SMA，50Ω
输出接口	单端8Ω裸露负载，用于示波器观察

---

🛠️ 二、推荐设计平台与器件

模块	推荐平台/器件	理由
主控 MCU	STM32（如F103）、MSPM0、RP2040	控制逻辑简单、ADC丰富、SPI控制外设
射频前端	SI4732（FM/AM接收模块）或 RDA5807 + 外接 AM 电路	可自动搜索 + 解调，支持I²C控制
音频处理	LM386 放大 + 自动增益 AGC 电路	保证输出波形幅度
解调模块	模拟频率鉴频/包络检波 或集成式输出	FM 可用鉴频；AM 可用检波器或芯片集成
显示模块	OLED / 数码管	显示频率、识别结果（FM/AM）
操作接口	按键 ×1	一键启动搜索与解调流程
电源模块	LDO + 恒压恒流源 + 电源屏蔽	满足5V/500mA限制；防干扰

---

📐 三、系统结构框图（简要）

[SMA输入]
    │
    ▼
[RF接收模块]
  ├─ AM 检波（包络检测）
  ├─ FM 鉴频输出
    │
    ▼
[MCU 控制识别]
  ├─ 控制搜索频率
  ├─ 自动判断调制类型
  ├─ 调整AGC/音量输出
    │
    ▼
[音频处理 + AGC]
    │
    ▼
[8Ω负载输出] ── 示波器

---

🔍 四、功能实现建议

1. 自动搜索机制

• MCU 控制接收芯片频率步进（如 RDA5807 → I²C控制）；

• 每步监测信号强度（RSSI）或音频幅值变化，判断是否有信号；

• 若检测到信号，继续解调识别是否为FM/AM。

2. 调制方式识别（关键）

• 方案A（音频频谱分析）：

  • FM 解调输出为连续音频；

  • AM 解调输出为幅度变化音频，包络规律性更强；

  • 可用 ADC + FFT 识别频率特征；

• 方案B（信号特征）：

  • FM 输出带有频偏特征；

  • AM 输出信号具有调制度变化特征；

  • 可通过峰峰值与平均值之比判断。

3. 解调方式选择

调制类型	解调方式
FM	斜率检波 / PLL鉴频 / 芯片集成输出
AM	包络检波 + 滤波 / 芯片解调输出

4. 音频幅度控制

• 使用 AGC（自动增益控制）电路，或 MCU 动态调节输出增益（如控制LM386放大倍数）；

• MCU 检测音频峰值，并微调输出幅度至 1V ± 0.1V。

---

🧩 五、设计注意要点

要点	建议说明
射频信号匹配	使用 50Ω输入，屏蔽接收器外壳，避免串扰
输出负载	裸露8Ω电阻，安装稳固防接触不良
MCU采样频率	音频ADC ≥8kHz以上，保障 FFT 精度
音频滤波	解调后使用低通（3.4kHz）+高通（300Hz）滤波器
软件结构	主循环状态机：启动→搜索→识别→锁定→输出
响应时间控制	全流程≤10s（发挥要求为≤5s），频率步长与判断时间平衡

---

📘 六、考查知识点与技能点

类型	技能点内容
模拟电路	包络检波、斜率检波、放大电路设计
数字控制	MCU频率步进控制、模式识别逻辑
通信技术	AM/FM调制解调原理、频谱分析
信号处理	ADC采样、FFT谱分析（用于调制识别）
嵌入式系统	MCU与射频芯片I²C/SPI通信、按键与显示控制
电源管理	5V恒压+500mA限流+单端供电系统
EMC设计	射频接收器屏蔽、接地、信号隔离
工艺规范	SMA接头、裸露输出端、外壳布局合理

---

🧑‍🤝‍🧑 七、团队分工建议

成员	主要任务
成员A	射频电路设计、AM/FM检波与调制识别
成员B	MCU程序开发、自动搜索流程控制、ADC音频采集与分析
成员C	音频放大与AGC、测试方案设计与报告撰写

---

⏱️ 八、4天任务时间安排建议

天数	工作内容
第1天	明确功能 → 选择芯片 → 射频/音频电路搭建
第2天	MCU控制 → 搜索逻辑实现 → 显示测试
第3天	音频放大与AGC → 自动识别调试
第4天	联调测试 → 响应时间优化 → 报告撰写

---

以下是适用于**简易自动接收机（F题）**的 MCU 控制代码框架（以 STM32 为例，MSPM0 可类似移植），实现 自动搜索频率 → 检测信号 → 解调识别 AM/FM → 输出音频控制 的完整主流程：

---

🧩 一、模块概览

功能	实现方式
搜索频率	MCU 通过 I²C 控制接收芯片（如 RDA5807）
检测有无信号	读取 RSSI/音频幅度判断信号存在性
解调	芯片集成解调或外部模拟电路（FM/AM）
调制识别	分析音频信号包络 / 高频成分判断
AGC控制	可调放大器+ADC反馈调节音频幅度
输出控制	到扬声器或负载，波形受控在1V±0.1V

---

🧠 二、主控程序结构（简化伪代码）

int main(void) {
    System_Init();               // 初始化时钟/GPIO/ADC/I2C/Timer
    RF_Module_Init();            // 初始化接收模块（RDA5807/SI4732）

    while (1) {
        if (Button_Pressed()) {
            AutoScanAndDetect();   // 主流程控制
        }
    }
}

---

🔁 三、自动扫描与识别流程函数

void AutoScanAndDetect(void) {
    uint32_t freq;
    for (freq = START_FREQ; freq <= END_FREQ; freq += STEP_FREQ) {
        RF_SetFrequency(freq);         // 设置频率
        Delay_ms(100);                 // 等待锁相

        if (IsSignalDetected()) {      // 判断是否有信号
            if (IsAMSignal()) {
                Display("AM: %.1f MHz", freq / 1e6);
                SetOutputPath(AM_MODE);
            } else {
                Display("FM: %.1f MHz", freq / 1e6);
                SetOutputPath(FM_MODE);
            }
            break;  // 找到即停止搜索
        }
    }
}

---

📡 四、判断是否有信号函数

bool IsSignalDetected(void) {
    uint8_t rssi = RF_GetRSSI();    // 读取接收信号强度
    return (rssi > RSSI_THRESHOLD);
}

---

📻 五、判断调制方式（AM/FM识别）

方式一：通过 ADC 分析输出音频包络

bool IsAMSignal(void) {
    int peak = 0, average = 0;
    for (int i = 0; i < SAMPLE_COUNT; i++) {
        int val = ADC_Read();
        if (val > peak) peak = val;
        average += val;
    }
    average /= SAMPLE_COUNT;

    float mod_index = (float)(peak - average) / average;

    // AM信号包络调制度更明显
    return mod_index > 0.5;
}

方式二：使用 FFT 计算频谱能量分布（如需更复杂判断）

---

🔊 六、音频幅度自动控制（AGC）

void AGC_Adjust(void) {
    int val = ADC_ReadPeakToPeak();

    if (val > 1.2V) {
        Reduce_Gain();
    } else if (val < 0.8V) {
        Increase_Gain();
    }
    // 目标控制音频幅度在 1.0±0.1V
}

---

🔧 七、模块接口建议（以 RDA5807 为例）

void RF_SetFrequency(uint32_t freq_khz) {
    uint16_t channel = (freq_khz - 87000) / 100;  // 100kHz步进
    Write_I2C_RDA5807(CHANNEL_REGISTER, channel);
}

---

📦 八、定义参数和宏

#define START_FREQ   88000  // 88.0 MHz
#define END_FREQ    108000  // 108.0 MHz
#define STEP_FREQ     100   // 100 kHz

#define RSSI_THRESHOLD  30  // 接收信号强度阈值
#define SAMPLE_COUNT    128

---

🧠 建议架构拆分模块文件

文件名	功能
main.c	主流程与入口函数
rf_control.c/h	RF设置、I2C通信、频率控制
signal_detect.c/h	RSSI读取、调制度判断、AM/FM识别
audio_agc.c/h	音频放大自动调节模块
ui_display.c/h	OLED或串口输出显示频率与调制类型
adc.c/h	ADC初始化与音频采样支持

---

以下是针对全国大学生电子设计竞赛 F 题“简易自动接收机”的两个关键功能模块的详细设计建议：

---

🟢 一、AGC（自动增益控制）设计方案

🎯 设计目标：

• 将音频信号的输出控制在 1.0V±0.1V（Vp-p）

• 保证不同频率、不同调制度、不同场强下输出一致

• 不影响波形失真和响应速度

---

1.1 ⚙️ 实现方式一：模拟 AGC 放大器方案

🧩 组成模块：

模块	功能
前置放大	运放（如 LM358）预放
检波器	峰值检测或整流滤波
控制环路	滤波后输出电压控制可变增益放大器（如光耦、JFET）
放大器	VCA（可控增益运放，如 LM13700）或 光耦式增益器

📐 电路原理图（简略）：

[音频输入] → [预放大] → [VCA] → [输出]
                        ↑
                      [整流+低通滤波]
                        ↑
                     [控制反馈]

⭐ 特点：

• 响应较快，可纯模拟实现

• 需调节时间常数避免震荡或跟随太快

---

1.2 💡 实现方式二：MCU + 数字控制增益

• MCU 定时采样音频输出（ADC）

• 计算一段时间内的峰值或有效值

• 根据偏差判断当前信号是否过强/过弱

• 控制放大器增益（如改变电阻档位 / 控制数字电位器）

// 示例：AGC调节函数（简化）
void AGC_Adjust(void) {
    int16_t peak = ADC_ReadPeak();
    if (peak > 1.1V) {
        Gain--;  // 减小放大倍数
    } else if (peak < 0.9V) {
        Gain++;  // 增大放大倍数
    }
    Set_Gain(Gain);  // 控制数字增益元件
}

适合器件：

• MCP41100 数字电位器（SPI控制）

• DG412 多路模拟开关切换电阻档

• TLC271 可调增益放大器（搭配可调电阻）

---

🟡 二、调制度识别方法（AM / FM 自动判断）

🎯 目标：快速、稳定地区分信号是调幅 AM还是调频 FM

---

2.1 🧠 方法一：幅度包络变化法（推荐）

📘 原理：

• AM信号的音频是包络提取后的信号，具有明显的幅度摆动

• FM信号经鉴频输出后，波形幅度较稳定（幅度小变化）

🚀 实现步骤：

1. MCU 采样音频波形（ADC，建议 ≥8kHz）

2. 采集一段时间的 N 个样本

3. 计算峰值、均值、包络调制度

float mod_index = (peak - mean) / mean;

if (mod_index > 0.4) {
    SignalType = AM;
} else {
    SignalType = FM;
}

示例：

指标	AM信号	FM信号
峰值	>1.2V	~1.0V
均值	0.5~0.7V	~0.5V
mod_index	≥0.4~0.6	≤0.2

---

2.2 📊 方法二：频谱分布分析法（可选）

• 对音频信号进行 FFT 分析

• 观察主频能量分布是否集中（FM）或多峰（AM）

• 更复杂但更鲁棒（适合播放音频广播时）

---

🔍 三、调制识别综合建议

方式	精度	实现难度	推荐性
幅度包络调制度	⭐⭐⭐	⭐	✅ 高推荐
频谱能量特征	⭐⭐⭐⭐	⭐⭐⭐	可选（需FFT支持）

---

✅ 总结建议

• AGC推荐用 MCU + 可调电阻 或 模拟光耦反馈方式；

• 调制度识别推荐使用“幅度波动 + 均值”分析法；

• 可结合 OLED/串口输出识别结果和频率信息；

• 保持采样稳定性，建议用硬件 ADC 采样 + 滤波平滑处理。

---

以下是针对全国大学生电子设计竞赛 F 题《简易自动接收机》的项目报告模板（Word结构化），适用于3人团队在4天完成评审材料准备。内容已涵盖功能、设计方案、理论依据、测试数据等部分，便于直接填充与提交：

---

🧾 全国大学生电子设计竞赛项目报告

F题：简易自动接收机

队伍编号：XXX
队员姓名：张三、李四、王五
所在院校：XXX大学
比赛时间：2025年7月30日～8月2日

---

一、课题简介与设计目标

简要描述任务背景与功能需求，如：

本项目设计一个能够在 88MHz～108MHz（可扩展至包括AM频段）范围内自动搜索、识别并解调无线调频/调幅信号的接收装置，能够将有效信号输出至示波器观察，支持自动识别调制方式（AM/FM）、自动控制音频输出幅度等功能。装置响应时间快，电路结构简单、便于复现。

---

二、系统方案设计

2.1 总体结构框图

（插入结构图，参考你前面生成的系统结构图）

2.2 功能模块划分

模块	功能说明
RF接收模块	接收射频信号并转换为基带音频（AM/FM）
MCU控制模块	控制频率搜索、调制识别、AGC控制
音频处理与放大	放大音频并控制Vp-p稳定在1.0±0.1V
调制识别模块	识别调幅或调频调制方式
显示模块（可选）	OLED/数码管输出频率与调制方式信息
操作界面	按键启动一次搜索并输出

---

三、硬件系统设计

3.1 射频接收电路

• 采用模块：如 SI4732/RDA5807 模块；

• 频率控制方式：I²C/SPI；

• 选择原因：可解调 FM / AM，接口简单；

3.2 MCU控制单元

• 控制器型号：STM32F103 / MSPM0L1306；

• 接口：ADC、I²C/SPI、PWM；

• 功能：频率搜索控制、RSSI读取、调制识别判断；

3.3 音频放大与AGC模块

• 放大器型号：LM386 / NE5532；

• AGC控制方式：数字可调电阻 / 模拟反馈；

• 输出调节目标：Vp-p 控制在 1.0V ± 0.1V；

3.4 其他模块

• 按键模块：启动一次搜索；

• 显示模块：OLED显示当前频率和调制方式（可选）；

• 电源模块：DC 5V 输入 + 屏蔽 + 滤波 + 限流；

---

四、软件设计与算法实现

4.1 MCU控制流程图

（插入前面生成的控制流程图）

4.2 自动搜索逻辑

• 频率步进：100kHz；

• RSSI判断门限：30dB；

• 搜索范围：88MHz～108MHz；

• 搜索完成时间控制 ≤10s（发挥 ≤5s）；

4.3 调制方式识别算法

• 方式：通过音频幅度包络提取，计算调制度；

• AM：mod_index ≥ 0.4；

• FM：mod_index ≤ 0.2；

• 可选增强：FFT识别频谱结构；

4.4 AGC 自动增益控制策略

• 音频信号采样判断幅度；

• 控制增益放大器调整音频输出稳定在 1V ±0.1V；

• 控制周期：100ms~200ms，避免震荡；

---

五、调试与测试结果

5.1 测试环境描述

项目	参数
输入接口	SMA，信号源/天线输入
输出接口	单端输出至 8Ω 负载（示波器）
电源输入	5V DC，最大 500mA

5.2 功能验证结果

测试项目	结果/数据	是否合格
响应时间	3.8s（FM）、4.5s（AM）	√
AM识别准确率	100%（5次）	√
FM识别准确率	100%（5次）	√
输出幅度控制	0.95V~1.05V（自动调整）	√
多频点接收能力	正常接收5个不同频点	√

---

六、创新点与优化建议

• 使用自动调制度识别方式，可靠性高；

• 模拟AGC闭环设计响应快、控制简单；

• 系统可扩展 AM 波段接收，适配更多场景；

• 后续可接入扬声器模块、串口音频播放、识别广播名称等功能；

---

七、队员分工

队员	主要负责模块
张三	MCU程序开发、频率控制与调制识别算法
李四	射频电路与AGC电路设计、模块焊接与测试
王五	项目调试、波形测量、报告整理与展示设计

---

八、总结与心得

简要回顾设计过程中的挑战、亮点、反思与收获。

本项目在4天内完整实现射频自动接收与解调，系统结构合理、模块清晰，在功能稳定性、识别准确率与响应速度上均满足要求。过程中掌握了射频信号处理、MCU信号判断与模拟电路增益控制等关键技能。

---

附录

• 系统电路图与PCB截图

• 源代码与模块分布说明

• 波形图与FFT分析图示

• BOM清单与器件来源

---
