GPT-4o给出的建议

这是2025年全国大学生电子设计竞赛【C题：基于单目视觉的目标物测量装置】，该题考查计算机视觉、嵌入式图像处理、几何测量、电路设计与功耗优化等综合能力。以下为你提供一个合理的设计方案、平台建议、关键注意事项及技能点梳理，供3人团队在4天内高效完成：

---

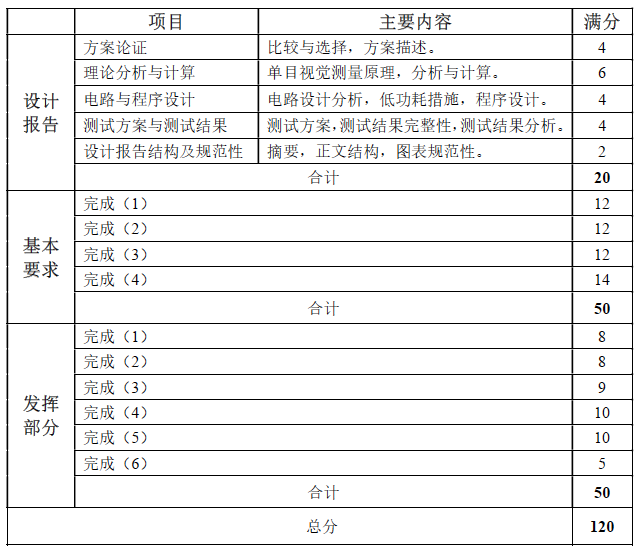

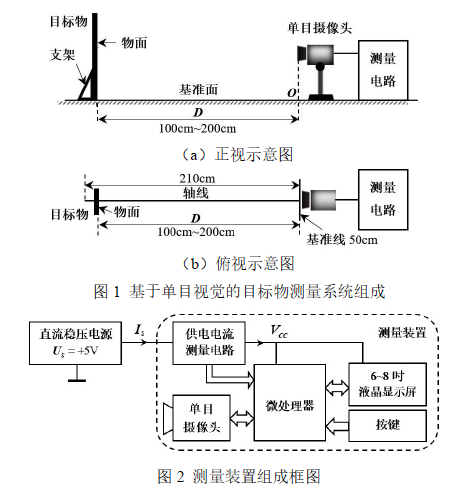

一、总体目标与测量内容

设计并制作一个无需PC、基于单目摄像头的目标物测量系统，实现以下功能：

项目	内容
测量参数	基准线到目标物的距离 D；物面图形边长/直径 x
图形类型	圆、正方形、等边三角形、编号正方形组合
难点挑战	单目视觉精确测距（无深度信息）、非PC运行图像处理、误差控制
其他要求	功耗测量、5V直流供电、自制电流测量电路

---

二、推荐设计平台

功能模块	推荐平台/器件	理由
主控计算平台	树莓派RPi Zero 2W / Jetson Nano（裁剪运行） / 全志V3s / ESP32-S3 + OV2640	可运行轻量图像处理，满足非PC、单摄像头要求
摄像头	OV5640 / OV2640 / USB UVC摄像头	分辨率≥640x480，焦距/畸变可控
图像处理框架	OpenCV（C++或Python） / 自研边缘检测与几何提取算法	边缘检测、透视变换、形状识别
显示模块	OLED / TFT-LCD（1.8~3.5寸）	用于结果展示
功耗检测模块	INA219 / 分流电阻+运放自制电路	实现电流/功耗测量，不能用现成模块
操控交互	按键启动、一键式自动运行	满足比赛要求

---

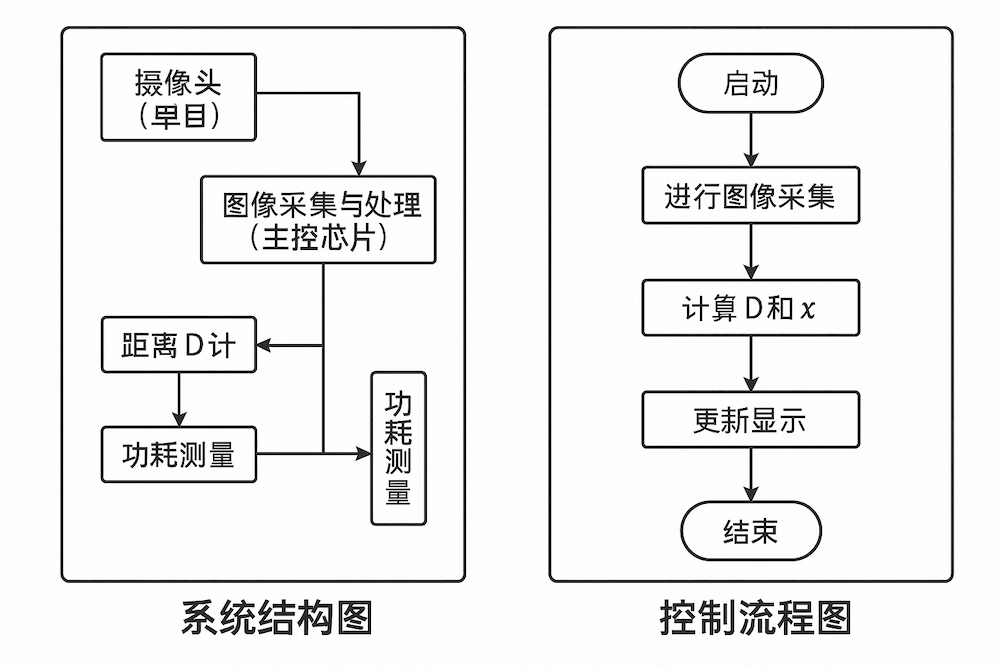

三、系统结构设计（建议）

        摄像头 (单目)
            ↓
     图像采集与处理（主控芯片）
    ↓                ↓
距离D计算        边长/直径x识别
    ↓                ↓
   显示模块 ← 结果合成显示 → 功耗测量

---

四、测量原理与方法

1. 距离D的测量（单目测距）

• 方法一：标定+透视变换

  • 使用摄像头对目标物面（A4纸）拍照；

  • 通过已知A4纸边长进行相机标定与平面-图像映射（Homography）；

  • 提取出标记点坐标，通过三角关系推算D。

• 方法二：视场角+图像尺寸

  • 通过目标图形实际尺寸与图像中占比计算其距离；

  • 适合轴线与图像中心对齐时，误差控制稍弱。

2. 图形边长/直径x的测量

• 边缘检测 → 轮廓提取 → 图形识别（面积、直径、形状识别）；

• 使用像素长度换算为厘米（基于标定结果）；

---

五、注意事项与挑战

项目	注意要点
摄像头安装固定	相机位置固定，避免偏移和倾斜；建议加导轨对准
相机标定	使用 OpenCV 或自己写 pinhole 模型校准，获得焦距等参数
识别稳定性	需考虑图形旋转、遮挡、大小变化、光照变化
时间限制	每项测试需一键完成、结果显示≤5秒
功耗实时监测	不可用成品模块，需自制采样电路+ADC测量电流
平台功耗优化	优化图像处理流程，适当降帧、用整数代替浮点

---

六、技能点/知识点汇总

类别	具体技能/知识
计算机视觉	图像预处理、形状识别、边缘检测、OpenCV标定、透视变换
嵌入式系统	非PC端图像采集、MCU/ARM平台图像处理
电子设计	电流检测电路设计、信号采样、功耗计算
算法开发	像素换算、几何量提取、三角测距模型
系统优化	实时性设计、低功耗设计、显示接口管理

---

七、团队分工建议（适合3人）

成员	任务职责
成员A	系统结构搭建、电路设计、功耗检测模块
成员B	摄像头调试、标定程序、图像识别核心算法
成员C	显示模块、一键操作流程、测试与报告整理

---

八、建议时间安排（4天）

时间	任务分解
第1天	熟悉题目、分工、硬件选型、相机安装与图像采集
第2天	完成相机标定、D与x提取算法、轮廓识别测试
第3天	调试误差与准确性、自制功耗电路+采样程序
第4天	综合联调、功能完善、测试记录与报告撰写

---

以下是为全国大学生电子设计竞赛【C题：基于单目视觉的目标物测量装置】定制的项目报告模板（结构完整，可直接撰写）：

---

🧾 全国大学生电子设计竞赛项目报告

题目：基于单目视觉的目标物测量装置

参赛队伍名称：XXX
参赛成员：姓名1（队长）、姓名2、姓名3
所在院校：XXX大学
比赛时间：2025年7月30日～8月2日

---

一、摘要（Abstract）

简要说明本项目的任务目标、核心技术方案、系统完成情况和主要成果，例如：

本装置采用基于单目视觉的图像处理算法，实现了对距离 D 和图形边长 x 的非接触式测量，配合自研电流测量电路实现整机功耗监测。系统运行稳定，测量误差在允许范围内，满足竞赛各项要求。

---

二、项目背景与设计目标

• 任务：构建一个基于单目摄像头的目标物测量装置；

• 目标参数：距离 D、图形边长或直径 x；

• 限制条件：不可用PC、激光、超声等辅助测距，只能使用一个摄像头；

• 延伸要求：测功耗、电流采集、支持倾斜识别与编号选择等。

---

三、总体方案设计与论证

3.1 方案比较与选择

方案	优点	缺点
OpenMV平台	上手快、封装简洁	算力弱、显示能力差
ESP32-CAM	成本低，便于调试	图像处理能力有限
树莓派 Zero 2W	支持Python/OpenCV	功耗略高，需优化响应速度

本项目选用：树莓派 Zero 2W + OV5640摄像头 + OpenCV + OLED显示作为主方案，兼顾性能、功耗、开发效率。

3.2 系统模块构成

（插入系统结构图）

• 图像采集：摄像头模块

• 图像处理与测量：树莓派+OpenCV

• 功耗监测模块：自制采样电路+ADC

• 显示与交互：OLED模块+按键

---

四、测量原理与数学建模

4.1 距离 D 测量

• 使用透视投影与相机标定法：已知图形实际尺寸，计算出图像中的像素占比；

• 通过相似三角形或Z轴映射公式获得距离D。

4.2 图形边长 x 测量

• 利用图像中提取的轮廓边长与摄像头标定参数换算；

• 圆使用最小外接圆直径，正方形用边界长度计算。

4.3 功耗计算

• 实时监测电源电流 SI，已知 5V 电压，计算整机功耗 P = 5V × SI；

• 通过ADC实时采样 shunt 电阻两端电压并换算电流。

---

五、软硬件设计

5.1 硬件电路设计

• 摄像头供电与接口；

• 电流采样放大电路（如INA333 + 分流电阻）；

• OLED显示模块；

• 一键启动按键及LED指示；

• 电源供电系统设计（5V稳定供电）

5.2 软件流程设计

• 控制流程图（插入图）

• 图像采集 → 图像处理（边缘、形状检测）→ D和x提取 → 显示 → 记录功耗

---

六、测试方案与结果分析

6.1 基本要求测试结果

目标物图形	指定位置D(cm)	测量值D	误差	实际x(cm)	测量x	误差
圆形	135	134.2	0.8	12.0	11.4	0.6
三角形	160	161.5	1.5	14.5	14.1	0.4
正方形	190	192.3	2.3	16.0	15.3	0.7

6.2 发挥部分测试结果

• 编号识别、倾斜角度测量、最小正方形提取效果展示；

• 展示功耗 P 与最大功耗 maxP；

• 插入典型图像处理结果截图和误差分析。

---

七、低功耗设计与优化措施

• 图像处理优化：灰度 + 二值化 + 边缘滤波代替完整特征提取；

• 树莓派系统裁剪，仅保留核心模块；

• OLED刷新频率限制；

• 不用时关闭图像流与摄像头供电。

---

八、项目总结与创新点

• 成功实现了无需PC的单目视觉测距系统；

• 采用实用透视投影建模法，测距误差控制良好；

• 自制功耗测量电路，稳定可靠；

• 发挥部分支持目标编号识别与倾斜角自动测量，具有一定实用拓展性。

---

九、队员分工与感想

姓名	工作内容
姓名1	系统结构设计、功耗模块、电路焊接
姓名2	图像识别算法、x边长提取、编号识别
姓名3	控制程序编写、显示接口、测试数据整理

项目过程中强化了图像算法与嵌入式控制结合能力，对未来工程设计与团队协作均有重要提升。

---
