GPT-4o给出的建议

一、系统设计任务概述

设计一个单相有源电力滤波（APF）实验装置，实现以下功能：

• 搭建并检测 非线性负载 的电流波形与谐波含量；

• 使用 APF 产生补偿电流 iF，抑制负载电流 iL 中的主要谐波；

• 使网侧电流 iS 的谐波含量显著降低，THD ≤ 5%。

二、平台选择与系统组成建议

三、系统结构与控制流程（文字描述）

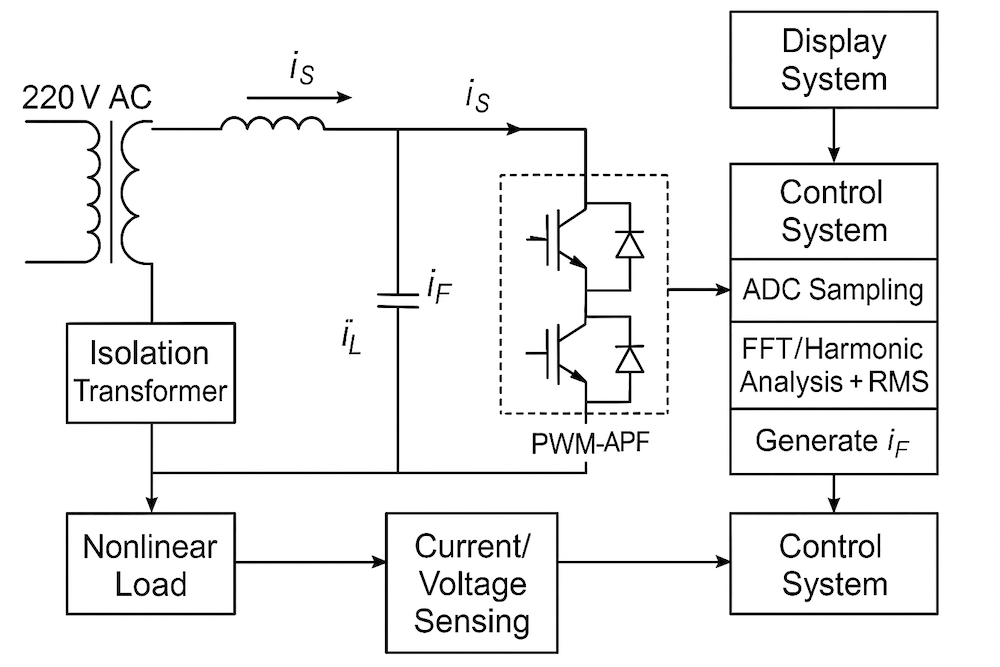

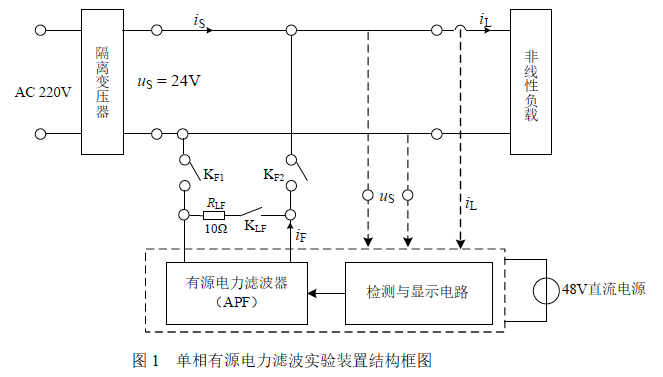

1. 系统结构模块

        220V AC
           ↓
       隔离变压器 →→→ uS
           ↓
      非线性负载  →→→ iL
           ↓
        并联补偿电流 iF ← APF（全桥PWM）
                        ↑
          控制系统 ← ADC采样 ← 电流/电压检测
                        ↓
          显示系统 ← FFT/H谐波分析 + RMS显示

2. 控制流程概要

初始化 → 启动ADC采样 → 滤波提取基波/谐波 →
→ 计算iL最大谐波频率fm → 控制APF输出iF →
→ 检测iS → 计算HmS、THD → 显示结果

四、设计要点与注意事项

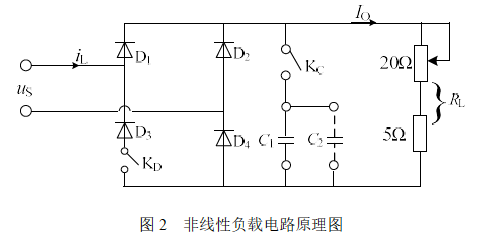

1. 非线性负载设计要稳

• 满足 KD（半波）、KC（电容）多种组合下，输出电流 IO≥2A；

• 容易引入较多3/5次谐波，可验证APF效果。

2. 电流/电压检测要精准

• 使用低漂移霍尔电流模块；

• 采样频率≥5kHz，建议10kHz以上以支持50Hz和其谐波频率（150Hz、250Hz等）FFT分析；

• RMS与THD计算精度误差要控制在3%以内。

3. APF控制核心算法

• 检测 iL → 识别最大谐波频率 fm（如150Hz）；

• APF输出频率fF应与其偏差不超±1Hz；

• 反馈控制iF幅值，RMS > 0.1A，实际iS中HmS下降至<5%，THD<5%。

4. 显示与交互

• OLED或彩屏分屏显示波形+测量值（电流波形、ILRMS、H2~H5）；

• 提供按键切换显示界面；

• 至少显示2个周期波形（40ms），刷新率>25fps更佳。

五、本题考查的核心知识与技能点

六、四天工作安排建议（团队协作）

 FFT 提取 + APF控制的程序结构框架

以下是单相有源电力滤波实验装置中用于 FFT提取 + APF补偿控制 的程序结构框架，适用于 STM32G4 / F4 / RP2040 等常用MCU，便于你在竞赛中快速开发。

🌟整体结构概览

main()
├── SystemInit()                // 系统初始化（时钟、外设、NVIC）
├── Peripheral_Init()           // 初始化ADC、PWM、GPIO、USART、LCD等
├── Display_Init()              // 初始化OLED/TFT/LCD显示
├── while(1)
│   ├── Sample_Data()           // 采样电压、电流波形
│   ├── FFT_Analysis()          // 对电流信号进行FFT分析
│   ├── Harmonic_Estimation()  // 提取H2~H5的幅值，寻找最大谐波频率
│   ├── Generate_Reference_IF()// 根据最大谐波频率生成补偿信号
│   ├── PWM_Update()           // 控制APF输出对应频率的iF
│   └── Display_Update()       // 刷新显示电流波形、RMS、THD等信息

🧩模块详细框架（推荐采用定时中断驱动）

1. Sample_Data()

void Sample_Data(void) {
    // ADC采样：设定采样频率10kHz，采集电流iL和电压uS
    for (int i = 0; i < N; i++) {
        iL_sample[i] = ADC_Read(IL_CHANNEL);
        uS_sample[i] = ADC_Read(US_CHANNEL);
    }
}

• 推荐点数：N = 256 或 512（保证FFT精度）

2. FFT_Analysis()

void FFT_Analysis(void) {
    // 将iL_sample预处理后调用CMSIS-DSP FFT库
    arm_rfft_fast_f32(&fft_instance, iL_sample, fft_output, 0);
    arm_cmplx_mag_f32(fft_output, iL_magnitude, N/2);
}

• 使用 CMSIS DSP库：可加速计算频谱幅值

• iL_magnitude[i] 即为第 i 次谐波的幅值

3. Harmonic_Estimation()

void Harmonic_Estimation(void) {
    float max_Hm = 0;
    int max_index = 0;
    for (int i = 2; i <= 5; i++) {
        float Hi = (iL_magnitude[i] / iL_magnitude[1]) * 100.0;
        H_array[i] = Hi;
        if (Hi > max_Hm) {
            max_Hm = Hi;
            max_index = i;
        }
    }
    fm = 50.0 * max_index;  // 最大谐波频率（用于生成iF）
}

4. Generate_Reference_IF()

void Generate_Reference_IF(void) {
    // 正弦查表或实时计算法生成补偿信号（频率为fm）
    static float phase = 0;
    float Ts = 1.0 / SAMPLE_RATE;
    for (int i = 0; i < PWM_UPDATE_NUM; i++) {
        iF_ref[i] = I_amp * sinf(2 * PI * fm * i * Ts + phase);
    }
}

• I_amp 可用 0.1~1.0A 之间的值进行自动调节

5. PWM_Update()

void PWM_Update(void) {
    for (int i = 0; i < PWM_UPDATE_NUM; i++) {
        float duty = (iF_ref[i] + Vref) / (2 * Vref); // Normalize to 0~1
        Set_PWM_Duty(duty);  // 控制桥臂输出补偿电流
    }
}

6. Display_Update()

void Display_Update(void) {
    Display_RMS(iL_magnitude[1]);     // 基波有效值
    Display_Harmonics(H_array);       // H2~H5
    Display_Waveform(iL_sample);      // 原始波形
}

💡进阶建议

• 自动判别并锁定谐波频率：用于补偿iF频率对准；

• 使用中断采样 + DMA 提高采样效率；

• 控制方法可扩展为多频补偿：如同时补偿H3与H5；

• 考虑使用双核平台（如RP2040）：分核做FFT和PWM输出；

• APF控制可以使用同步调制或PR控制，视比赛时掌握程度而定。

项目报告模版：

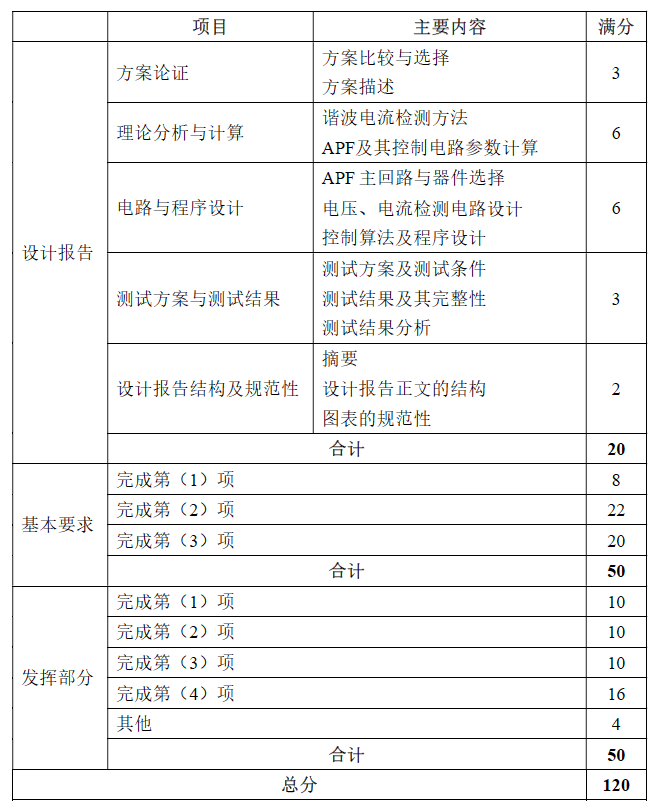

以下是为全国大学生电子设计竞赛【B题：单相有源电力滤波实验装置】定制的项目报告模板（可直接用于撰写设计报告或整理成果文档）：

🧾全国大学生电子设计竞赛项目报告

题目：单相有源电力滤波实验装置

队名： XXX
参赛成员： 姓名1（负责人）、姓名2、姓名3
所在学校： XXX大学
比赛时间： 2025年7月30日～8月2日

一、摘要（Abstract）

简要介绍设计任务、核心功能、使用的控制方法、测试结果以及APF谐波抑制性能。建议控制在200字内，突出创新点和完成度。

二、设计任务与目标

• 设计并制作一套单相有源电力滤波实验装置；

• 实现非线性负载电流iL的谐波检测与显示；

• 控制APF输出补偿电流iF，使网侧电流iS谐波含量降低；

• 满足题目规定的各项性能指标。

三、系统方案设计与论证

3.1 总体方案对比与选择

• 比较模拟控制/数字控制、双闭环/开环、电流控制/电压控制等策略；

• 最终选用 STM32 + FFT 分析 + SPWM 控制 的数字控制方案。

3.2 系统功能模块划分

• 电源与负载模块

• 电流/电压采样模块

• 控制处理模块（STM32）

• 有源滤波器模块（PWM桥）

• 显示与交互模块（OLED/TFT）

四、硬件设计

4.1 系统结构框图

（插入系统结构图，如之前绘制的）

4.2 关键电路设计

• 非线性负载电路图及工作分析

• 电压/电流采样电路

• 全桥PWM逆变器（APF）电路

• 控制器外围接口（ADC、PWM输出、按键、OLED）

五、软件设计

5.1 控制系统流程图

（插入控制流程图）

5.2 主程序结构

• ADC采样 → FFT → 最大谐波频率识别 → 补偿电流合成 → PWM更新

5.3 FFT分析与RMS计算方法

• 使用CMSIS-DSP库进行256点快速傅里叶变换；

• 计算H2~H5含量与总THD。

5.4 PWM波形生成与控制策略

• iF频率控制误差≤1Hz；

• 幅值调节满足输出≥0.1A；

• SPWM或正弦查表法。

六、测试方案与结果分析

6.1 基本功能测试

6.2 发挥部分测试

（附上示波器截图、电能质量分析仪截图）

七、系统性能总结与改进建议

• 系统能有效检测并抑制谐波，稳定性良好；

• 若有更多时间，可加入多频谐波同步补偿，提升谐波识别速度；

• 显示方式可进一步丰富（添加曲线拟合、频谱图等）。

八、设计中遇到的问题与解决方案

• 电流采样精度低 → 更换传感器+低通滤波；

• 补偿电流无法对准目标频率 → 增加FFT点数，提高频率分辨率；

• RMS/THD显示闪烁 → 引入滑动平均与分周期刷新机制。

九、项目总结与分工
