任务名称
中等题9_C类放大器
任务要求
难度

实验目标

1.了解C类放大器的特点。

2.掌握C类放大器的调整,以及输出功率测量。

3.观察C类放大器的输出波形。



实验器材

LTspice

电阻、电容、电感          按照图1选取

NPN晶体管          x2



理论基础

C类放大器效率高(理论上可达到100%),但电流波形失真太大,不能用于低频功率放大器,只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有选频滤波能力,使得输出电压仍然可以接近于正弦波形。

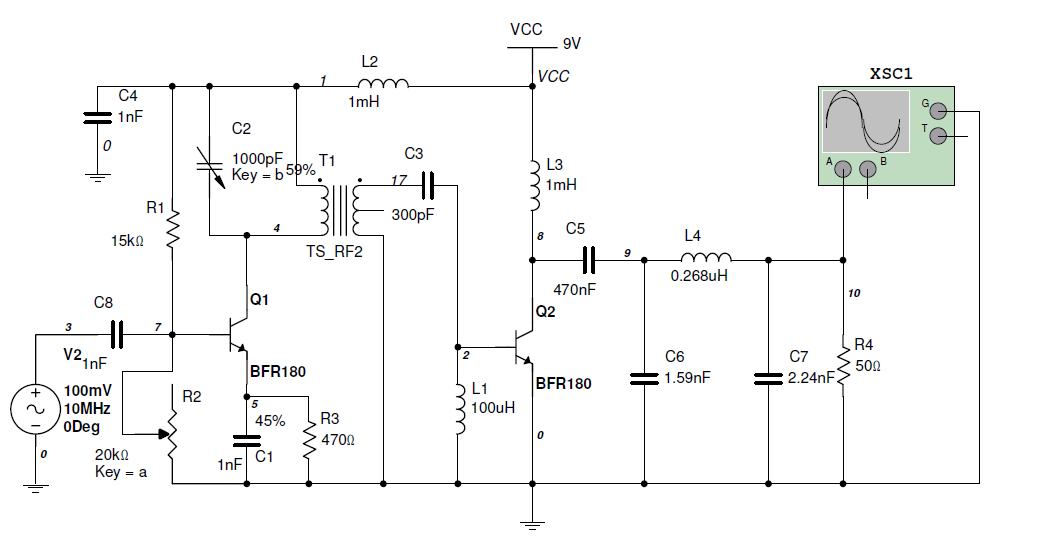

下面以10MHz的C类功率放大器为例.来了解C类功率放大器的制作、调整和测试等,电路如图1所示。

图1

由于输入信号比较小,不足以让功率放大级三极管正常工作,所以这里首先设置了一个小信号谐振放大器。T1是高频三极管,R1、R2为三极管T1提供基极偏置。R3和C3提供了一个直流负反馈稳定其工作点。C2和Tr的初级线圈构成了并联谐振回路。

放大后的信号经过变压器耦合后,在L1上产生T2管的驱动信号.这里T2采用的是一种自给偏置结构,这种偏置结构相当于输入交流信号偏置在零点上,工作状态比较接近乙类,L2为高频扼流圈,C6、C7和L3组成一个π型匹配网络。

图1的仿真图如图2所示。

图2

实验步骤

  1.   按照图2,在LTspice界面上搭建电路。
  2. 接通电源电压。
  3. 测试第一级小信号谐振放大器输出.调整偏置电阻R2和变压器Tr,观察示波器,应在频率为10MHz时输出幅度接近最大,在电感L1上得到电压峰值应在2V左右,否则不足以驱动第二级。
  4. 然后接入第二级,反复调整两电感,使总输出达到最大。



参考答案

在直流9V供电,负载50Ω时,输入电压频率为10MHz,有效值为89mV时,输出幅度Vp-p=9.6V,3dB带宽约为700kHz.输出功率达230mW。
