任务名称
基础题9_RC桥式正弦波振荡器
任务要求
难度

实验目标

  1. 掌握由集成运放构成正弦波振荡器的工作原理
  2. 学习RC桥式正弦波振荡器的搭建、调整和测试方法



实验器材

LTspice

10kΩ 电阻             x 3

6.8 kΩ 电阻           x 1

20kΩ可变电阻            x 1

0.01μF电容               x 2

1N4148二极管    x2

集成运放         x1



理论基础

桥式RC正弦波振荡器电原理图如图1所示, 图中的RC组成串并联正反馈选频网络,电阻R1RwR2和二极管D1、D2组成负反馈网络,电路的振荡频率为

电路中的D1、D2R1为自动增益控制电路,当振幅不断增大时,导致D1、D2导通,使D1、D2R1三者并联的等效电阻减小,使得放大器的闭环增益降低,从而保持振幅的稳定和改善波形的失真。

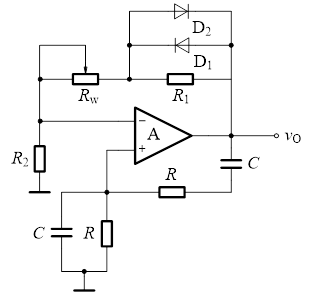

图1 桥式RC正弦波振荡器电原理图



实验步骤

  1. 按照图1,在LTspice界面上插接电路(R=R2=10kΩ,R1=6.8kΩ,RW=20 kΩ,C=0.01μF,D1,D2为1N4148,运放)。
  2. 接通±5V电源。
  3. 用示波器观察振荡波形。

将示波器接在振荡器的输出端,调节电位器Rw,以改变负反馈的大小,观察振荡输出波形的变化。当Rw调到某一位置时,振荡产生,并输出较好的正弦波。若继续调节Rw,输出波形将产生非线性失真。

  1. 改变元件参数,然后用示波器测量输出波形

    (1)保持R=10kΩ,C=0.01μF,用示波器观察并测量正弦波输出电压幅度和振荡频率。

    (2)保持R=10kΩ,改变C=1000pF,用示波器观察并测量正弦波输出电压幅度和振荡频率。

(3)保持C=0.01μF,改变R=1kΩ,用示波器观察并测量正弦波输出电压幅度和振荡频率。

  1. 记录以上测试结果,由此你能得出什么结论?
