任务名称
基础题7_全波精密整流电路
任务要求
难度

实验目标

  1. 理解全波精密整流电路的工作原理
  2. 学会使用运放搭建全波精密整流电路,并对电路进行测试



实验器材

LTspice

680Ω 电阻           x 1

1.0 kΩ 电阻           x 1

2 kΩ 电阻              x 6

1N4148二极管   x2

集成运放        x2



理论基础

精密整流电路由集成运放和二极管等元器件组成,利用运放的放大作用,可将微弱的交流电转换为直流电。

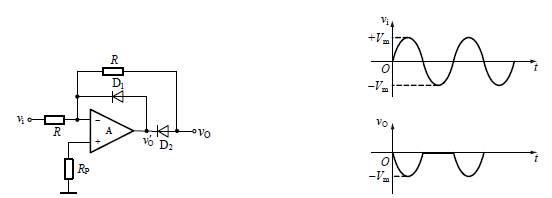

由二极管和集成运放构成的半波精密整流电路如图1所示。

图1  半波精密整流电路

全波精密整流电路是在上述半波精密整流电路的基础上,利用一个二输入反相加法器,使交流信号的正半周和负半周在负载上均有相同的输出电压,从而降低了输出波形的脉动成分,其电路如图2所示。

图2 全波精密整流电路

全波精密整流电路的输出电压与输入电压的关系为

实验步骤

  1. 按照图2,在LTspice界面上插接电路(RP1=1kΩ,R=2kΩ,RP1=680Ω,二极管为1N4148,运放)。
  2. 接通电源电压。
  3. 在电路输入端接入峰值500mV,频率1kHz的正弦信号,观测输出波形,并记录。
  4. 在电路输入端接入峰值100mV,频率1kHz的正弦信号,观测输出波形,并记录。
  5. 在电路输入端接入峰值更小,频率1kHz的正弦信号,观测输出波形,并记录。
  6. 找出电路输入电压的最小值。
