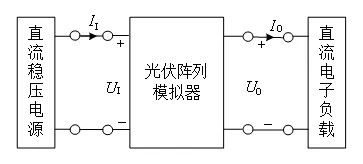

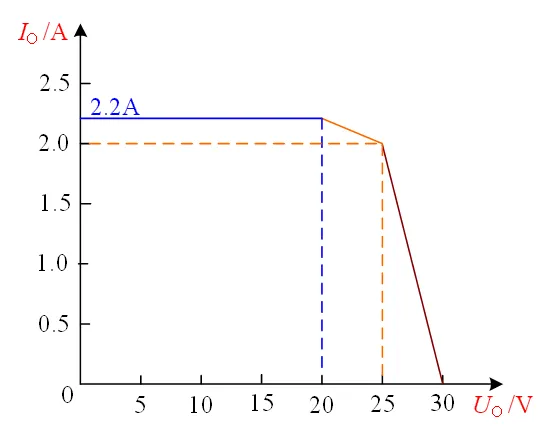

1. U_I = 40V 条件下，通过直流电子负载改变输出电流 I_O，使模拟器输出状态（U_O，I_O）按图 2 所示输出特性曲线变化，模拟器输出从某一状态变为新状态并达到稳定所需调整时间不大于 2s，且稳态控制精度满足以下要求：（50分）

   (1) 开路输出电压 U_OC =30V，实测 U_O 偏差的绝对值不大于 50mV；

   (2) I_O =0.1~2.1A 时，实测 U_O 与曲线标准值偏差的绝对值不大于50mV；

   (3) 短路输出电流I_SC =2.2A，实测I_O偏差的绝对值不大于 50mA。

2. 模拟器具有输出电压 U_O、输出电流I_O的测量和显示功能，U_O 测量相对误差的绝对值不大于 0.1%，I_O 测量相对误差的绝对值不大于 1% 。（20分）

3. I_O =2A 条件下，当 U_I 由 32V 增加至 48V 时，输出电压 U_O 的电压变化率 S_U ≤0.1% 。（10分）

4. U_I =40V、I_O =2A时，模拟器的效率η≥95%。（14分）

5. 其他。（6分）

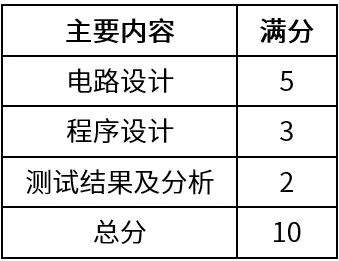

6. 设计报告。（10分）

GPT-4o给出的设计方案：

方案概述

设计一款基于光电调制的稳压模块，确保输入电压变化时输出电压稳定。利用反馈电路调整输出，以实现各种条件下的稳定输出。

方案论证

1. 稳压精度：

   • 通过精密放大器和反馈回路实现输出电压的高精度控制。
   • 使用光电耦合器进行隔离，提供更好的抗干扰性能。

2. 响应速度：

   • 选择快速响应的光电器件和电流检测电路，保证系统反馈时间小于2秒。

3. 输出调整：

   • 根据输入变化，自动调节光电耦合器的传输比率，使输出电压始终保持在期望值。

重要指标的理论分析

1. 压降：

   • 通过控制反馈回路的增益，保证输出稳定在±50mV。

2. 最大电流：

   • 使用大功率MOSFET，以允许最大输出电流达到2.2A，且压降控制在±50mV以内。

3. 效率：

   • 采用高效开关电源设计和同步整流技术，保证系统效率达到95%以上。

电路设计要点

1. 电路原理图设计：

   • 包含输入滤波器、光电耦合器、PWM控制及输出滤波器。
   • 通过反馈环路微调PWM输出，占空比调整输出电压。

2. 光电耦合器：

   • 选择快速响应的光电耦合器，以改善系统响应时间。

3. MOSFET选择：

   • 确保MOSFET支持最高2.2A电流，通过选择低Rds(on)的器件降低损耗。

4. 补偿网络设计：

   • 合理设计反馈环路的补偿网络，提高稳定性和响应速度。

核心器件设计要点

• 光电耦合器：

  • 选择传输延迟低、隔离电压高的型号。
  • 需支持足够带宽，以实现快速调制。

• MOSFET：

  • 根据最大电流和电压选择具有合适耐压及电流的型号。
  • 充分考虑散热需求和效率。

代码实现

如设计中用到MCU或FPGA实现：

MCU - C代码（部分）

#include <avr/io.h>

void setupPWM() {
    // 初始化PWM
    TCCR0A |= (1 << WGM01) | (1 << WGM00);
    TCCR0A |= (1 << COM0A1);
    TCCR0B |= (1 << CS01);
    DDRD |= (1 << PD6); // PD6输出PWM
}

void adjustPWM(uint8_t dutyCycle) {
    // 根据反馈调整PWM占空比
    OCR0A = dutyCycle;
}

int main(void) {
    setupPWM();
    while(1) {
        // 采样反馈信号，计算误差
        // 调整PWM输出
    }
}

FPGA - Verilog代码（部分）

module pwm_generator (
    input wire clk,
    input wire reset,
    input wire [7:0] duty,
    output reg pwm_out
);

reg [7:0] counter;

always @(posedge clk or posedge reset) begin
    if (reset) begin
        counter <= 8'd0;
        pwm_out <= 1'b0;
    end else begin
        if (counter < duty)
            pwm_out <= 1'b1;
        else
            pwm_out <= 1'b0;

        counter <= counter + 8'd1;
    end
end

endmodule

该题考查的主要知识点：

1. 电压稳定性与调节：

   • 理解稳压电路的原理，包括输入输出关系及反馈机制。
   • 学习如何通过调节开关频率、电路参数实现电压调整。

2. 光电耦合器应用：

   • 掌握光电耦合器在电路中的隔离与调制用途。
   • 理解器件选择对电路性能的影响。

3. 电路响应与效率：

   • 掌握电路响应时间的优化方法，确保系统快速稳定。
   • 提高电路效率的设计思路，如同步整流和低损耗功率器件选择。

4. 参数测量与优化：

   • 进行输出电压、负载电流的测量与误差控制。
   • 理解稳压电源的动态性能测试与指标优化。

这些知识点涉及电路设计、器件选择及系统优化，要求综合应用电子电路原理。
