任务名称
2022年_10月_C题:有源二分频音频放大电路
任务要求
难度

一、任务

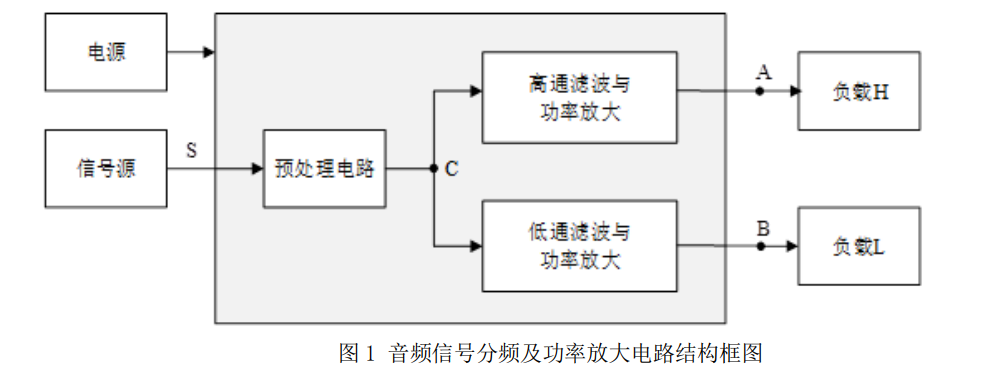

设计并制作一个采用有源分频网络的音频放大电路,用以实现音频信号的二分频和功率放大。图 1 为放大电路结构框图, 信号源输出信号 VS为音频信号,其频率围:100Hz~20kHz;幅度范围:10~100mV(有效值)。图中 A、B、C 为 3 个测试端点,S 为信号源接口。整个自制装置由稳压电源提供正/负电源,负载电阻H为8Ω/4W 功率电阻,负载电阻L为4Ω/8W 功率电阻。

二、要求

  1.  预处理电路的输入阻抗大于 10kΩ,最大增益不小于 46dB。要求预处理电路具有自动增益控制功能,当输入正弦信号 VS幅度在 10~100mV(有效值)范围变化时,输出信号 VC在 100 Hz~20kHz 频带内的幅度变化<1dB,且信号波形无失真。(20 分)
  2. 设计并制作图 1 中高通滤波器和功率放大电路,将信号 VC经高通滤波和功率放大输出信号 VA。高通滤波器的-3dB 截止频率为 2kHz,阻带衰减率 24dB/倍频程,10kHz~20kHz 带内波动<3dB。功率放大电路为负载电阻H提供不小于2W的不失真信号。(30 分)
  3. 设计并制作图1中低通滤波器和功率放大电路,将信号 VC经低通滤波和功率放大输出信号 VB。低通滤波器的-3dB 截止频率为 2KHz,阻带衰减率 24dB/倍频程,100Hz~1kHz 带内波动<3dB。功率放大电路为负载电阻 L 提供不小于 4W 的不失真信号。(30 分)

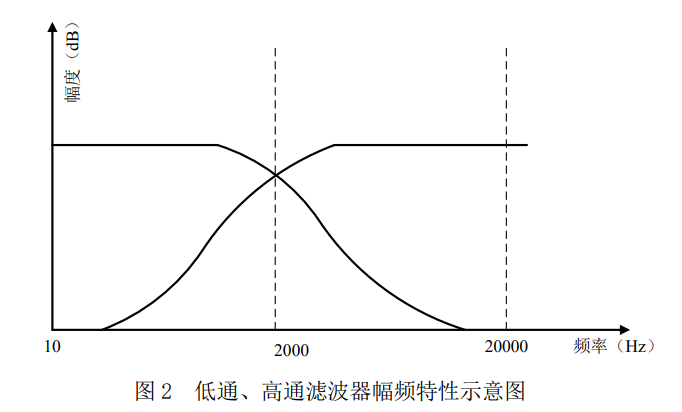

    • 低通、高通滤波器幅频特性示意见图 2。
  4. 信号 VA和信号 VB在 2kHz 频点的相位之差<±10o。(10 分)
  5.  其他。(10 分)

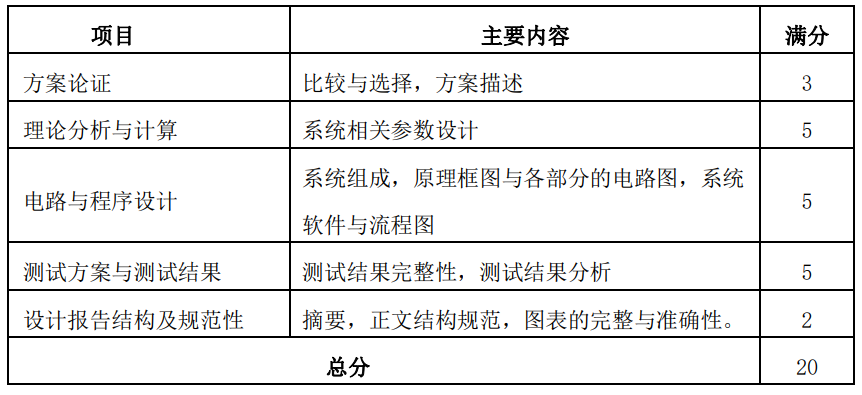

  6. 设计报告:(10 分)

三、说明

  1. A、B、C、S 等端口需预留测试接口,其信号参数可利用示波器测量。
  2. 高通滤波器和低通滤波器的-3dB 截止频率均为 2kHz,容许有±50Hz 的误差。
  3. 要求4的目的是检测二分频音频放大电路 A、B 两输出信号在2kHz频点的相移特性。
参考答案

GPT-4o给出的设计方案:


一、系统概述

本设计旨在制作一个采用低通和高通滤波的音频放大电路,能够将音频信号分离为低频和高频部分并分别进行放大。主要包括相位调节信号源、预处理电路、低通滤波与功率放大部分、高通滤波与功率放大部分及负载。

二、硬件设计

1. 信号源
  1. 信号源生成:
    • 采用信号发生器,产生100 Hz至20 kHz范围内的正弦波信号。
    • 信号源输出电压峰峰值为10~100mV,确保频率稳定性和信号纯净度。
2. 预处理电路
  1. 放大器
    • 使用运算放大器(如OPA2134)对输入信号进行初始放大,确保信号在进入滤波电路前具有足够幅度。
    • 设置增益使得信号电平适中,为后续滤波电路做准备。
3. 低通滤波与功率放大
  1. 低通滤波电路

    • 使用有源滤波电路设计低通滤波器,截止频率设置在1 kHz。
    • 采用二阶Sallen-Key低通滤波器,元件选择高精度电容和电阻,确保滤波特性良好。
    • 滤波器设计示例: ( f_c = \frac{1}{2\pi\sqrt{R_1 R_2 C_1 C_2}} ),选择适当的R和C。
  2. 功率放大器

    • 选用合适的音频功率放大器(如LM386)对低通滤波后的信号进行放大。
    • 确保输出信号能够驱动8Ω/4Ω扬声器,输出功率满足不小于4W。
4. 高通滤波与功率放大
  1. 高通滤波电路

    • 使用有源滤波电路设计高通滤波器,截止频率设置在1 kHz。
    • 采用二阶Sallen-Key高通滤波器,元件选择高精度电容和电阻,确保滤波特性良好。
    • 滤波器设计示例: ( f_c = \frac{1}{2\pi\sqrt{R_1 R_2 C_1 C_2}} ),选择适当的R和C。
  2. 功率放大器

    • 选用合适的音频功率放大器(如LM386)对高通滤波后的信号进行放大。
    • 确保输出信号能够驱动8Ω/4Ω扬声器,输出功率满足不小于4W。

三、软件分析

  1. 电路仿真

    • 使用电路仿真软件(如Multisim)进行电路仿真,观察频率响应和放大器性能。
    • 确保低通滤波器、高通滤波器的频率响应符合设计要求。
  2. 优化设计

    • 根据仿真结果调整电阻、电容参数,确保滤波器特性良好。
    • 优化功率放大器的增益和输出功率,满足输出要求。

四、调试与测试

  1. 硬件调试

    • 测试输入信号在不同频率下的响应,确保预处理电路和滤波器正常工作。
    • 调试功率放大器,确保在驱动负载时输出信号稳定且无失真。
  2. 综合测试

    • 用示波器观察低通和高通滤波后的信号波形,验证滤波效果。
    • 测试不同频率信号下的输出功率,确保满足设计要求。

五、系统优化

  1. 元器件选择

    • 进一步提高关键元器件的精度,如电容、电阻,优化电路性能。
  2. 滤波特性优化

    • 优化低通和高通滤波器的设计,引入更高阶的滤波器(如三阶或四阶滤波器)以提高滤波特性。
  3. 散热设计

    • 增加功率放大器的散热设计,确保高功率输出时电路的稳定性。

通过上述设计方案,可以实现对音频信号的精确分离和放大,确保低频和高频信号分别经过滤波和放大模块后输出到负载。在满足题目要求的基础上,进一步调整优化滤波和放大电路,提供良好的音频信号处理效果。




该题目考察的知识点:

  1. 信号处理与滤波
    1. 设计低通、高通滤波器,了解滤波器的频率响应、阻抗匹配和相位特性。
    2. 设计和分析模拟滤波电路,理解滤波器的实现和调试。
  2. 放大电路设计
    1. 设计音频功率放大电路,选择和使用合适的运算放大器或功率放大器。
    2. 调试放大电路以实现特定的增益和频率响应特性,保证输出信号的稳定性和无失真。
  3. 电路仿真与优化
    1. 使用电路仿真软件(如Multisim、PSpice)进行电路仿真和性能分析,优化电路参数以达到设计要求。
    2. 分析和调整电路元件参数,确保实际电路与仿真结果的一致性。
  4. 测量与调试
    1. 使用示波器等仪器进行电路调试与测量,验证电路的频率响应特性。
    2. 测试和分析低通、高通滤波器和放大器的实际性能,确保其达到设计指标。
  5. 电子元件选择与使用
    1. 了解不同类型电容、电阻、运放、功率放大器的特性及应用场景。
    2. 选择适当的元件以满足电路设计的性能指标和可靠性要求。
  6. 电路理论基础
    1. 运用电路理论知识进行电路设计,包括频率响应、增益计算、相位分析等。
    2. 掌握有源滤波电路的设计方法和原理,理解通过调节RC参数改变滤波特性。
  7. 系统综合设计
    1. 综合运用信号源、滤波电路和功率放大电路,构建一个完整的信号处理系统。
    2. 系统各模块间的接口设计和信号匹配,确保系统的整体性能与稳定性。

这些知识点涵盖了信号处理、放大电路设计、电路仿真与测试、元件选择与使用、电路理论基础和系统综合设计等多个方面,是电路设计和信号处理中的核心内容。
