GPT-4o给出的设计方案：

一、系统概述

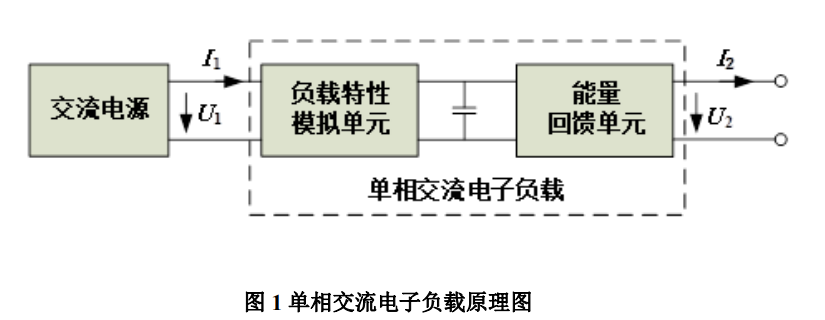

设计和制作一个如图1所示的单相交流电子负载，能够模拟电阻性负载、电感性负载和电容性负载，并能实现能量回馈，把50Hz交流电回馈到电网。

二、具体设计方案

1. 负载特性模拟单元

针对要求中的三种主要负载类型（电阻负载、电感负载、电容负载），设计相应的模拟电路来实现负载特性：

1. 电阻性负载：

   • 采用功率可控电阻组，通过调节有效电阻来实现30V，2A的电阻特性。
   • 利用MOSFET等可调电阻器件配合PWM控制方式。

2. 电感性负载：

   • 利用电感器和电子阻尼器结合，实现30V，2A输入条件下的电感特性。
   • 可以通过调节电子电感（如基于模拟电路设计的电感模拟器）来实现不同的功率因数。

3. 电容性负载：

   • 利用大容量电容和控制电路实现30V，2A的电容特性。
   • 利用交流电容及其控制技术，调节功率因数。

2. 能量回馈单元

能量回馈单元的设计方案如下：

1. 功率逆变器：

   • 采用全桥逆变器电路，将直流电能逆变成交流电能。
   • 通过控制逆变器的工作相位和输出功率因数，实现匹配电网50Hz交流电的同步并网回馈。

2. 电网整合：

   • 设计符合安全规范的电网并联系统，确保回馈能量能够稳定、安全地反馈到电网中。
   • 加入并网界面保护电路，如电流检测和电压检测电路。

3. 数字控制与显示

1. 微控制器单元：

   • 使用MCU（如STM32系列）处理所有控制任务，包括PWM信号生成、负载类型选择、功率因数调节、能量回馈控制等。

2. 测量与显示：

   • 将电压电流传感器（如电流互感器、霍尔传感器）连接到MCU，以实时监测和反馈工作状态。
   • 使用4位数码管显示模块显示测量值和状态信息。
   • 提供LED指示灯，用于指示当前负载类型和单位。

三、详细设计实现

1. 电阻性负载的实现

使用MOSFET配合PWM控制电路，构成可调功率负载。并且并联多个MOSFET以实现大功率模拟。电阻负载的实现确保电压30V，电流2A时，控制有效电阻确保1%误差范围。

2. 电感性和电容性负载的实现

利用运算放大器与电感、电容组成的有源模拟负载电路，调节实际感应、容抗，实现30V，2A条件下对应的电感/电容特性。

3. 能量回馈

基于全桥逆变器设计：

1. 逆变器设计：

   • 选用IGBT模块或高频MOSFET组成的H桥逆变电路。
   • 采用锁相环（PLL）技术同步电网50Hz频率。

2. 并网接口：

   • 添加EMI滤波器、浪涌保护器件，保护电网和逆变器。

四、系统调试与测试

1. 工作参数的设置和调整

利用MCU控制电路，实现不同负载类型的自动切换。对输入和输出的功率因数参数进行精确调整。

2. 测试点设置

在负载输入、输出端设置多点测试接口，便于测试过程中的参数监测和调整。

五、抗干扰措施

1. 采用电子屏蔽技术，减少干扰噪声

2. 在功率电路中加入滤波电路，削减高频噪声。

3. 使用ARM MCU与FPGA同步控制，提高系统抗干扰能力和稳定性。

六、总结

通过上述设计方案，实现了一个单相交流电子负载能够模拟电阻、电感、电容负载，能量回馈并实现良好的功率因数控制。系统具备稳定性高、操作简便的特点，并满足竞赛要求的各项指标。虽然这里展示的是一个初步的设计概念，具体实现还需要经过细致的计算和反复的测试来确保实际性能达标。

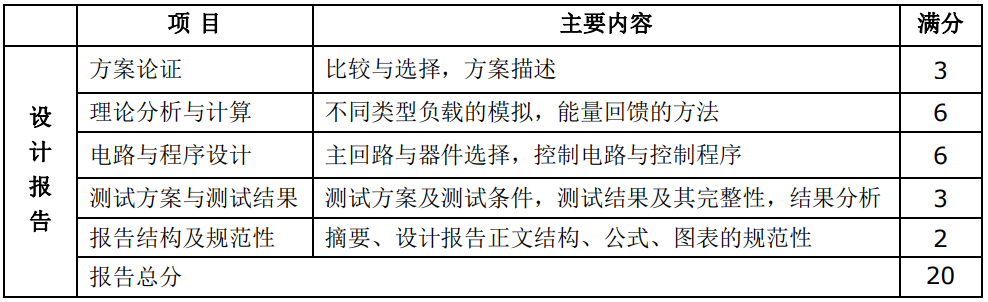

该题目考察的知识点：

硬件电路设计

1. 功率电子电路设计：

   • 设计能够处理和调节较高电压电流电平的电子负载（如30V，2A）。
   • 设计功率逆变器，实现能量回馈功能，并确保同步电网。

2. 模拟电路设计：

   • 模拟电阻性、电感性和电容性负载特性，这涉及模拟元件（如MOSFET、电感、电容）的应用和电路设计。

电力电子学

1. 功率因数控制：

   • 设计电路和控制算法，调整功率因数并进行能量回馈，这需要了解电力系统的基本原理和控制方法。

2. 交流电特性：

   • 对50Hz单相交流电的分析和处理，包括整流、滤波、逆变等技术。

控制系统

1. PWM控制：

   • 使用脉宽调制（PWM）技术调节电压和电流，以模拟不同负载特性。

2. 自动控制：

   • 使用微控制器（如STM32）实现复杂自动控制功能，如负载特性调整、功率因数调节、能量回馈控制等。

数字电路设计

1. 数据采集与处理：

   • 使用ADC模块采集电压、电流信息，并通过数字信号处理算法计算负载参数。

2. 数字显示与指示：

   • 设计数码管显示驱动电路和LED指示电路，实时显示测量参数。

嵌入式系统

1. 嵌入式编程：

   • 编写用于控制电路和处理数据的固件代码，包括参数设置、数据采集、信号处理等。

2. 信号调理与接口：

   • 设计传感器接口和信号调理电路，与微控制器配合实现高精度测量和控制。

电磁兼容与安全保护

1. 抗干扰设计：

   • 确保电路在复杂电磁环境下能够正常工作，使用滤波、电磁屏蔽等技术。

2. 安全保护电路：

   • 设计保护电路防止过电压、过电流等故障情况，确保系统的稳定性和安全性。

通过以上这些知识点的考察，该题目旨在测试参赛学生对现代电力电子技术和控制系统的掌握程度，以及综合应用这些知识解决工程问题的能力。
