GPT-4o给出的设计方案：

一、设计方案概述

设计一个采用TI公司的降压控制器LM5117芯片和CSD18532KCS MOS场效应管为核心器件的降压型直流开关稳压电源。输入电压范围为16V至16.4V，输出电压固定为5V，最大输出电流为3A。方案包含输入滤波电路、降压转换电路、输出滤波电路及保护电路。

二、方案论证

1. 输入滤波电路：使用LC滤波电路，输入电压16V至16.4V，以减小输入电压纹波。
2. 降压转换电路：核心组件为LM5117降压控制器和CSD18532KCS MOSFET，通过LM5117芯片实现固定5V输出，MOSFET负责开关控制。
3. 输出滤波电路：输出采用LC滤波电路，以减小输出电压纹波，确保低于50mV。
4. 保护电路：包含过流保护、高低压检测等实现维护功能。

三、理论分析

1. 输出电压稳定性：

   • 偏差：ΔUO = |5V - UO| ≤ 100mV。
   • 占比：RO = ΔUO/UO = 100mV/5V = 2%。

2. 最大输出电流：

   • IO最大 = 3A，设置过流保护电路。

3. 输出电压纹波峰值：

   • UOPP≤50mV，采用高品质电容和电感滤波。

4. 输出负载调整率与负载识别：

   • 调整率SU ≤ 5%。

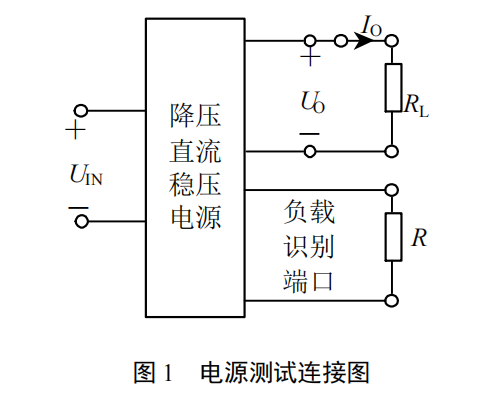

   • USE 1kΩ-10kΩ电阻识别端口。

四、电路原理图设计要点

1. 输入滤波电路：

   • 使用电感L和电容C组成的低通滤波器。

2. LM5117降压控制器电路：

   • 使用LM5117控制开关频率，接入CSD18532KCS MOSFET进行控制。
   • 配置反馈电阻准确设置输出电压。

3. 输出滤波电路：

   • 额外使用低ESR电容确保纹波低于50mV。

4. 负载识别电路：

   • 通过电阻R和ADC采样负载电阻，确定负载情况并输出相应电压。

五、核心器件设计要点

1. LM5117降压控制器：

   • 推荐配置：控制频率设定、反馈电阻调节。
   • 过流保护设定：在32±0.1A处动作。

2. CSD18532KCS MOSFET：

   • 开关频率：100KHz-2MHz，确保高效率。
   • 导通电阻低于10mΩ。

3. 滤波电路组件：

   • 电容电感选择：标准高频低ESR电容，电感器选用具备低DCR特性的组件。

六、MCU控制的功能C代码

假设使用STM32 MCU进行负载识别和调节功能，提供核心C代码部分：

#include "stm32f4xx_hal.h"
ADC_HandleTypeDef hadc1;
TIM_HandleTypeDef htim3;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_ADC1_Init(void);
static void MX_TIM3_Init(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_ADC1_Init();
    MX_TIM3_Init();

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
    uint32_t adc_value = 0;
    float output_voltage = 0.0;
    uint32_t load_resistor = 1000; // 初始为1kΩ

    while (1) {
        HAL_ADC_Start(&hadc1);
        if (HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY) == HAL_OK) {
            adc_value = HAL_ADC_GetValue(&hadc1);
            load_resistor = (adc_value * 3300 / 4096); // 假定ADC值按电阻值计算
            output_voltage = (float)5.0 * (float)(load_resistor) / 1000; // 根据负载电阻计算输出电压
        }
        HAL_ADC_Stop(&hadc1);
    }
}

void SystemClock_Config(void) {
    // 系统时钟配置
}

static void MX_GPIO_Init(void) {
    // GPIO初始化
}

static void MX_ADC1_Init(void) {
    // ADC初始化
    ADC_ChannelConfTypeDef sConfig = {0};
    hadc1.Instance = ADC1;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    HAL_ADC_Init(&hadc1);
    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = ADC_REGULAR_RANK_1;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

static void MX_TIM3_Init(void) {
    // 定时器初始化
    TIM_ClockConfigTypeDef sClockSourceConfig = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};
    TIM_OC_InitTypeDef sConfigOC = {0};

    htim3.Instance = TIM3;
    htim3.Init.Prescaler = 84 - 1;
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim3.Init.Period = 1024 - 1;
    htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_Base_Init(&htim3);
    HAL_TIM_PWM_Init(&htim3);

    sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
    HAL_TIM_ConfigClockSource(&htim3, &sClockSourceConfig);

    sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    HAL_TIMEx_MasterConfigSynchronization(&htim3, &sMasterConfig);

    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = 0;
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1);
}

这个题目考察的主要知识点：

1. 降压稳压电源设计：掌握如何设计降压型直流开关稳压电源，包括电路构建和组件选择。
2. LM5117控制器和CSD18532KCS MOSFET应用：了解并应用TI公司的LM5117控制芯片和CSD18532KCS MOSFET，理解其工作原理和使用方法。
3. 电源指标参数分析：深入理解电源输出电压偏差、最大输出电流、输出电压纹波峰值、负载调整率等关键技术指标的理论分析及实际实现。
4. 负载识别电路设计：设计负载识别电路，能够识别并调节不同负载。
5. 电路原理图设计：掌握绘制并理解电源电路原理图，包括各模块的设计要点。
6. MCU编程：掌握使用MCU的关键电路控制和编程，包含初始化、采样、计算和输出控制等功能。
