GPT-4o给出的方案：

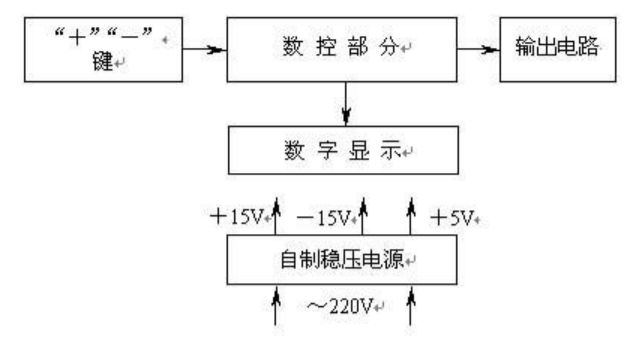

一、系统总览

系统由以下几个模块组成：

1. 自制稳压电源
2. 数字控制部分
3. 输出电路
4. 数字显示部分
5. 按键输入部分

二、详细设计：

1. 自制稳压电源：

• 输入：220V AC
• 输出：±15V DC, +5V DC
• 使用变压器将220V AC降压，整流电路将交流电转为直流电，再通过稳压电路提供所需的±15V和+5V直流电压。

2. 数字控制部分：

• 核心控制器：使用一个微控制器（如STM32）
• 电压设置：通过微控制器控制DAC（数字-模拟转换器），输出0-9.9V的电压。
• 电流控制：基于PWM（脉冲宽度调制）技术，通过稳压电路调整电流。

3. 输出电路：

• 使用一个运算放大器或者可变稳压器（如LM317/LM337），其控制输入由DAC输出电压提供。
• 加上必要的滤波和保护电路（如电容滤波、浪涌保护）。

4. 数字显示部分：

• 电压显示：通过微控制器读取DAC的数值，转换为实际电压，通过数码管或LCD显示屏显示。
• 电流显示：通过电流检测电路（如取样电阻和运放电路）将流过的电流信号转换为电压信号，由ADC（模拟-数字转换器）读取并显示。

5. 按键输入部分：

• 使用“+”、“-”键分别增加与减小输出电压，步进为0.1V。
• 每次按键操作通过中断触发微控制器进行相应计算和DAC输出调整。

三、参考电路示例

1. 自制稳压电源电路

220V AC --- 变压器 --- 整流桥 --- 滤波电容 --- LM7815/7915(±15V)--- 电容滤波 --- 输出±15V DC
220V AC --- 变压器 --- 整流桥 --- 滤波电容 --- LM7805(+5V)--- 电容滤波 --- 输出+5V DC

2. 数字控制DAC电路

微控制器 --- SPI/I2C --- DAC --- 滤波电路 --- 可变稳压器输入

3. 输出控制电路

DAC输出电压 --- 运算放大器 --- 负载输出
电流检测电阻 --- 运算放大器 --- ADC

四、软件控制方法

• 初始化系统，设置初始电压为0V；
• 按键中断：检测“+”或“-”按键，每次按键增加或减小0.1V，通过DAC更新输出；
• 实时电压、电流显示：微控制器周期性读取ADC值，更新数码管或LCD显示；
• 电压和电流超范围保护：通过软件设置阈值，当超范围时，关闭输出并报警。

五、实现方法

1. 使用稳压电源模块和运算放大器进行硬件电压控制。
2. 编写微控制器软件，处理按键输入，控制DAC输出，以及实时更新显示。
3. 进行多次调试和验证，确保输出电压和电流的稳定性和准确度。

这个题目考察的知识点：

1. 直流电源设计：需要设计一个具有可控输出电压和电流的直流电源，包括稳压功能，以确保输出稳定。
2. 数控技术：使用数字控制部分，通过按键输入实现对电压的精确控制，考察数模转换（DAC）和微控制单元（MCU）的应用。
3. 信号处理：实现输出电压的数字显示，需要掌握ADC（模数转换）和数码显示电路设计。
4. 自动控制：考察自动化调节电压功能的实现，替代人工操作，扩展功能要求考察三角波等信号生成电路。
5. 电路集成：将各种功能模块（稳压电源、数控部分、显示模块、输出电路）有机结合，形成一个综合性电子系统。
6. 硬件接口：涉及不同模块之间的信号连接和接口设计。
