GPT-4o给出的设计方案：

一、测量放大器设计

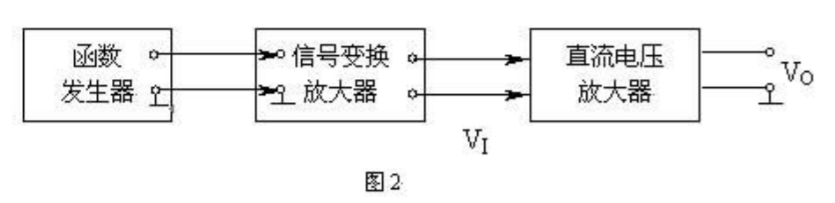

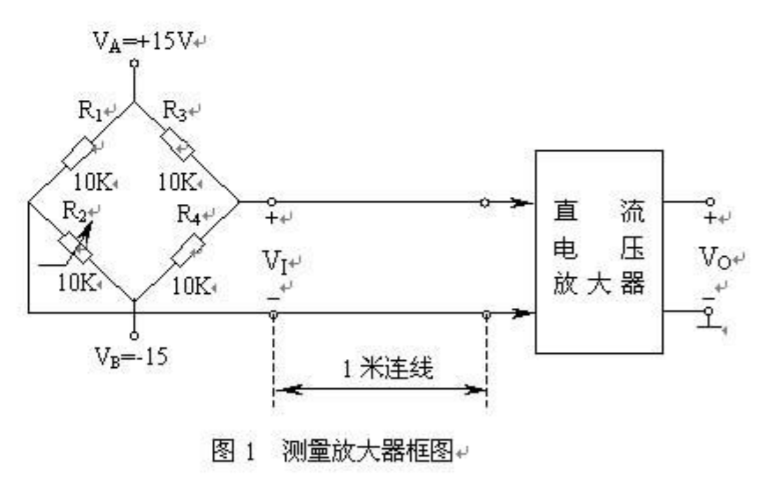

1. 输入电桥电路：

   • 采用电桥电路形成差分输入。
   • 电阻匹配：( R_1 = R_2 = R_P = R_{\text{sh}} = 10k\Omega )，确保电桥平衡。

2. 放大器电路：

   • 使用高增益运算放大器。
   • 放大系数可调，范围 ( A_{\text{vo}} = 1 \sim 500 )。
   • 采用反馈电路进行增益调节。

3. 直流电压形成电路：

   • 采用整流滤波电路将交流信号转换为稳定的直流信号。

二、简单论证

• 电桥电路：通过精密电阻保证电桥的平衡性，使输入信号稳定、准确。
• 运算放大器：高增益放大输入信号，增益范围可调，满足不同测量需求。
• 整流滤波电路：有效将交流放大信号转为直流信号，确保直流输出中的稳定性。

三、重要指标理论分析

1. 放大系数 ( A_{\text{vo}} )：

   • 需要达到1～500的放大倍数，可实现信号的微弱电压扩大。
   • 可调增益反馈电路，确保不同测量范围内的准确放大。

2. 输出误差：

   • 满量程输出误差 ( < 0.5% )，可以通过运算放大器的高精度调整和电桥电路的精密度来实现。
   • 零漂应保持在7.5V±7.5V，通过调整偏置电路进行补偿。

3. 输入阻抗：

   • 设计为高输入阻抗 ( Ki \geq 10^7 )，保证测量信号不受影响，减小测量信号的干扰。

四、原理图设计要点

1. 电桥电路：

   • 采用四个精密电阻组成，连接差分输入信号。
   • 确保每个电阻的精度一致。

2. 运算放大器：

   • 选用高增益可调运算放大器，如TI的OPA系列。
   • 可调增益运用电位器或数字电位器调节。

3. 整流滤波电路：

   • 选择快速响应的二极管实现整流。
   • 采用大容量电容实现平滑滤波，输出稳定直流信号。

五、核心器件设计要点

1. 运算放大器：

   • 选择高输入阻抗、低噪声、高增益可调的运放。
   • OPA系列产品有较高的增益带宽积，适合高精度放大应用。

2. 电阻：

   • 采用精密电阻，温漂系数小，保证电桥电路的稳定性。

3. 整流二极管和滤波电容：

   • 整流二极管选用低正向压降、快速响应器件。
   • 滤波电容选择大电容量、低ESR电容。

六、简单C代码

假设使用STM32进行放大器的一些数字控制，这里以设置增益为例，编写简单的C代码：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;
DAC_HandleTypeDef hdac;

void SystemClock_Config(void);
void ADC_Init(void);
void DAC_Init(void);
void SetGain(uint16_t gain);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    ADC_Init();
    DAC_Init();

    while (1) {
        // 假设需要将增益设置为300，实际计量单位由具体应用确定
        SetGain(300);
        HAL_Delay(1000);
    }
}

void SystemClock_Config(void) {
    // 时钟配置
}

void ADC_Init(void) {
    // ADC初始化
}

void DAC_Init(void) {
    // DAC初始化
}

void SetGain(uint16_t gain) {
    // 设置D/A转换器的输出，变更运放反馈电路增益
    HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, gain);
}

这个题目考察的知识点：

1. 运算放大器设计与应用：了解放大器的工作原理、增益计算及电源管理，确保高精度信号放大。
2. 电桥电路及其平衡性：掌握电桥电阻的配置与调试，实现准确的差分输入和高稳定性。
3. 信号调理与滤波技术：包括信号整流、滤波，实现稳定的直流输出，提高测量准确性。
4. 误差分析与补偿：分析信号放大过程中的误差来源进行相应补偿，确保测量结果的精确度。
5. 高阻抗设计：设计高输入阻抗电路，减小测量误差，提升整体测量精度与稳定性。
6. 电源模块设计：提供稳定的高压直流，满足测量与放大器组件的供电需求。
