GPT-4o给出的设计方案：

一、方案概述

设计并制作一个高效率音频功率放大器及其输出功率测量装置。主要模块包括高效率功率放大器，信号转换模块，以及外接测量仪表模块的接口电路。目标是实现300Hz至20kHz频段内的高效功率放大，并准确测量放大器输出功率。

二、简单论证

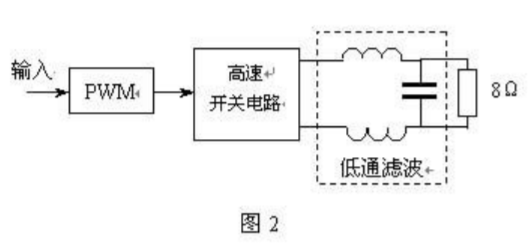

• 高效率功率放大器：采用D类功率放大器结构，实现高效率功率放大输出，改进传统放大器的效率瓶颈，并输出大于1W的功率。
• 信号转换模块：将放大器输出的差分信号转换为单端信号，便于后续测量和显示。
• 测量装置：RC滤波电路连接外接测量仪表，实现放大器输出功率的精确测量，确保其精度优于5%。

三、重要指标理论分析

1. 频率响应：

   • 3dB带宽为30Hz~3400Hz，确保音频信号在整个工作范围内高保真传输。
   • 扩展频率范围到300Hz~20kHz，以满足更高频率的应用需求。

2. 功率效率：

   • 在输出功率500mW时，测量的功率放大器效率≥50%。
   • 确保最大不失真输出功率>1W，负载为8Ω。

3. 输出信号质量：

   • 低频输出杂散信号(20kHz以下)≤10mV，提升信噪比。
   • 输入阻抗≥10kΩ，确保信号源稳定性。

四、最重要电路的原理图设计要点

1. 高效率功率放大器电路设计：

   • 选择合适的D类放大器芯片（如TPA3116D2）。
   • 确保电源供电稳定，采用5V直流供电。
   • 输出端连接RC低通滤波器，滤除高频杂散信号，提升信号纯净度。

2. 信号转换电路：

   • 使用差分放大器（如INA149）实现差分信号转单端信号，保证精度。
   • 差分放大器后端接阻容滤波器，用于消除噪声。

3. 测量装置接口电路：

   • 采用分压电路确保输入信号在测量仪表的有效输入范围内。
   • RC滤波电路参数值如图所示，R=796Ω，C=0.01µF。

五、核心器件设计要点

1. D类功率放大器（如TPA3116D2）：

   • 支持高效、低功耗音频放大。
   • 确保芯片的散热，避免过热导致失效。

2. 差分放大器（如INA149）：

   • 高共模输入范围，适用于高电压差分信号。
   • 低失真和高精度确保信号转换的准确性。

3. 测量用RC滤波器：

   • 选择精密阻容器件，确保RC时间常数准确。
   • 滤波电路的截止频率和阻抗匹配目标频率信号。

六、简单C代码

假设使用STM32系列MCU进行频率控制和数据采集，以下为部分实现的C代码示例：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;
UART_HandleTypeDef huart1;

void SystemClock_Config(void);
void MX_ADC1_Init(void);
void MX_USART1_UART_Init(void);
uint32_t Read_ADC_Value(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_ADC1_Init();
    MX_USART1_UART_Init();

    uint32_t adc_value;

    while (1) {
        adc_value = Read_ADC_Value();

        // 传输采样值到外部显示
        HAL_UART_Transmit(&huart1, (uint8_t*)&adc_value, sizeof(adc_value), HAL_MAX_DELAY);

        HAL_Delay(100);  // 设置采样间隔
    }
}

void SystemClock_Config(void) {
    // 时钟配置代码
}

void MX_ADC1_Init(void) {
    ADC_ChannelConfTypeDef sConfig = {0};

    hadc1.Instance = ADC1;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.ContinuousConvMode = DISABLE;
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.NbrOfConversion = 1;
    HAL_ADC_Init(&hadc1);

    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_1CYCLE_5;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

void MX_USART1_UART_Init(void) {
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 115200;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    HAL_UART_Init(&huart1);
}

uint32_t Read_ADC_Value(void) {
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
    return HAL_ADC_GetValue(&hadc1);
}

综上所述，通过科学合理的设计和实现，达到高效率音频功率放大和精确测量输出功率的需求，符合题目要求的功能和性能指标。

这个题目考察的知识点：

1. 功率放大器设计：

   • 理解并设计高效率的功率放大电路，如D类功放，涵盖电源管理、信号放大及功率输出等核心要素。
   • 选择和配置适当的放大器芯片，确保电路高效稳定工作。

2. 信号处理和转换：

   • 实现信号从差分到单端的转换，保障信号传输的准确性和稳定性。
   • 利用滤波器消除噪声，提升信号质量。

3. 测量与测试电路设计：

   • 设计包含精密RC滤波器的测试电路，确保对放大器输出功率的精确测量。
   • 熟悉外接测试仪表的接口及其参数设置，确保正确测量和显示数据。

4. 频率响应与带宽分析：

   • 理解并分析功率放大器的频率响应、带宽等关键性能指标，以实现高保真信号放大。

5. 系统综合设计与优化：

   • 综合应用上述知识点，设计一个能够满足多项性能指标的完整系统。
   • 通过实验验证和调试，优化系统性能。
