任务名称
2005年_G题:三相正弦波变频电源
任务要求
难度

一、任务

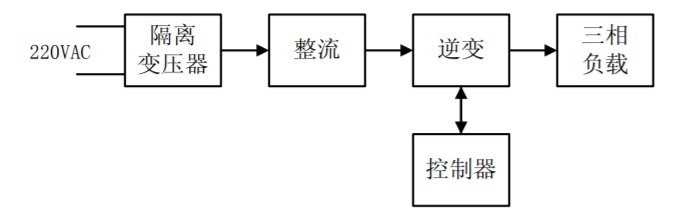

设计并制作一个三相正弦波变频电源,输出线电压有效值为 36V,最大负载电流有效值为 3A,负载为三相对称阻性负载(Y 接法)。变频电源框图如下图所示。

二、要求
1、基本要求
(1)输出频率范围为 20Hz~100Hz 的三相对称交流电,各相电压有效值之差小于0.5V;
(2)输出电压波形应尽量接近正弦波,用示波器观察无明显失真;
(3)当输入电压为 198V~242V,负载电流有效值为 0.5~3A 时,输出线电压有效值应保持在 36V,误差的绝对值小于 5%;
(4)具有过流保护(输出电流有效值达 3.6A 时动作)、负载缺相保护及负载不对称保护(三相电流中任意两相电流之差大于 0.5A 时动作)功能,保护时自动切断输入交流电源。
2、发挥部分
(1)当输入电压为 198V~242V,负载电流有效值为 0.5~3A 时,输出线电压有效值应保持在 36V,误差的绝对值小于 1%;
(2)设计制作具有测量、显示该变频电源输出电压、电流、频率和功率的电路,测量误差的绝对值小于 5%;
(3)变频电源输出频率在 50Hz 以上时,输出相电压的失真度小于 5%;
(4)其他。
三、说明
1、在调试过程中,要注意安全;
2、不能使用产生 SPWM(正弦波脉宽调制)波形的专用芯片;
3、必要时,可以在隔离变压器前使用自耦变压器调整输入电压,可用三相电阻箱模拟负载;
4、测量失真度时,应注意输入信号的衰减以及与失真度仪的隔离等问题;
5、输出功率可通过电流、电压的测量值计算。

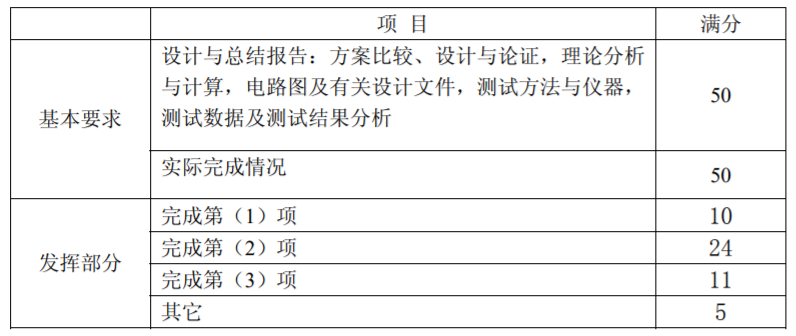

评审标准

参考答案

GPT-4o给出的设计方案:


一、设计思路

  1. 整流与逆变

    • 使用隔离变压器将220VAC电压降至适合整流器的电压。
    • 高效整流器将交流电转换为稳定的直流电。
    • 三相逆变器将直流电逆变为三相交流电,同时调节频率和电压。
  2. 控制系统

    • MCU(如STM32)通过PWM控制逆变器,实现输出频率和幅值的调节,并监控输出参数。
    • 在系统中增加电流、温度等保护机制,当超过设定值时自动断开电源。
  3. 反馈与显示

    • 实时监测输出电压、电流、频率并通过LCD显示,实现参数的可视化;
    • 增强系统的安全和稳定性。

二、简单论证

通过在电源变换中加入高效变压整流和逆变技术,结合MCU的精确控制,可以实现稳定可靠的三相正弦波变频电源系统。通过实时监测与保护,可以确保系统在各种工况下的安全运行。

三、重要的指标和理论分析

  1. 输出电压和频率

    • 输出电压有效值:36V,误差≤5%(基本要求);≤1%(发挥部分)。
    • 输出频率范围:20Hz~100Hz,误差≤0.5Hz;
    • 各相电压差值≤0.5V,三相电流差值≤0.5A。
  2. 波形质量

    • 输出电压波形应接近正弦波,失真度小于5%,通过示波器观察应无明显失真。
  3. 输入电压范围与负载能力

    • 输入电压:198V~242V,恒定输出36V;
    • 负载电流范围:0.5A~3A,过流保护值3.6A。
  4. 保护机制

    • 过流、过温、欠压等保护机制,保障系统安全运行。

四、电路原理图设计要点

  1. 隔离变压器与整流器

    • 隔离变压器将220V交流电转换为适合整流器输入的交流电压;
    • 选用高效整流桥(如GBU8J)将交流电转换为直流电。
  2. 三相逆变器

    • 使用IGBT模块和驱动电路实现直流电向三相交流电的转换;
    • 通过MCU输出的PWM信号控制IGBT模块的开关时间,调节输出电流和电压。
  3. 控制与反馈电路

    • MCU通过ADC采集反馈信号,实时调节PWM信号;
    • 增加电流、电压传感器反馈到MCU,监控并保护系统。

五、核心器件设计要点

  1. STM32 MCU

    • 提供PWM信号,实现对逆变器的精确控制;
    • 通过ADC监测电压、电流、温度等参数,实现保护和闭环控制。
  2. IGBT模块(如IRG7R315U)

    • 高效逆变,实现三相交流电的逆变;
    • 配合驱动电路,实现可靠的高频开关。
  3. 电压电流传感器(如ACS712)

    • 实时监测电流、电压,确保反馈信号的精确采集;
    • 提供有效的过流保护信号。

MCU重要功能的C代码和介绍

以下是一个基本实现使用PWM控制逆变器的C代码示例:

#include "stm32f1xx_hal.h"

// PWM引脚配置
#define PWM_PIN_1 GPIO_PIN_0
#define PWM_PIN_2 GPIO_PIN_1
#define PWM_PIN_3 GPIO_PIN_2

// 采样引脚
#define VOLTAGE_PIN GPIO_PIN_3
#define CURRENT_PIN GPIO_PIN_4

void setup() {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_ADC_Init();
    MX_PWM_Init();
}

void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim) {
    // PWM初始化
    // 配置PWM引脚
}

void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc) {
    // ADC初始化
    // 配置采样引脚
}

void loop() {
    while (1) {
        // 读取电压和电流检测值
        uint32_t voltage = HAL_ADC_GetValue(&hadc1, VOLTAGE_PIN);
        uint32_t current = HAL_ADC_GetValue(&hadc1, CURRENT_PIN);

        // 基于检测值调整PWM输出
        // 模拟调节输出电压和频率

        HAL_Delay(100);  // 调整周期
    }
}

int main(void) {
    setup();
    loop();
}








这个题目考察的知识点:

本题考察了设计和制作三相正弦波变频电源的能力,主要涉及以下几个方面:

  1. 电源转换技术:包括隔离变压器降压、整流器将交流电转换为直流电,逆变器将直流电逆变成三相交流电。对电源的效率、稳定性和可靠性都有极高要求。

  2. PWM控制:利用MCU产生PWM信号精确调节逆变器的输出,从而控制输出电压和频率,确保输出为稳定的正弦波。

  3. 测量与反馈:通过电压、电流传感器实时监测输出参数,并反馈给MCU进行闭环控制,提高系统的准确性和响应速度。

  4. 保护机制:设计过流、过压、过温等多种保护机制,保障系统的安全性和可靠性。

  5. 系统集成与调试:结合各个模块,实现整体系统设计,并进行调试,确保满足各项技术指标和要求。
